【机械行业标准(JB)】 间接电阻炉 RT系列台车式电阻炉

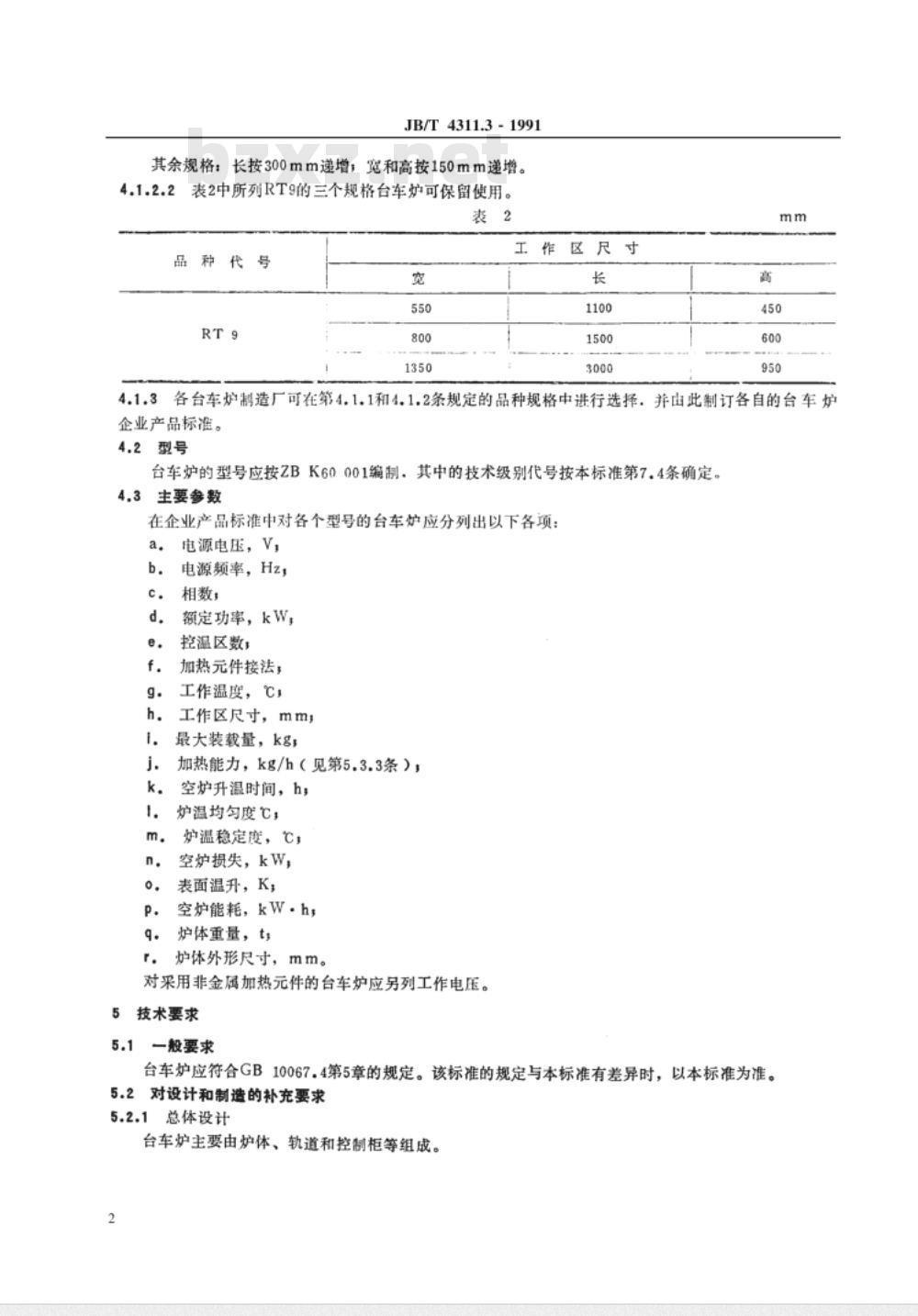

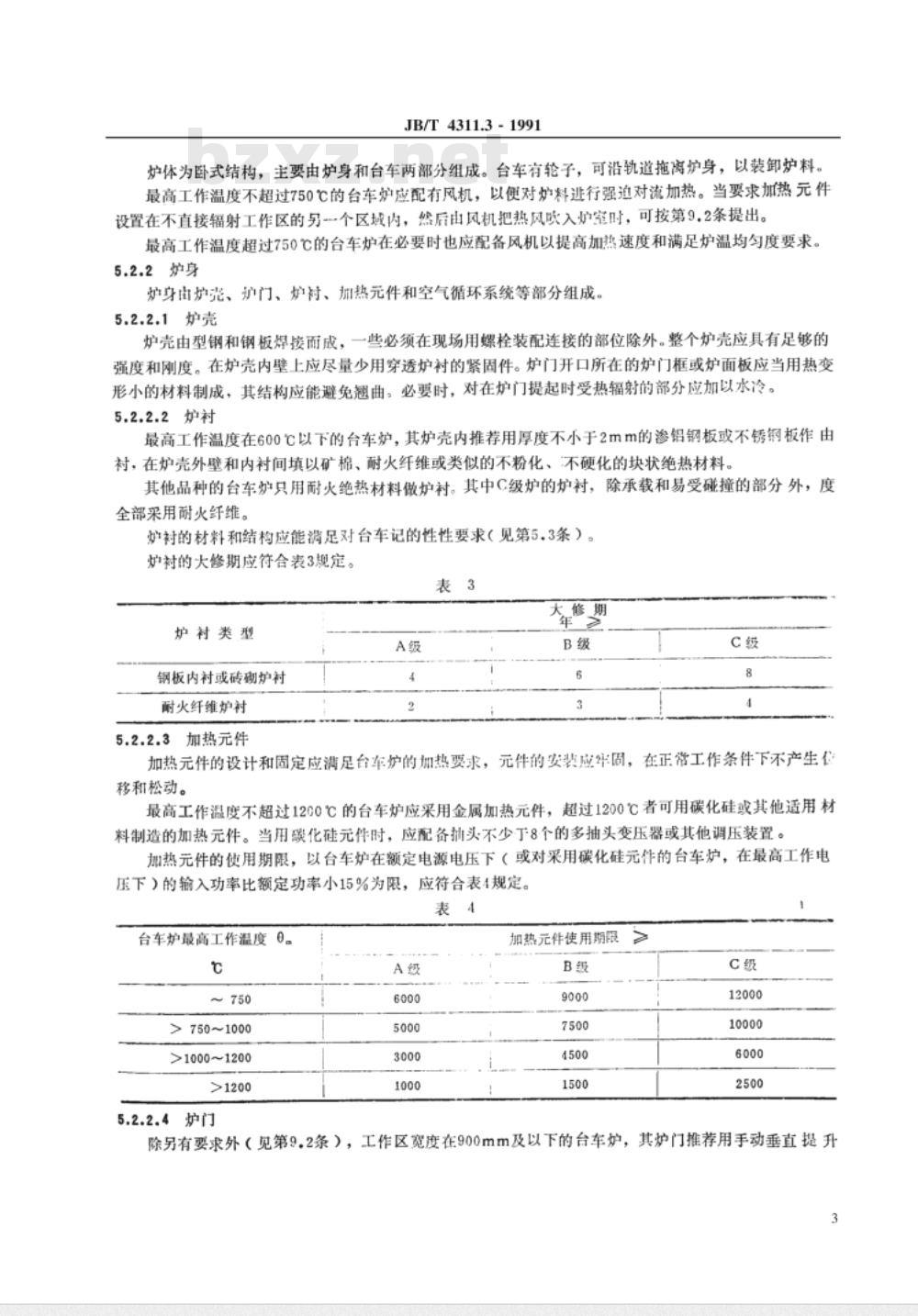

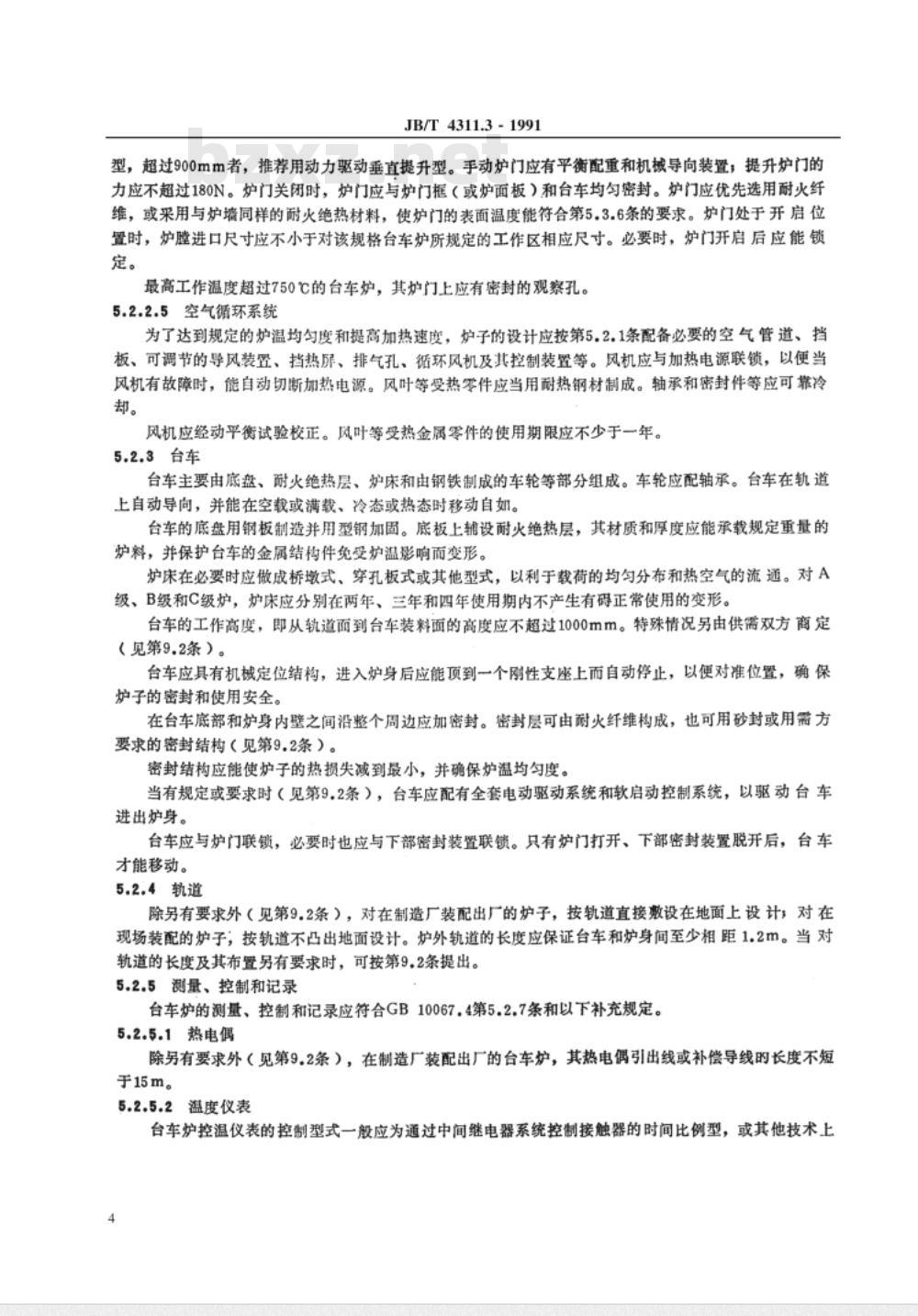

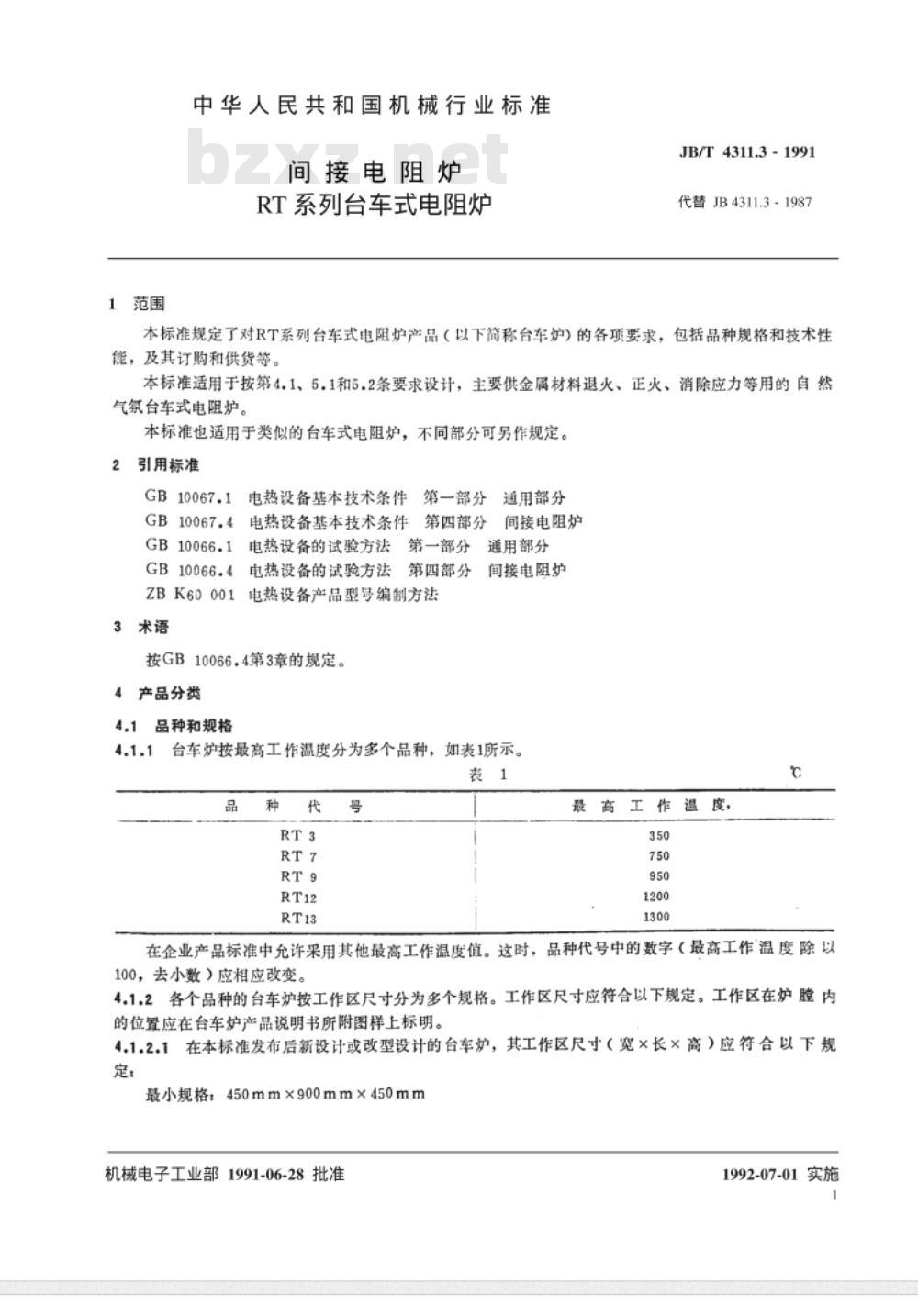

JB/T4311.3-1991标准 前言 本标准为中华人民共和国机械行业标准，规定了RT系列台车式电阻炉（以下简称台车炉）的各项要求，包括品种规格、技术性能及订购和供货要求。本标准适用于按第4.1、5.1和5.2条要求设计的台车炉，主要用于金属材料退火、正火、消除应力等自然气氛加热工艺，也可适用于类似台车式电阻炉的其他设计要求。 1 范围 本标准适用于RT系列台车式电阻炉，代替JB4311.3-1987。 2 规范性引用文件 引用标准包括：GB10067.1《电热设备基本技术条件 第一部分》、GB10067.4《电热设备基本技术条件 第四部分》、GB10066.1《电热设备的试验方法 第一部分》、GB10066.4《电热设备的试验方法 第四部分》、ZBK60001《电热设备产品型号编制方法》。 3 术语 按GB10066.4第3章规定。 4 产品分类 4.1 品种和规格 台车炉按最高工作温度分为多个品种（见表1），企业产品标准允许采用其他最高工作温度值，对应的品种代号应调整。各品种按工作区尺寸分为多个规格，工作区在炉膛内的位置应在说明书附图中标明。新设计或改型设计的台车炉，其工作区尺寸（宽×长×高）应符合以下规定：最小规格450mm×900mm×450mm，其余规格：长按300mm递增，宽和高按150mm递增。表2列出的RT9三个规格台车炉可保留使用。各制造厂可在规定品种规格中选择并制定企业产品标准。 4.2 型号 台车炉型号按ZBK60001编制，技术级别代号按本标准第7.4条确定。 4.3 主要参数 企业产品标准中应列出各型号台车炉的以下参数： - 电源电压(V)、电源频率(Hz)、相数 - 额定功率(kW) - 控温区数 - 加热元件接法 - 工作温度(℃) - 工作区尺寸(mm) - 最大装载量(kg) - 加热能力(kg/h) - 空炉升温时间(h) - 炉温均匀度(℃) - 炉温稳定度(℃) - 空炉损失(kW) - 表面温升(K) - 空炉能耗(kW·h) - 炉体重量(t) - 炉体外形尺寸(mm) 对采用非金属加热元件的台车炉应另列工作电压。 5 技术要求 5.1 一般要求 台车炉应符合GB10067.4第5章规定，如本标准与GB10067.4有差异，以本标准为准。 5.2 对设计和制造的补充要求 5.2.1 总体设计 台车炉主要由炉体、轨道和控制柜组成，炉体为卧式结构，包括炉身和台车两部分。台车带轮，可沿轨道移出炉身以便装卸炉料。最高工作温度不超过750℃的台车炉应配风机，以进行强迫对流加热。加热元件设置在非直接辐射工作区时，由风机将热风吹入炉室，按第9.2条规定。超过750℃的台车炉在必要时也应配备风机以提高加热速度和保证炉温均匀性。 5.2.2 炉身 炉身由炉壳、炉门、炉衬、加热元件和空气循环系统组成。 5.2.2.1 炉壳 炉壳由型钢和钢板焊接而成，部分需现场螺栓装配。炉壳应具有足够强度和刚度，内壁应尽量少用穿透炉衬的紧固件。炉门框或炉面板应采用热变形小的材料，结构能避免翘曲，必要时对受热辐射部分可加水冷。 5.2.2.2 炉衬 最高工作温度在600℃以下的台车炉，其炉壳内推荐用厚度不小于2mm的渗铝钢板或不锈钢板作炉衬，在炉壳外壁和内衬间填以矿棉、耐火纤维或类似的不粉化材料。
