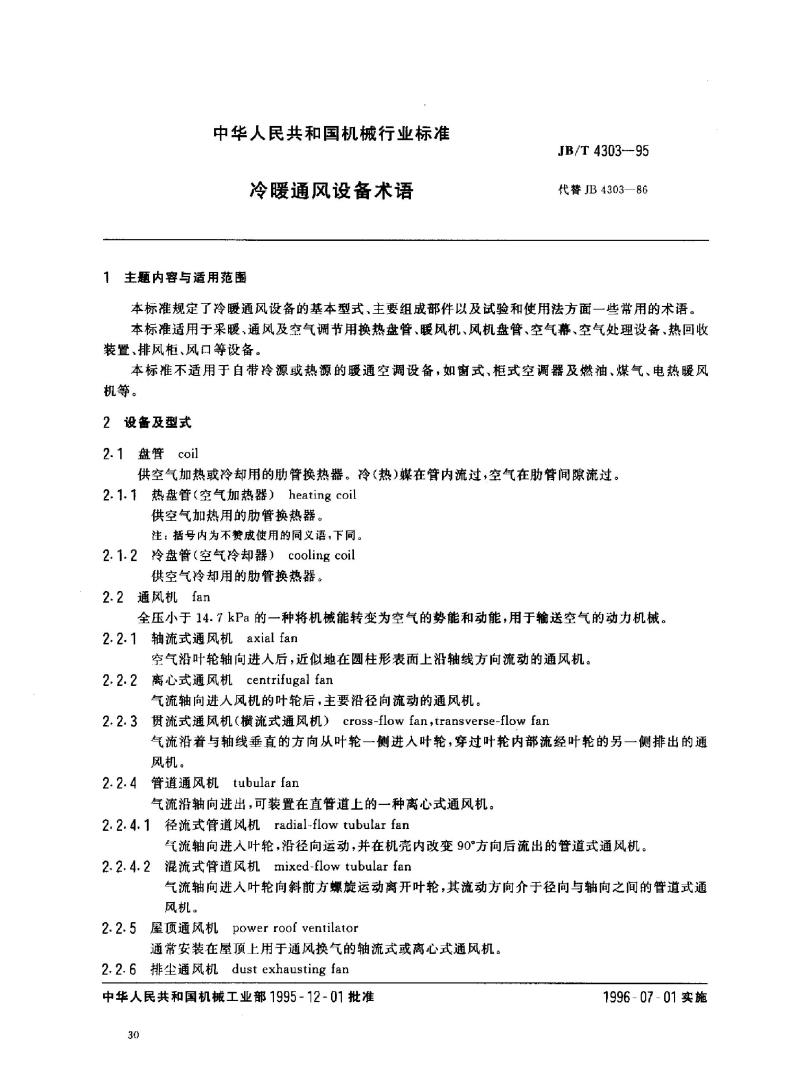

【机械行业标准(JB)】 冷暖通风设备 术语

中华人民共和国机械行业标准
冷暖通风设备术语
1主题内容与适用范围
JB/T4303--95
代替JB4303—86
本标准规定了冷暖通风设备的基本型式、主要组成部件以及试验和使用法方面一些常用的术语。本标准适用于采暖、通风及空气调节用换热盘管、暖风机、风机盘管、空气幕、空气处理设备、热回收装置、排风柜、风口等设备。
本标推不适用于自带冷源或热源的暖通空调设备，如窗式、柜式空调器及燃油、煤气、电热暖风机等。
2设备及型式
2.1盘管 coil
供空气加热或冷却用的肋管换热器。冷（热）媒在管内流过，空气在肋管间隙流过。2.1.1热盘管（空气加热器）heating coil供空气加热用的肋管换热器。
注：括号内为不赞成使用的同义语，下同。2.1.2冷盘管（空气冷却器）coolingcoil供空气冷却用的肋管换热器。
2.2　通风机　fan
全压小于14.7kPa的一种将机械能转变为空气的势能和动能，用于输送空气的动力机械。2.2.1轴流式通风机axial fan
空气沿叶轮轴向进人后，近似地在圆柱形表面上沿轴线方向流动的通风机。2.2.2离心式通风机centrifugal fan气流轴向进人风机的叶轮后，主要沿径向流动的通风机。贯流式通风机（横流式通风机）cross-flow fan，transverse-flow fan2.2.3
气流沿着与轴线垂直的方向从叶轮一侧进人叶轮，穿过叶轮内部流经叶轮的另一侧排出的通风机。
2.2.4管道通风机tubular fan
气流沿轴向进出，可装置在直普道上的一种离心式通风机。2.2.4.1径流式管道风机radial-flow tubular fan气流轴向进入叶轮，沿径向运动，并在机壳内改变90°方向后流出的管道式通风机。2.2.4.2混流式管道风机mixed-flowtubular fan气流轴向进入叶轮向斜前方螺旋运动离开叶轮，其流动方向介于径向与轴向之间的管道式通风机。
2.2.5屋顶通风机power roof ventilator通常安装在屋顶上用于通风换气的轴流式或离心式通风机。2.2.6排尘通风机dust exhausting fan中华人民共和国机械工业部1995-12-01批准30
1996-07-01实施

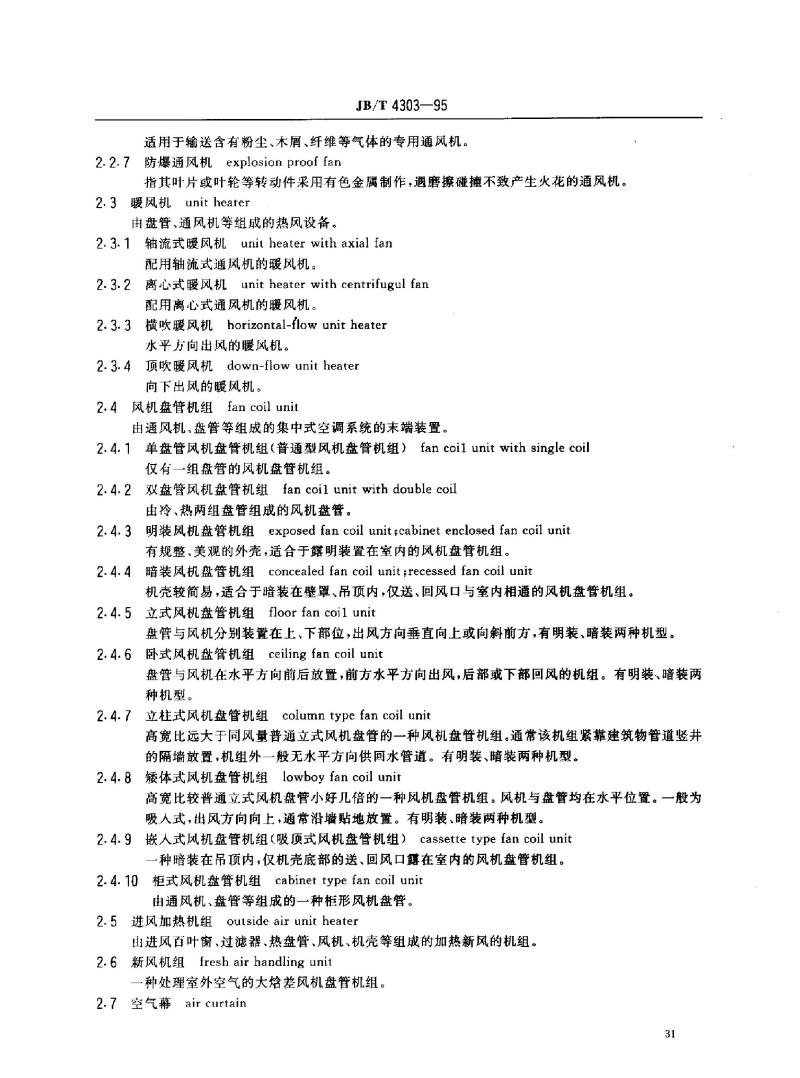

JB/T4303—95
适用于输送含有粉尘、木屑、纤维等气体的专用通风机。防爆通风机explasion proof fan2.2.7
指其叶片或叶轮等转动件采用有色金属制作，遇磨擦碰撞不致产生火花的通风机。2.3 暖风机 unit heater
由盘管、通风机等组成的热风设备。2.3.1 轴流式暖风机unit heater with axial fan配用轴流式通风机的暖风机。
离心式暖风机 unit heater with centrifugul fan2.3.2
配用离心式通风机的暖风机。
2.3.3 横吹暖风机 horizontal-flow unit heater水平方向出风的暖风机。
2.3.4顶吹暖风机down-flow unit heater向下出风的暖风机。
2.4风机盘管机组fan coil unit由通风机、盘管等组成的集中式空调系统的末端装置。2.4.1单盘管风机盘管机组（普通型风机盘管机组）fan coil unit with single coil仅有一组盘管的风机盘管机组。双盘管风机盘管机组fan coil unit with double coil2.4.2
由冷、热两组盘管组成的风机盘管。2.4.3明装风机盘管机组exposed fan coil unit cabinet enclosed fan coil unit有规整、美观的外壳，适合于露明装置在室内的风机盘管机组。2.4.4暗装风机盘管机组concealed fan coil unit;recessed fan coil unit机壳较简易，适合于暗装在壁罩、吊顶内，仅送、回风口与室内相通的风机盘管机组。2.4.5立式风机盘管机组floor fan coilunit盘管与风机分别装置在上、下部位，出风方向垂直向上或向斜前方，有明装、暗装两种机型。2.4.6卧式风机盘管机组ceiling fan coil unit盘管与风机在水平方向前后放置，前方水平方向出风，后部或下部回风的机组。有明装、暗装两种机型。
立柱式风机盘管机组colurnn type fancoil unit2.4.7
高宽比远大于同风量普通立式风机盘管的一种风机盘管机组。通常该机组紧靠建筑物管道竖井的隔墙放置，机组外一般无水平方向供回水管道。有明装、暗装两种机型。矮体式风机盘管机组lowboyfancoilunit2.4.8
高宽比较普通立式风机盘管小好几倍的一种风机盘管机组。风机与盘管均在水平位置。一般为吸人式，出风方向向上，通常沿墙贴地放置。有明装、暗装两种机型。2.4.9嵌人式风机盘管机组（吸顶式风机盘管机组）cassettetypefancoilunit一种暗装在吊顶内，仅机壳底部的送、回风口露在室内的风机盘管机组。2.4.10柜式风机盘管机组cabinet type fan coil unit由通风机、盘管等组成的一种柜形风机盘管。2.5进风加热机组outside air unit heater出进风百叶窗、过滤器、热盘管、风机、机壳等组成的加热新风的机组。2.6 新风机组　 fresh air handling unit种处理室外空气的大焰差风机盘管机组。2.7 空气幕 air curtain
31

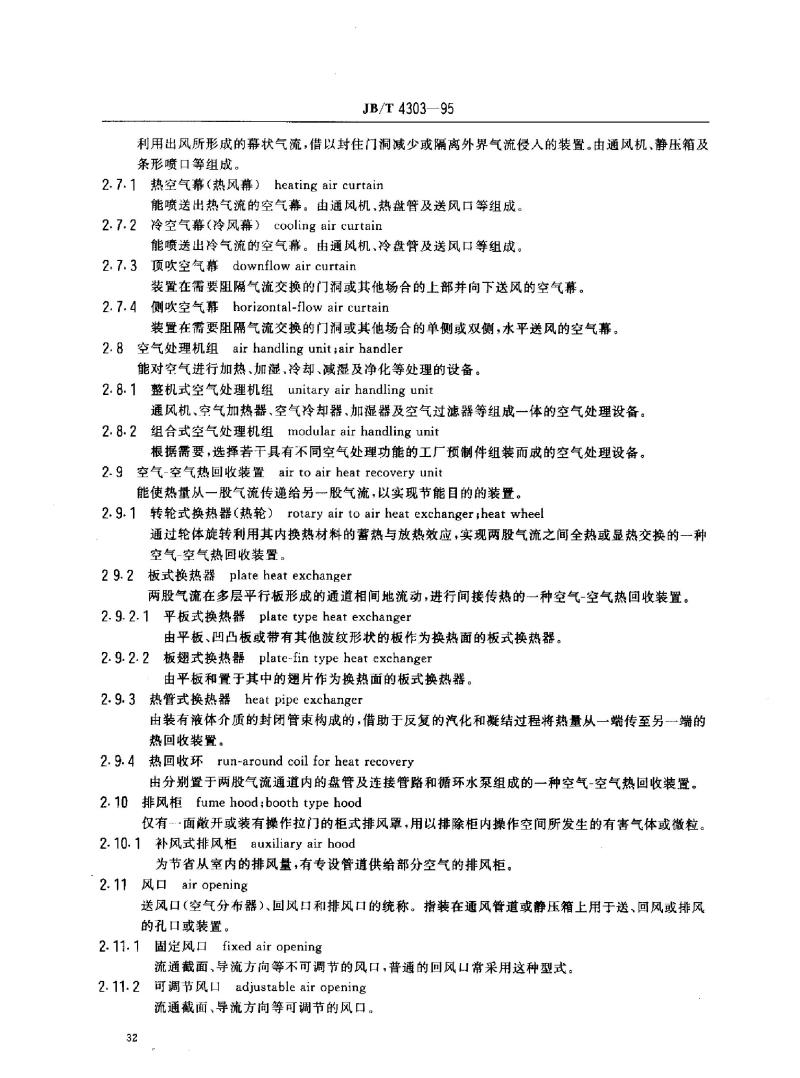

JB/T 4303—95
利用出风所形成的幕状气流，借以封住门洞减少或隔离外界气流侵人的装置。由通风机、静压箱及条形喷口等组成。
2.7.1热空气幕（热风幕）heating air curtain　能喷送出热气流的空气幕。由通风机、热盘管及送风口等组成。2.7.2冷空气幕（冷风幕）cooling air curtain能喷送出冷气流的空气幕。由通风机、冷盘管及送风口等组成。2.7.3顶吹空气幕downflow air curtain装置在需要阻隔气流交换的门洞或其他场合的上部并向下送风的空气幕。2.7.4侧吹空气幕　horizontal-flow air curtain　装置在需要阻隔气流交换的门洞或其他场合的单侧或双侧，水平送风的空气幕。2.8空气处理机组air handling unit;air handler能对空气进行加热、加湿、冷却、减湿及净化等处理的设备。2.8.1整机式空气处理机组unitary air handling unit通风机、空气加热器、空气冷却器、加湿器及空气过滤器等组成一体的空气处理设备。2.8.2组合式空气处理机组modular air handling unit根据需要，选择若干具有不同空气处理功能的工厂预制件组装而成的空气处理设备。2.9空气-空气热回收装置　air to air heat recovery unit能使热量从一股气流传递给另一股气流，以实现节能目的的装置。2.9.1转轮式换热器（热轮）rotary air to air heat exchanger,heat wheel通过轮体旋转利用其内换热材料的蓄热与放热效应，实现两股气流之间全热或显热交换的一种空气-空气热回收装置。
2 9.2板式换热器plate heat exchanger两股气流在多层平行板形成的通道相间地流动，进行间接传热的一种空气-空气热回收装置。2.9.2.1平板式换热器plate type heat exchanger由平板、凹凸板或带有其他波纹形状的板作为换热面的板式换热器。2.9.2.2 板翅式换热器 plate-fin type heat exchanger由平板和置于其中的翅片作为换热面的板式换热器。2.9.3热管式换热器heat pipe exchanger由装有液体介质的封闭管束构成的，借助于反复的汽化和凝结过程将热量从一端传至另一端的热回收装置。
热回收环 run-around coil for heat recovery2. 9.4
由分别置于两股气流通道内的盘管及连接管路和循环水泵组成的一种空气-空气热回收装置。2. 10 排风柜 fume hood;booth type hood仅有…·面散开或装有操作拉门的柜式排风罩，用以排除柜内操作空间所发生的有害气体或微粒。补风式排风柜　auxiliary air hood2. 10. 1bzxz.net
为节省从室内的排风量，有专设管道供给部分空气的排风柜。2.11 风口 air opening
送风口（空气分布器）、回风口和排风口的统称。指装在通风管道或静压箱上用于送、回风或排风的孔口或装置。
2.11.1 固风口fixed air opening流通截面、导流方向等不可调节的风口，普通的回风常采用这种型式。2.11.2 可调节风 adjustable air opening流通截面、导流方向等可调节的风口。32

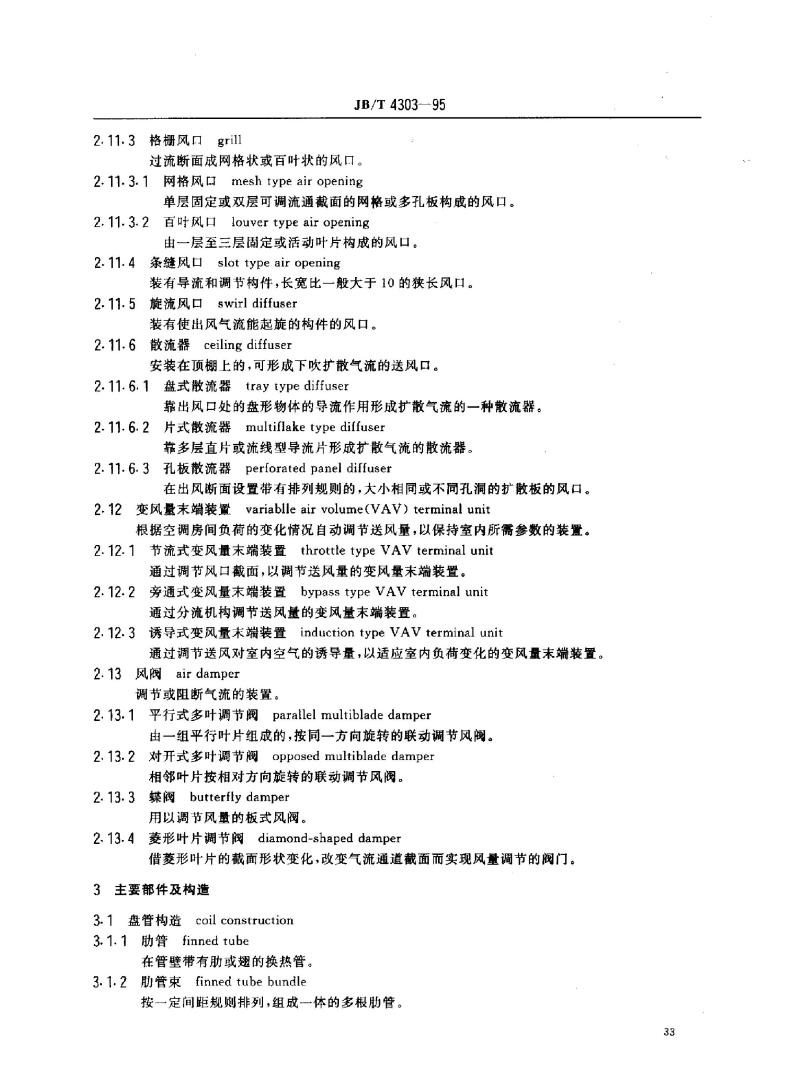

2.11.3　格栅风口　grill
JB/T4303—95
过流断面成网格状或百叶状的风口。2.11.3. 1 网格风口 mesh type air opening单层固定或双层可调流通截面的网格或多孔板构成的风口。2. 11.3.2
百叶风 louver type air opening由一层至三层固定或活动叶片构成的风口。2.11.4
条缝风口 slot type air opening装有导流和调节构件，长宽比一般大于10的狭长风口。旋流风口 swirl diffuser
2.11. 51
装有使出风气流能起旋的构件的风口。2.11.6散流器ceiling diffuser安装在顶棚上的，可形成下吹扩散气流的送风口。2.11.6.1盘式散流器tray type diffuser靠出风口处的盘形物体的导流作用形成扩散气流的一种散流器。2.11.6.2片式散流器multiflake type diffuser靠多层直片或流线型导流片形成扩散气流的散流器。2.11.6.3孔板散流器perforated panel diffuser在出风断面设置带有排列规则的，大小相同或不同孔洞的扩散板的风口。2 变风量末端装置variablle air volume(VAV) terminal unit2.12
根据空调房间负荷的变化情况自动调节送风量，以保持室内所需参数的装置。2.12.1节流式变风量末端装置throttle type VAV terminal unit通过调节风口截面，以调节送风量的变风量未端装置。旁通式变风量末端装置bypass type VAV terminal unit2. 12.2
通过分流机构调节送风量的变风量末端装置。2.12.3诱导式变风量末端装置induction type VAV terminal unit通过调节送风对室内空气的诱导量，以适应室内负荷变化的变风量末端装置。2.13 风阀 air damper
调节或阻断气流的装置。
2.13.1平行式多叶调节阀parallel multiblade damper由一组平行叶片组成的，按同一方向旋转的联动调节风阀。2.13.2对开式多叶调节阀opposed multiblade damper相邻叶片按相对方向旋转的联动调节风阀。2. 13.3 蝶阀 butterfly damper用以调节风量的板式风阀。
2.13.4菱形叶片调节阀diamond-shaped damper借菱形叶片的截面形状变化，改变气流通道截面而实现风量调节的阀门。3主要部件及构造
cail construction
3.1盘管构造
3.1.1 肋管 finned tube
在管壁带有肋或翅的换热管。
3. 1.2 肋管束 finned tube bundle按一定间距规喇排列，组成一体的多根肋管。33

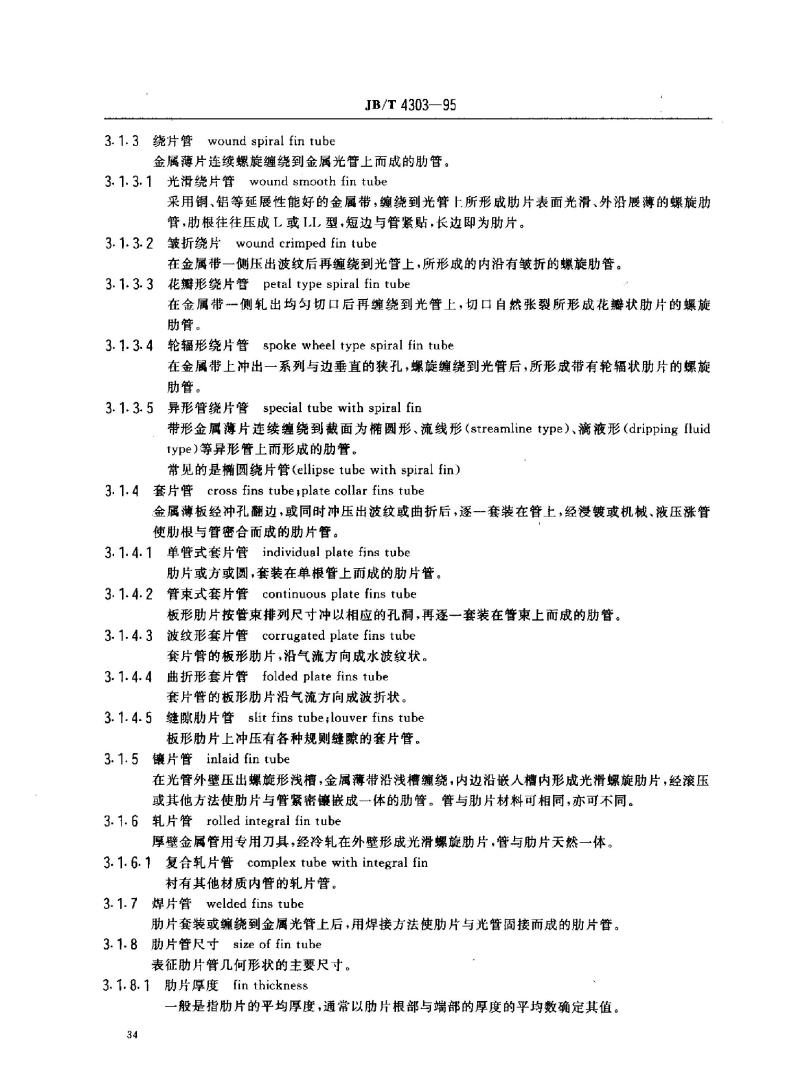

3. 1.3 绕片管 wound spiral fin tubeJB/T4303—95
金属薄片连续螺旋缠绕到金属光管上而成的肋管。3. 1.3.1 光滑绕片管 wound smooth fin tube采用铜、铝等延展性能好的金属带，缠绕到光管上所形成肋片表面光滑、外沿展薄的螺旋肋管，肋根往往压成I或II.型，短边与管紧贴，长边即为肋片。皱折绕片wound crimped fin tube3. 1.3.2
在金属带一侧压出波纹后再缠绕到光管上，所形成的内沿有皱折的螺旋肋管。花瓣形绕片管petal type spiral fin tube3.1.3.3
在金属带一一侧轧出均匀切口后再缠绕到光管上，切口自然张裂所形成花瓣状肋片的螺旋肋管。
轮辐形绕片管 spoke wheel type spiral fin tube3.1.3.4
在金属带上冲出一系列与边垂直的狭孔，螺旋缠绕到光管后，所形成带有轮辐状肋片的螺旋肋管。
3.1.3.5异形管绕片管special tube with spiral fin带形金属薄片连续缠绕到截面为椭圆形、流线形（streamlinetype）、滴液形（dripping fluidtype）等异形管上而形成的肋管。常见的是椭圆绕片管（ellipsetubewith spiral fin）3. 1. 4 套片管 cross fins tubeplate collar fins tube金属薄板经冲孔翻边，或同时冲压出波纹或曲折后，逐一套装在管上，经浸镀或机械、液压涨管使肋根与管密合而成的肋片管。3.1.4.1单管式套片管individual plate fins tube肋片或方或圆，套装在单根管上而成的肋片管。管束式套片管 continuous plate fins tube3.1.4.2
板形肋片按管束排列尺寸冲以相应的孔洞，再逐一套装在管束上而成的肋管。3.1.4.3波纹形套片管corrugated plate fins tube套片管的板形肋片，沿气流方向成水波纹状。曲折形套片管 folded plate fins tube3.1.4.4
套片管的板形肋片沿气流方向成波折状。3. 1. 4.5 缝隙肋片管 slit fins tube;louver fins tube板形肋片上冲压有各种规则缝隙的套片管。3.1.5镶片管inlaid fin tube
在光管外壁压出螺旋形浅槽，金属薄带沿浅槽缠绕，内边沿嵌人槽内形成光滑螺旋肋片，经滚压或其他方法使肋片与管紧密镶嵌成体的肋管。管与肋片材料可相同，亦可不同。3.7.6 轧片管 rolled integral fin tube厚壁金属管用专用刀具，经冷轧在外壁形成光滑螺旋肋片，管与肋片天然一体。3.1.6.1 复合轧片管 complex tube with integral fin衬有其他材质内管的轧片管。
3.1.7焊片管welded fins tube
肋片套装或缠绕到金属光管上后，用焊接方法使肋片与光管固接而成的肋片管。3.1.8肋片管尺寸size of fin tube表征肋片管几何形状的主要尺寸。3.1.8.1肋片厚度fin thickness一般是指肋片的平均厚度，通常以肋片根部与端部的厚度的平均数确定其值。34
3.1.8.2肋片高度fin height
JB/T 4303--95
沿肋管径向肋片根部至肋端的尺寸，对于非圆形肋片则为其平均尺寸。3.1.8.3 肋片间距 fin spacing;fin pitch相邻两肋片的间距，可用单位肋片管长除以其肋片数减一所得以确定其值。3.1.9 管束尺寸 size of tube bundle表示管束特征的主要几何尺寸。3.1.9. 1 管距 tube pitch;tube spacing管束中，同一排管上相邻管中心的距离。3. 1. 9. 2
管排距tube grid spacing
管束中，相邻管排的中心距离。3.1.9.3
顺排管束bank of tubes in line沿空气流间，管束的各排管子，其管中心在同一直线上。3.1.9.4错排管束 bank of staggered tubes沿空气流向，管束的相邻管排中心不在同一直线上，经常是某管排的管中心恰在相邻管排的管距中心线上。
直通式盘管 once-through type coil3.1.9. 51
全部换热管内冷（热)媒的流向致并一次通过的盘管。单回程盘管single return circuit coil3. 1. 9.61
冷（热）媒在换热管通路中作一次往返流动的盘管。多回程盘管multi-return circuit coil3.1.9.7
冷(热)媒在换热管通路中作一次以上往返流动的盘管。3.1.10盘管构件coil component3. 1. 10. 1 管板 tube plate;tube sheet用以固定管束，并使之形成规则排列的板。3.1.10.2
联管箱header
与换热器管束人口端或出口端联接，带有冷（热）媒入口或出口连接管头，起分配或汇集管束内冷（热）媒作用的箱体或圆管。3. 1. 10.3管接头tube connection联管箱上导人或引出冷（热）媒的连接短管。折流板baffle plate
3. 1. 10. 4
联管箱中使冷(热)媒改变流动方向的挡板。U形管U bend
3. 1. 10. 51
管束中联接并改变冷(热)媒流向的换热管零件。放气阀 air vent;air eliminator3. 1. 10.6
用以排除空气的阀门。
泄水堵 drain plug
3. 1.10.7
用以排除存水的部件。
3.2通风机部件fan component
3.2.1 叶轮 impeller;wheel
由叶片、轮盘、轮盖等组成，在其叶片流道中气体获得能量。3.2.1.1轮盖（前盘）side disc;impeller rim离心式叶轮气体进口侧固定叶片的圆盘。3.2.1.2轮盘（后盘）main disc;backplate35
JB/T 4303--95
离心式叶轮中与轮毂相联，固定叶片的圆盘。3.2.1.3轮毂（轴盘）hub boss
离心式与轴流式叶轮中联接主轴和轮盘的零件。3.2.1.4
闭式叶轮 closed impeller
具有轮盘、轮盖的离心式叶轮。5半开式叶轮semiopen impeller3.2.1.5
没有轮盖的离心式叶轮。
3.2.1.6 开式叶轮 open impeller仅有叶片和轮毂，没有轮盘、轮盖的离心式叶轮。悬臂式叶轮overhang type impeller3.2.1.7
安装在轴伸端的叶轮。轴承在叶轮的一侧。双支承式叶轮center impeller type3.2.1.83
安装在轴的两支承之间的叶轮。3.2.2叶片blade
风机中与气流相互作用，将机械能传给气体或变换气流速度和压力，改变气流方向的零件。3.2.2.1 前向叶片 forward-curved blades叶片出口几何角大于90°的离心式叶轮叶片，此种叶片的叶轮也称西若可叶轮（siroccobladewheel)。
径向叶片radial-tipped blades3.2.2.22
叶片出口几何角等于90°的离心式叶片。3.2.2.3后向叶片backward-curved blades叶片出口几何角小于90°的离心式叶片。圆弧叶片curved blade
3.2.2.4
叶片横截面是等厚度的，其中心面为弧形柱面，弧的曲率可以是相等的或不等的翼型叶片aerofoil blade
3.2.2.5
横截面为机翼型的叶片。
3.2.2.6平板叶片plate blade
叶型中线是直线，横截面是等厚度的叶片。扭曲叶片twist blade
3.2.2.7
呈空间扭曲状的叶片。
直叶片straight blade
3.2.2.81
沿叶片高度各截面不扭曲的叶片。3.2.3 机壳 casing
风机的壳体。
蜗壳 volute casing
3. 2. 3. 1
将叶轮出口的气体引到风机本体外面去的机壳的部分，通常是螺旋型的壳体。风机吸人inlet conezinlet ring3.2. 3.21
使进人风机气流均勾的装置，一般为锥简形。单吸人式 single-suction type3.2.3.31
气流由离心风机机壳的一侧进人的型式。双吸人口式double-suction type3.2.3. 4
气流由离心风机机壳的两侧进人的型式。3.2.3.5吸人口防护网inlet screen36
吸人门处防止吸人杂物的网。
3.2.3.6集流器　collector
JB/T4303—95
收敏型环状件，它与整流罩配合构成收敛的气流通道使气流均匀地进入风机。3.2.3.7整流罩cowl
在轴向进气的风机进口处，与轮毂相配合的流线型壳体。3.2.3.8导流器prewhirler vane改变气流方向，使气流更均勾的与机壳固定的一组叶片。在轴流风机中，根据它与叶轮的相对位置可分为前导流器、中间导流器和后导流器。风机底座（底盘）base plate
3.2.3.9
安放和固定风机、变速器、原动机等的部件。3.2.3.10隔发器shock-absorber缓冲风机麗动，垫在风机底座与地面或楼板等支撑物之间的弹簧或橡胶制品。3.2.4机械传动装置mechanical transmission3.2.4.1直联传动direct drive
通风机与电动机由一个共用轴或联轴器星直线联接的传动方式。3.2.4.2
联轴器传动coupling drive
用联轴器把通风机和电动机的两根轴直接联接并使其同时转动的传动方式。皮带传动belt drive
3.2.4.3
由一根或几根皮带紧套在分别装在电动机和通风机轴上的两个轮子，利用摩擦间接传动的方式。
3.2.4.4皮带轮belt wheel
皮带传动的主要部件，装在通风机叶轮轴的是从动轮，装在电动机轴上的是主动轮。3.2.4.5导轨 rack rail
用以调整电动机与通风机相对位置，以绷紧皮带的装置，电动机的底座安置在上面。3.3风机盘管部件fan-coil component凝结水盘 condensate drain pan3.3.1
接收冷凝水的集水盘。
3.3.2速度控制开关speed control switch改变电动机转速的开关。
3.3.3温控器thermostat
根据温度变化而动作，并用以保持被控对象在一定温度范围的一种自动控制装置。3.3.4温度继电器temperature relay-种当温度达到一定值时而动作的继电器，一般配有双金属片或可汽化、膨胀的液体温包等敏感原件。
3.3.5电磁阀solenoid valve
利用电磁铁作为动力原件，以电磁铁的吸、放对小口径阀门作通断两种状态控制的阀门。3.3.6电动两通阀motorized 2-way valve电动执行机构与两通阀组合成的执行器。3.3.7 电动三通阀 motorized 3-way valve电动执行机构与三通阀组合成的执行器。3.4组合式空气处理机组构件the component of modular air handling unit3. 4.1 机组功能段 air handling section组成组合式空气处理机组，能实现对空气某种处理功能的组合单元。37
3.4.2风机段fan section
JB/T4303—95
组合式空气处理机组中，装置通风机的预制单元。3.4.2.1 送风机段supply fan section装置主要用以克服送风通路阻力的风机单元。3.4.2.2 回风机段 return fan section装置主要用以克服回风及排风通路阻力的风机单元。3.4.2.3排风机段exhaust fan section装置用以向外排空调系统空气的风机单元。3.4.3过滤段filter section
组合式空气处理机组中，装置空气过滤器的预制单元。3.4.3.1粗效过滤器段roughing filter section装设以过滤粒径为5um以上粗大尘粒为主的粗效空气过滤器的预制单元。3.4.3.2中效过滤器段medium efficiency air filter section装设对粒径3～10μm的尘粒具有中等程度过滤效率的空气过滤器的预制单元。3.4.3.3高中效过滤器段high efficiencyair filter sectian装设对实验室大气尘等于或大于1μm尘粒，计数效率为70%～90%的空气过滤器的预制单元。
3. 4. 3.4 业高效过滤器段 sub-high effieiency particulate air filter section装设对实验室大气尘等于或大于0.5μm尘粒，计数效率为95%~~99.9%的空气过滤器的预制单元。
3.4.3.5板框式空气过滤器panel-type air filter外观为平板状的单元式空气过滤器，在过滤段中常拼装成人字形（herringbone installation）。3.4.3.6自动卷绕式空气过滤器automatic-roll air filter成卷的滤材靠过滤断面相对两边的主动与从动轴支撑并绷紧，其部分幅面满布过滤断面。当滤材积尘，阻力增至规定值后，自动由未用过的一侧，卷往用过的侧。上下方向卷绕的称垂直卷绕式，左右方向卷绕的称水平卷绕式。3.4.3.7自动清扫式空气过滤器automatic-cleaning air带有可移动吸嘴自动清扫滤材积尘的空气过滤器。3.4.3.8袋式过滤器bag-type air filter把滤材做成袋状的空气过滤器，通常是多个袋子并联而成，仅为单袋时称筐形空气过滤器(basket-type air filter).
3.4.3.9折叠式过滤器folded media-type air filter用分隔板或带形物把滤材组装成折叠状的空气过滤器。3. 4. 3. 10 静电过滤器 eletrostatic preciptator由电晕极和集尘极等构件组成，在高压电场作用下，使气流中的微粒荷电并被吸附到集尘极上的过滤器。
3.4.4 喷水段 spray sectionspray chamber 用喷射成雾状的、不同温度的水与空气直接接触，进行加热、加湿或冷却、干燥等处理过程或起洗涤作用的单元。
3.4.4.1喷嘴spray nozzle
喷水室中把水喷射成雾状的部件。3.4.4.2喷嘴排管spraying bank喷嘴及其供水管道称为喷嘴排管。38
