【机械行业标准(JB)】 绝缘子胶装用水泥胶合剂

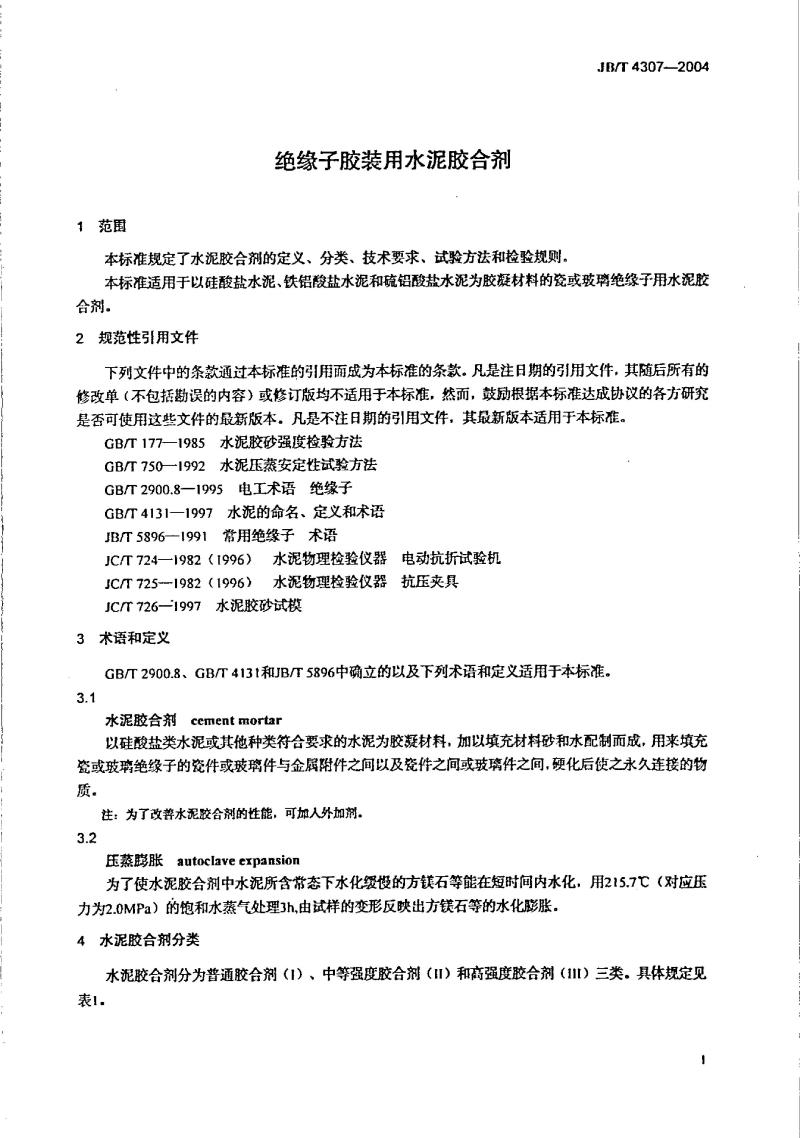

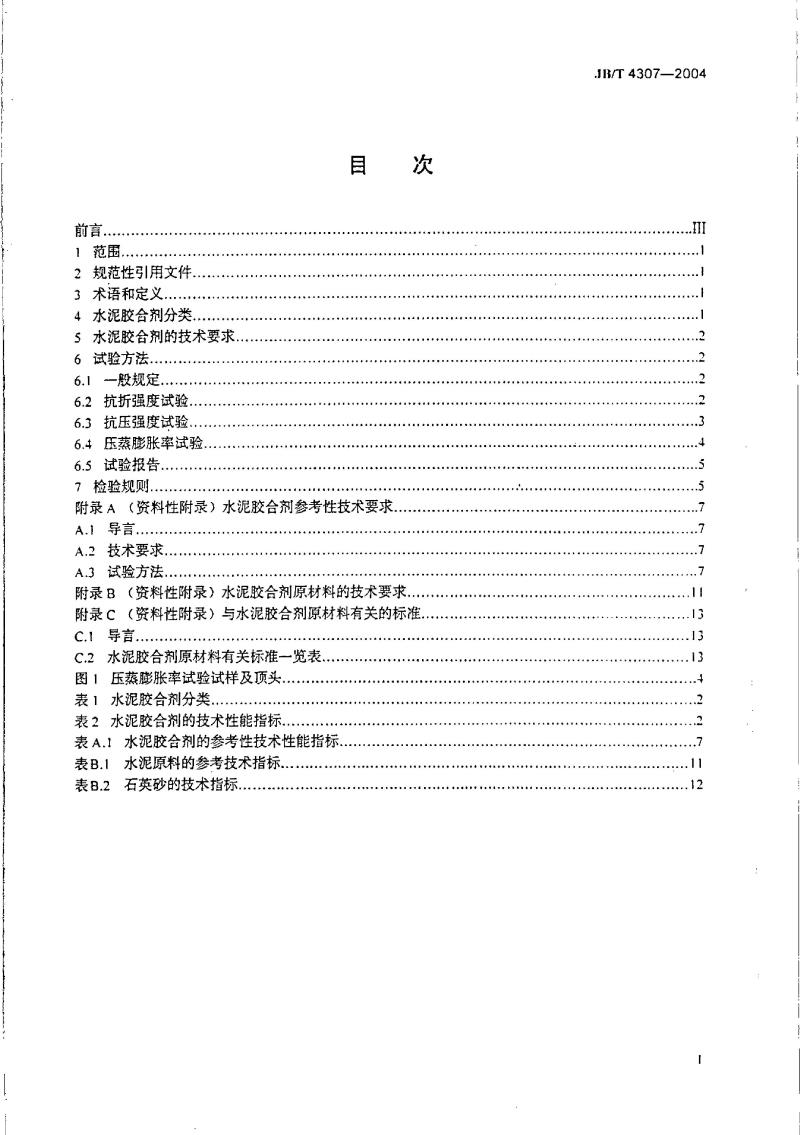

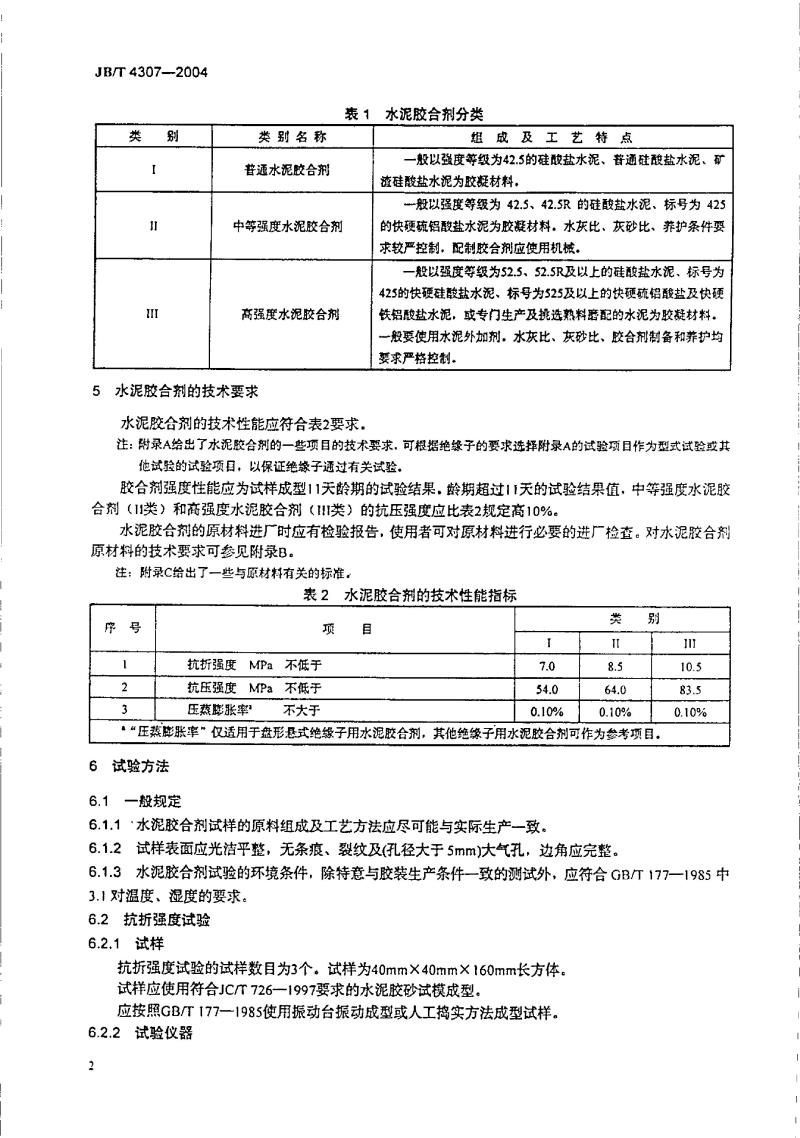

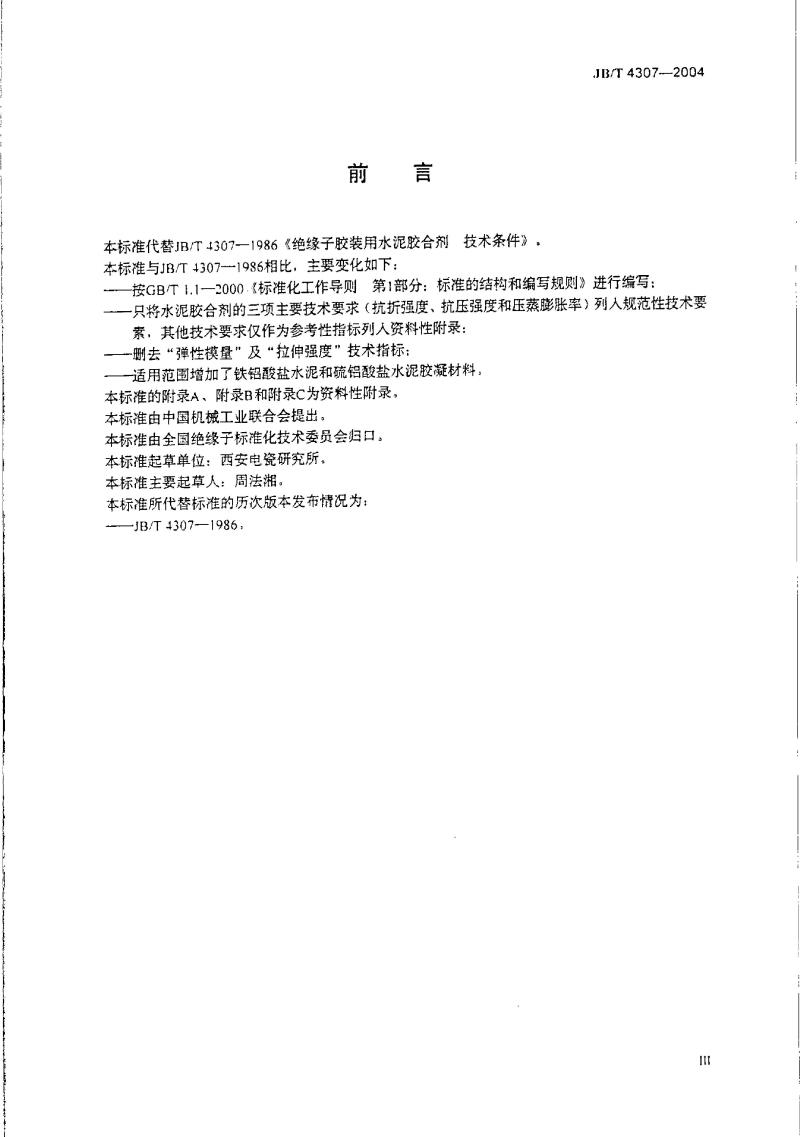

JB/T4307-2004 绝缘子胶装用水泥胶合剂 前言 本标准代替JB/T4307-1986《绝缘子胶装用水泥胶合剂技术条件》。根据GB/T1.1-2000《标准化工作导则 第1部分：标准的结构和编写规则》进行编写，将水泥胶合剂的三项主要技术要求（抗折强度、抗压强度和压蒸膨胀率）列入规范性技术要素，其他技术要求作为参考性指标列入资料性附录，删除了“弹性模量”及“拉伸强度”技术指标。适用范围增加了铁铝酸盐水泥和硫铝酸盐水泥胶凝材料。本标准附录A、附录B和附录C为资料性附录。本标准由中国机械工业联合会提出，由全国绝缘子标准化技术委员会归口。起草单位为西安电瓷研究所，主要起草人：周法湘。 1 范围 本标准规定了绝缘子胶装用水泥胶合剂的定义、分类、技术要求、试验方法和检验规则。适用于以硅酸盐水泥、铁铝酸盐水泥和硫铝酸盐水泥为胶凝材料的瓷或玻璃绝缘子。 2 规范性引用文件 GB/T177-1985 水泥胶砂强度检验方法 GB/T750-1992 水泥压蒸安定性试验方法 GB/T2900.8-1995 电工术语 绝缘子 GB/T4131-1997 水泥的命名、定义和术语 JB/T5896-1991 常用绝缘子术语 JC/T724-1982（1996） 水泥物理检验仪器 电动抗折试验机 JC/T725-1982（1996） 水泥物理检验仪器 抗压夹具 JC/T726-1997 水泥胶砂试模 3 术语和定义 3.1 水泥胶合剂 cement mortar 以硅酸盐水泥或其他符合要求的水泥为胶凝材料，加填充材料砂和水配制而成，用于填充瓷或玻璃绝缘子瓷件或玻璃件与金属附件之间，以及瓷件之间或玻璃件之间，硬化后永久连接。注：可加入外加剂以改善性能。 3.2 压蒸膨胀 autoclave expansion 为使水泥胶合剂中水泥的方镁石等成分在短时间内水化，将试样置于饱和水蒸气（压力约2.0MPa，温度215.7℃）中处理3小时，其变形反映方镁石等的水化膨胀。 4 水泥胶合剂分类 水泥胶合剂分为普通胶合剂（I类）、中等强度胶合剂（II类）和高强度胶合剂（III类）。 表1 水泥胶合剂分类 类别名称 | 组成及工艺特点 普通胶合剂（I） | 一般以强度等级为42.5的硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥为胶凝材料。 中等强度胶合剂（II） | 一般以强度等级为42.5、42.5R的硅酸盐水泥、标号为425中等强度水泥胶合剂。 高强度胶合剂（III） | 一般以强度等级为52.5、52.5R及以上的硅酸盐水泥、快硬硅酸盐水泥或快硬硫铝酸盐水泥为胶凝材料。 5 水泥胶合剂的技术要求 水泥胶合剂的技术性能应符合表2要求，配制时应严格控制水灰比、灰砂比及养护条件，配制过程应使用机械搅拌以保证均匀性。
