【机械行业标准(JB)】 铆接式银铜复合触点 结构型式与尺寸系列

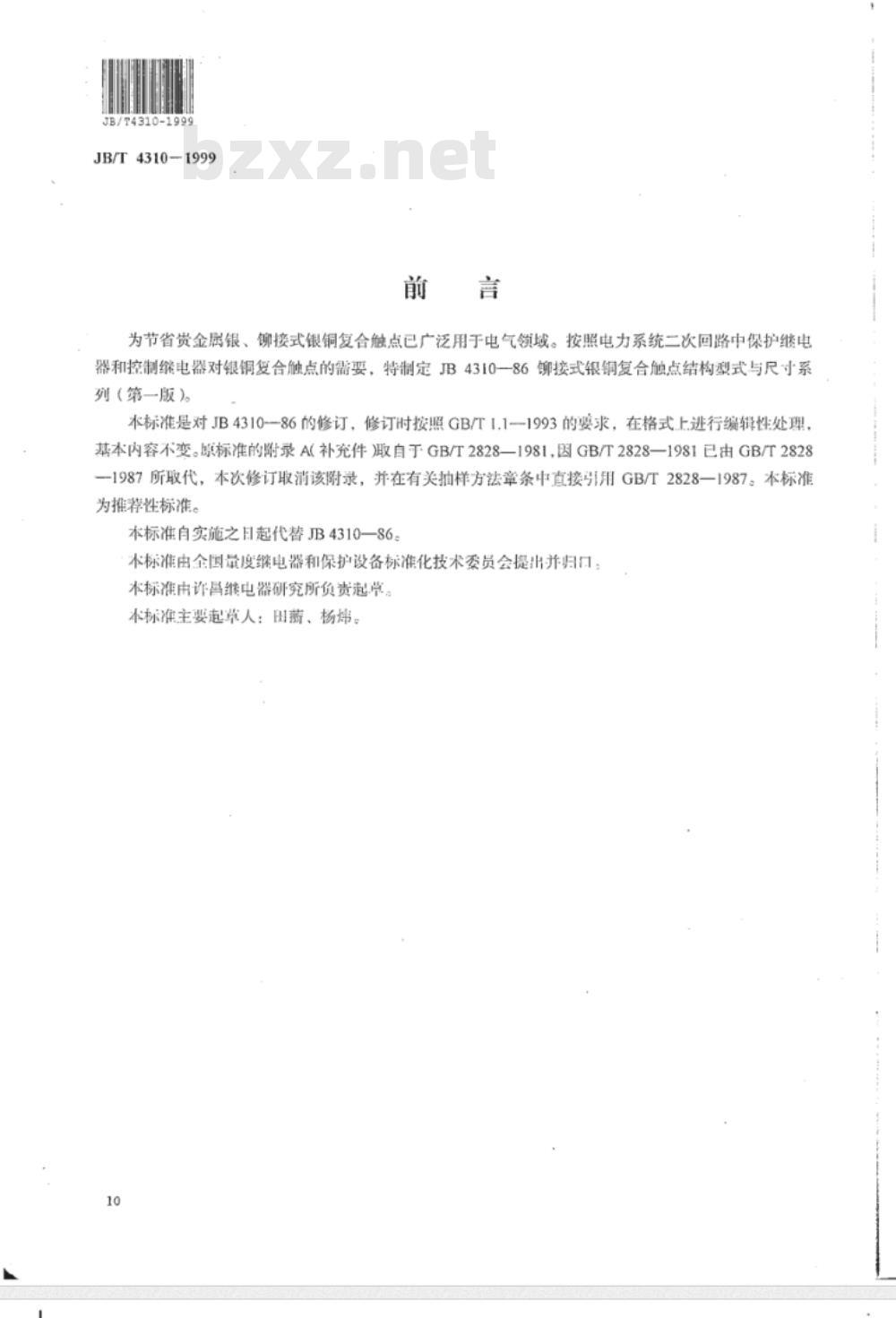

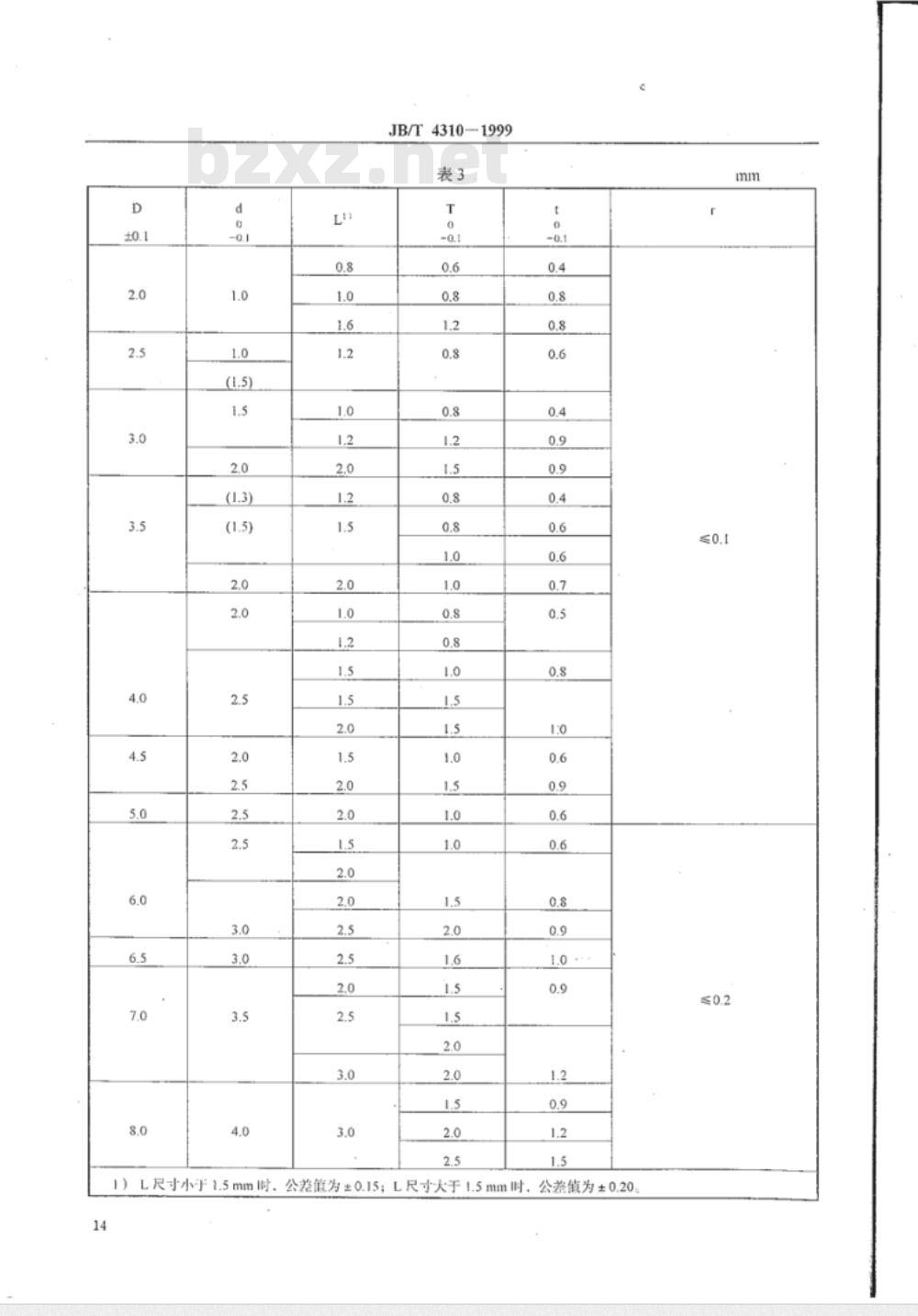

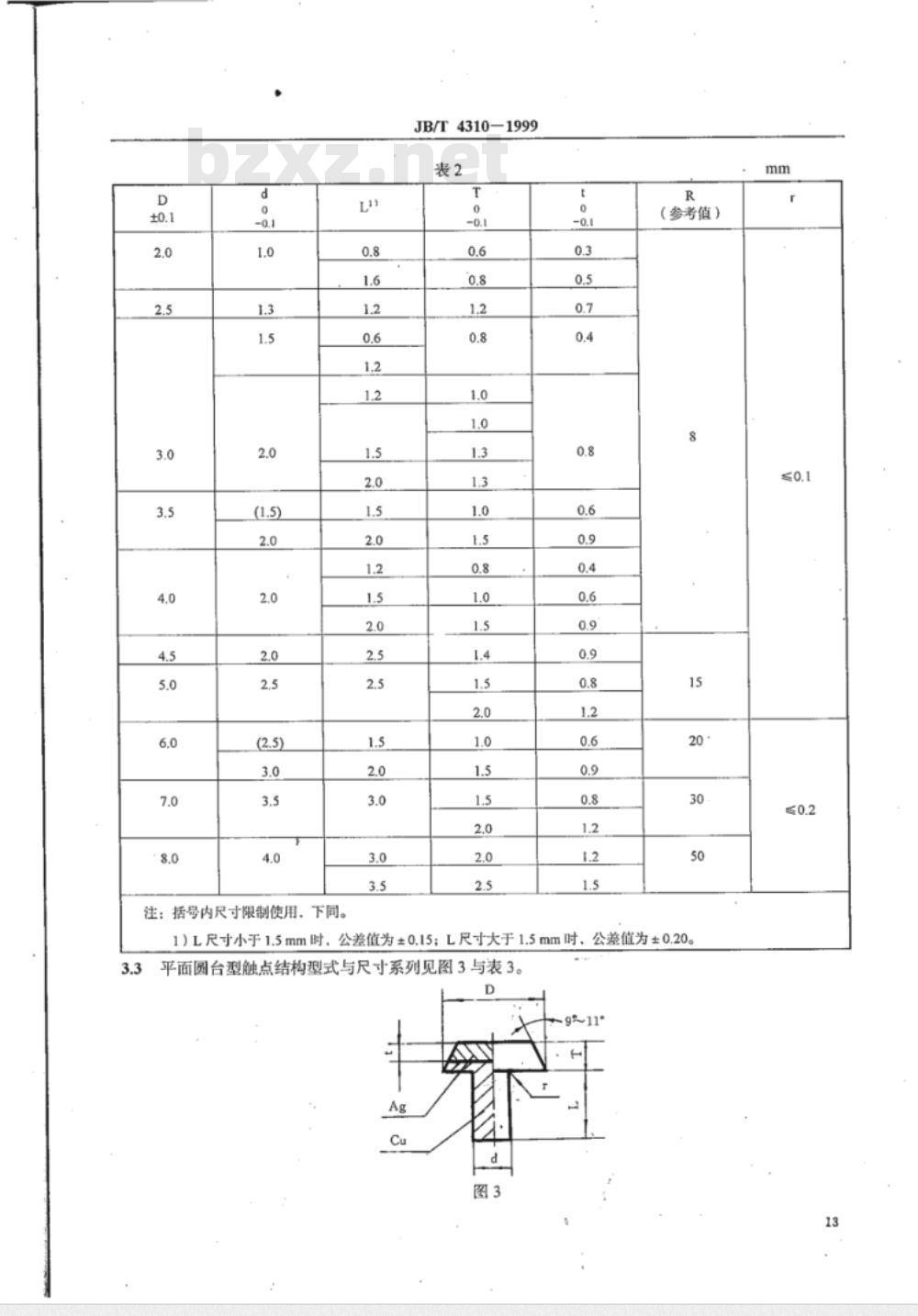

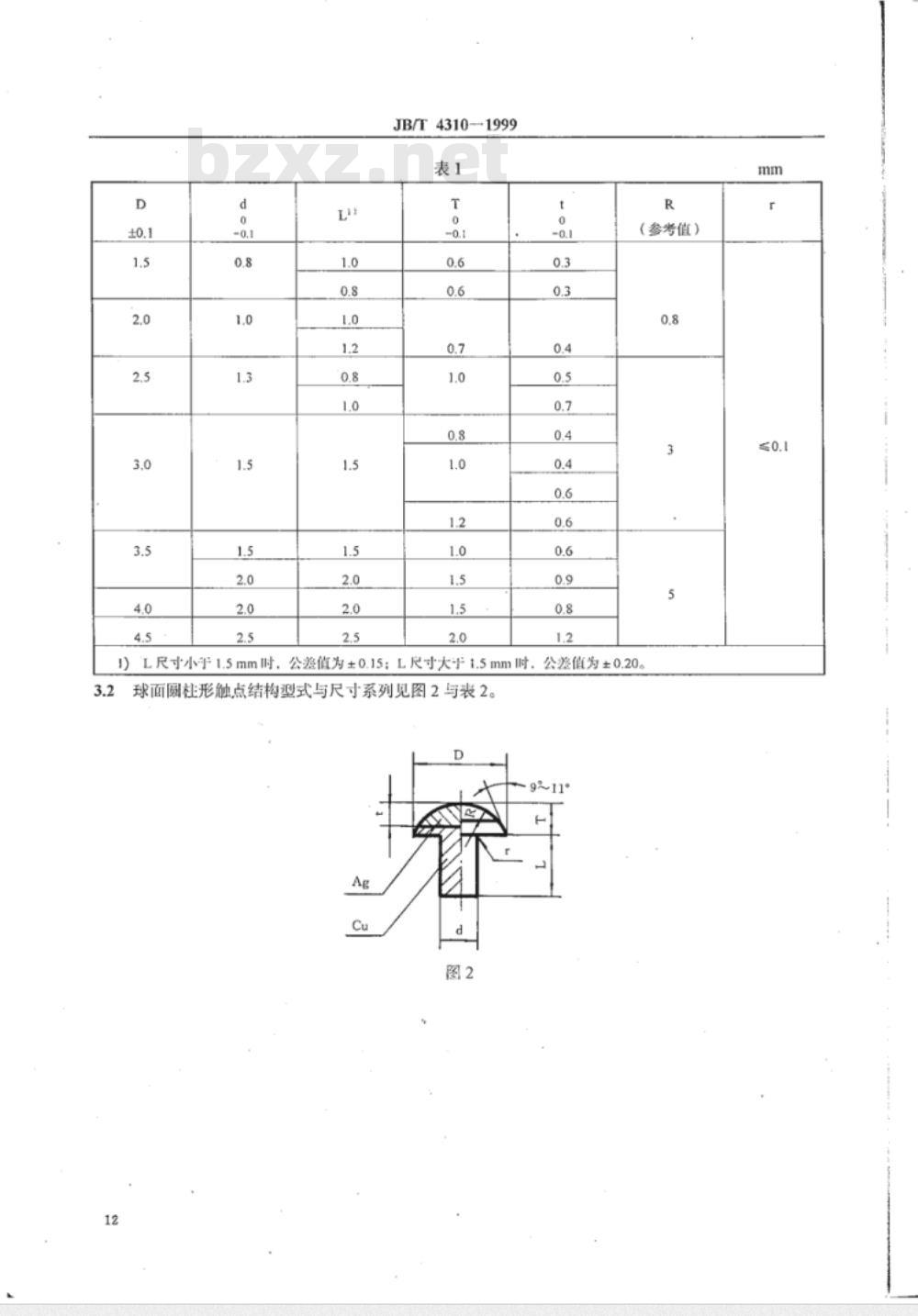

JB/T4310-1999标准 前言 为节约贵金属银，铆接式银铜复合触点已广泛应用于电气领域。根据电力系统二次回路中保护继电器和控制继电器对银铜复合触点的需求，制定了JB4310-86铆接式银铜复合触点结构型式与尺寸系列（第一版）。本标准是对JB4310-86的修订，按照GB/T1.1-1993要求进行了格式上的编辑性处理，基本内容保持不变。原标准附录A取自GB/T2828-1981，因其已被GB/T2828-1987取代，本次修订取消附录，并在有关抽样方法章节直接引用GB/T2828-1987。本标准为推荐性标准，自实施之日起代替JB4310-86。本标准由全国量度继电器和保护设备标准化技术委员会提出并归口，由许胃维电器研究所负责起草，主要起草人：田薪、杨炜。 1 范围 本标准规定了铆接式银铜复合触点（以下简称触点）的结构型式与尺寸系列，适用于电力系统二次回路中保护继电器与控制继电器所选用的复合触点。 2 规范性引用文件 下列标准通过在本标准中引用而构成本标准的条文。标准出版时所示版本均为有效。使用本标准的各方应考虑使用最新版本的可能性。主要引用标准包括：GB/T2828-1987《逐批检查计数抽样程序及抽样表》。 3 触点的结构型式与尺寸系列 3.1 球面圆形触点 球面圆形触点的结构型式与尺寸系列见图1与表1。L尺寸小于1.5mm时，公差值为±0.15；L尺寸大于1.5mm时，公差值为±0.20。参考值R按表中所示。 3.2 球面圆柱形触点 球面圆柱形触点的结构型式与尺寸系列见图2与表2。括号内尺寸限制使用，L尺寸小于1.5mm时公差为±0.15，大于1.5mm时公差为±0.20。表中列出了D、d、L、T和o的尺寸及参考值。 3.3 平面圆台型触点 平面圆台型触点的结构型式与尺寸系列见图3与表3。尺寸参数D、d、L、T及参考值按表所示，确保触点的尺寸精度符合电力系统二次回路要求。
