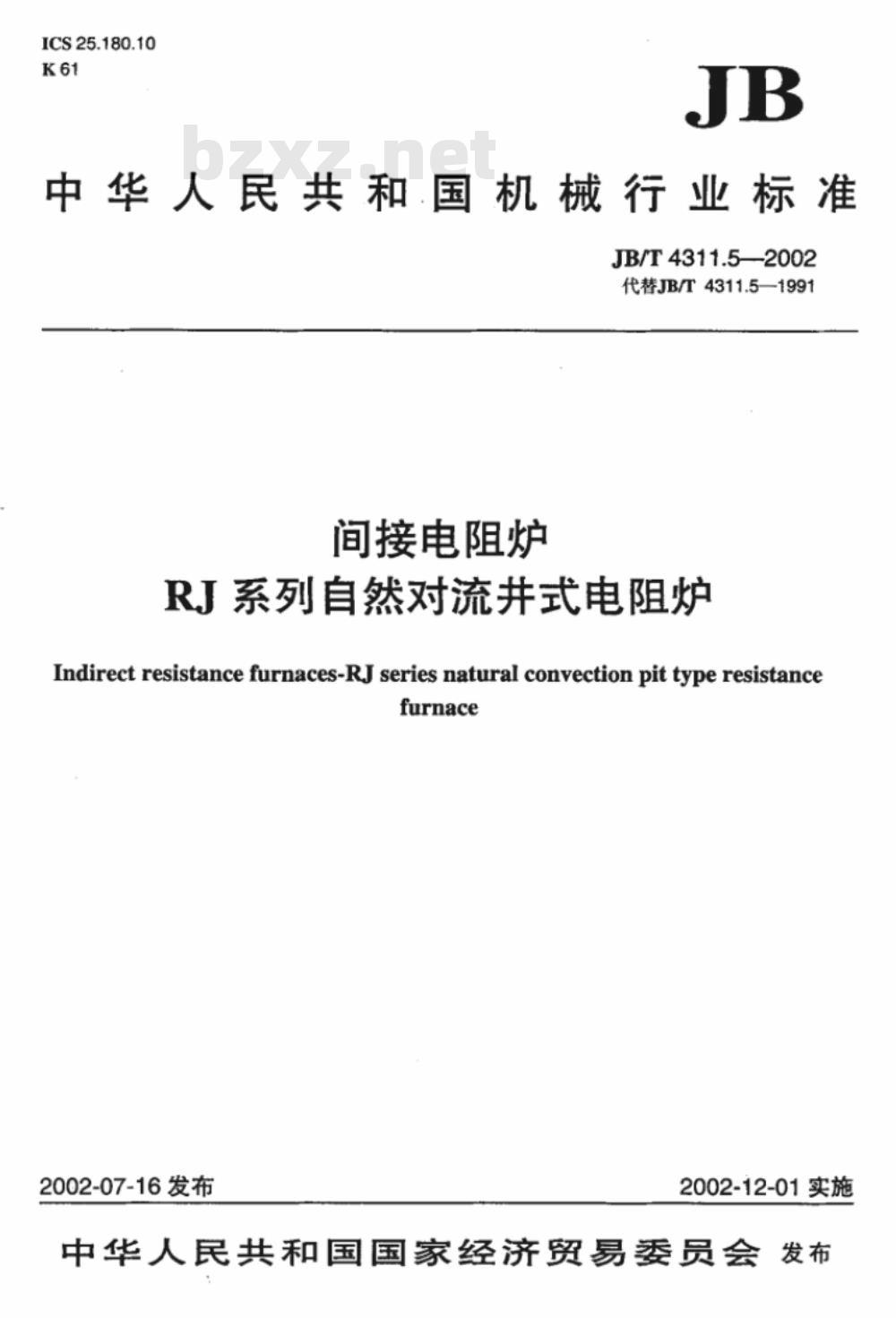

【机械行业标准(JB)】 间接电阻炉RJ系列自然对流井式电阻炉

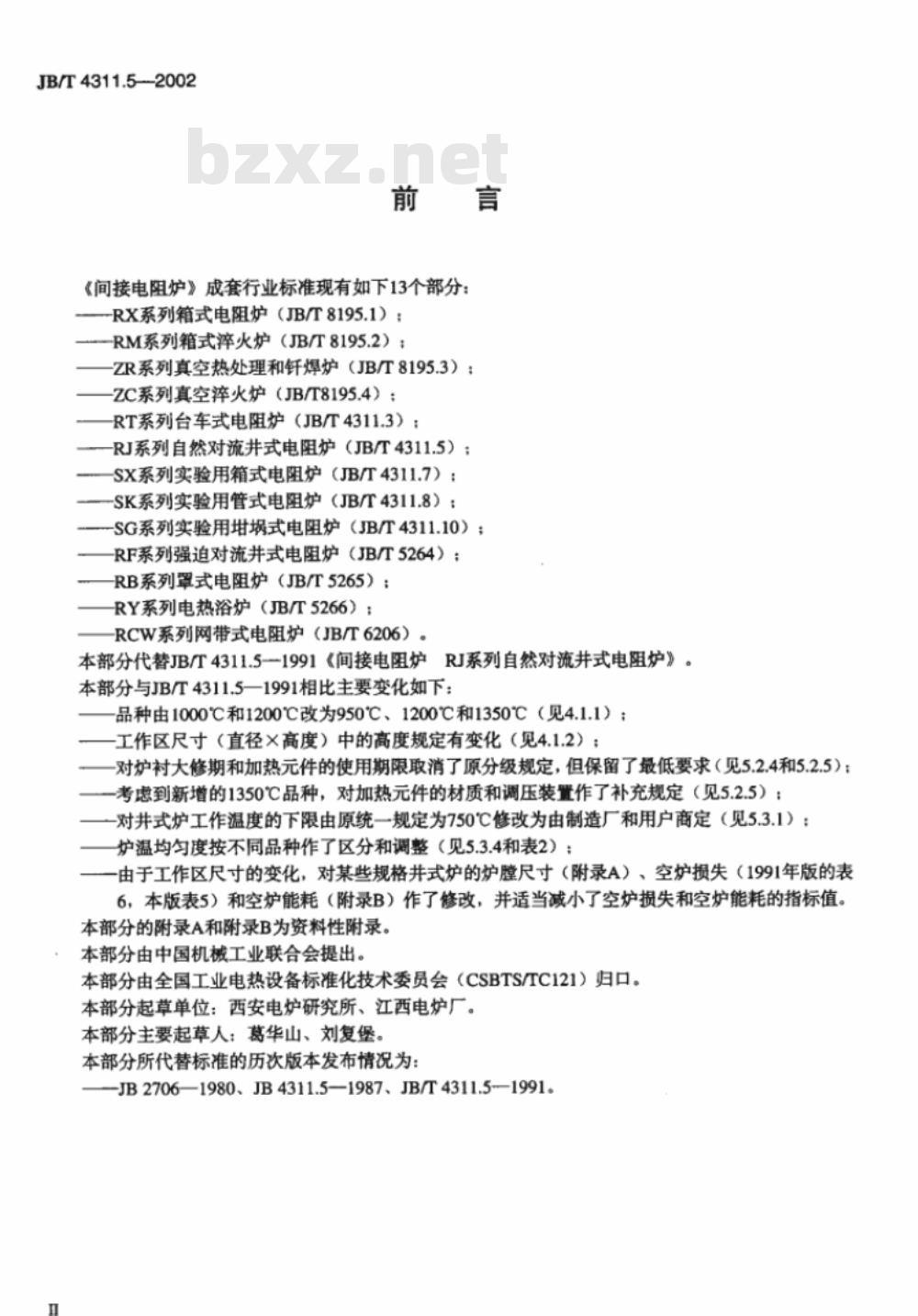

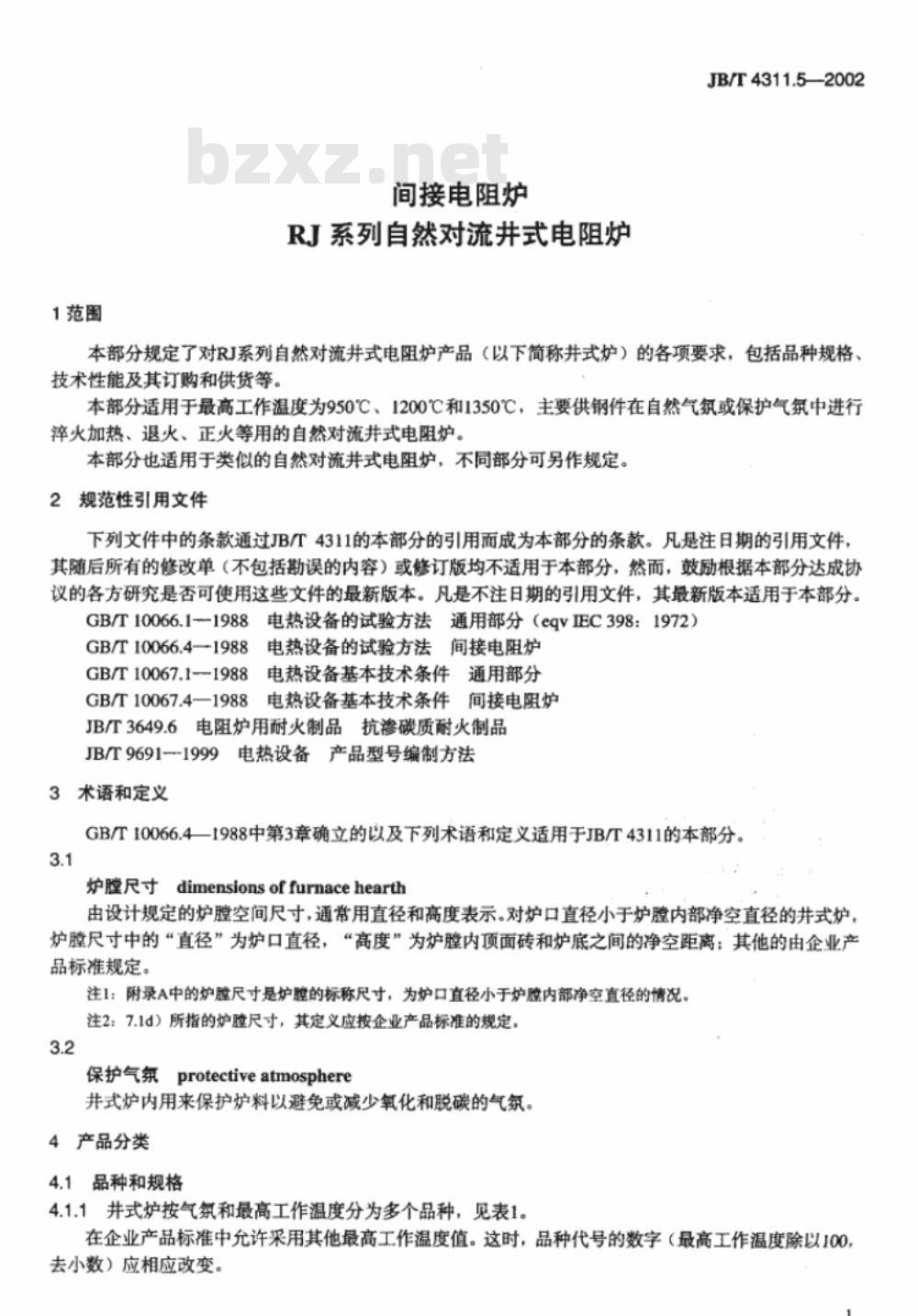

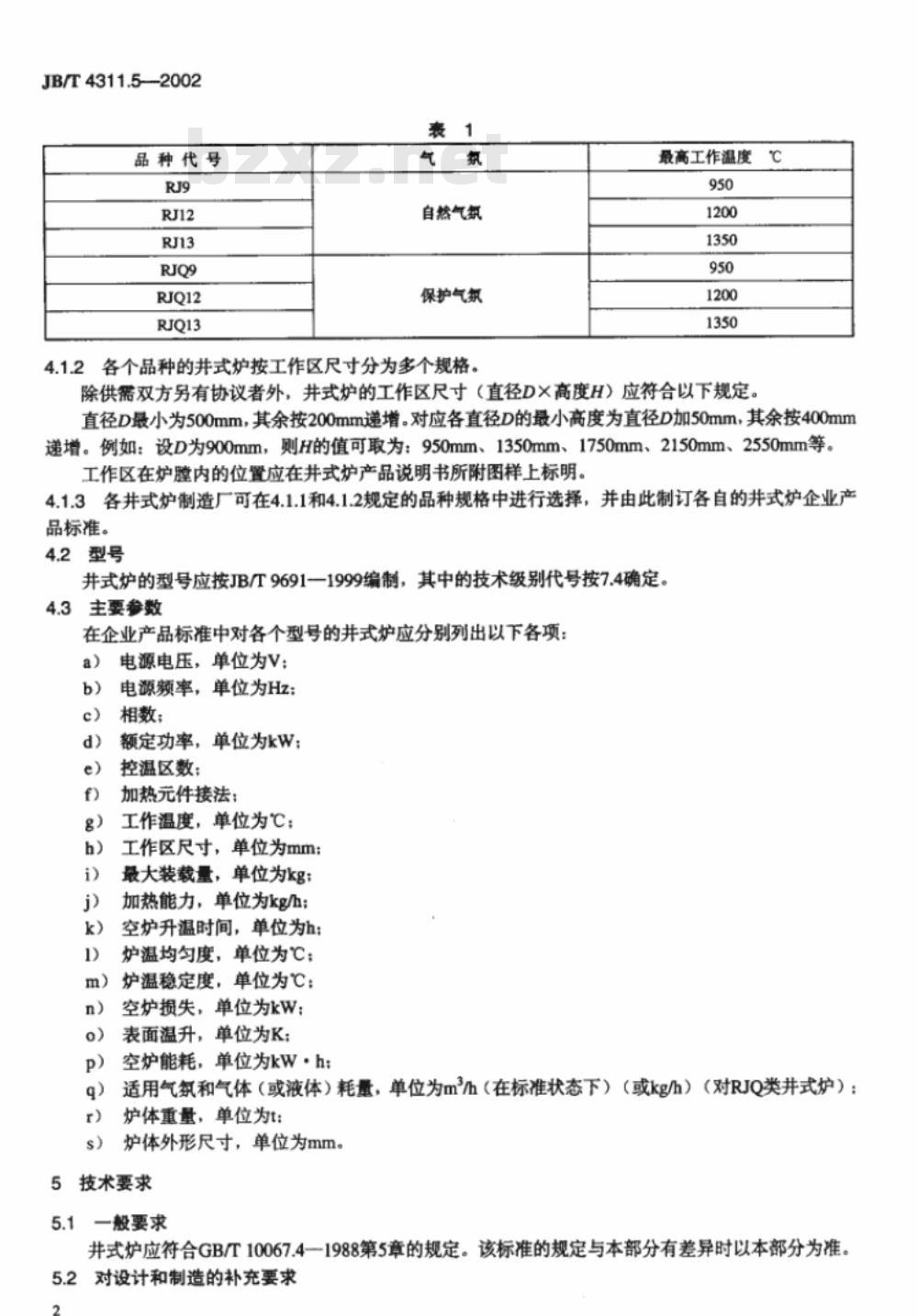

JB/T4311.5-2002标准 前言 本标准为中华人民共和国机械行业标准，代替JB/T4311.5-1991，规定了RJ系列自然对流井式电阻炉（以下简称井式炉）的各项要求，包括品种规格、技术性能及订购和供货要求。本标准发布于2002-07-16，实施于2002-12-01。现有《间接电阻炉》成套行业标准共13个部分，其中包括：RX系列箱式电阻炉、RM系列箱式熔火炉、ZR系列真空热处理和钎焊炉、ZC系列真空熔火炉、RT系列台车式电阻炉、RJ系列自然对流井式电阻炉、SX系列实验用箱式电阻炉、SK系列实验用管式电阻炉、SG系列实验用坩埚式电阻炉、RF系列强迫对流并式电阻炉、RB系列罩式电阻炉、RY系列电热浴炉、RCW系列网带式电阻炉。本部分主要变化包括：品种调整为950℃、1200℃和1350℃；工作区高度调整；取消炉衬大修期和加热元件分级规定但保留最低要求；新增1350℃品种的加热元件材质及调压装置规定；工作温度下限由统一750℃改为由制造厂与用户商定；炉温均匀度按不同品种区分；调整工作区尺寸、炉膛尺寸、空炉损失及能耗指标。 本标准由中国机械工业联合会提出，全国工业电热设备标准化技术委员会归口，起草单位为西安电炉研究所和江西电炉厂，主要起草人：葛华山、刘复堡。 1 范围 本标准适用于RJ系列自然对流井式电阻炉，规定了品种、规格、技术性能及订购和供货要求。适用于最高工作温度为950℃、1200℃和1350℃的炉型，主要用于钢件在自然气氛或保护气氛中进行退火、正火及率火加热。本标准亦适用于类似井式炉的其他设计。 2 规范性引用文件 本标准引用的文件包括：GB/T10066.1-1988《电热设备的试验方法 通用部分》、GB/T10066.4-1988《电热设备的试验方法 间接电阻炉》、GB/T10067.1-1988《电热设备基本技术条件 通用部分》、GB/T10067.4-1988《电热设备基本技术条件 间接电阻炉》、JB/T3649.6《电阻炉用耐火制品 抗渗碳质耐火制品》、JB/T9691-1999《电热设备产品型号编制方法》。注日期引用文件的修改单或修订版不自动适用，鼓励各方根据协议研究使用最新版本。 3 术语和定义 按照GB/T10066.4的规定执行。 4 产品分类 4.1 品种和规格 井式炉按最高工作温度分为950℃、1200℃和1350℃三个品种。工作区尺寸（直径×高度）按本标准规定，高度有所调整。炉衬大修期和加热元件使用寿命最低要求保留。各品种具体尺寸见附录A。 4.2 型号 型号按JB/T9691编制，技术级别代号按本标准规定确定。 4.3 主要参数 企业标准应列出以下主要参数：电源电压、频率、相数，额定功率，控温区数，加热元件接法，工作温度，工作区尺寸，最大装载量，加热能力，空炉升温时间，炉温均匀度，炉温稳定度，空炉损失，表面温升，空炉能耗，炉体重量及外形尺寸。 5 技术要求 5.1 一般要求 井式炉应符合GB/T10067.4相关规定，如有差异以本标准为准。 5.2 对设计和制造的补充要求 炉体为立式结构，主要由炉壳、炉衬、加热元件及空气循环系统组成。炉壳应具有足够强度和刚度，内壁应尽量少用穿透炉衬的紧固件。炉门框或炉面板采用热变形小的材料，可加水冷以防过热。 5.3 性能要求 炉温均匀度、稳定度及加热能力按不同品种区分，具体要求见表2和附录B。 5.4 成套要求 附带控制系统、测温装置及安全装置，应满足成套使用要求。 6 试验方法 6.1 炉温均匀度和稳定度测量及表面温升测量 6.2 加热能力试验 6.3 装料运行试验 7 检验规则和等级划分 8 标志、包装、运输和贮存 9 订购和供货 附录A（资料性附录）部分规格井式炉的工作区尺寸和炉膛尺寸 附录B（资料性附录）部分规格井式炉的空炉能耗
