【机械行业标准(JB)】 隔爆型行程开关

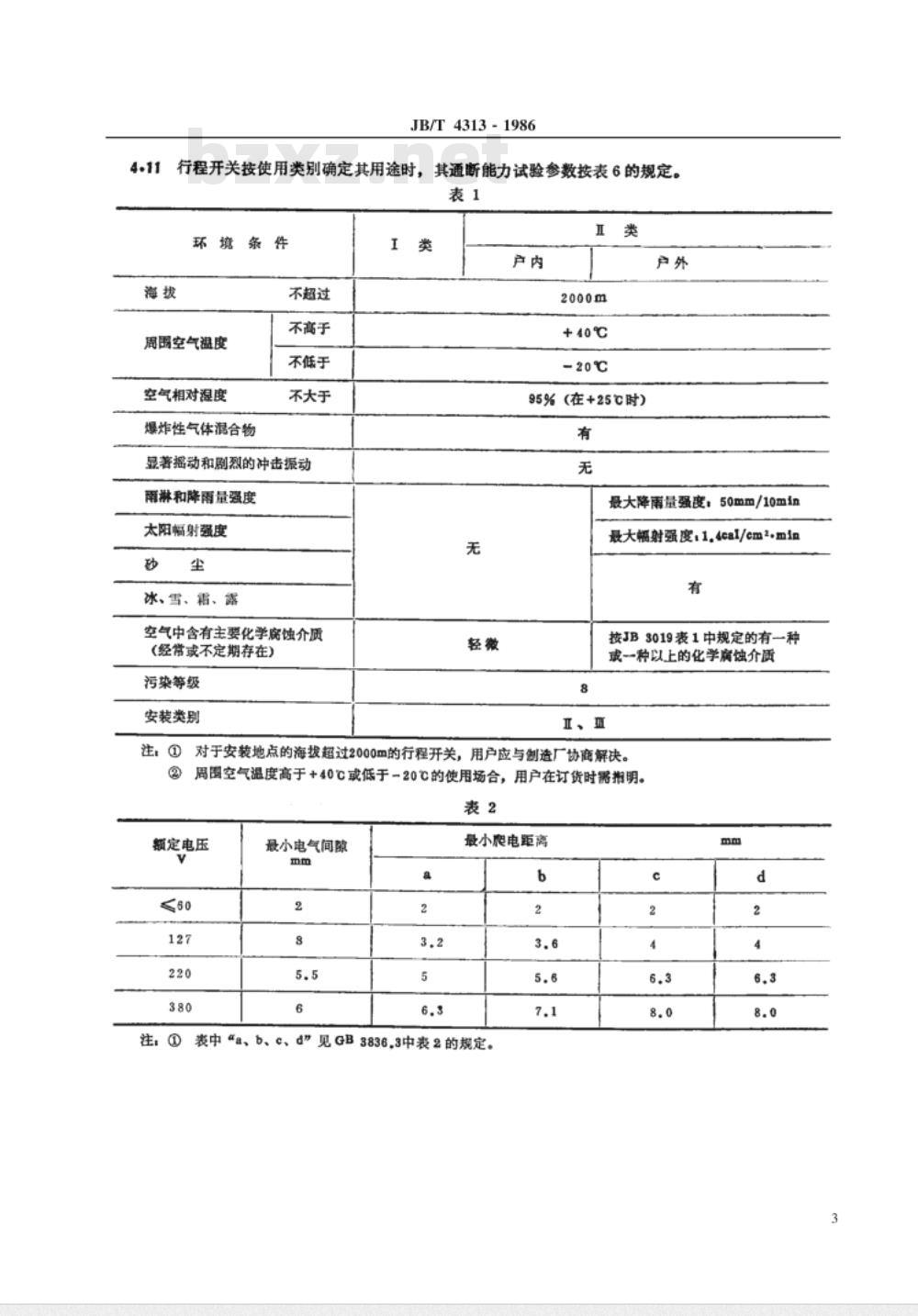

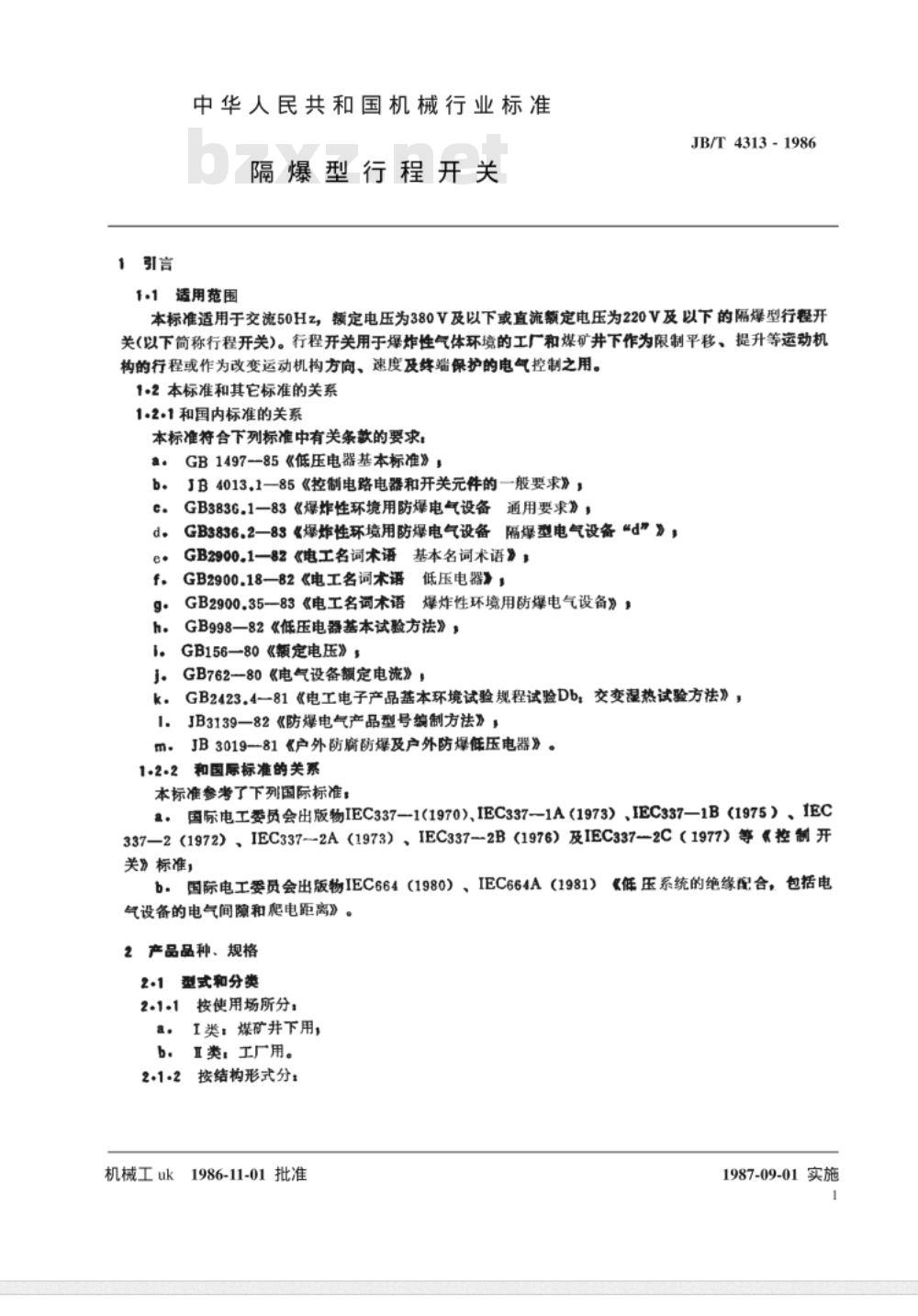

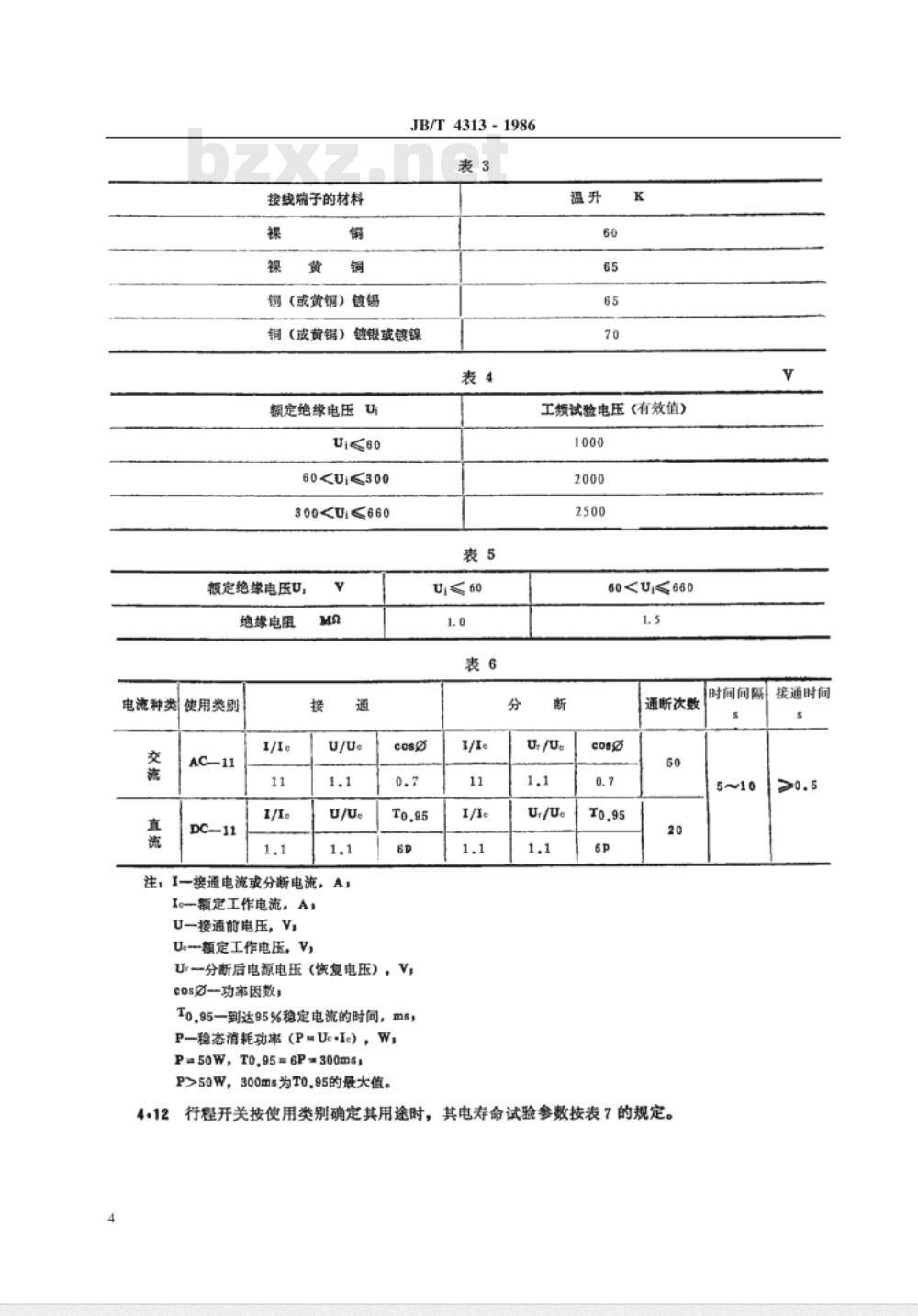

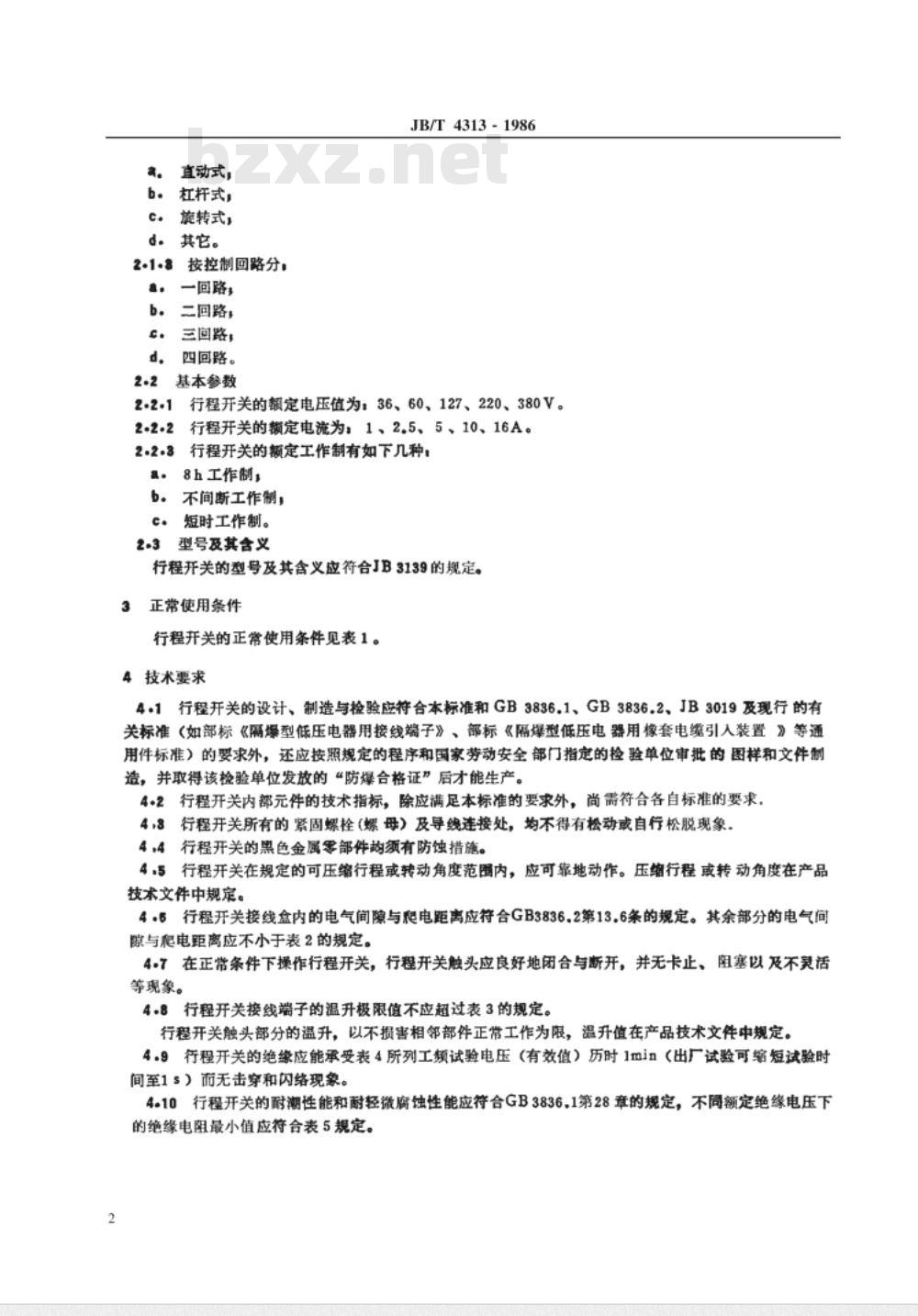

中华人民共和国机械行业标准 JB/T4313-1986《隔爆型行程开关》发布于1986-11-01，由中华人民共和国机械工业部归口，1987-09-01实施。 1 适用范围 本标准适用于交流50Hz、额定电压为380V及以下或直流额定电压为220V及以下的隔爆型行程开关（以下简称行程开关）。行程开关用于爆炸性气体环境的工厂和煤矿井下，作为限制平移、提升等运动机构的行程或改变运动机构方向、速度及终端保护的电气控制。 1.2 标准关系 1.2.1 国内标准：符合GB1497-85《低压电器基本标准》、JB4013.1-85《控制电路电器和开关元件的一般要求》、GB3836.1-83、GB3836.2-83《爆炸性环境用防爆电气设备》、GB2900系列《电工名词术语》、GB998-82《低压电器基本试验方法》、GB156-80《额定电压》、GB762-80《电气设备额定电流》、GB2423.4-81《交变湿热试验方法》、JB3139-82《防爆电气产品型号编制方法》、JB3019-81《户外防腐防爆及户外防爆低压电器》等。 1.2.2 国际标准：参考IEC337系列《控制开关》标准及IEC664系列《低压系统的绝缘配合，包括电气设备的电气间障和爬电距离》。 2 产品品种与规格 2.1 型式和分类 2.1.1 按使用场所分： - I类：煤矿井下用 - II类：工厂用 2.1.2 按结构形式分： - 直动式 - 杠杆式 - 摇臂式 - 其他 2.1.3 按控制回路分： - 一回路 - 二回路 - 三回路 - 四回路 2.2 基本参数 - 额定电压：36、60、127、220、380V - 额定电流：1、2.5、5、10、16A - 工作制：八小时工作制、不间断工作制、短时工作制 2.3 型号及含义：型号应符合JB3139的规定。 3 正常使用条件 行程开关的正常使用条件见表1（表格详细规定了工作环境及温湿度范围）。 4 技术要求 4.1 设计、制造与检验：应符合本标准及GB3836.1、GB3836.2、JB3019等标准要求，并按规定程序由国家劳动安全部门指定检验单位审批图样和文件，取得防爆合格证后方可生产。 4.2 内部元件技术指标：应满足本标准及各自标准的要求。 4.3 紧固螺栓及导线连接处不得松动或自行松脱。 4.4 黑色金属零部件须有防腐蚀措施。 4.5 行程开关应在规定的可压缩行程或转动角度范围内可靠动作，压缩行程或转动角度在产品技术文件中规定。 4.6 接线盒内的电气间隙与爬电距离应符合GB3836.2第13.6条，其余部分应不小于表2规定。 4.7 操作行程开关时，触头应良好闭合与断开，无卡止、阻塞或不灵活现象。 4.8 接线端子温升极限值不应超过表3规定，触头部分温升以不损害相邻部件正常工作为限，具体温升值见产品技术文件。 4.9 绝缘耐压：应能承受表4所列工频试验电压（有效值）历时1分钟，无击穿和闪络，出厂试验可缩短至1秒。 4.10 耐潮性能和耐轻微腐蚀性能应符合GB3836.1第28章规定，不同额定绝缘电压下绝缘电阻最小值应符合表5规定。
