【机械行业标准(JB)】 间接电阻炉 SG系列实验用坩埚式电阻炉

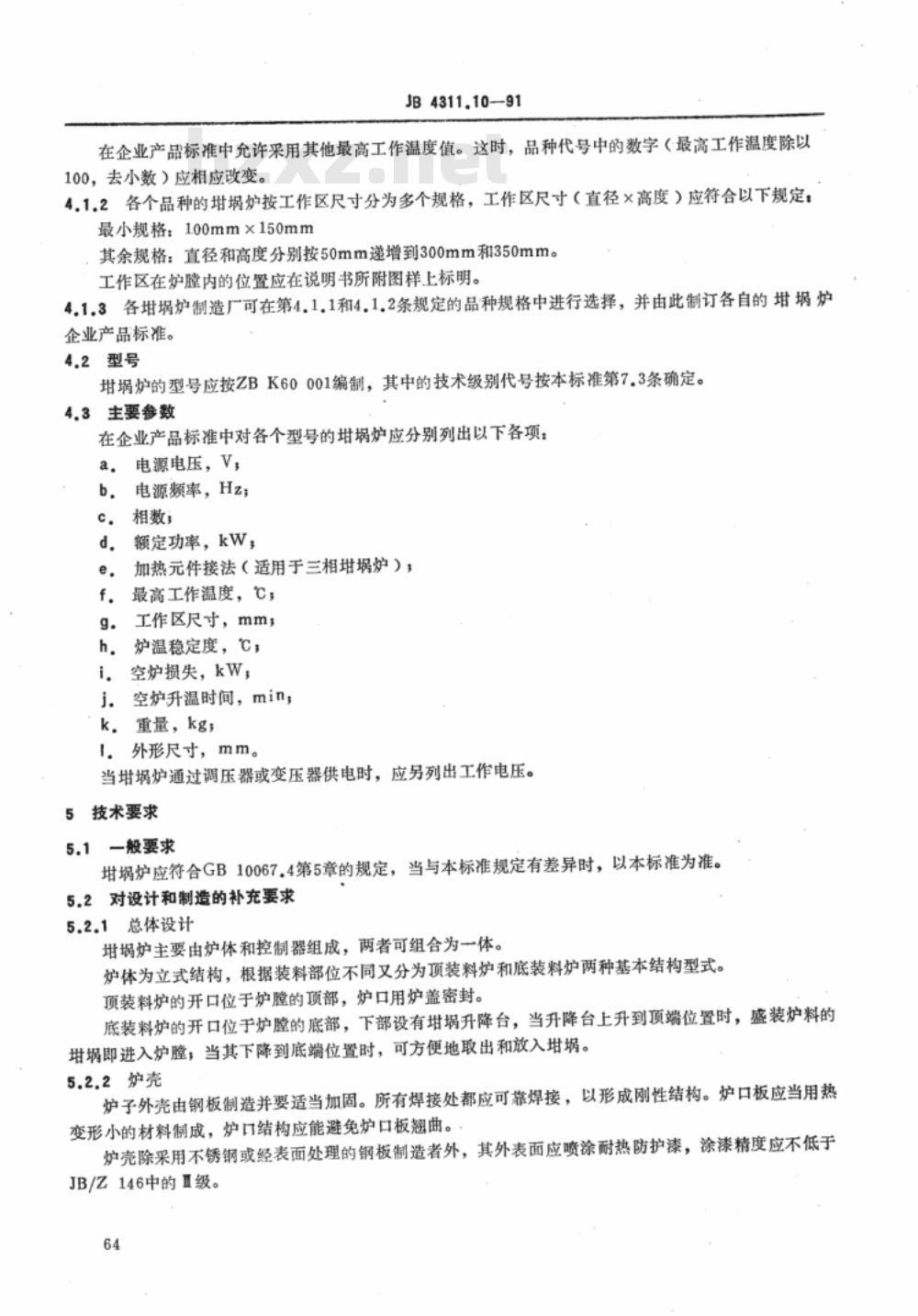

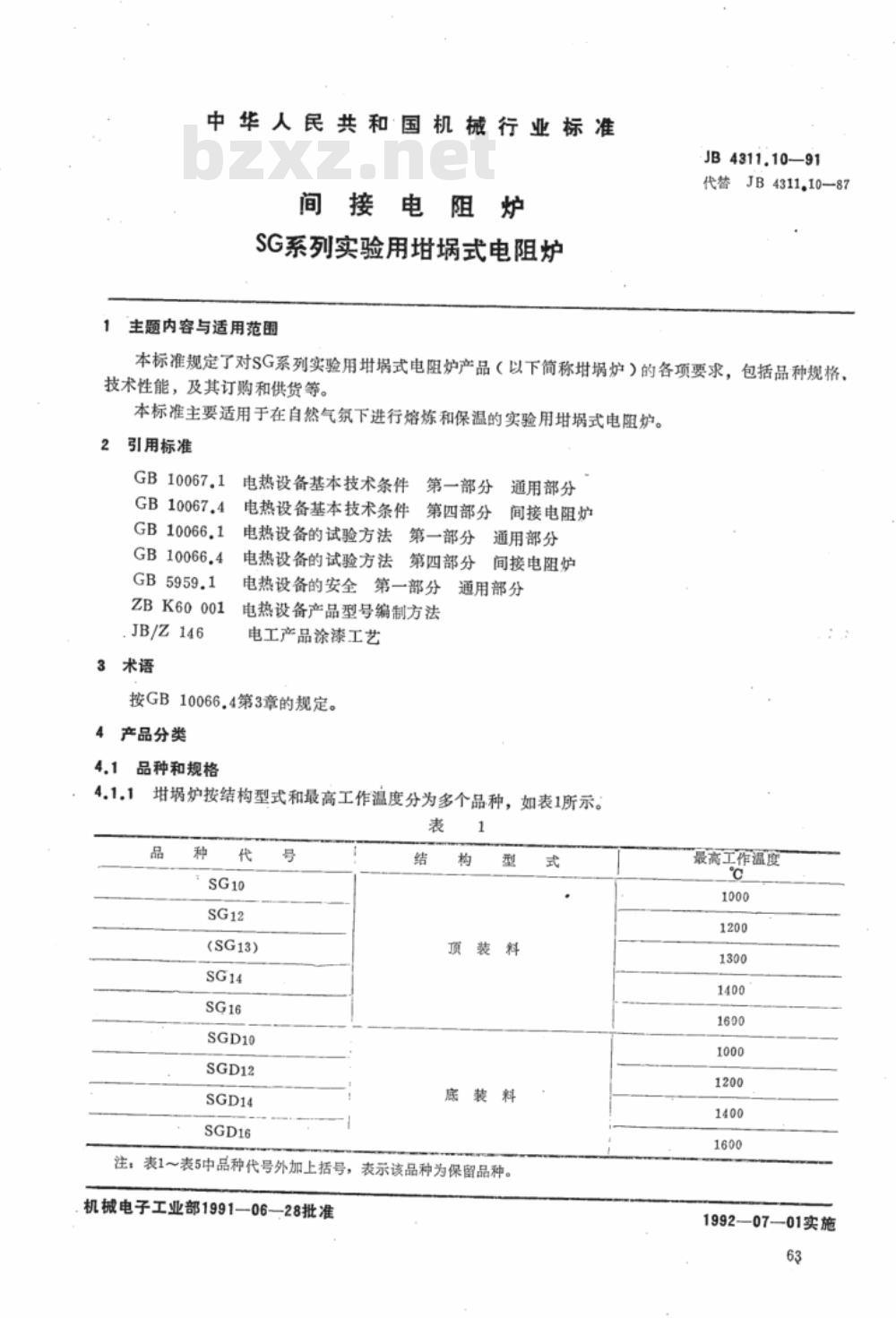

中华人民共和国机械行业标准《间接电阻炉 SG系列实验用埚式电阻炉》JB4311.10-91代替JB4311.10-87。本标准规定了SG系列实验用埚式电阻炉产品（以下简称埚炉）的各项要求，包括品种规格、技术性能及订购和供货等。本标准适用于在自然气氛下进行熔炼和保温的实验用埚炉。 2 引用标准 本标准引用以下标准：GB10067.1、GB10067.4、GB10066.1、GB10066.4、GB5959.1、ZBK60001及JB/Z146。 3 术语 涉及的术语包括电热设备基本技术条件、通用部分、电热设备的试验方法、安全要求及产品型号编制方法等。除以下补充条文外，其余按GB10066.4第3章的规定。 4 产品分类 4.1 品种和规格 4.1.1 埚炉按结构型式和最高工作温度分为多个品种，如表1所示。 表1 埚炉品种与最高工作温度 品种代号: SG10, SG12, SG13(代), SG14, SG16, SGD10, SGD12, SGD14, SGD16 结构型式: 顶装料, 底装料 最高工作温度(℃): 1000, 1200, 1300, 1400, 1600, 1000, 1200, 1400, 1600 注：表中带括号的品种代号为保留品种。在企业标准中允许采用其他最高工作温度值，相应调整品种代号中的数字。 4.1.2 工作区尺寸 各品种炉按工作区尺寸分为多个规格。工作区尺寸（直径×高度）应符合以下规定：最小规格100mm×150mm，其余规格直径和高度分别按50mm递增至300mm和350mm。工作区在炉膛内的位置应在说明书附图上标明。 4.1.3 企业可根据4.1.1和4.1.2条规定选择品种规格，制定各自的埚炉企业产品标准。 4.2 型号 埚炉型号应按ZBK60001编制，其中技术级别代号按本标准第7.3条确定。 4.3 主要参数 企业标准中应列出各型号的以下参数：电源电压(V)、电源频率(Hz)、相数、额定功率(kW)、加热元件接法（适用于三相埚炉）、最高工作温度(℃)、工作区尺寸(mm)、炉温稳定度(℃)、空炉损失(kW)、空炉升温时间(min)、重量(kg)及外形尺寸(mm)。当埚炉通过调压器或变压器供电时，应另列工作电压。 5 技术要求 5.1 一般要求 埚炉应符合GB10067.4第5章规定，当与本标准有差异时，以本标准为准。 5.2 对设计和制造的补充要求 5.2.1 总体设计 炉主要由炉体和控制器组成，可组合为一体。炉体为立式结构，根据装料部位分为顶装料炉和底装料炉。顶装料炉开口位于炉膛顶部，炉口用炉盖密封。底装料炉开口位于炉膛底部，下部设有埚升降台，当升降台升至顶端位置时，盛装炉料的埚进入炉膛；下降到底端位置时，可方便取出或放入埚。 5.2.2 炉壳 炉壳由钢板制造并加固，焊接处应可靠形成刚性结构。炉口板采用热变形小的材料，炉门结构避免炉口板翘曲。炉壳外表面喷涂耐热防护漆，涂漆精度不低于JB/Z146标准。 5.2.3 炉衬 炉衬材料和结构应满足性能要求（见5.3条）。C级炉衬除承载和易受磨损部分外应采用耐火纤维。普通耐火炉衬使用期限不少于3年；耐火纤维炉衬增埚炉不少于1.5年；炉衬需随加热元件更换的埚炉，使用期限不低于加热元件使用期限。 5.2.4 加热元件 最高工作温度≤1200℃的埚炉加热元件一般采用电热合金；>1200℃的采用碳化硅、二硅化钼或性能相当的材料。采用非金属加热元件的炉应配备多抽头变压器或其他调压装置，保证加热元件在使用期内正常工作。加热元件使用期限按额定或最高工作电压输入功率不小于额定功率15%计算，符合表2规定。 表2 加热元件使用期限 品种代号: SG10、SGD10；使用期限(h): 1500 品种代号: SG12、SGD12；使用期限(h): 750 品种代号: SG13、SG14、SGD14；使用期限(h): 750 品种代号: SG16、SGD16；使用期限(h): 750 5.2.5 炉盖和增埚升降台 顶装料炉的炉盖及底装料炉的增埚升降台应设计合理，确保操作安全、密封性能良好，并方便取放炉料。
