【机械行业标准(JB)】 间接电阻炉 SX系列实用箱式电阻炉

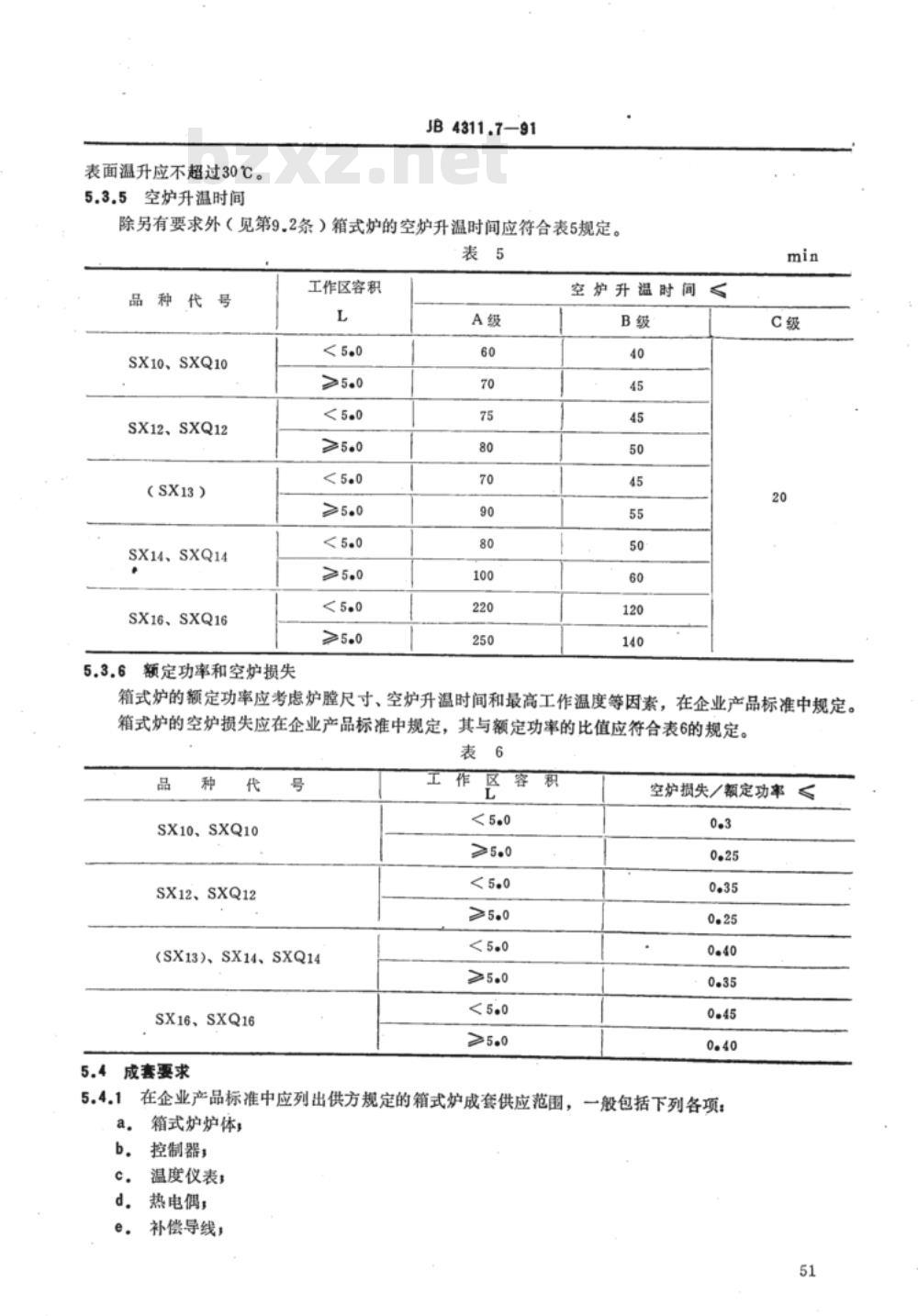

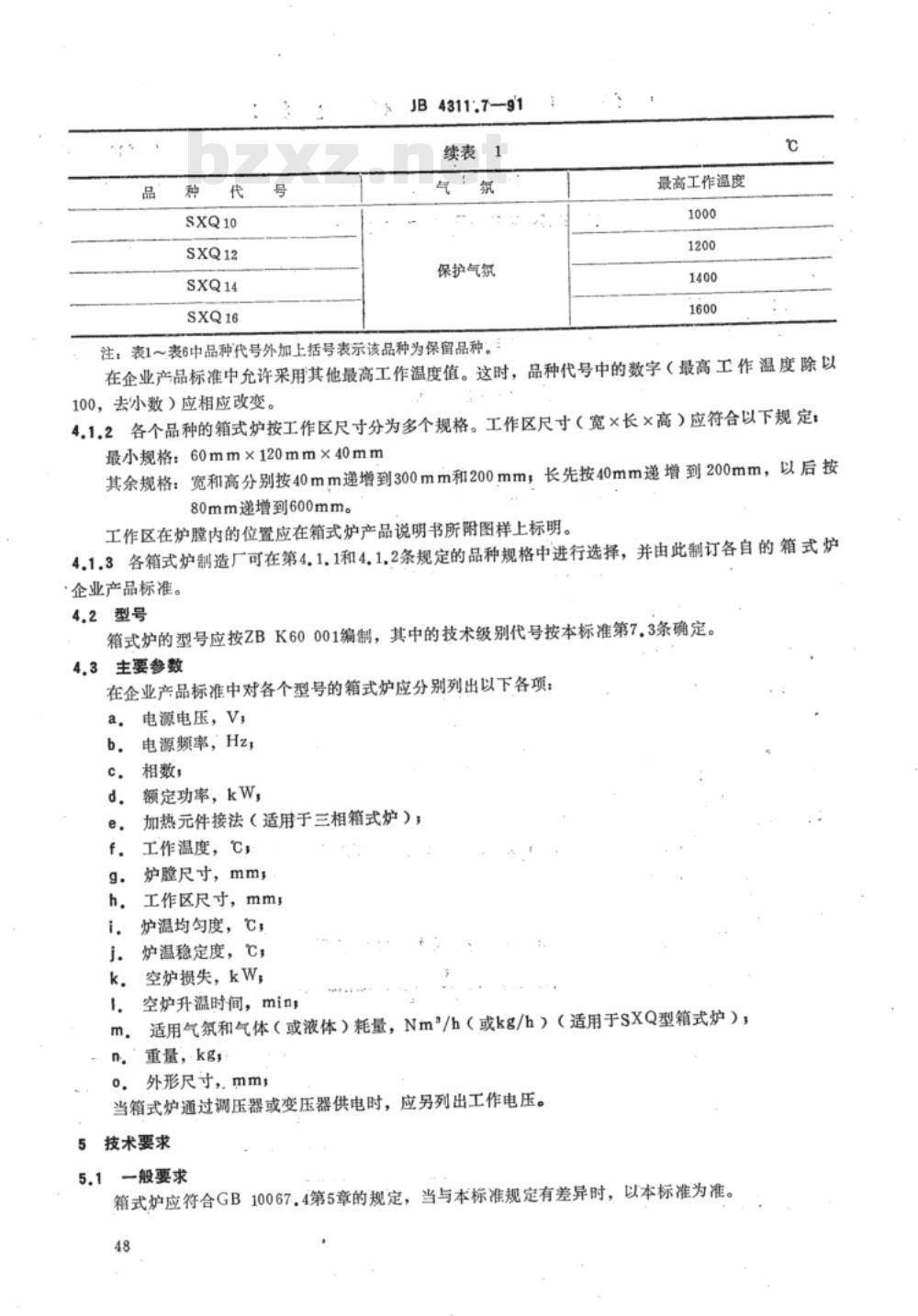

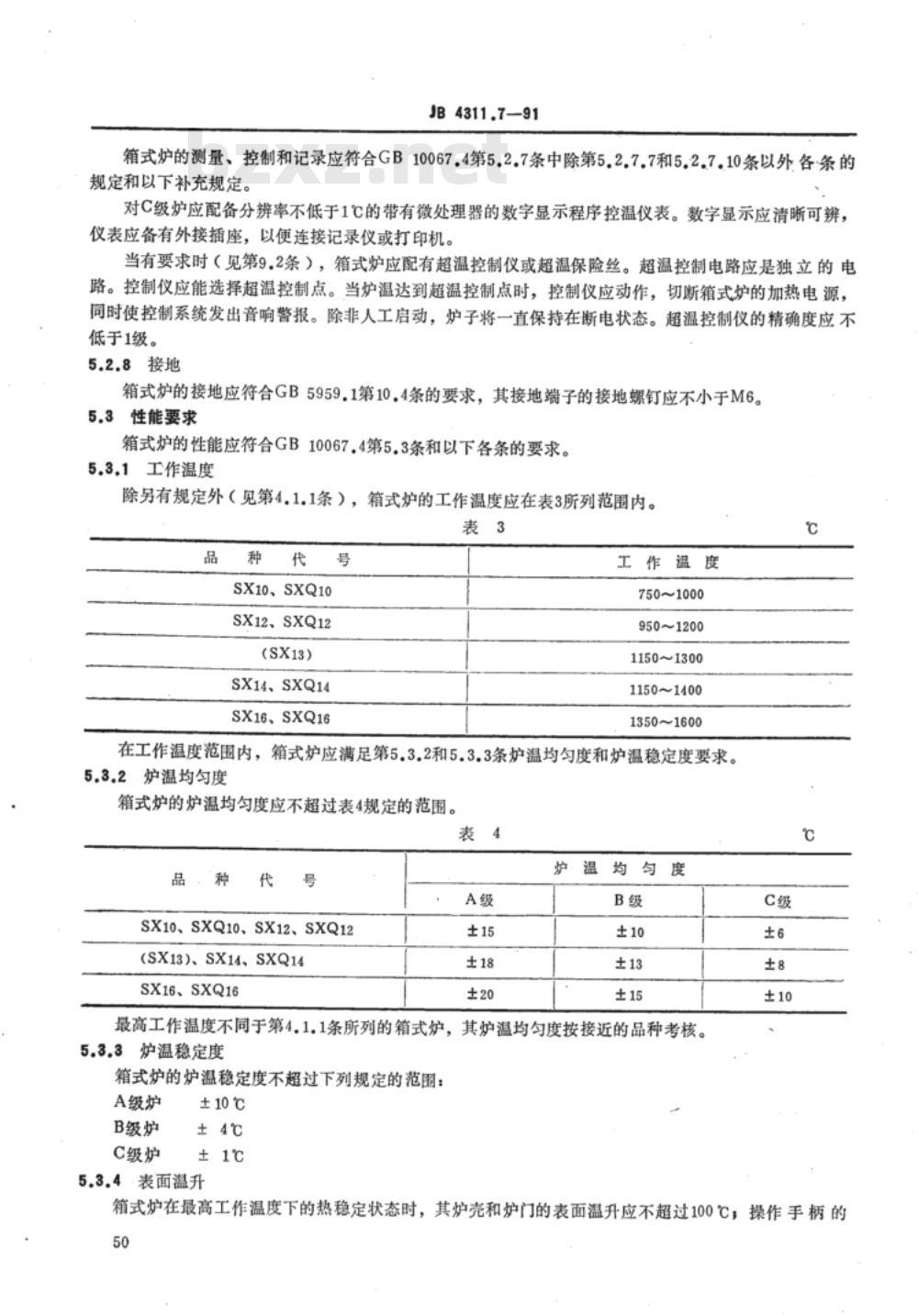

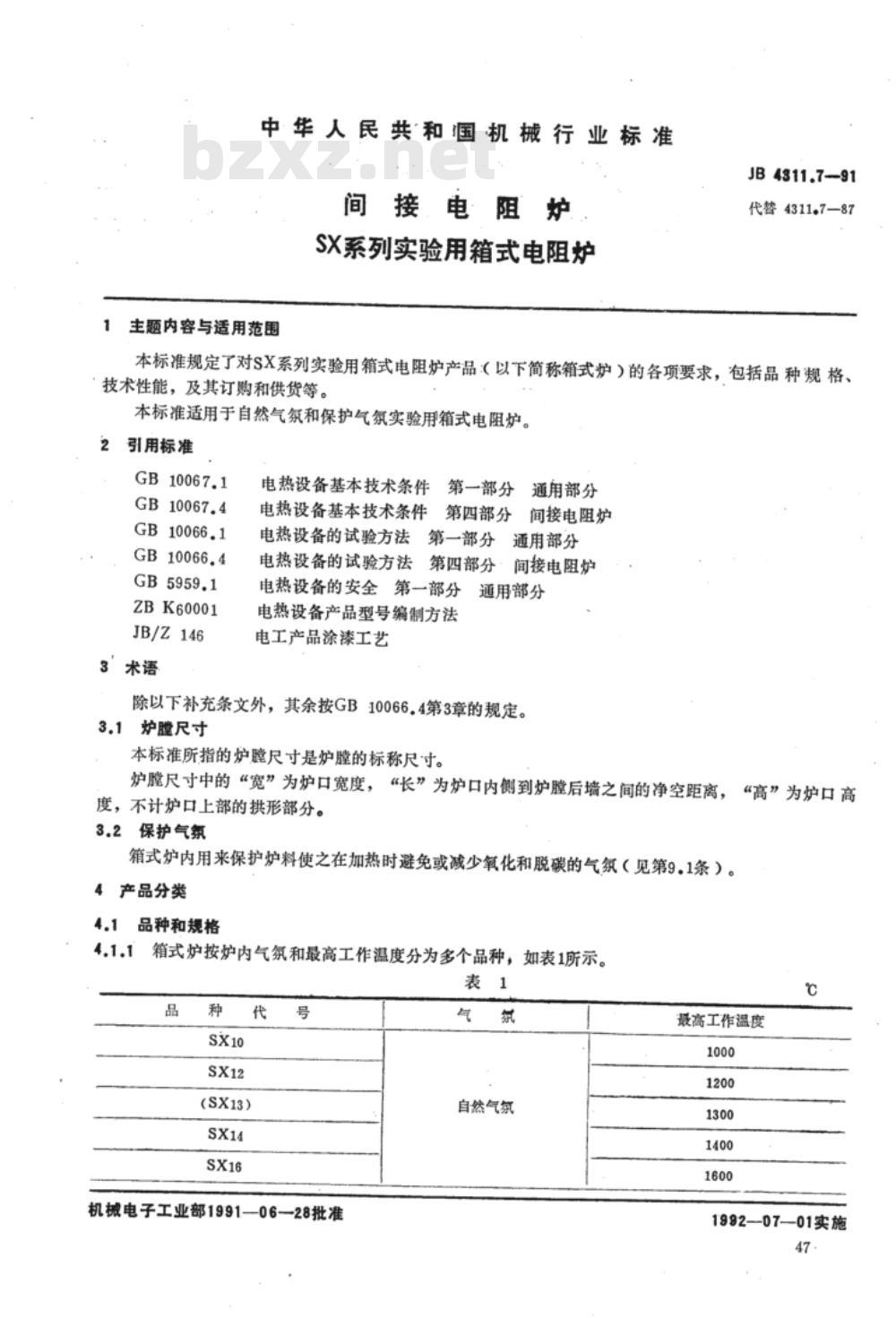

JB4311.7-91标准 前言 本标准为中华人民共和国机械行业标准，代替JB4311.7-87，规定了SX系列实验用箱式电阻炉（以下简称箱式炉）的各项要求，包括品种规格、技术性能及订购和供货要求。标准适用于自然气氛和保护气氛实验用箱式电阻炉。 1 范围 本标准适用于SX系列实验用箱式电阻炉，主要用于自然气氛或保护气氛下的实验加热、退火和正火工艺，也可适用于类似箱式炉的其他设计要求。 2 规范性引用文件 本标准引用的文件包括：GB10066.1、GB10066.4、GB10067.1、GB10067.4、GB5959.1、ZBK60001、JB/Z146。注日期的引用文件的修改单或修订版不自动适用。 3 术语和定义 除本标准补充条文外，按GB10066.4第3章执行。 3.1 炉膛尺寸 炉膛尺寸指炉膛的标称尺寸，“宽”为炉口宽度，“长”为炉口内侧到炉膛后墙的净空距离，“高”为炉口高度，不计炉口上部拱形部分。 3.2 保护气氛 箱式炉内用以保护炉料避免或减少氧化和脱碳的气氛（见第9.1条）。 4 产品分类 4.1 品种和规格 箱式炉按炉内气氛和最高工作温度分为多个品种（表1）： - SX10：自然气氛，1000℃ - SX12：自然气氛，1200℃ - SX13：自然气氛，1300℃（保留品种） - SX14：自然气氛，1400℃ - SX16：自然气氛，1600℃ - SXQ10：保护气氛，1000℃ - SXQ12：保护气氛，1200℃ - SXQ14：保护气氛，1400℃ - SXQ16：保护气氛，1600℃ 注：企业可采用其他最高工作温度，品种代号数字相应调整。 4.1.2 各品种箱式炉按工作区尺寸分为多个规格，工作区尺寸（宽×长×高）规定如下：最小规格60mm×120mm×40mm，其余规格宽和高按40mm递增至300mm和200mm，长先按40mm递增至200mm，之后按80mm递增至600mm。工作区位置应在说明书附图中标明。 4.1.3 制造厂可在规定品种规格中选择并制定企业产品标准。 4.2 型号 型号按ZBK60001编制，技术级别代号按本标准第7.3条确定。 4.3 主要参数 企业标准应列出每型号箱式炉的参数：电源电压(V)、电源频率(Hz)、相数、额定功率(kW)、加热元件接法、工作温度(℃)、炉膛尺寸(mm)、工作区尺寸(mm)、炉温均匀度(℃)、炉温稳定度(℃)、空炉损失(kW)、空炉升温时间(min)、适用气氛及气体/液体耗量(Nm³/h或kg/h)、重量(kg)、外形尺寸(mm)。采用调压器或变压器供电的箱式炉应另列工作电压。 5 技术要求 5.1 一般要求 箱式炉应符合GB10067.4第5章规定，如有差异以本标准为准。 5.2 对设计和制造的补充要求 5.2.1 总体设计 箱式炉主要由炉体和控制器组成，可组合为一体。炉体一般为台式。提供支架时按第9.2条要求。SXQ型箱式炉为气密结构，可在所需保护气氛下工作。 5.2.2 炉壳 炉壳由钢板制造并加固，焊接处可靠形成刚性结构。炉口所在炉面板用热变形小材料制成，结构防止翘曲。SXQ型炉壳焊接成气密整体，设有保护气体进出口管接头。非不锈钢或未表面处理钢板的外表面应喷涂耐热防护漆，涂漆精度不低于JB/Z146亚级。 5.2.3 炉衬 炉衬材料和结构应满足性能要求。C级炉除承载及易受碰撞部分外，全部采用耐火纤维。耐火炉衬箱式炉使用期限不少于3年，耐火纤维炉衬不少于1.5年。需随加热元件更换的炉衬使用期限不得低于加热元件使用期限。
