【机械行业标准(JB)】 矿井轴流式通风机

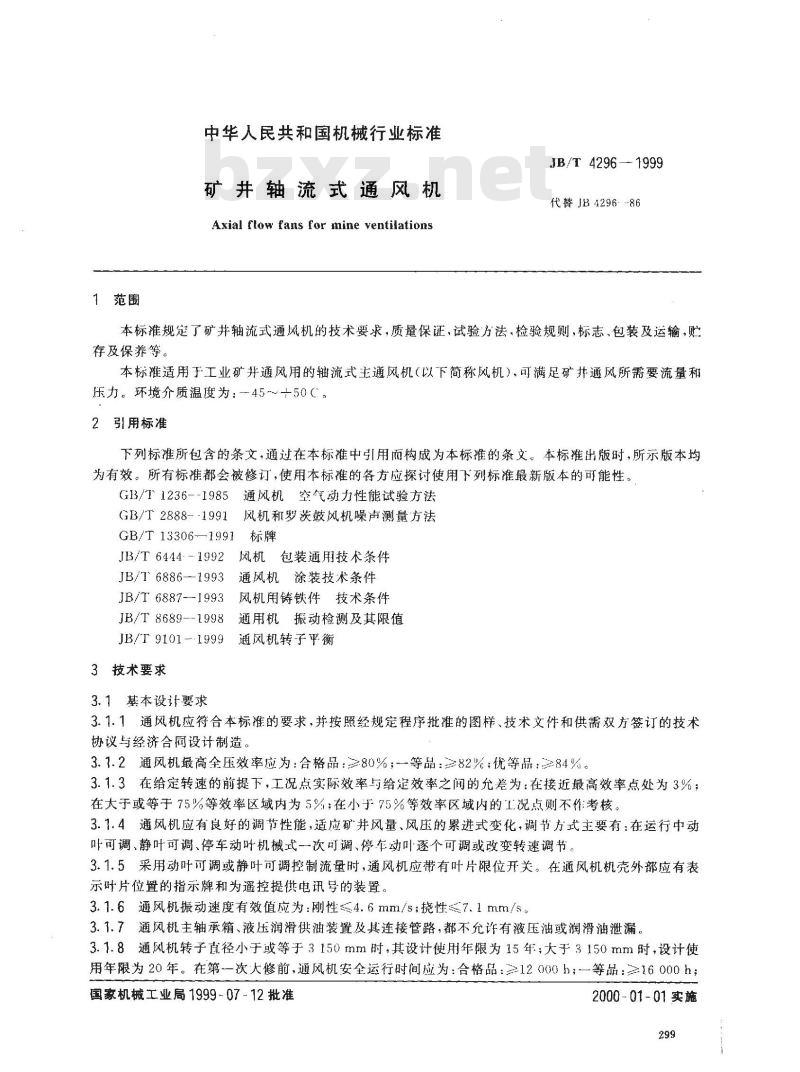

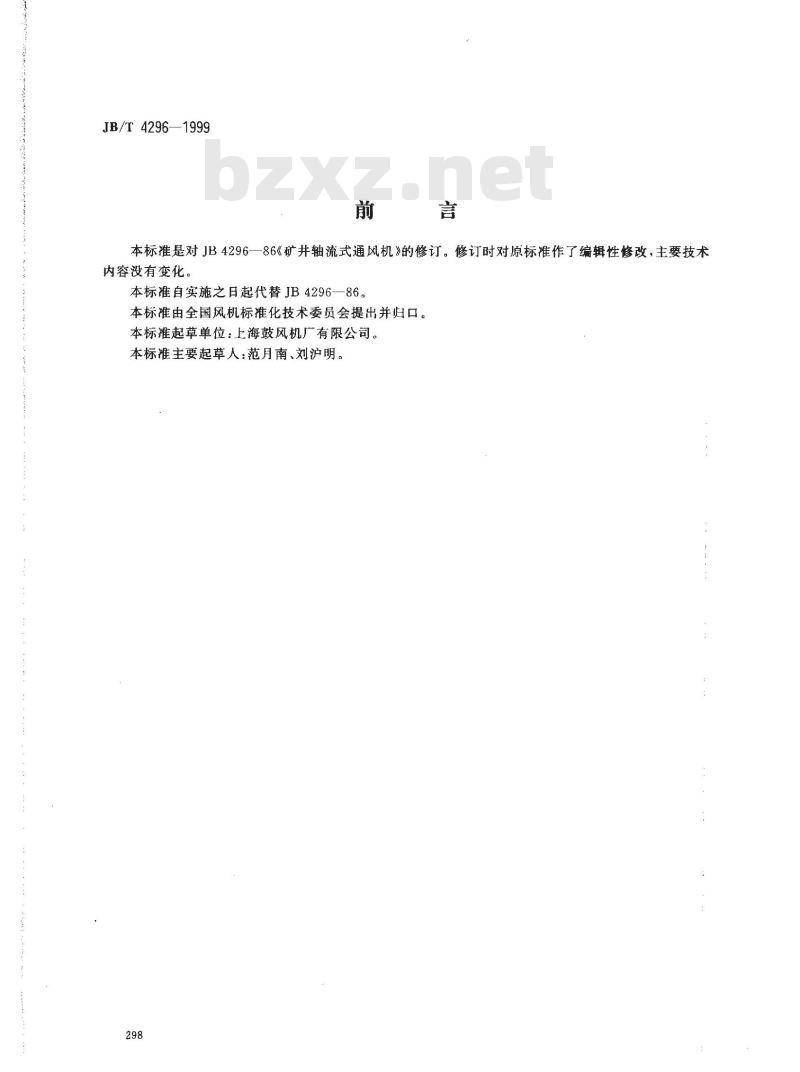

JB/T 4296—1999 前言 本标准是对JB 4296—86《矿井轴流式通风机》的修订。本次修订仅进行了编辑性修改，主要技术内容未发生变化。本标准自实施之日起代替JB 4296—86。 本标准由全国风机标准化技术委员会提出并归口，起草单位为上海鼓风机厂有限公司。主要起草人包括范月南、刘沪明。 中华人民共和国机械行业标准 矿井轴流式通风机 Axial flow fans for mine ventilations 1 范围 本标准规定了矿井轴流式通风机的技术要求、质量保证、试验方法、检验规则以及标志、包装、运输、贮存和保养等内容。 本标准适用于工业矿井通风用的轴流式主通风机（以下简称通风机），应能满足矿井通风所需的流量和压力要求。适用环境介质温度为-45℃～+50℃。 2 规范性引用文件 GB/T 1236—1985 通风机空气动力性能试验方法 GB/T 2888—1991 风机和罗茨鼓风机噪声测量方法 GB/T 13306—1991 标牌 JB/T 6444—1992 风机包装通用技术条件 JB/T 6886—1993 通风机涂装技术条件 JB/T 6887—1993 风机用铸铁件技术条件 JB/T 8689—1998 通用机械振动检测及其限值 JB/T 9101—1999 通风机转子平衡 3 技术要求 3.1 基本设计要求 3.1.1 通风机应符合本标准要求，并按经批准的图样、技术文件及供需双方签订的技术协议或合同进行设计制造。 3.1.2 通风机最高全压效率应达到： ——合格品：≥80%； ——一等品：≥82%； ——优等品：≥84%。 3.1.3 在给定转速条件下，实际效率与规定效率的允差为： ——接近最高效率点处：±3%； ——在≥75%效率区域内：±5%； ——低于75%效率区域不作考核。 3.1.4 通风机应具有良好的调节性能，以适应矿井风量和风压的变化。调节方式包括：运行中动叶可调、静叶可调、停机动叶机械一次调节、逐片调节或通过改变转速调节。 3.1.5 采用动叶或静叶调节时，应设置叶片限位开关。在机壳外应设叶片位置指示装置，并具备远程控制接口。 3.1.6 通风机振动速度有效值应符合： ——刚性支撑：≤4.6 mm/s； ——挠性支撑：≤7.1 mm/s。 3.1.7 主轴承箱及液压润滑系统及其管路不得有泄漏现象。 3.1.8 通风机设计使用年限： ——转子直径≤3150 mm：15年； ——转子直径＞3150 mm：20年。 在首次大修前的安全运行时间： ——合格品：≥12000 h； ——一等品：≥16000 h； ——优等品：≥24000 h。 3.1.9 通风机噪声应符合国家环保要求，其测量方法按GB/T 2888执行；如条件受限，可按供需双方协议执行。 3.1.10 通风机应设置喘振报警装置。 3.1.11 动叶片固有频率不得处于1倍、2倍、3倍转速及叶片通过频率±10%范围内。 3.1.12 在进气箱最低点应设置直径不小于50 mm的排水管或螺塞。 3.1.13 机壳与进气段、扩压器之间宜采用挠性连接，以减少振动影响。 3.1.14 系统设计应保证通风机进出口气流条件良好，合理布置弯头和管道；如需改变气流方向，应设置导流装置。 3.1.15 基础设计应避免共振，其固有频率应避开以下范围： 0.7n～1.3n及0.8(2n)～1.2(2n)（n为风机转速）。 3.1.16 进气段或扩压器应设置便于检修的密封人孔门。 3.1.17 各零部件应设置吊装装置，联轴器应配备防护罩。 3.1.18 主轴承可采用滚动轴承或滑动轴承，推荐使用滚动轴承。 3.1.19 轴承温度要求： ——滚动轴承正常工作温度≤70℃，最高不超过95℃； ——温升：合格品≤60℃，一等品≤55℃，优等品≤55℃； ——滑动轴承温度≤75℃。 3.2 材料要求 通风机所用材料应满足强度及使用要求。 4 质量保证 4.1 通风机铸铁件应符合JB/T 6887的规定。 4.2 在无特殊规定情况下，焊接质量应符合相关国家标准及图样、工艺要求，焊缝坡口型式和尺寸应符合有关标准规定。
