JB/T4289.4-1999

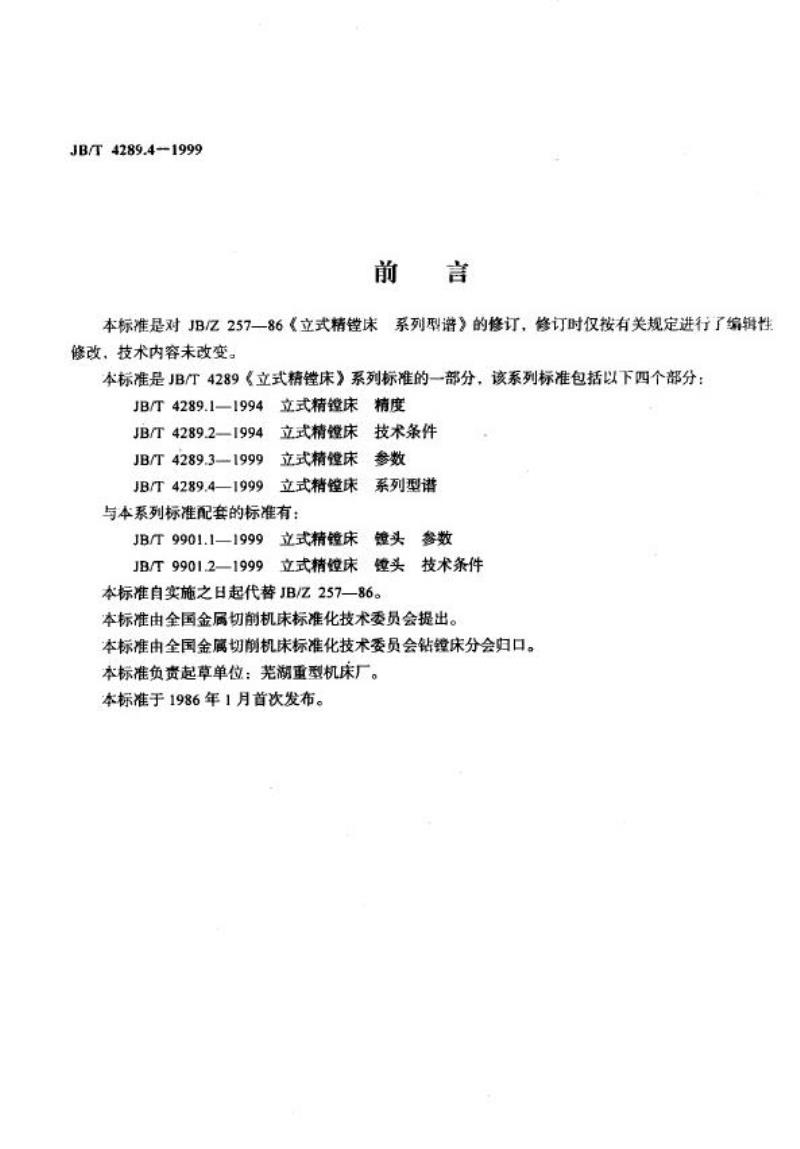

前
本标准是对JB/Z257—86《立式精镗床修改，技术内容未改变。
言
系列型谱》的修订，修订时仅按有关规定进行了编辑性本标准是JB/T4289《立式精镗床》系列标准的一部分，该系列标准包括以下四个部分：JB/T4289.1—1994立式精镜床www.bzxz.net
精度
JB/T4289.2—1994立式精镗床技术条件JB/T4289.3—1999立式精床参数JB/T4289.4—1999立式精镗床
与本系列标准配套的标准有：
系列型谱
JB/T9901.1—1999立式精镜床键头参数JB/T9901.2—1999立式精镜床镜头技术条件本标准自实施之日起代替JB/Z257—86。本标准由全国金属切前机床标准化技术委员会提出。本标准由全国金属切前机床标准化技术委员会钻橙床分会归口。本标准负责起草单位：芜湖重型机床厂。本标准于1986年1月首次发布。

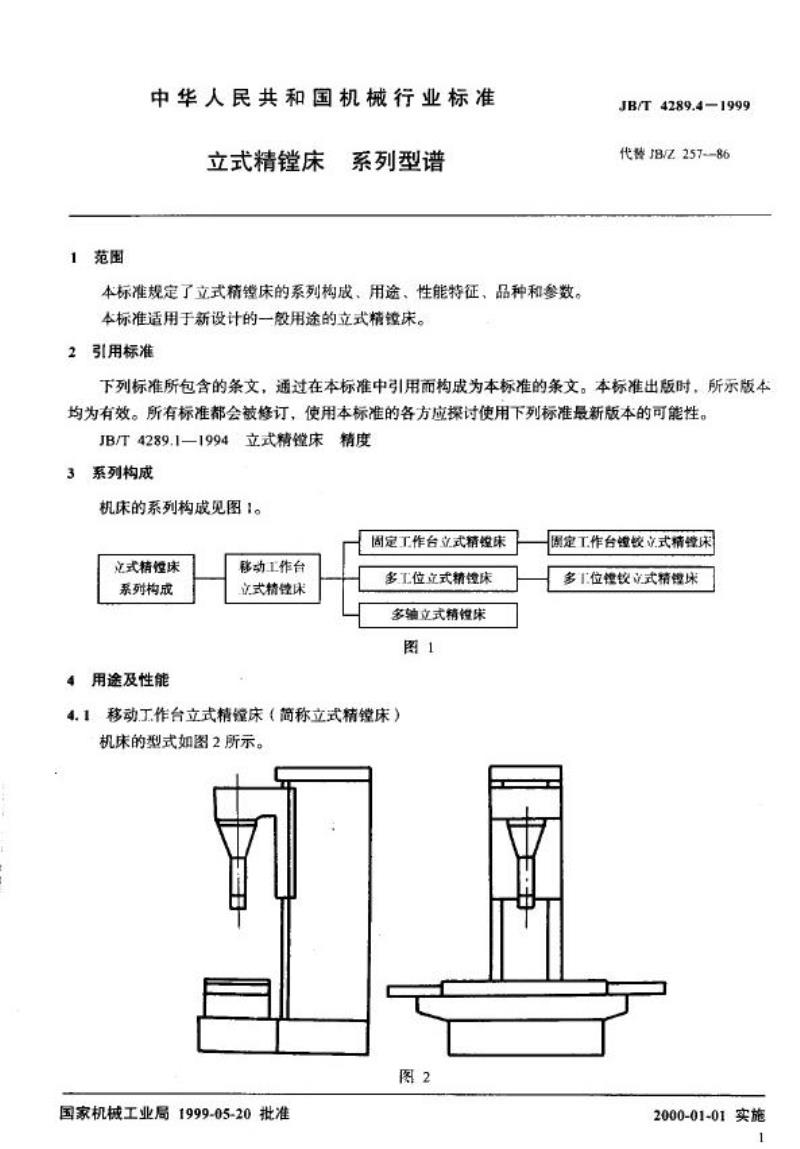

1范围
中华人民共和国机械行业标准
立式精镗床
系列型谱
本标准规定了立式精镗床的系列构成、用途、性能特征、品种和参数。本标准适用于新设计的一般用途的立式精镜床。引用标准
2
JB/T4289.4-1999
代替JB/Z257-86
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。JB4289.1—1994立式精镗床精度3
系列构成
机床的系列构成见图1。
固定工作台立式精镜床
之式精恒床
系列构成
用途及性能
移动工作台
立式精锂床
多工位立式精锂床
多轴立式精橙床
图1
4.1移动工作台立式精综床（简称立式精镗床）机床的型式如图2所示。
图2
国家机械工业局1999-05-20批准周定工作台锂较立式精续床
多1位锂钦立式精锂床
2000-01-01实施
JB/T4289.41999

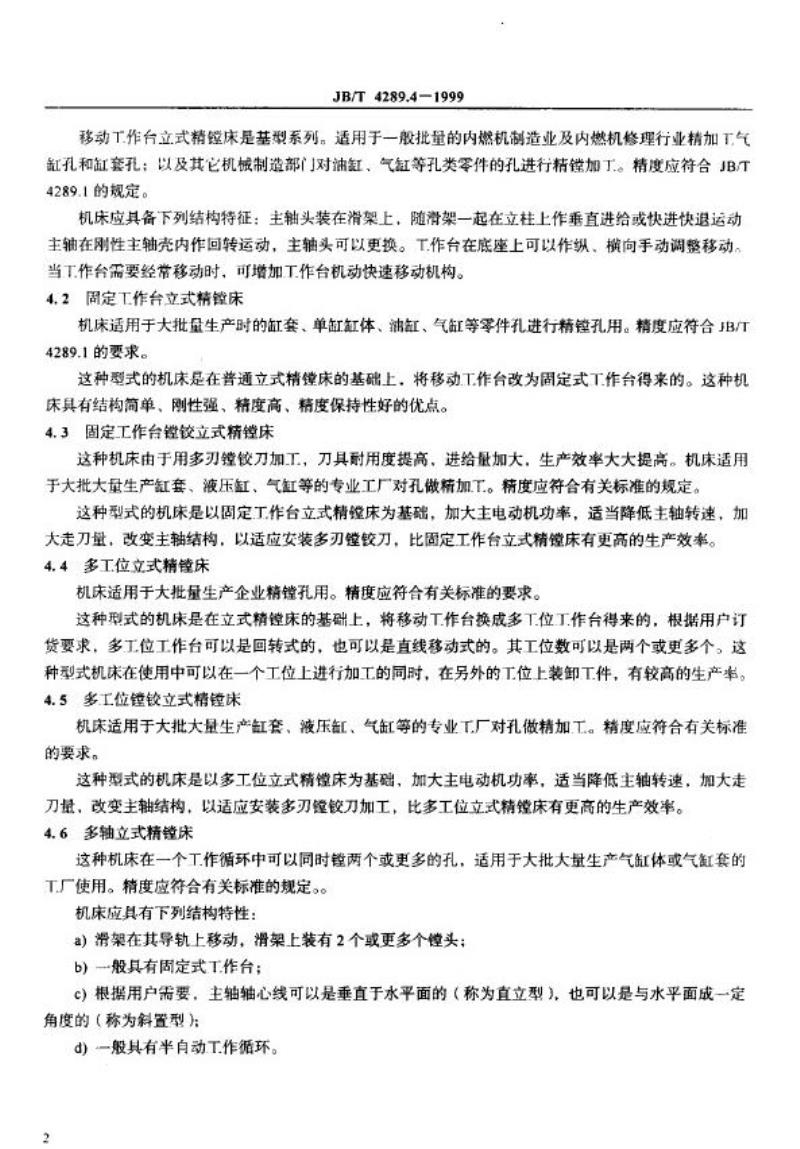

移动工作台立式精继床是基型系列。适用于一般批量的内燃机制造业及内燃机修理行业精加工气缸孔和缸套孔：以及其它机制造部门对油缸，气缸等孔类零件的孔进行精镗加工。精度应符合JBT4289.1的规定。
机床应其备下列结构特征：主轴头装在滑架上，随滑架一起在立柱上作垂直进给或快进快退运动主轴在刚性主轴壳内作回转运动，主轴头可以更换。工作台在底座上可以作纵、横向手动调整移动。当工作台需要经常移动时，可增加工作台机动快速移动机构。4.2周定工作台立式精床
机床适用于大批量生产时的缸套、单缸缸体、油缸、气缸等零件孔进行精镗孔用。精度应符合B门4289.1的要求。
这种型式的机床是在普通立式精镗床的基础上，将移动工作台改为固定式工作台得来的。这种机床具有结构简单、刚性强、精度高、精度保持性好的优点。4.3固定工作台销链立式精镗床
这种机床由于用多刃镗铰刀加工，刀具耐用度提高，进给量加大，生产效率大大提高。机床适用于大批大量生产缸套、液压缸、气缸等的专业工厂对孔做精加工。精度应符合有关标准的规定。这种型式的机床是以固定工作台立式精床为基础，加大主电动机功率，适当降低主轴转速，加大走刀量，改变主轴结构，以适应安装多刃镗较刀，比固定工作台立式精镗床有更高的生产效率。4.4多工位立式精床
机床适用于大批量生产企业精望孔用。精度应符合有关标准的要求。这种型式的机床是在立式精镗床的基础上，将移动工作台换成多工位工.作台得来的，根据用户订货要求，多工位工作台可以是回转式的，也可以是直线移动式的。其工位数可以是两个或更多个。这种型式机床在使用中可以在一个工位上进行加工的同时，在另外的工位上装卸工件，有较高的生产率。4.5多工位镜铰立式精链床
机床适用于大批大量生产缸套、液压缸、气缸等的专业T厂对孔做精加工。精度应符合有关标准的要求。
这种型式的机床是以多工位立式精镗床为基础，加大主电动机功率，适当降低主轴转速，加大走刀量，改变主轴结构，以适应安装多刃鐘铰刀加工，比多工位立式精床有更高的生产效率。4.6多轴立式精床
这种机床在一个工作循环中可以同时镗两个或更多的孔，适用于大批大量生产气缸体或气缸套的T厂使用。精度应符合有关标准的规定。。机床应具有下列结构特性：
a）滑架在其导轨上移动，滑架上装有2个或更多个镗头；b）一般具有固定式T.作台；
c）根据用户需要，主轴轴心线可以是垂直于水平面的（称为直立型），也可以是与水平面成一定角度的（称为斜置型)：
d）一般具有半自动工作循环。
2
5品种

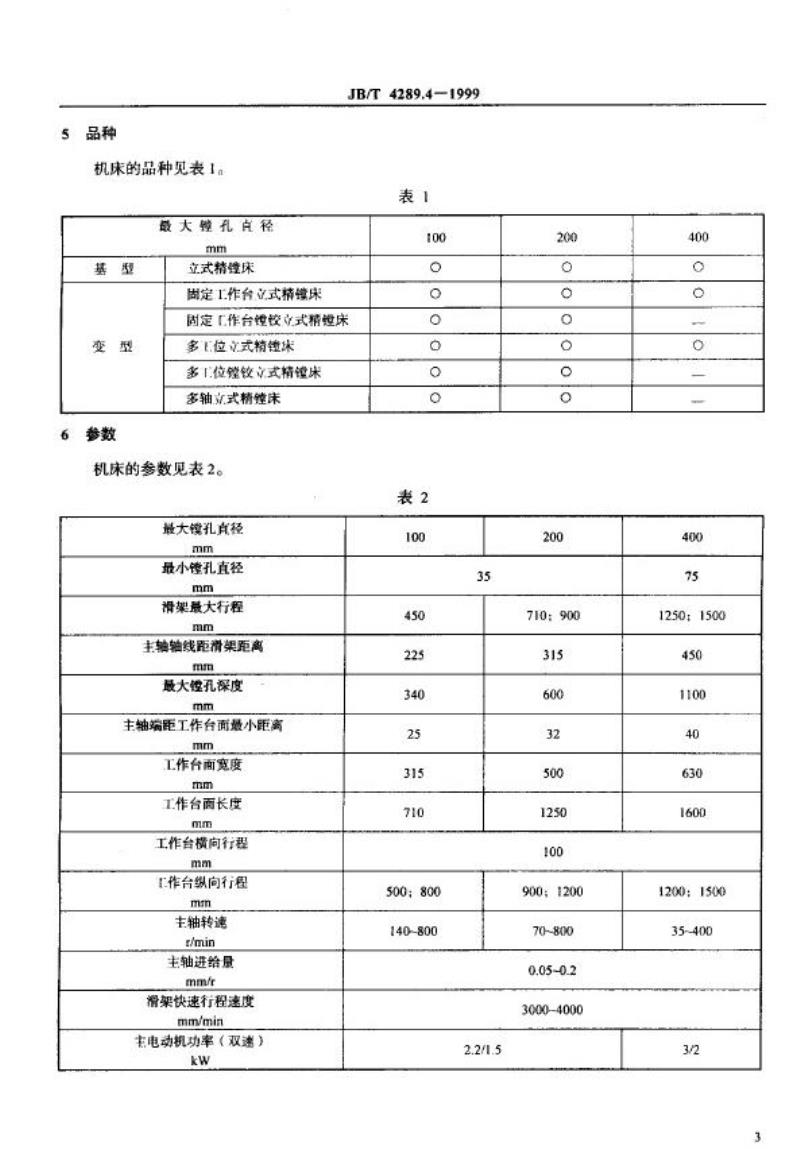

机床的品种见表1。
最大锂孔直径
mm
基型
变型
6参数
立式精壁床
固定工作台立式精镜床
JB/T4289.4—1999
表1
100
o
o
固定L作台锂较立式精障床
多E位立式精锂述
多「位望铰立式精镜床
多轴文式精鐘床
机床的参数见表2。
最大镜孔真径
mm
量小锋孔直径
mm
滑架最大行程
mm
主轴轴线距滑架距离
mm
最大孔深度
mm
主轴端距工作台面最小距离
mm
工作台面宽度
mm
工作台面长度
mm
工作台横向行程
mm
工作台纵向行程
mm
主轴转速
r/min
主轴进给量
mm/r
滑架快速行程速度
mm/min
主电动机功率（双速）
kw
o
o
o
o
表2
100
35
450
225
340
25
315
710
500;800
140-800
2.2/1.5
200
o
o
o
o
o
200
710:900
315
600
32
500
1250
100
900；1200
70-800
0.05-0.2
3000-4000
400
o
o
o
400
75
1250;1500
450
1100
40
630
1600
1200;1500
35~400
3/2
M
特殊附件
根据特殊订货可供应下列附件：a）钻镗小孔的特殊主轴：
b）T.件快速夹紧装置：
c）镗V型缸夹具：
d）金刚石砂轮磨刀机：
e）精确定深装置；
f对刀装置。
JB/T 4289.4-1999
