【电子行业标准(SJ)】 电子器件详细规范 ＷＨ１１２型预调电位器 评定水平Ｅ

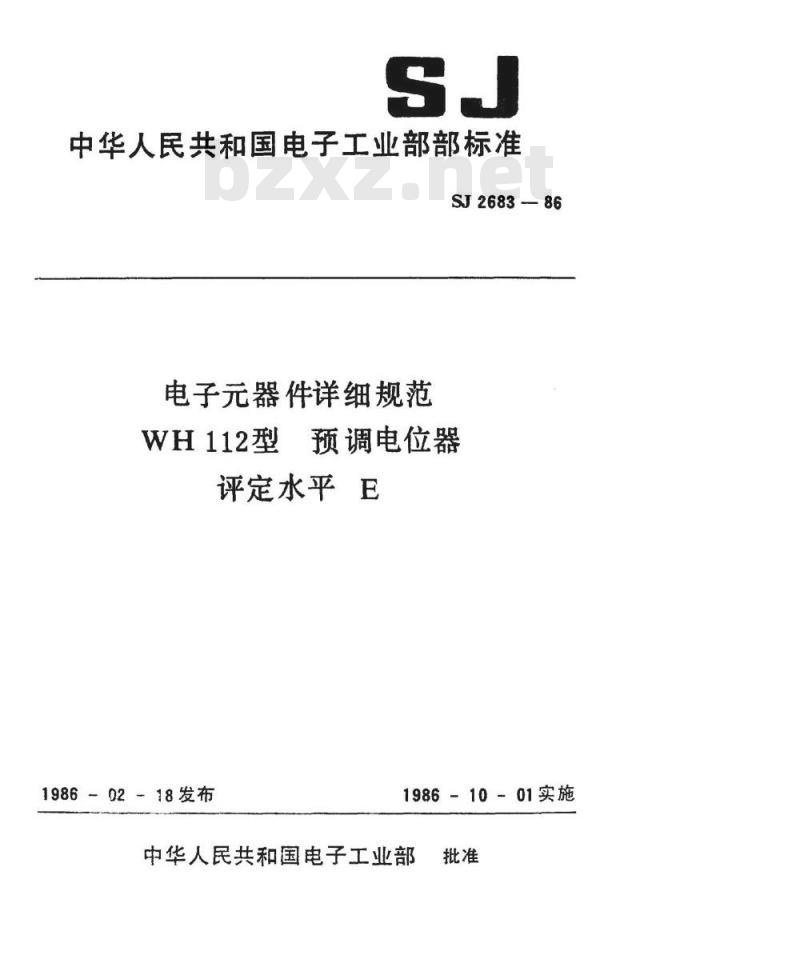

中华人民共和国电子工业部部标准SJ268386
电子元器件详细规范
WH112型
预调电位器
评定水平E
1986-02-18发布
1986-10-01实施
中华人民共和国电子工业部

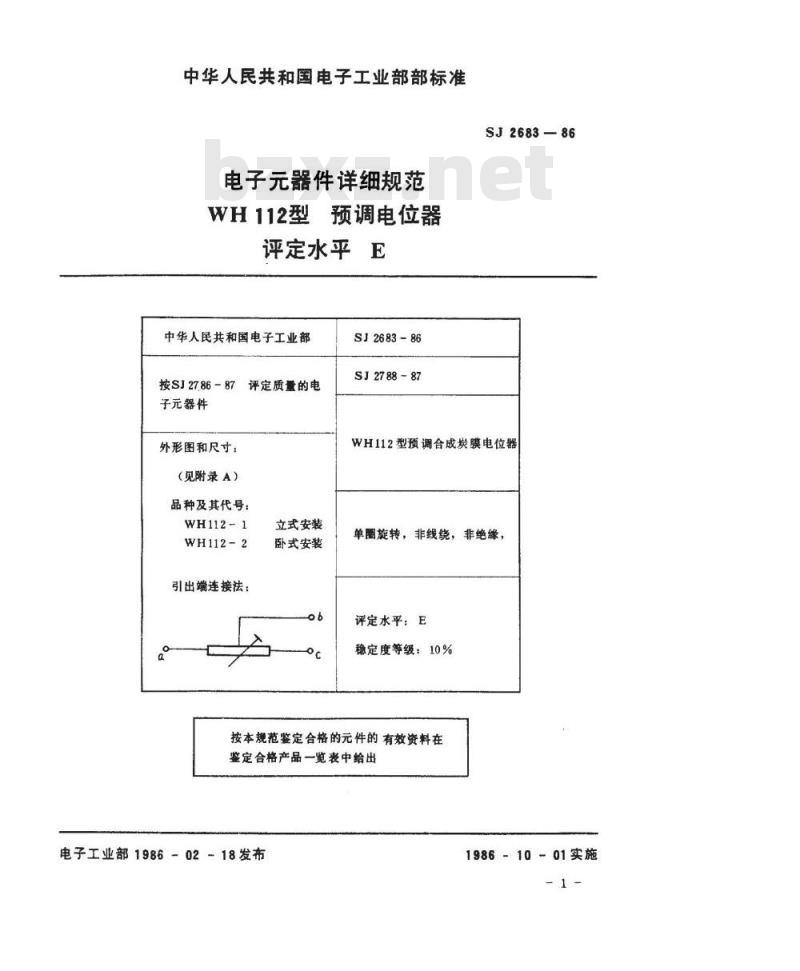

中华人民共和国电子工业部部标准电子元器件详细规范
WH112型预调电位器
评定水平E
中华人民共和国电子工业部
按SJ2786-87
子元器件
外形图和尺寸：
（见附录A）
评定质量的电
品种及其代号：
WH112-1
WH112-2
引出端连接法：
立式安装
卧式安装
SJ2683-86
SJ2788-87
SJ2683-86
WH112型预调合成炭膜电位器
单圈旋转，非线绕，非绝缘，
评定水平：E
稳定度等级：10%
按本规范鉴定合格的元件的有效资料在鉴定合格产品一览表中给出
电子工业部1986－02-18发布
1986-1001实施
1一般数据
推荐的安装方法
SJ2683—86

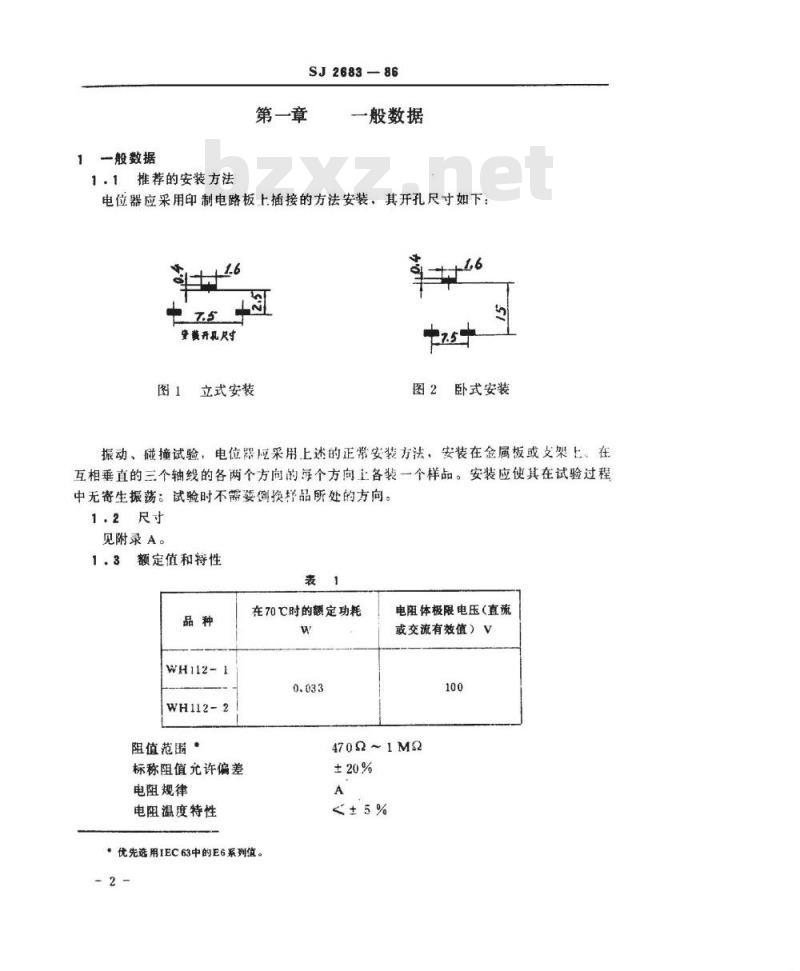

第一章
一般数据
电位器应采用印制电路板上插接的方法安装，其开孔尺寸如下：16
安业开乳尺
立式安装
图2卧式安装
振动、碰撞试验、电位器应采用上述的正常安装方法，安装在金属板或支架上。在互相垂直的三个轴线的各两个方向的每个方向上各装一个样品。安装应使其在试验过程中无寄生振荡：试验时不需要倒换样品所处的方向。1.2尺寸
见附录A。
额定值和特性
WH112-1
WH112-2
阻值范围·
标称阻值允许偏差
电阻规律
电阻温度特性
在70C时的额定功耗
电阻体极限电压（直流
或交流有效值）V
470Q~1MQ
，优先选用IEC63中的E6系列值。-2-

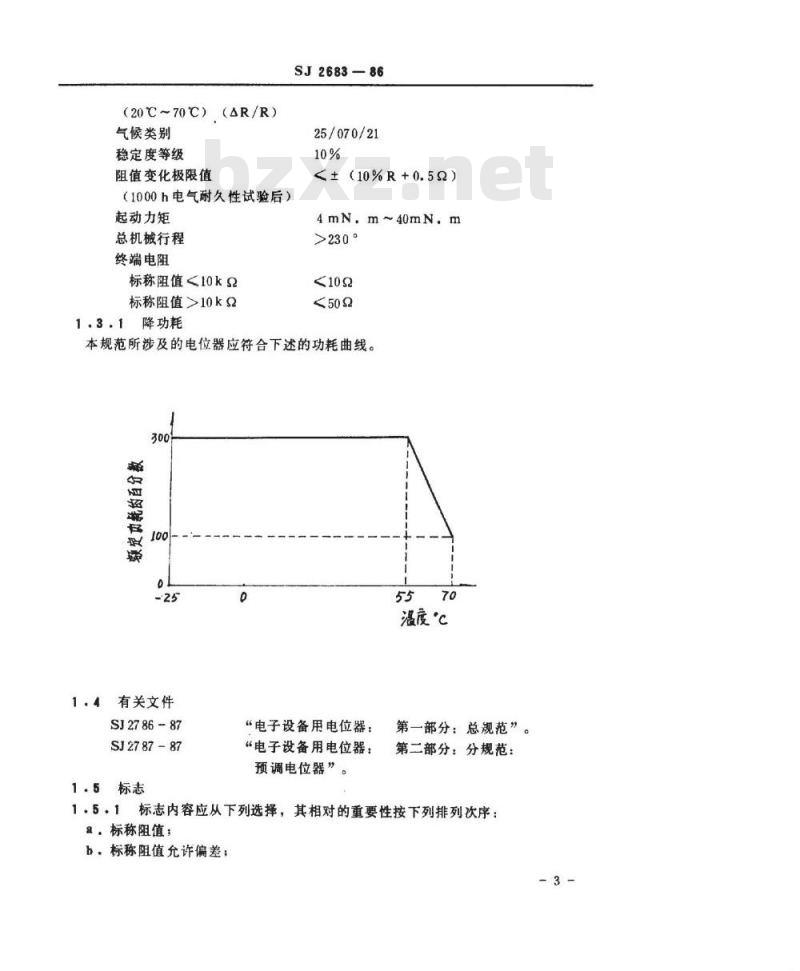

（20℃70℃）（AR/R)
气候类别
稳定度等级
阻值变化极限值
（1000h电气耐久性试验后）
起动力矩
总机械行程
终端电阻
标称阻值<10k
标称阻值>10k2
1.3.1降功耗
SJ2683-86
25/070/21
<±（10%R+0.50)
4mN.m~40mN.m
>230°
本规范所涉及的电位器应符合下述的功耗曲线。300
1.4有关文件
SJ2786-87
SJ278787
1.5标志
“电子设备用电位器：
“电子设备用电位器：
预调电位器”。
温度℃
第一部分：总规范”。
第二部分：分规范：bzxz.net
1.5.1标志内容应从下列选择，其相对的重要性按下列排列次序：a，标称阻值；
b，标称阻值允许偏差；
C·品种代号：
d·制造年、月；
e.制造厂商标；
f制造厂名称
g。电位器数量：
h，包装人员姓名或代号；
本详细规范编号。
SJ2683-86
1.5.2每个电位器上应清楚地标明a～c项。1，53电位器的包装盒上或标千上应标明上述全部内容。1.6定货资料
涉及本规范电位器的定单，应用文字或代码至少给出下列内容：a.标称阻值；
b.品种代号；
c。详细规范的编号及版本。
1·7放行批的证明记录
要求。
1、8附加内容（不作检验用）
无规定。
1，9对总规范和（或）分规范的规定增加或提高的严酷度和要求。无规定。
第二章
2检验要求
21程序
检验要求
2.1.1鉴定批准程序应按分规范SJ2787-87的3.2条。2.1.2质量-致性检验的试验一览表（表2）包括有抽样、周期、严酷度和要求。分规范的3.3.1条规定了试验批的组成。质质量一致性检验：整个批准范围内的各代表值，在一年内都应受到检验（仅对A、B和C组）
对电阻温度特性、耐焊接热和气候顺序试验，在试验前其样品应按总规范SJ2786-87第4.3条中的程序I进行干燥。表2
注：①除了环境试验的严酷度和输出比或阻值变化的极限值从分规范中选择有关条款外，试验和性能要求的条款号引自总规范SJ2786-87。②检查水平和AQL值选自IEC410号标准。-4-
③表中：
P=周期（以月为单位）
n=样本大小
SJ2688-86
C=合格判定数（允许不合格品数）D=破坏性的
ND=非破坏性的
IL=检套水平
AQL=合格质量水平
条款号和试验
(见法②)
A组枪验（逐批）
A1分组
外观检查
A2组分组
电阻体阻值
A3分组
尺寸（量规检验）
A4分组
终端电阻
连续性
IEC410
试验条件
（见注）
Rab和Rbc
见注②
性能要求
(见注）
标志清晰并符合本规范1.5
条的规定
按4.6.3条
按本规范1.2条的规定
按本规范1.3条的规定
按4.5.1条
条款号和试验
（见注①）
转动噪声
B组检验（逐批）
B1分组
起动力矩
B2分组
可焊性
条款号和试验
（见注①）
C组检验（周期）
C1分组
SJ2683—86
续表2
试验条件
（见注D）
方法B
槽焊法：
温度：235±5℃
持续时间：
浸入深度：（距离
电位器本体）
试验条件
（见注）
（见注②）
样本大小
和合格判定数
（见注③）
性能要求
（见注）
<3%R（标称阻值<6802
的<20Q）
以焊料润湿引出端并能自由流
动来检验镀层是否良好
性能要求
（见注①）
条款号和试验
（见注①）
电阻温度特性
终端止挡力矩
轴的推力和拉力
总机械行程
C2A组
C2组样本的一部分
引出端强度
耐焊接热
SJ268386
续表2
样本大小
试验条件
（见注①）
-25℃/±20℃
+20℃/+70℃
仅使用推力。施
加5N的推力
一按4.22.2条的
规定测连续性
按4.22.条的
规定测输出比
试验Uai拉力
试验Ub一弯曲
外观检查
电阻体阻值
方法1A
和合格判定数
（见注③）
性能要求
（见注①）
按4.3条的程序I
△R/R<±4.5%
AR/R<±5%
应不小于起动力矩上限值的5
倍，止挡应无变形和明显损
按4.5条的要求
>320°
无可见损伤
△R<±(5%R+0.1Q)
条款号和试验
（见注①）
C2B分组
C2分组样本的剩余部分
SJ2683-86
续表 2
样本大小
试验条件
（见注①）
持续时间：5S
电阻体阻值
终端电阻
Rab和Rbc
安装方法见本规范
加速度：390m/s2
碰撞次数：4000次
脉油特续时间：
外观检查
电阻体阻值
安装方法见本规范
程序B4
和合定判定数
（见注③）
赖率范围：10~55H
振幅：0.75mm
总持续时间：6h
试验期间的测量
电气连续性
最后测量
外观检查
输出比
性能要求
（见注①）
△R<±(2%R+0.1Q)
都应符合本规范1.3条的规定
无可见损伤
△R<±(5%R+0.1Q)
频率范围：10~55Hz
应无大于100us的电气间断
无可见损伤
条款和号试验
（见注@）
C2分组
C2A和C2B分组的样品
合并起来
就换颗序
一循环疆热
试验Db第·-周期
一赛冷
-德环热试验Dh
的余周期
一直流负衙
C.3分组
70C电气而久性耐
SJ2683-86
续表2
样本大小
试验条件
（见注?）
电阻体阻值
温度：+70℃
持续时间：16h
外观检查
摄度：-25℃
持续时间：2h
起动力矩
最后测量
外观检查
电阻体阻值
起动力矩
持续时间：1000h
一负荷加在引出端
a与c之间
在48、500、1000h
时检查：
外观检查
电阻体阻值
和合格判定数
（见注③）
性能要求
(见港?)
△R<±(5%R+0.1Q)
按4.3条的程序I
无可见损伤，标志清晰
3.5~150mN.m
按4.38.7条
无可见损伤
△R<±(10%R+0.5Q)
无可见损伤、标志清晰
△R<±（10%R+0.5Q)
条款号和试验
（见注?）
C4分组
机械耐久性
(电位器的）
D组检验（周期）
D1分组
稳态湿热
SJ2683-86
续表2
样本大小
试验条件
（见注①）
负荷加在引出端
a与b之间：
在48、500、1000h
时检查：
外观检查
a与b间的阻值
全部样品在1000h
时检查：
转动噪声、方法B
周数：200周
速度：5~10转/分
外观检查
电阻体限值
起动力矩
转动噪声
方法B
按4.39.2.2条
第一组4个样品
第二组4个样品
直流负荷
（安装方法见本规
范的1.1条）
最后测量
外观检查
电阻体阻值
和合格判定数
（见注③）
性能要求
（见注①）
应无可见损伤、标志清晰
AR<±(15%R+0.52)
无可见损伤
△R<±(10%+0.52)
3.5~50mN.m
按4.39.3条
无可见损伤、标志清晰
△R<±(10%R+0.5Q)
条款号和试验
见注）
D2分组
D3分组
尺寸（详细的）
D4分组
55℃电气耐性
SJ2683-86
续表2
样本大小
试验条件
（见注①）
电气连续性
起动力矩
转动噪声：方法B
不适用
持续时间：1000h
一负荷加在a与c
之间：
在48、500和1000
h时检查：
外观检查
电阻体阻值
一负荷加在a与b
之间：
在48、500和1000h
时检查：
外观检查
a与b之间的阻值
和合格判定数
（见注③）
性能要求
（见注①）
按4.5.1条
3.5~50mN.m
按本规范1.2条
无可见损伤、标志清晰
△R<±(10%R+0.5Q)
无可见损伤、标志清晰
△R<±(10%R+0.5Q)
