【电子行业标准(SJ)】 双极型插头和插座

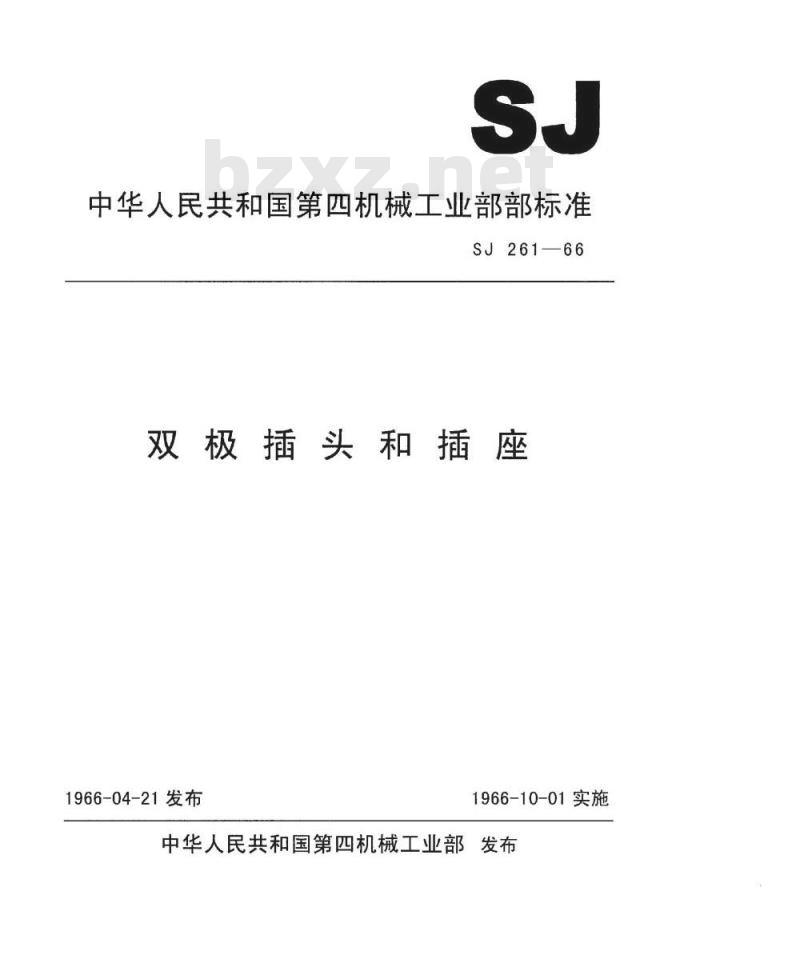

中华人民共和国第四机械工业部部标准SJ261—66
双极插头和插座
1966-04-21发布
1966-10-01实施
中华人民共和国第四机械工业部发布中华人民共和国第四机械工业部部标准双极插头和插座
SJ261—66

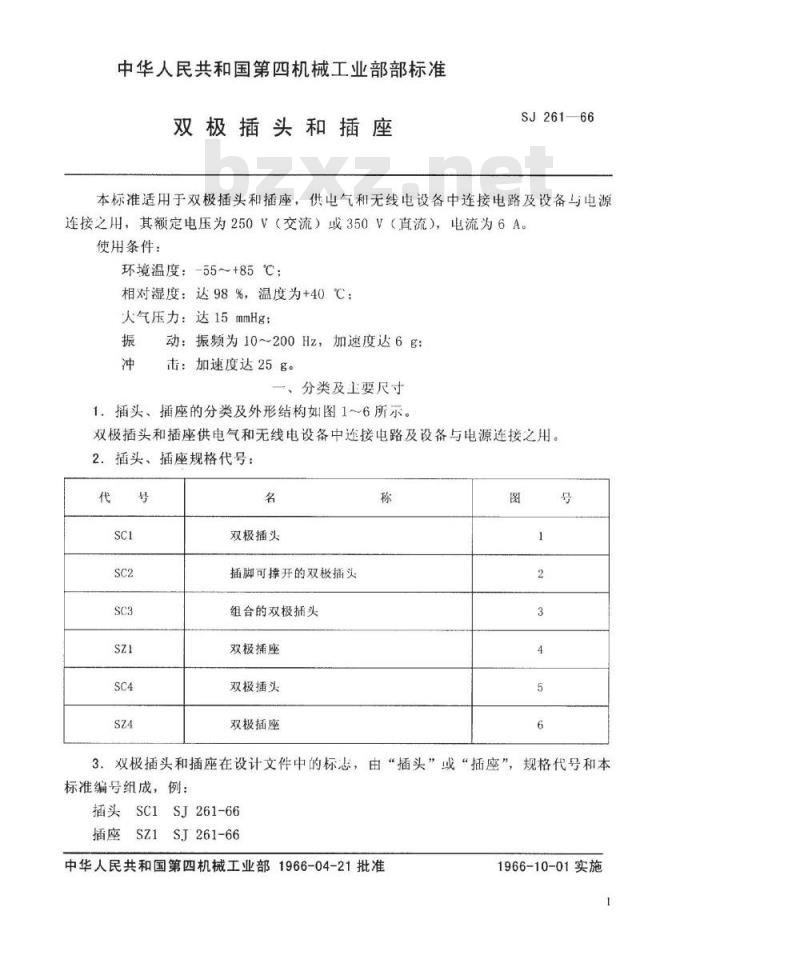

本标准适用于双极插头和插座，供出气和无线电设备中连接电路及设备与电源连接之用，其额定电压为250V（交流）或350V（直流），电流为6A。使用条件：
环境温度：-55～+85℃：
相对湿度：达98%，温度为+40℃：火气压力：达15mmHg：
动：振频为10～200Hz，加速度达6g：击：加速度达25g。
一、分类及主要尺寸
1插头、插座的分类及外形结构如图1～6所示。双极插头和插座供电气和无线电设备中连接电路及设备与电源连接之用。2．插头、插座规格代号：wwW.bzxz.Net
双极插头
插脚可撑开的双极插头
组合的双极插头
双极插座
双极插头
双极插座
3，双极插头和插座在设计文件中的标志，由“插头”或“插座”，规格代号和本标准编号组成，例：
插头SC1SJ261-66
插座SZ1SJ261-66
中华人民共和国第四机械工业部1966-04-21批准1966-10-01实施
SJ261—66

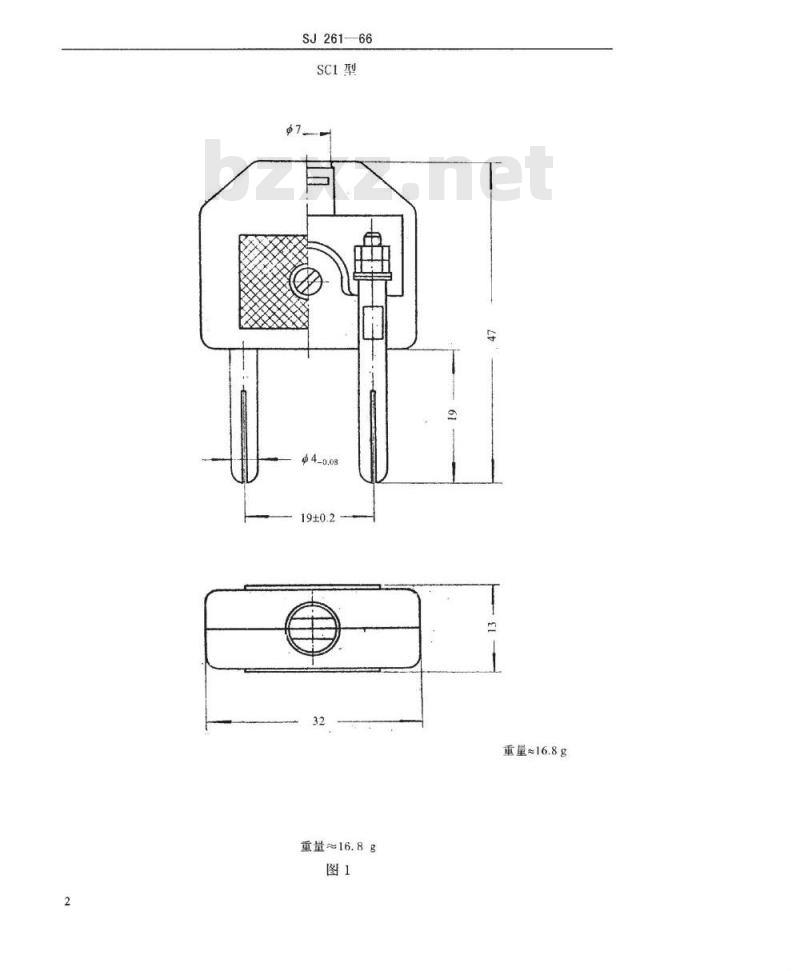

SC1型
重量~16.8g
重量=16.8g
SJ26166

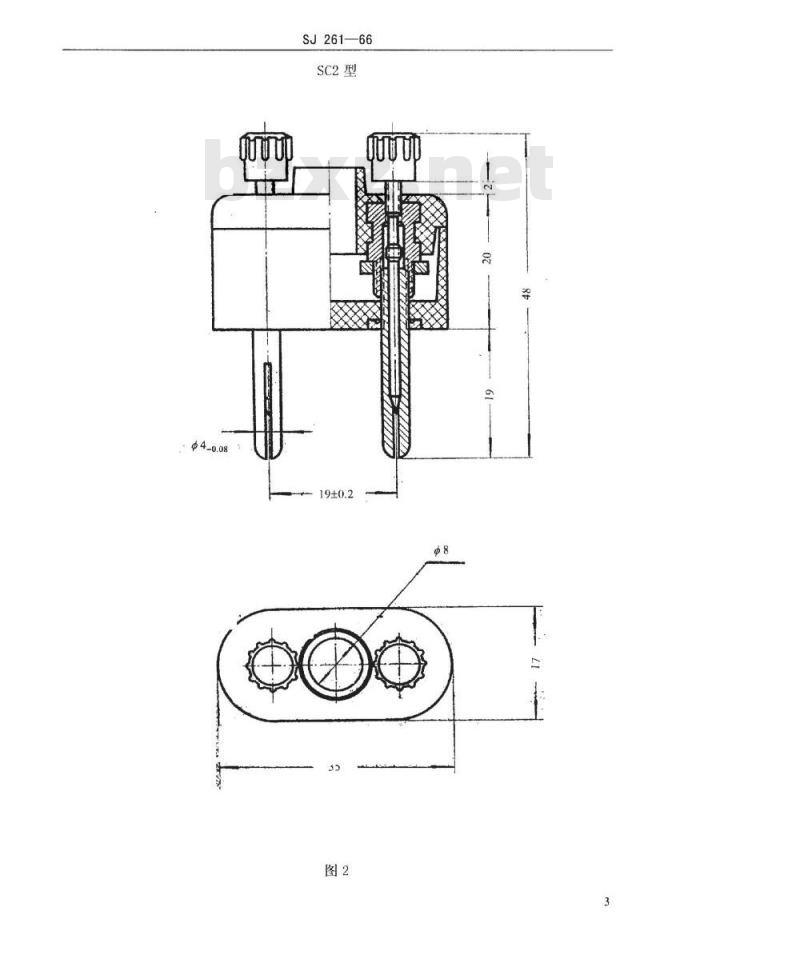

SC2型
SJ261—66

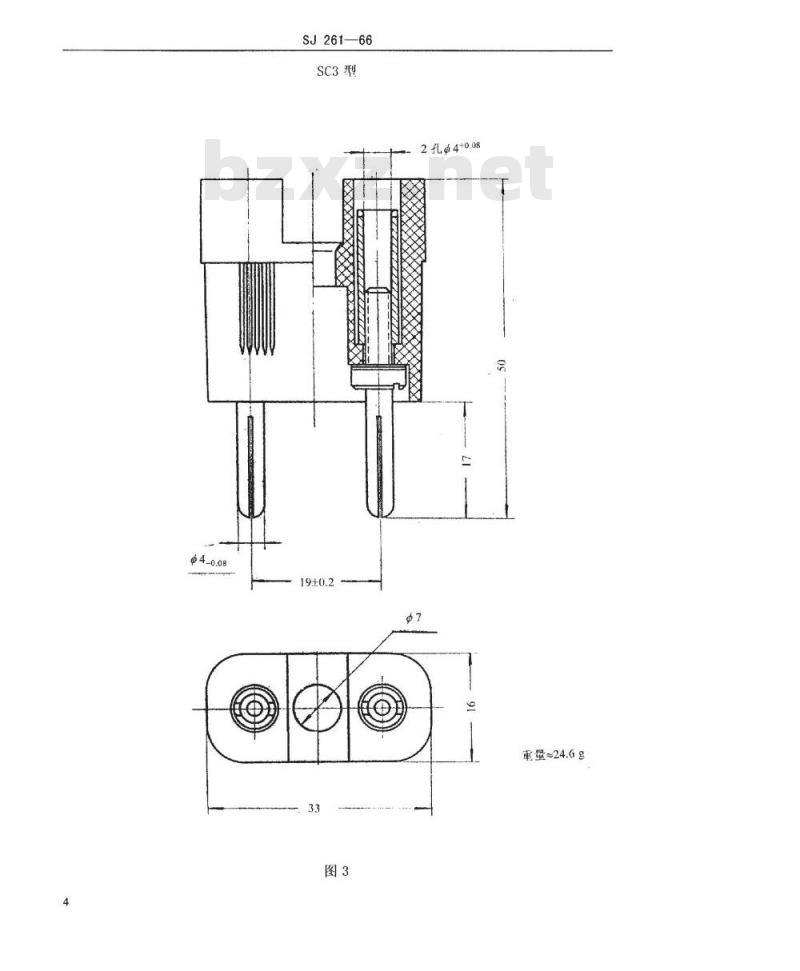

SC3型
孔4+0.08
重量~24.6g
SJ261-66
SZ1型
安装开孔尺寸
重量20g
2孔电4+0.08
扩孔深度1.7x90g
2孔10.5-0.24
SJ261-66
SC4型
重量~20.8g
SJ261--66
SZ4型
安装开孔尺寸
重量10.6g
2孔更3.5护孔更5.5×2.5
2孔3.5*010
SJ261—66
二、技术要求
4.插头、插座的结构、外形、安装和连接尺寸及重量，应符合本标准图1～6所示要求。
5.金属零作表面应清洁，无毛刺、诱蚀和涂复起层现象。塑料零件表面应平整，有光泽、无裂纹、气泡和肿胀现象。6.插头口插座中拨出的分离力应在1.5~4Kgf范用内。7.插头和插座接触连接之间的接触电阻应不人于0.01。8.插头、插座各导电部分之间和导电部分与壳体之间的绝缘电阻应不小丁1000Me。
9.插头、插座各导电部分之间和导电部分与壳体之问的绝缘，应能承受频率为50Hz，有效值为1500V的交流试验电压，而无击穿和飞弧现象。10.插头，插座各导电部分之间和导电部分与壳体之间的绝缘，在大气压力为15mmHg时，应能承受频率为50Hz，有效值为500V的交流电压，而无山穿和飞弧现象。11插头、插座在温度为+85℃时，应能经受额定负荷，此后：（1）接触对应能经受额定负荷150%的短时间过负荷。（2）绝缘电阻应不小于100MQ。12.插头、插座应能经受温度为-55℃的作用，此后：应无机械损伤，金属零件表面应无锈蚀。
13.插头、插座应能经受相对湿度达98%，温度为+40℃的作用，此后：（1）绝缘电阻应不小于50M：
（2）绝缘应能承受频率为50Hz，有效值为1000V的交流试验电压，而无击穿和飞弧现象；
（3）金属零件表面应无锈蚀，塑料零作表面应无肿胀、气泡和裂纹。14.插头和插座连接后，应能经受加速度达6g的振动而无机械损伤和电接触的损坏。
15.插头和插座连接后，应能经受加速度达25g的冲击，而无机械损伤利电接触的损坏。此后：拔出分离力应在1.5～4Kgf的范围内。16.插头、插座应能经受插拔10000次的作用。此后：（1）拨出分离力应在1.5～4Kgf的范围内：（2）接触电阻应不大于0.022。三、验收规则
17.交收试验从每批提交的产品中抽取2%，但不少于5个试样，并按第4、5、6～9条的要求和顺序进行。
已包装好的插头、插座，取一箱按第35和36条进行检查。18.在交收试验时，即使有一个试样不符合第17条中所规定的任何一项的要求8
SJ261--66
时，则应从该批产品中按第17条规定，抽取两倍数量的试样，按不合格项日进行复验。
在复验时，即使仍有一个试样不符合该项要求，则整批退回制造厂。19，例行试验由制造厂技术检验部门每半年进行一次，并在改变结构、制造「艺或换用材料时亦需进行。
根据订货方的要求，可提供例行试验的记录。经过例行试验的产品，不得作为成品交货。20.例行试验从当前生产的，并经交收试验合格的产品中，按每一型号抽取10个试样，并按第4、5、6～16条的要求和顺序进行。21.在例行试验时，即使有一试样不符合第20条中所规定的任何一项的要求时，则应按20条规定，抽取两倍数量的试样进行复验。在复验时，即使仍有一个试样不符合要求，则应在生产中我出产品疵病的原因，并采取措施加以消除。
四、试验方法
22.如在技术要求中没有说明时，则各项试验均应在温度为+20土5℃，相对湿度为65土15%和人气压力为75030mmHg的正常气候条件下进行。23.按第4、5条检验结构、各种尺寸、重量和表面质量时，用外观法及能保证图纸规定精度要求的任何量具测量，并与图纸核对。重量用测量误差不大于5g的秤称量。
24.按第6条检验插头和插座的拔出分离力时，可用测力计或误差不大于土10%的其他方法进行。检验时，插头、插座应预先插拨15次后进行。25.：按第7条检验接触电阻时，可用电压表一电流表法或其他直读式仪表进行，测量误差不人于土10%。
26.按第8条检验绝缘电阻时，按无线电专业标准NE0.005。0.004接换与安装零件的绝缘电阻测定方法”或测量误差不人丁土10%的其他方法进行。27.按第9条检验耐试验电压时，按无线电专业标准NE0.005。0.003“接换与安装零件的绝缘抗电强度检查方法”或用试验电压测量误差不人于%的其他方法进行。
28按第10条检验在低气压条件下的试验电压时，将试样放入低气压箱内，并按第27条所述方法进行。箱内人气压力的测量误差不人于土1mmHg。29.按第11条检验耐热性时，将试样放入预先调至+85土2℃C的高温箱内。试验时，试样的接触对上应加上额定负荷。试样在高温箱内保持4小时内，在箱内加过负荷5分钟。
然后，试样从箱内取出，在5分钟内按第26条所述方法测完绝缘电阻，或在箱内测量。
SJ261-66
30.按第12条检验耐寒性时，将试样放入预先调至-60+2℃的低温箱内，保持2小时。
然后，试样从箱内取出，在正常条件放置2小时，用外观法检验金属零件表面有无锈蚀和试样有无机械损伤。31，按第13条检验耐湿性时，将试样放入温箱内，并使相对湿度达到95~98%，温度为+40土2℃，保持48小时。然后，在箱内按第26条所述方法测量绝缘电阻，第27条所述方法检验试验电压。试样在止常条件下放置1小时后，用外观法检验金属零件表面有无锈蚀，塑料零件表面有无肿胀、气泡和裂纹。注：允许试样自温湿箱内取出后，在5分钟内测完绝缘电阻和试验电压。32.按第14条检验振动性能时，在振频为10～200Hz，加速度度达6g的振动台上共振动4小时，并在表1所示的分频段范用内均勾地调节频率，各分频段所占的时间应相等。
50~-70
70~-100
100--130
振动台的振幅在各分频段最高振频时应符合表1的数值。振幅人于0.3mm时，其测量误差不人于士0.05mm：振幅小于等于0.3mm时，其测量误差不人于土0.01mm；频率低于等于70Hz时，其测量误差不人丁土2Hz；频率高丁70Hz时，其测量误差不大于士5Hz。130-160
160--200
试验时，按图所示二个位置，将试样装在支座上，然后紧固在振动台上，试样在二个位置上的分布应人体相等。7777777777
试验时，插头、插座的触点对应通以0.1～0.2A的电流，并用示波器或其他无惯性的指示器检验电接触情况。试验后，用外观法检验试样有无机械损伤。33.按第15条检验冲击性能时，在冲频为每分钟60～80次，加速度达25g的10
冲击台上连续冲击4000次。
SJ261--66
试验时，试样在冲击台上的固定方法利电接触情况的检验方法与第32条相同。试验后，用外观法检验试样有无机械损伤，按第24条所述方法测量拨出分离力。34.按第16条检验耐磨性时，用每分钟插拨20～30次的往复直线运动装置进行。插座的固定位置应使插头能对正中心。然后，按第24条所述方法测量拨出分离力，第25条所述方法测量接触电阻。五、包装和标志
35．成品应用石腊纸或其他类似的材料包好，放在硬纸盒内。在硬纸盒上应有标纸，其上注明：（1）制造厂商标：
（2）插头、插座的型号及本标准的编号：（3）插头、插座的数量：
（4）包装人员姓名或代号：
（5）包装日期：
（6）制造厂技术检验部门印鉴。36.装有插头、插座的硬纸盒，应放在干燥的木箱中，箱内垫以沥青纸，在纸盒与木箱之间的空隙中，用瓦楞纸或干木丝填充，在箱盖的沥青纸下，放入装箱单，其上注明：
（1）制造厂商标：
（2）插头、插座的型号及本标准的编号：（3）内装盒数及插头、插座总数（4）包装人员姓名或代号：
（5）装箱日期：
（6）箱的重量（kg）；
（7）制造厂技术检验部门印鉴。箱上应标明重量、编号等，并应标明“防湿”、“小心”等字样。六、保管和运输
37.包装好的播头、插座应存在坏境温度为-5～+35℃，相对湿度在80%以下，周围空气中没有酸性、碱性和其他化学性蒸汽的库房里。38．包装成箱的插头、插座在能够避免雨、雪等直接影响的条件下，可用任何运输「具运送。
