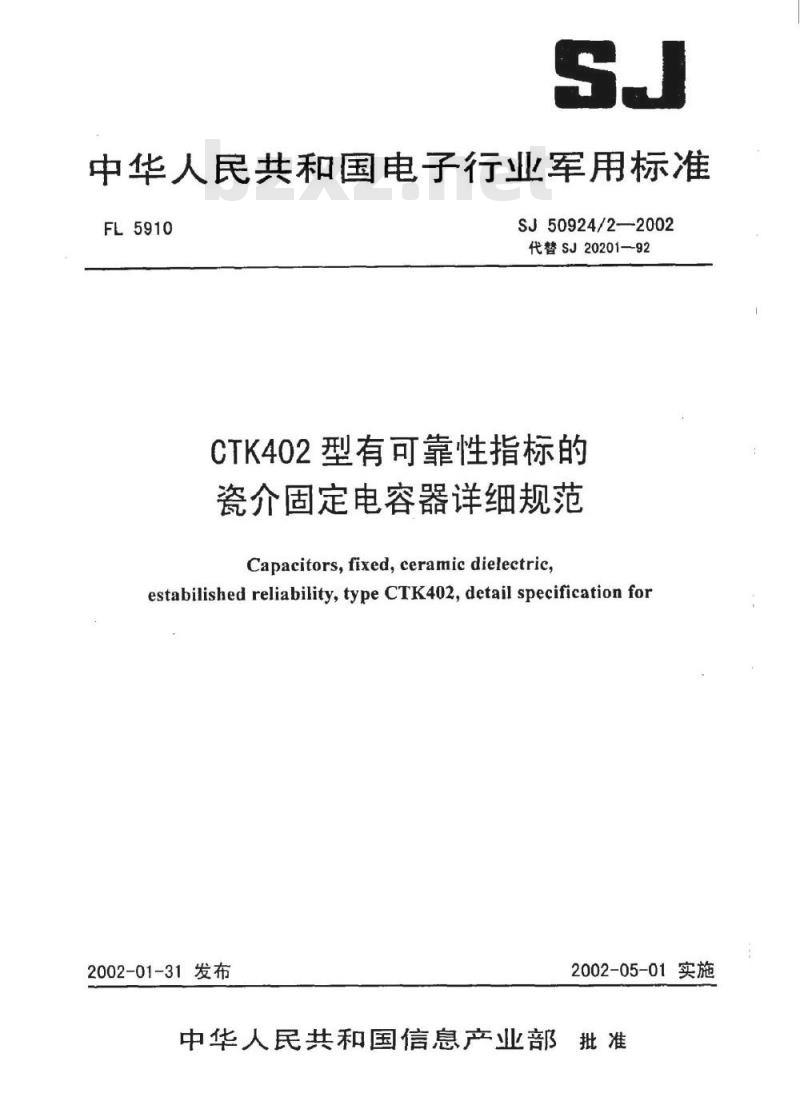

【行业标准】 CTK402型有可靠性指标的瓷介固定电容器详细规范

中华人民共和国电子行业军用标准FL5910
SJ50924/2—2002
代替SJ20201—92
CTK402型有可靠性指标的
瓷介固定电容器详细规范
Capacitors,fixed,ceramic dielectric,estabilished reliability, type CTK402, detail specification for2002-01-31发布
2002-05-01实施

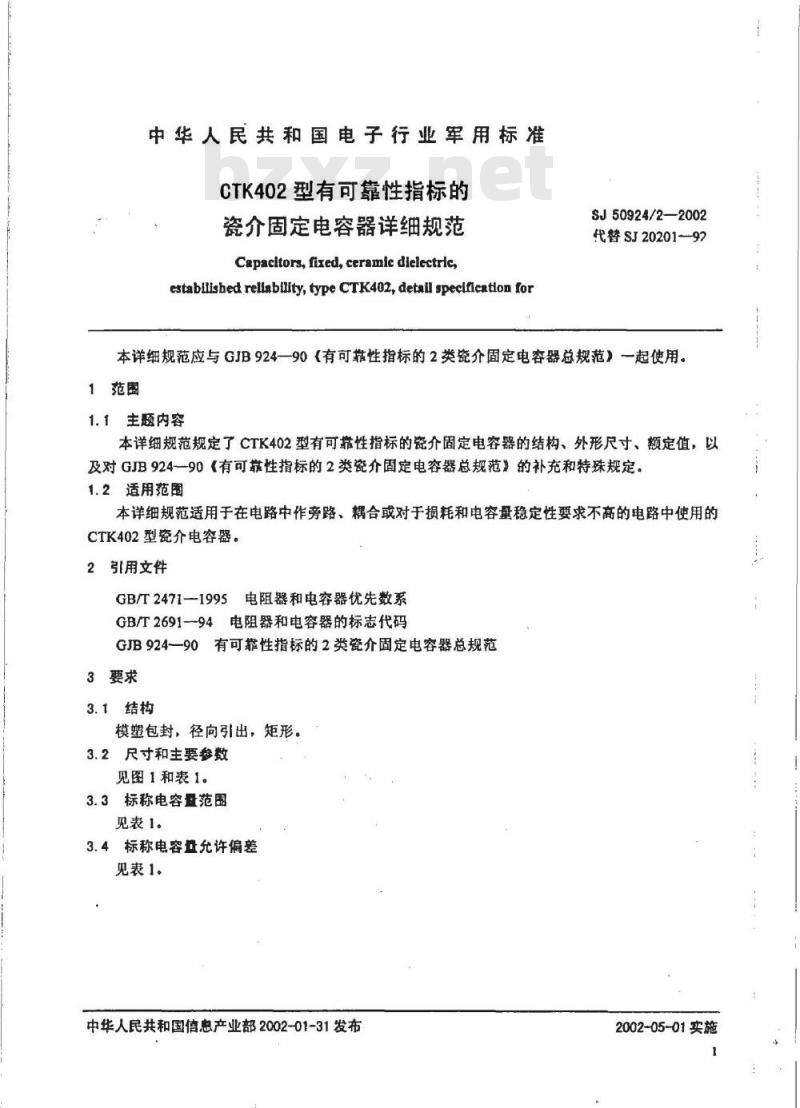

中华人民共和国信息产业部批准中华人民共和国电子行业军用标准CTK402型有可靠性指标的
瓷介固定电容器详细规范
Capacitors,fixed, ceramic dielectricestabilishedreliability,typeCTK402,detail specificationforSJ50924/2—2002
代替SJ20201-97
本详细规范应与GJB924—90《有可靠性指标的2类瓷介固定电容器总规范》一起使用。1范围
1.1主题内容
本详细规范规定了CTK402型有可靠性指标的瓷介固定电容器的结构、外形尺寸、额定值，以及对GJB924—90《有可靠性指标的2类瓷介固定电容器总规范》的补充和特殊规定。1.2适用范围
本详细规范适用于在电路中作旁路、耦合或对于损耗和电容量稳定性要求不高的电路中使用的CTK402型瓷介电容器。免费标准下载网bzxz
2引用文件
GB/T2471—1995电阻器和电容器优先数系GB/T2691-94电阻器和电容器的标志代码GJB924—90有可靠性指标的2类瓷介固定电容器总规范3要求
3.1结构
模望包封、径向引出，矩形。
3.2尺寸和主要参数
见图1和表1。
3.3标称电容量范围
见表1。
3.4标称电容盘允许偏差
见表1。
中华人民共和国信息产业部2002-01-31发布2002-05-01实施

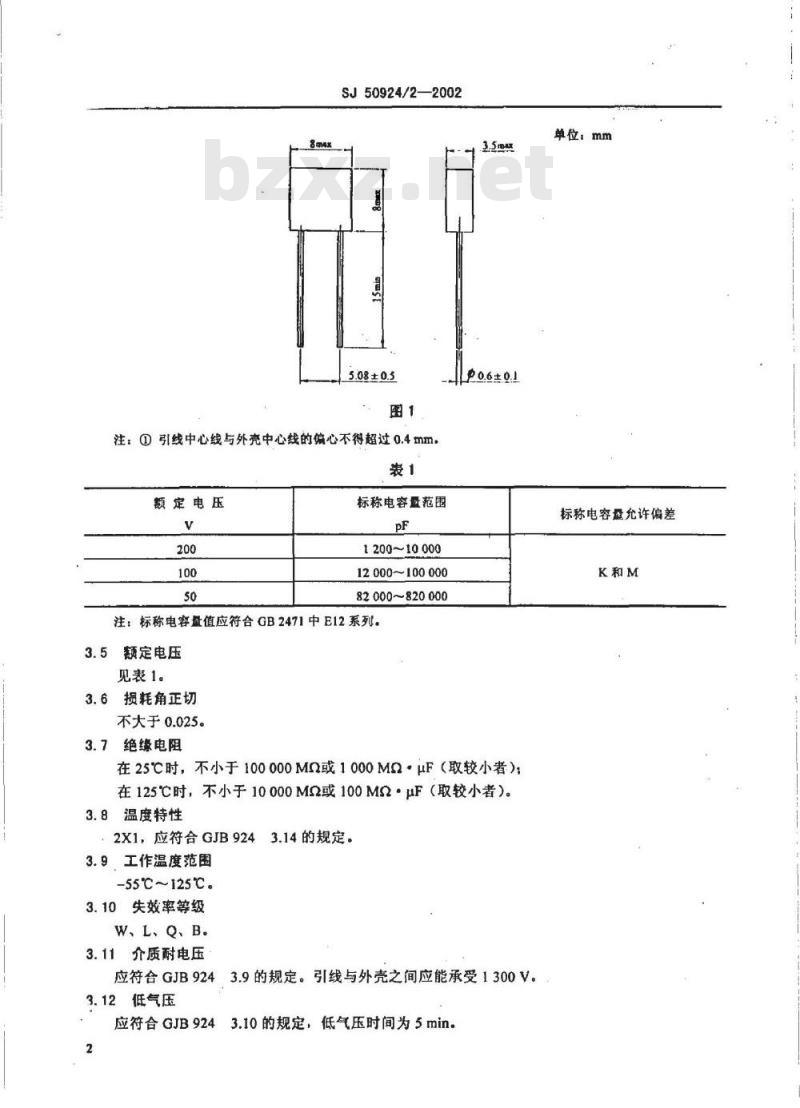

SJ50924/2-—2002
5.08±0.5
注：①引线中心线与外壳中心线的筛心不得超过0.4mm。表1
额定电压
标称电容盘范围
1200~10000
12000~100000
82000~820000
注：标称电容量值应符合GB2471中E12系列。3.5额定电压
见表1。
3.6损耗角正切
不大于0.025。
3.7绝缘电阻
20.6±0.1
在25℃时，不小于100000MQ或1000MQ·μF（取较小者）；在125℃时，不小于10000MQ或100MQμF（取较小者）。3.8温度特性
2X1，应符合GJB9243.14的规定。3.9工作温度范围
-55℃～125℃。
3.10失效率等级
W、L、Q、B。
3.11介质耐电压
应符合GJB924，3.9的规定。引线与外壳之间应能承受1300V。3.12低气压
应符合GJB9243.10的规定，低气压时间为5min。2
单位：mm
标称电容盘充许偏差

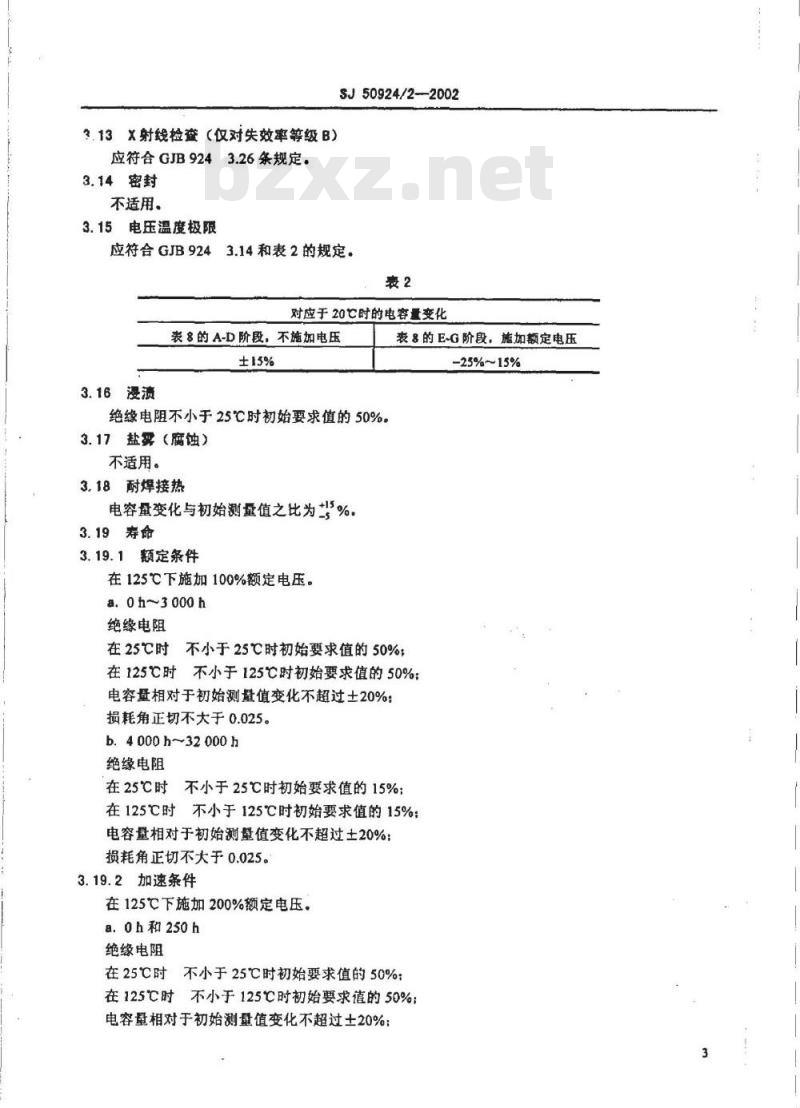

3.13×射线检查（仅对失效率等级B）应符合GJB9243.26条规定。
3.14密封
不适用。
3.15电压温度极限
SJ 50924/2--2002
应符合GJB9243.14和表2的规定。表2
对应于20℃时的电容量变化
表8的A-D阶段，不施加电压
3.16漫渍
绝缘电阻不小于25℃时初始要求值的50%3.17盐雾（腐蚀）
不适用。
3.18耐焊接热
电容量变化与初始测量值之比为+I'%3.19寿命
3.19.1额定条件
在125℃下施加100%额定电压。
a.0h~3000h
绝缘电阻
表8的E-G阶段，施加额定电压
-25%~15%
在25℃时不小于25℃时初始要求值的50%；在125℃时不小于125℃时初始要求值的50%电容量相对于初始测盘值变化不超过土20%：损耗角正切不大于0.025。
b.4000h~32000h
绝缘电阻
在25℃时不小于25℃时初始要求值的15%；在125℃时不小于125℃时初始要求值的15%电容量相对于初始测量值变化不超过土20%：损耗角正切不大于0.025。
3.19.2加速条件
在125℃下施加200%额定电压。
a.0h和250h
绝缘电阻
在25℃时不小于25℃时初始要求值的50%；在125℃时不小于125℃时初始要求值的50%电容量相对于初始测盘值变化不超过土20%：损耗角正切不大于0.025。
b.1000h、2000h和4000h
绝缘电阻
SJ50924/2-2002
在25℃时不小于25℃时初始要求值的15%在125℃时不小于125℃时初始要求值的15%：电容量相对于初始测量值变化不超过土20%；损耗角正切不大于0.025。
3.20标志
按GB26913.2的要求，并按下列内容：a.
特性：
额定电压：
标称电容量：
标称电容量允许偏差：
失效率等级；
生产年月：
生产批号：
h.商标；
认证标志（当需要时）。
4质保证规定
鉴定样品的提交
4.1.1单电压的提交
提交的样本应由此额定电压中最大电容量的192只样品构成。4.1.2组合电压的提交
三种电压产品组合提交时，样本应由三个额定电压中每一额定电压的最大电容量值的64只样品共192只样品构成。
4.2鉴定范围
4.2.1单一电压的提交
电容量的鉴定范围为该电压的所有容量值。电容量允许偏差等级的鉴定将限制在等于和宽于所提交的允许偏差等级。
4.2.2组合电压的提交
电容量的鉴定范围包括三种电压的所有容量值。电容量允许偏差等级的鉴定将限制在等于和宽于所提交的允许偏差等级。
附加说明：
本规范由信息产业部电子第四研究所归口。本规范由国营第七九八厂起草。本规范主要起草人：董文固、王丽辉、李风先。计划项目代号：B92005。
