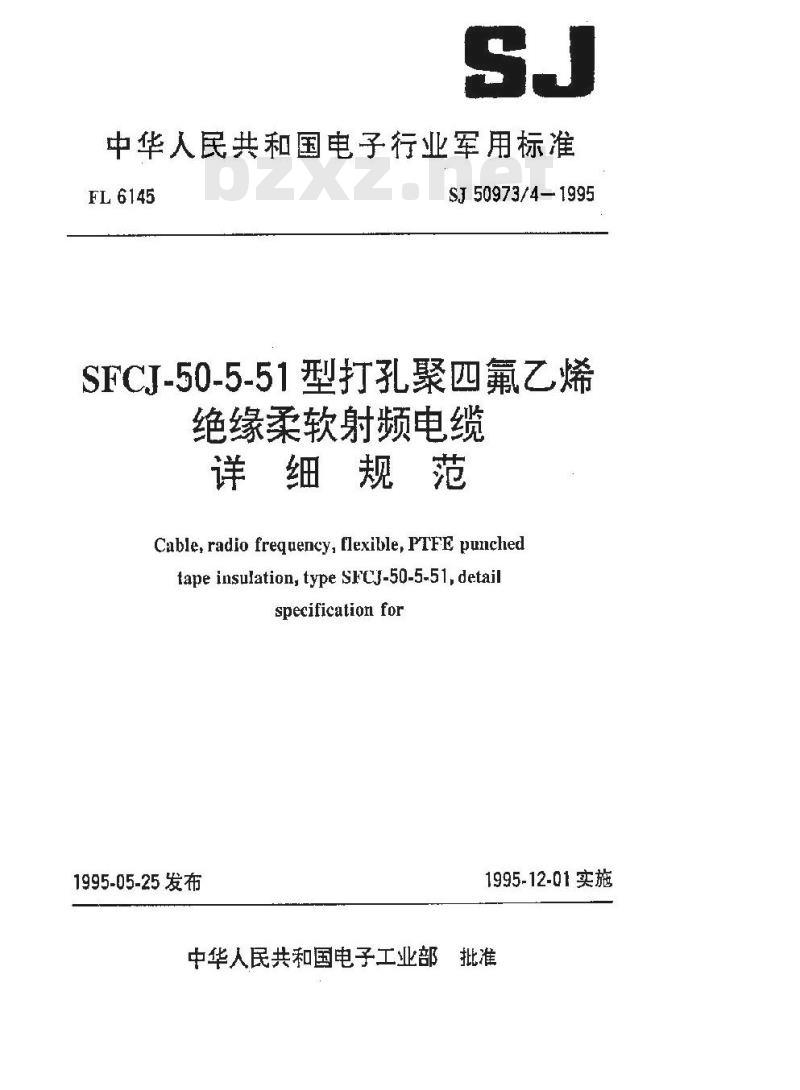

【行业标准】 SFCJ-50-5-51型打孔聚四氟乙烯绝缘柔软射频电缆详细规范

中华人民共和国电子行业军用标准FL6145
SJ50973/4-1995
SFCI-50-5-51型打孔聚四氟乙烯绝缘柔软射频电缆
详细规范
Cable, radio frequency, flexible, PTFE punchedtape insulation, type SFCJ-50-5-51, detailspecification for
1995-05-25发布
1995-12-01实施

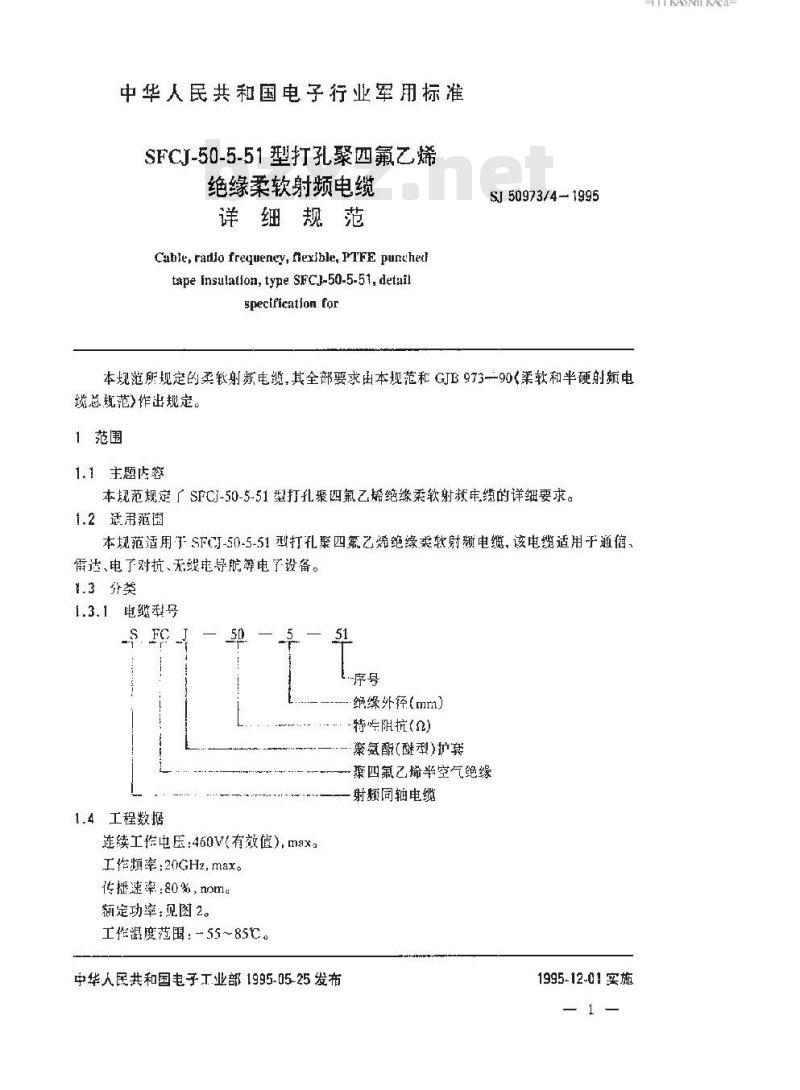

中华人民共和国电子工业部批准中华人民共和国申子行业军讯标准SFCJ-50-5-51型打孔聚四氟乙烯绝缘柔软射频电缆
详细规范
Cuhle, radlo fregueney, flexible, PTFE punchetftape Insulation, type SFCJ-50-5-51, detailspecification for
SJ 50973/4- 1995
本规范所规定的柔软射频电缆，其全部要求由本规范和GJB973-一90（案软和半硬射频电缔总现范>作出规定。
1范围
1.1主题内容
本规范规定了SFCj-50-5-51型打孔聚四氟乙烯绝缘柔软射频串缆的详细要求。1.2适用范围
本现范适用下SF可-50-5-51型打孔聚四氟乙烯绝缘柔软射懒电缆，该电缆适用于随偏雷送、电了对抗、无线毛导脏等电了设备。1.3 分类
1.3.1电缴型号
E-序号
绝绿外径（mm）
-特峰阴抗(α)
聚氨醛(醚型)扩套
聚四氟乙烯半空气绝缘
射颊同轴电缆
1.4工程数据
连续工作电压：460V(有效值）,maxg工作频率：20GH2，max。
传播速率：80%，nom
赖定功率；见图2。
工作温度范围：-55~85t。
中华人民共和国子工业部1995-05-25发布1995-12-01实施
TKAONKAca

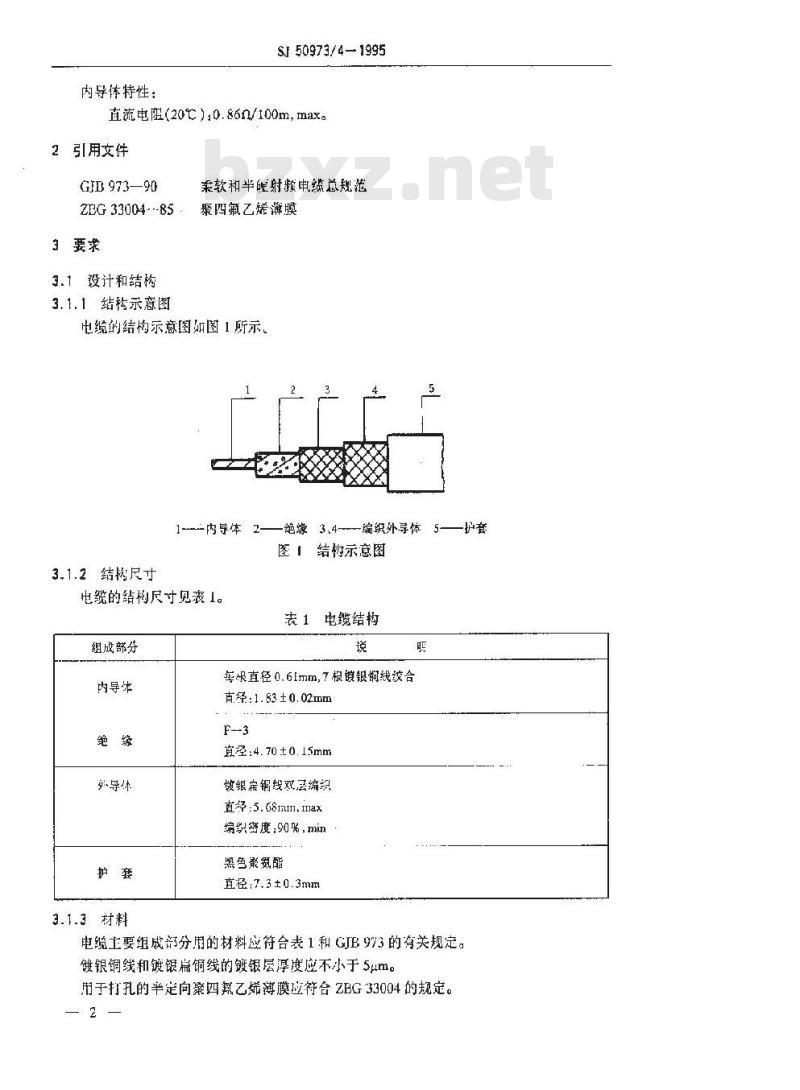

内导体特性：
SJ 50973/4—1995
直流电阻（20℃),0.86n/100m，max。2引用文件
GIB 973-90
ZBG 33004. --85
3要求
3.1设计和结构
3.1.1结构示意图
柔软和半硬射频电缆总规范
聚四氟乙烯游膜
电缆的结构示意图如图1所示,
内导本2-
3.1.2结构尺寸
电缆的结构尺寸见表1。
组成部分
内导体
苏导味
3.1.3材料
-绝缘3,4~-编织外导栋 5-
图丨结构示意图bzxZ.net
表1电缆结构
年很直径0.61mm,7根银询线较合直径：1.83±0.02mm
真径：4.70±0.15mm
鼓银宠铜线双层编织
直径：5.6imax
编织密度;90 %,mimn
黑色聚氨酯
直径:7.3±0.3mm
一护套
电缆工要组成部分用的材料应符合表1和GIB973的有关规定。镀银铜线和镀银铜线的镀银层厚度应不小于5um。用于打孔的半定向聚四氧乙烯薄膜应符台ZBG33004的规定。2
SJ 50973/4—1995

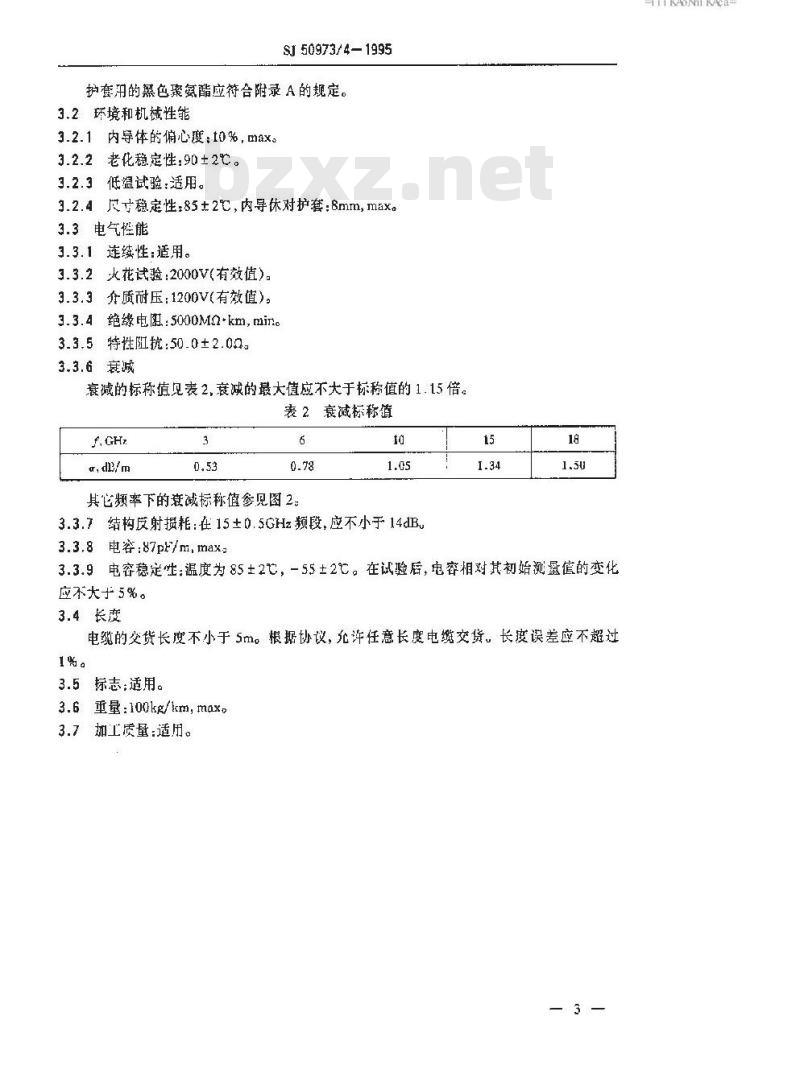

护套用的熏色骤氨酯应符合雕录A的规定。3.2环境和机械性能
3.2.1内导体的偏心度：10%，max。3.2.2老化稳定性：90±2℃。
3.2.3低温试验：适用。
3.2.4尺寸稳定性：85±2℃，内导休对护套：8mm,max。3.3电气性能
3.3.1连续性：适用。
3.3.2水花试验：2000V（有效值）。3.3.3介质耐压：1200V(有效值）。3.3.4绝缘电阻:5000MQkm,minl
3.3.5特性阻抗：50.0±2.00。
3.3.6衰减
衰减的标称值见表2,衰减的最大值应不大于标称值的1.15倍。表2衰减标称值
其它频率下的衰减标称值参见图2，10
3.3.7结构反射损耗：在15±0.5GHz颊段，应不小于14dB3.3.8电容：87pt/m,max
3.3.9电容稳定性：温度为85±2它，一55±2℃。在试验后，电容相对其初始测量值的变化应不大于5%。
3.4长度
电缆的交货长度不小于5m。根据协议，允许任意长度电缆交货，长度误差应不超过1%。
3.5标志：适用。
3.6重量：100kg/km，maxo
3.7加工质量：适用。
TKAONKAca-
质量保证规定
4.1最后检验
SJ50973/4-1995
在电缆制造阶段究成之后，应按表3规定避行最后检验4
检验项言
连续性
火花试验
介质距压
绝缘电阻
4.2鉴定检验
SI 50973/41995
表3最后检验
妻求章条号
GJB 973
鉴定检验的项目和分组，见表4
检验项目
结均尺寸
内导径的偏心度
连续性
火花试验
介质副压
绝缘电阻
加工质盘
特性阴抗
结构反射损耗
电容稳定性
老化稳定性
低盟试脸
尺寸稳定性
4.3质量一致性检验
4.3.1遥批检验
试样数量
全部样本
全部样本
全部祥本
全部群本
全部样本
全部栏本
全部样本
全部样本
试验方法章条号
CJB 973
表4鉴定检验
要求覃号
GJB973
本规范
100%检验
100%检验
100%验验
100%检验
试验方法章条号
GJB 973
超批检验中A细检验（叫表5)、R组检验（见表6)和最后检验（见表3)组成。rKAoNiKAca
检验项目
结构尺于
内导体的偏心度
加工质量
特性阻抗
结构反射损耗
检验项目
低温试验
周期检验
SJ50973/4-1995
表 5A组捡验
要求章条号
GJB 973
本规范
表 6B组检验
姜求章条号
GJB973
本规范
周期检验由C组检验（见表7）组成。表 7 C组检验
长险项目
电容稳定性
老化稳定性
尺寸稳定性
要求意条号
试验方法查条号
GJB 973
试验方法幸务号
GJR 973
试验方法章条号
本款范
GJB973
附录A(标准的附录)
黑色聚氨酯(醚型的主要性能指标黑负聚氨酯（醚型）的主要性能指标应符合下表的规定。表A1黑色聚氨酯(醛型)的主要性能指标序号
附加说明：
抗张疆度
伸长率
本规范出中国电子技术标滩化研究所归口。木规范出电子工业部第二十三研究所负责起草。本标准主要起草人：汪祥兴、唐映、叶旁珍、高文浩。计划项目代号：B42015。
试验方法
CB 1040
