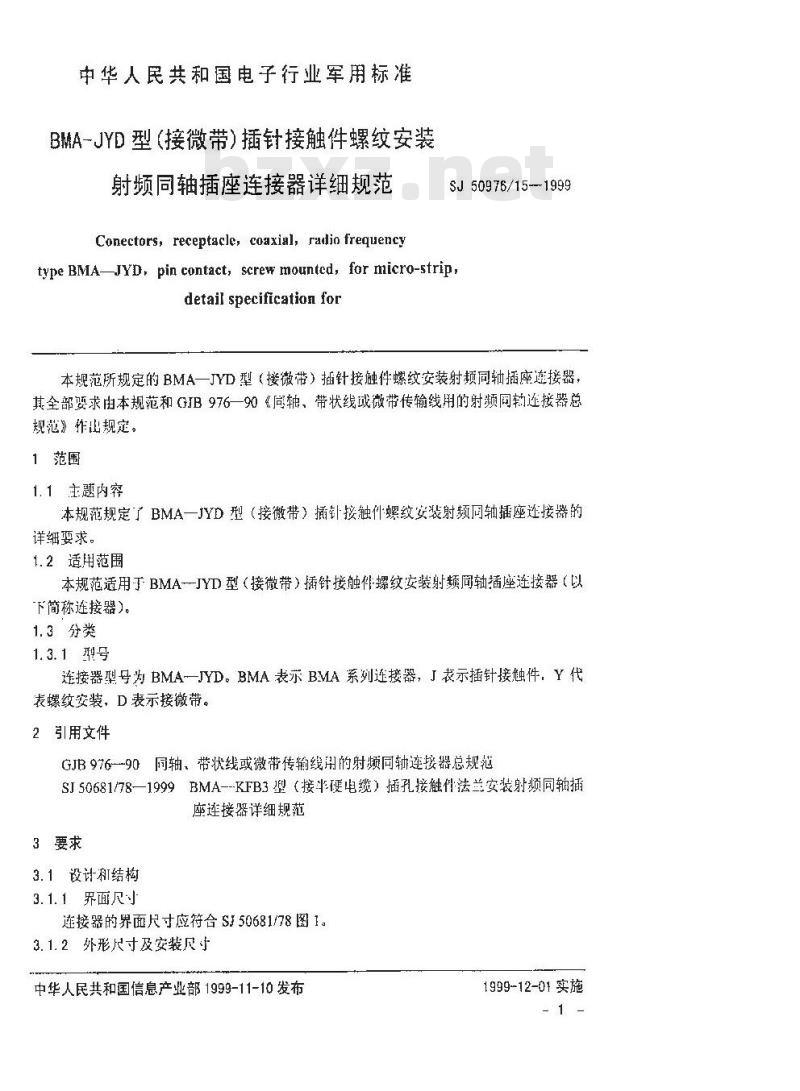

中华人民共和国电子行业军用标准BMA-JYD型（接微带）插针接触件螺纹安装射频同轴插座连接器详细规范
Conectors，receptacle, coaxial,radio frequencySJ50976/15-1999
typeBMA—JYD,pin contact,screwmounted,formicro-strip,detail specification for
本规范所规定的BMA一JYD型（接微带）插针接触件螺纹安装射频同轴插座连接器：其全部要求由本规范和GJB976一90《同轴、带状线或微带传输线用的射频同轨连接器总规范》作出规定。
1范围
1.1主题内容
本规范规定了BMA一JYD型（接微带）插针接触件螺纹安装射频同轴插座逆接器的详细要求。
1.2适用范围
本规范适用于BMA-JYD型（接微带）插针接触件螺纹安装射频同轴插座连接器（以下简称连接器）。
1.3分类
1.3.1型号
连接器型号为BMA一JYD。BMA表示BMA系列连接器，J表示插针接触件，Y代表螺纹安装，D表示接微带。此内容来自标准下载网
2引用文件
GJB976--90同轴、带状线或微带传输线用的射频同轴连接器总规范SJ50681/78—1999BMA--KFB3型（接半硬电缆）插孔接触件法兰安装射频同轴插座连接器详细规范
3要求
3.1设计和结构
3.1.1界面尺寸小
连接器的界面尺寸应符合SI50681/78图1。3.1.2外形尺寸及安装尺寸
中华人民共和国信息产业部1999-11-10发布1999-12-01实施

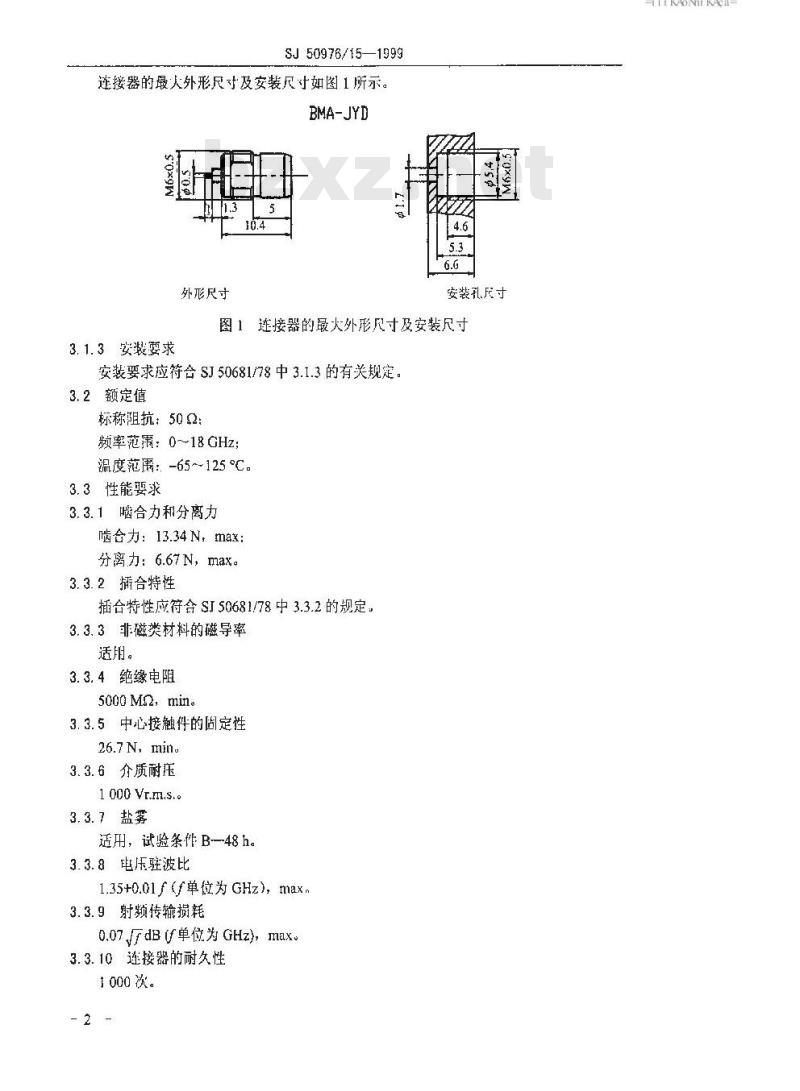

SJ 50976/15—1999
连接器的最大外形尺寸及安装尺寸如图1所示。BMA-JYD
外形尺寸
安装孔氏寸
图1连接器的最大外形尺寸及安装尺寸3.1.3安製要求
安装要求应符合SJ50681/78中3.1.3的有关规定。3.2额定值
标称阻抗：50Q：
频率范凋：0~18GHz;
温度范围：-65~~125°℃。
3.3性能要求
3.3.1啮合力和分离力
啮合力：13.34N，max:
分离力：6.67N，max。
3.3.2插合特性
插合特性应符合SJ50681/78中3.3.2的规定。3.3.3非磁类材料的磁导率
适用。
3.3.4绝缘电阻
5000 M2, min.
3.3.5中心接触件的固定性
26.7 N, min.
3.3.6介质耐压
1 000 Vr.m.s..
3.3.7盐雾
适用，试验条作B-48 h。
3.3.8电压驻波比
1.35+0.01 f (f单位为GHz)，max3.3.9射频传输损耗
0.07 dB(单位为GHz)，max。
3.3.10连接器的耐久性
1000次。
TYKAOIKAca-

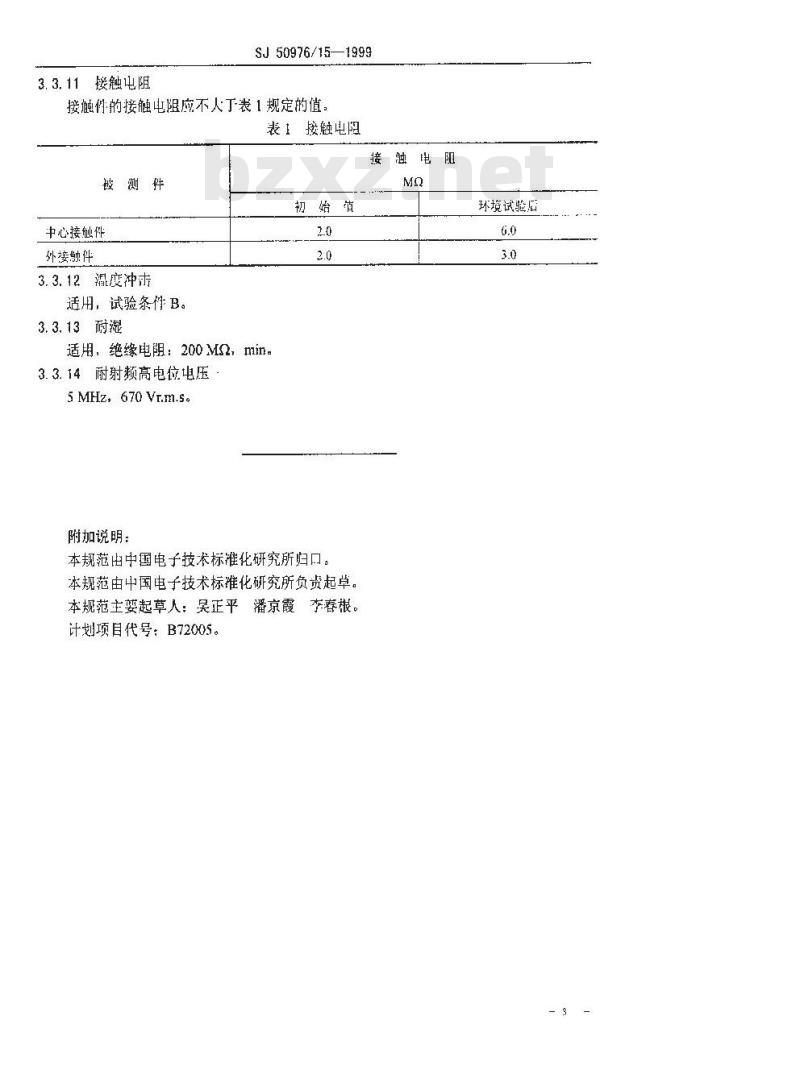

3.3.11接触电阻
SJ 50976/15—1999
接触件的接触电阻应不人丁表1规定的值。表1接触电阻
接触电阻
被测件
中心接触件
外接触件
3.3.12温度冲击
适用，试验条件B。
3.3.13耐湿
适用，绝缘电阻：200M2，min。3.3.14耐射频高电位电压
5MHz，670Vt.m.s。
附加说明：
初始道
本规范由中国电子技术标准化研究所归口本规范由中国电子技术标准化研究所负资起草。本规范主要起草人：吴正平潘京霞李春根。计划项目代号：B72005。
