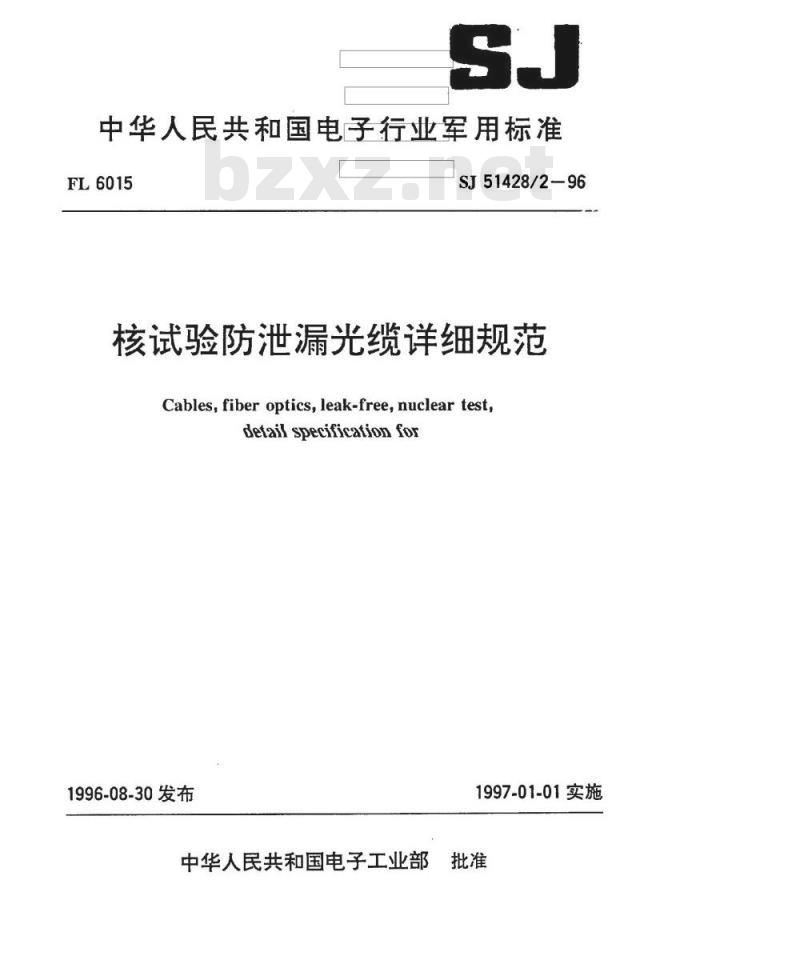

【行业标准】 核试验防泄漏光缆详细规范

中华人民共和国电子行业军用标准FL6015
SJ51428/2-96
核试验防泄漏光缆详细规范
Cables,fiber optics,leak-free,nuclear testdetail specification for
1996-08-30发布
1997-01-01实施
中华人民共和国电子工业部批准中华人民共和国电子行业军用标准核试验防泄漏光缆详细规范
Cables, fiber optics,leak-free,nuclear test,detail specificationfor
SJ51428/2-96
本规范所规定的核试验防泄漏光缆，其全部要求由本规范和GJB1428一92《光缆总规范）作出规定。

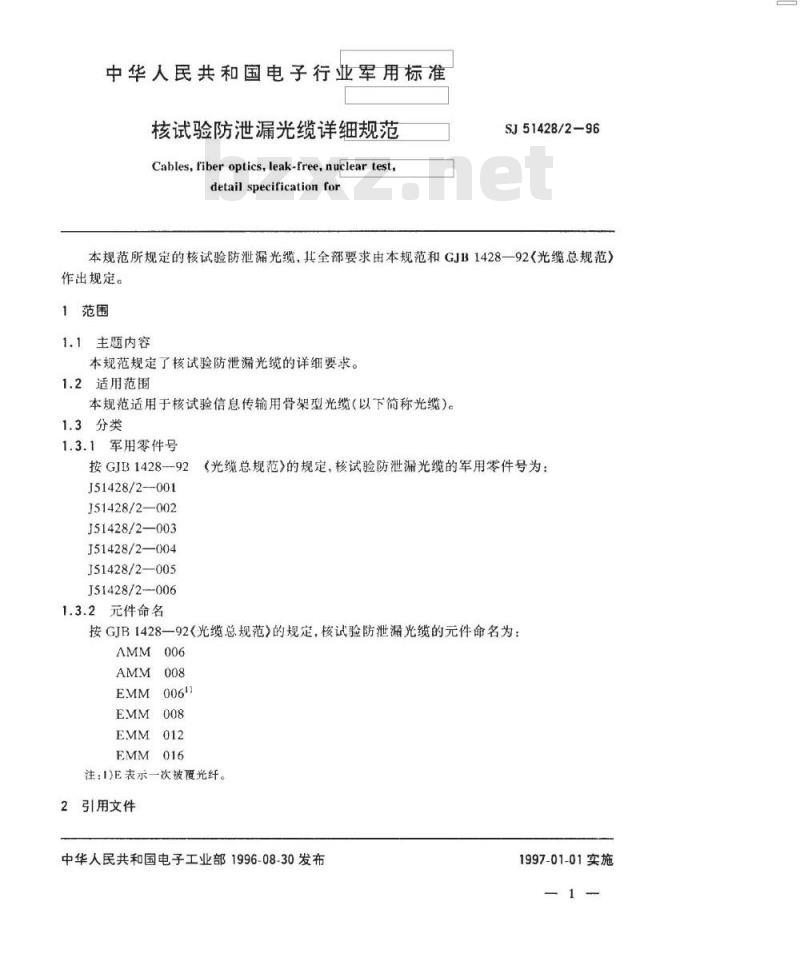

1范围
1.1主题内容
本规范规定了核试验防泄漏光缆的详细要求。1.2适用范围
本规范适用于核试验信息传输用骨架型光缆（以下简称光缆）。1.3分类
1.3.1军用零件号
按GIB1428--92
J51428/2--001
J51428/2—002
J51428/2—003
J51428/2—004
J51428/2—005
J51428/2--006
1.3.2元件命名
（光缆总规范》的规定，核试验防泄漏光缆的军用零件号为：按GJB1428一92（光缆总规范》的规定，核试验防泄漏光缆的元件命名为：AMM006
注：1)E表示一次披覆光纤。
2引用文件
中华人民共和国电子工业部1996-08-30发布1997-01-01实施
GJB1427-—92光纤总规范
GJB1428—92
3要求
3.1设计与结构
光缆总规范
SJ51428/2-96
军用光缆填充胶规范

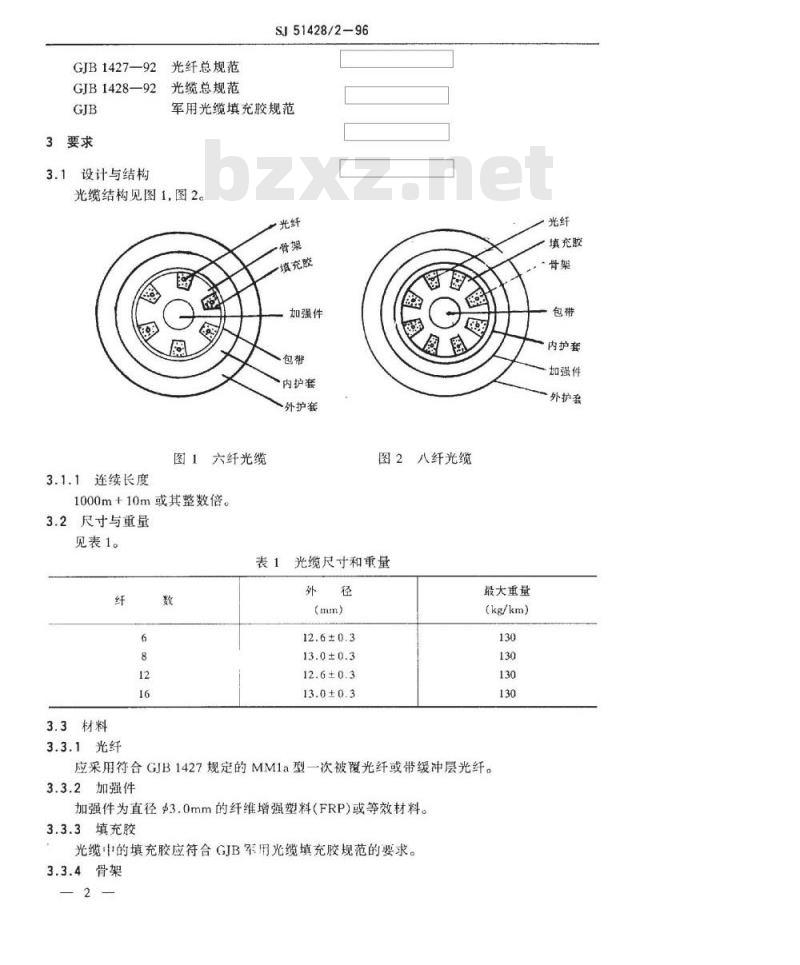

光缆结构见图1，图2。
一光纤
一骨架
填充胶
加强件
内护套
外护套
图1六纤光缆
3.1.1连续长度
1000m+10m或其整数倍。
3.2尺寸与重量
见表1。
3.3材料
3.3.1光纤
图2八纤光缆
光缆尺寸和重量
12.6±0.3
13.0±0.3
12.6±0.3
13.0±0.3
最大重量
(kg/km)
应采用符合GJB1427规定的MM1a型一次被覆光纤或带缓冲层光纤。3.3.2加强件
加强件为直径$3.0mm的纤维增强塑料(FRP)或等效材料。3.3.3填充胶
光缆的填充胶应符合GJB军用光缆填充胶规范的要求。3.3.4骨架
填充胶
内护套
加强件
外护套
SJ51428/2-96
骨架应采用高密度聚乙烯或等效材料挤制，其结构见图1图2.3.3.5包带层
包带层应采用无纺布或等效材料。3.3.6护套
内外层护套均采用聚乙烯或等效材料。3.4性能要求
3.4.1传输特性

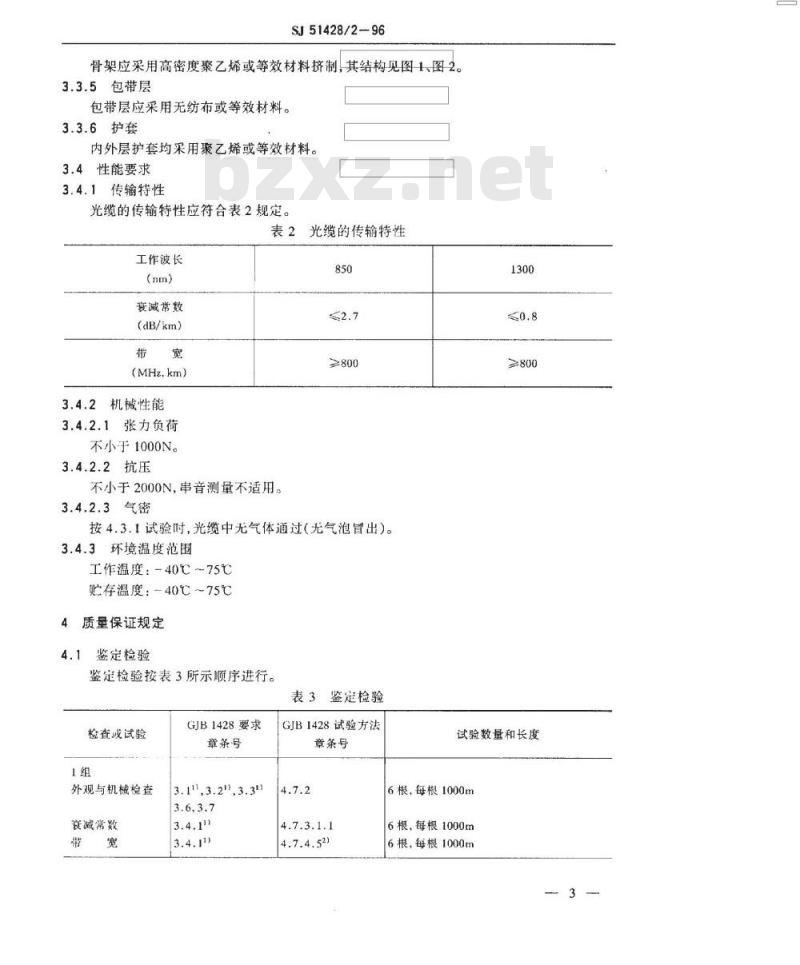

光缆的传输特性应符合表2规定。表2
2光缆的传输特性
工作波长
衰减常数
(dB/km）
3.4.2机械性能
3.4.2.1张力负荷
不小于1000N。
3.4.2.2抗压
不小于2000N，串音测量不适用。3.4.2.3气密
按4.3.1试验时，光缆中无气体通过（无气泡冒出）。3.4.3环境温度范围
工作温度：-40℃~75℃
存温度：40℃～75℃
4质量保证规定
4.1鉴定检验
鉴定检验按表3所示顺序进行。

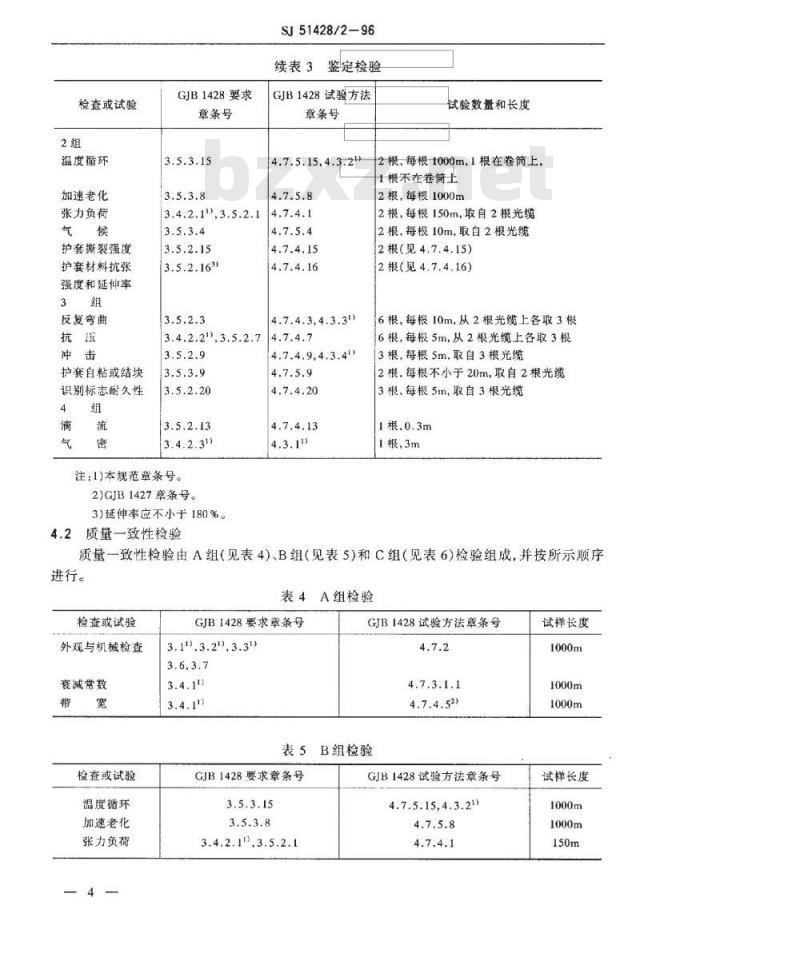

表3鉴定检验
检查或试验
外观与机械检查
衰减常数
GJB1428要求
章条号
3.1\,3.2\,3.3)
GJB1428试验方法
章条号
4.7.3.1.1
4.7.4.52)
≥800
试验数量和长度
6根，每根1000m
6根，每根1000m
6根，每根1000m
检查或试验
温度循环
加速老化
张力负荷
护套斯裂强度
护套材料抗张
强度和延伸率
反复弯曲
护套自粘或结块
识别标志耐久性
GJB1428婴求
章条号
3.4.2.1,3.5.2.1
3.5.2.16)
3.4.2.2,3.5.2.7
3.4.2.31)
注：1)本规范章条号。
2)GJB1427章条号。
3延伸率应不小于180%。
4.2质量一致性检验
SI51428/2—96
续表3
鉴定检验
GJB1428试验方法
章条号
4.7.5.15.4.3.2
4.7.4.3,4.3.3\)
4.7.4.9,4.3.41
试验数量和长度
2根，每根1000m，1根在卷筒上，十根不在卷简土
2根，每根1000m
2根，每根150m，自2根光缆
2根，每根10m，取自2根光缆
2根（见4.7.4.15）
2根（见4.7.4.16）
6根，每根10m，从2根光缆上各取3根6根，每根5m，从2根光缆上各取3根3根，每根5m，取自3根光缆
2根，每根不小于20m，取自2根光缆3根，每根5m，取自3根光缆
1根.0.3m
1根，3m
质量一致性检验由A组（见表4）、B组（见表5）和C组（见表6）检验组成，并按所示顺序进行。
表4A组检验免费标准bzxz.net
检查或试验
外观与机械检查
衰减常数
检查或试验
温度循环
加速老化
张力负荷
GJB1428要求章条号
3.1\.3.2\,3.3
GJB1428试验方法章条号
4.7.3.1.1
4.7.4.52)
表5B组检验
GJB1428要求章条号
3.4.2.11).3.5.2.1
GJB1428试验方法章条号
4.7.5.15,4.3.21)
试样长度
试样长度
检查或试验
护套撕裂强度
护套材料抗张
强度和延伸率
反复弯曲
护套自粘或结块
识别标志耐久性
注：1)本规范章条号。
SJ51428/2-96
C组检验
GJB1428要求章条号
3.5.2.163)
3.4.2.21,3.5.2.7
3.4.2.3\)
2)GJB1427章条号。
3)延伸率应不小于180%。：
4.3检验方法
4.3.1气密
4.3.1.1试验装置
气密试验装置如图3所示。
气压表
气压泵
4.3.1.2试样长度
4.3.1.3试验程序
气压腔
GJB1428试验方法章条号
4.7.4.3,4.3.31)
4.7.4.9,4.3.41)
图3气密试验装置
试样长度
见4.7.4.15
见4.7.4.16
试样在74℃±2℃放置4h，再在环境温度下放置3h，如此6个循环后，再在-30℃±a.
2c保持4h，移至环境温度下保持3h；b.
冒出。
按图3接入气密试验装置，加压至0.86MPa，试漏；经试漏，确认合格后，保持0.86MPa压力25h，随时观察水箱中光缆端头是否有气泡4.3.2温度循坏
采用表7中规定的步骤。
4.3.3反复弯曲
SJ51428/2-96
表7温度循环步骤
降至-40℃
升至25℃±2℃
25c±2℃
升至75℃
降至25℃±2℃
25℃±2℃
重复2-9步骤4次
共5次循环
在正常大气条件和环境温度下反复弯曲50个循环。4.3.4冲击
在正常大气条件和环境温度下冲击50次。5交货准备
持续时间(h)
光缆盘尺寸为1000mm×600mm×600mm，光缆内端头留出50m盘绕在盘内一侧。两端头均用密封端盖封好，内端头用绿色，外端头用红色。附加说明：
本标准由中国电子技术标准化研究所归口。本标准由电子工业部第八研究所负责起草。标准主要起草人：刘成钢，刘敏华，刘中萍。计划项日代号：B42014。
