RN2161型膜固定电阻网络
详细规范
Resistor network, fixed, film, styleRN2161, detail specification for1998 -03-11发布
1998-05-01实施
中华人民共和国电子工业部批准中华人民共和国电子行业军用标准RN2161型膜固定电网络详细规范Resistor network,fixed,flm,styleRN2161, detail spectfcation forSJ 50920/1--1998

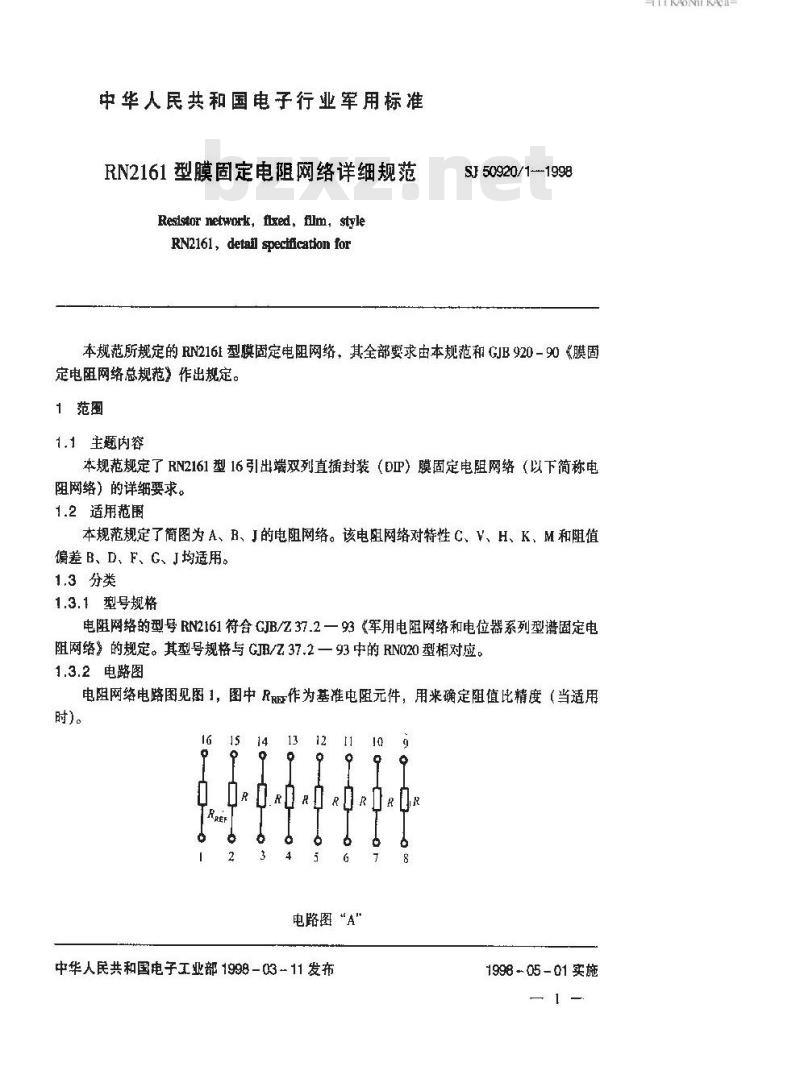

本规范所规定的RN2161型膜固定电阻网络，其全部要求由本规范和GJB920-90《膜固定电阻网络总规范》作出规定。1范围
1.1主题内容
本规范规定了RN2161型16引出端双列直插封装（DIP）膜固定电阻网络（以下简称电阻网络）的详细要求。
1.2适用范围
本规范规定了简图为A、B、J的电阻网络。该电阻网络对特性C、V、H、K、M和阻值偏差 B、D、F、G、J均适用。
1.3分类
1.3.1型号规格
电阻网络的型号RN2161符合GJB/Z37.2一93《军用电阻网络和电位器系列型谱固定电阻网络》的规定。其型号规格与GJB/Z37.2一93中的RNO20型相对应。1.3.2电路图
电阻网络电路图见图1，图中Rx作为基准电阻元件，用来确定阻值比精度（当适用时)。
电路图“A\
中华人民共和国电子工业部1998-03-11发布10
1998 -- 05 - 01 实施
TYKAONKAca-
1.3.2.1标称阻值
SJ 50920/1 — 1998
JRURTR
DRORORO
电路图“B\
电路图“j”

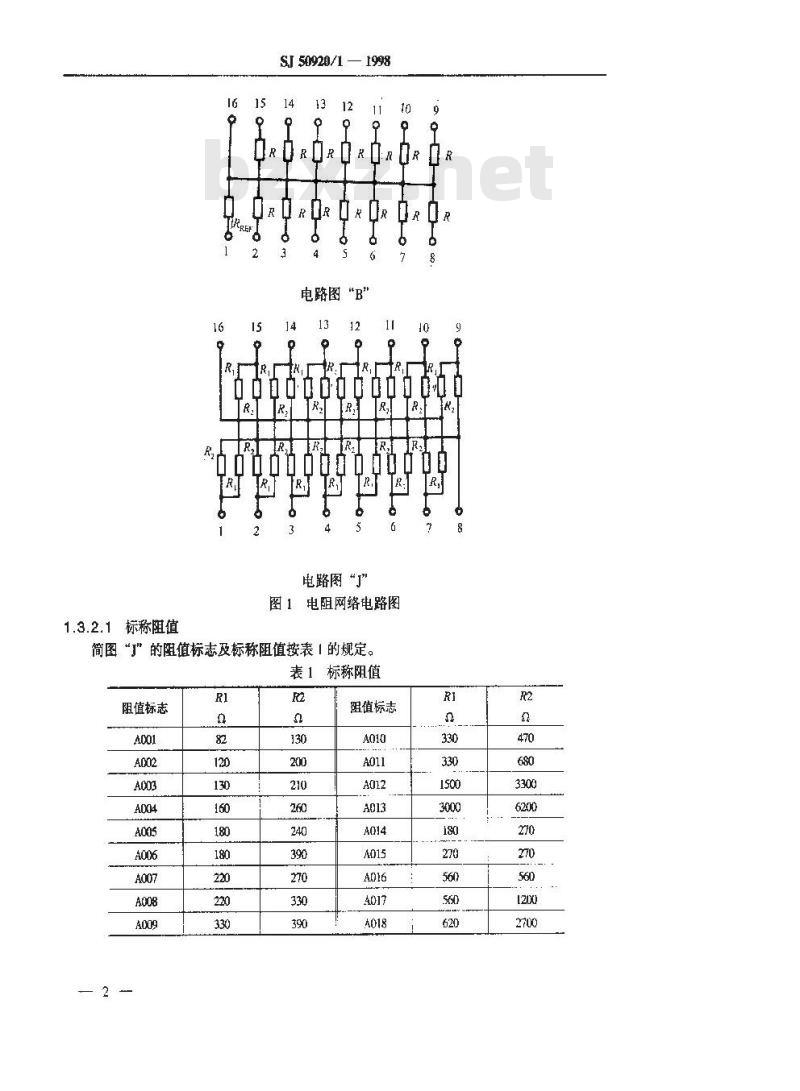

图1电阻网络电路图
简图“”的阻值标志及标称阻值按表丨的规定。表1标称阻值
阻值标志
阻值标志
2引用文件
SJ 50920/1 1998
GB920—90膜固定电阻网络总规范CJIB/Z37.2一93军用电阻器和电位器系列型谱固定电阻网络3要求
3.1设计和结构

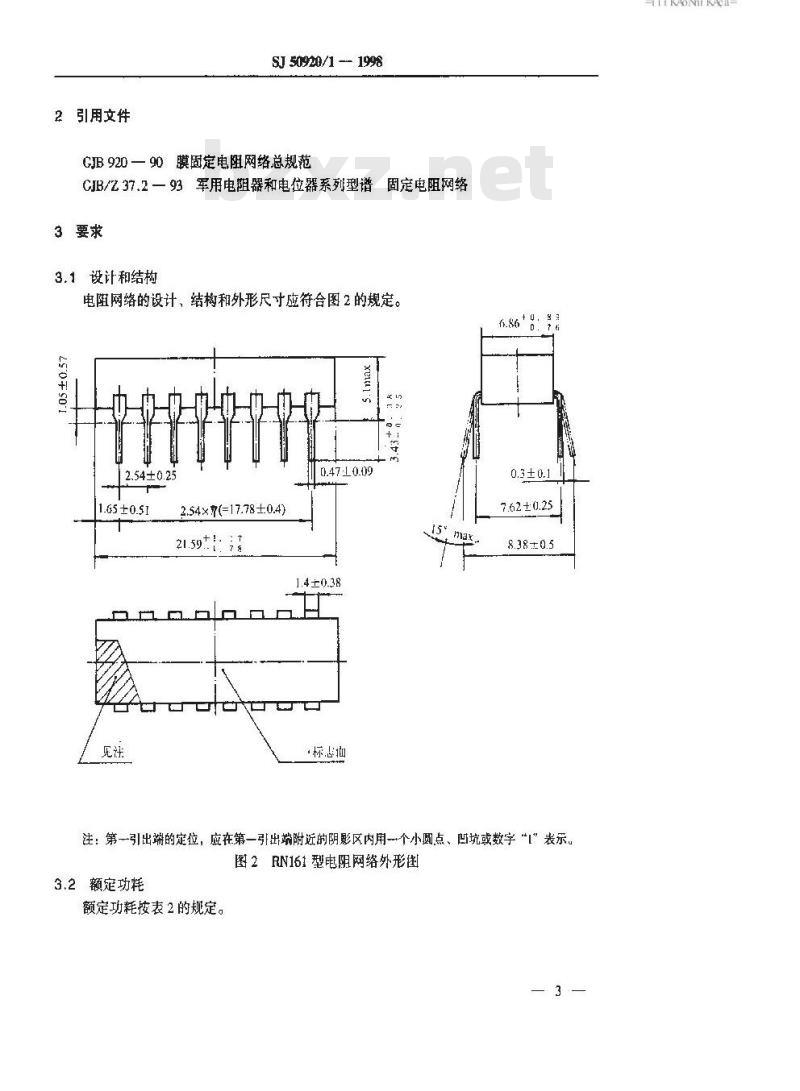

电阻网络的设计、结构和外形尺寸应符合图2的规定。5
2.54±0.25
1.65±0.51
2.54×(=17.78±0.4)
0.4710.09
1.4±0.38免费标准bzxz.net
·标患面
0.3 ± 0.1
7.62±0.25
8.38±0.5
注：第一引出端的定位，应在第一引出端附近的阴影区内用一个小圆点、凹坑或数字“[”表示图2RN161型电阻网络外形图

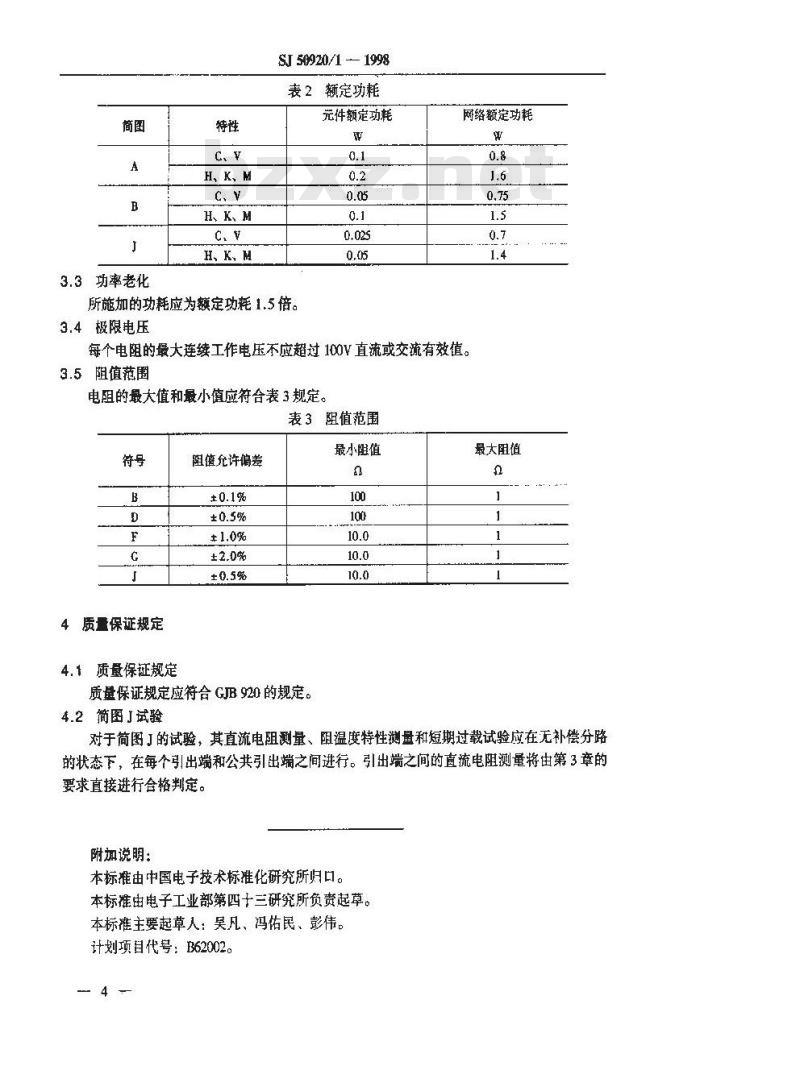

3.2额定功耗
额定功耗按表2的规定。
TTKAONKAa-
3.3功率老化
H、K、M
H、K、M
H、K、M
SJ 50920/11998
表2额定功耗
元件额定功耗
所施加的功耗应为额定功耗1.5倍。3.4极限电压
网络额定功耗
每个电阻的最大连续工作电压不应超过100V直流或交流有效值。3.5阻值范围
电阻的最大值和最小值应符合表3规定。表3阻值范围
4质量保证规定
4.1质量保证规定
阻值允许偏差
质量保证规定应符合GJB920的规定。4.2简图J试验
最小匪值
最大阻值
对于简图J的试验，其直流电阻测量、阻温度特性测量和短期过载试验应在无补偿分路的状态下，在每个引出端和公共引出端之间进行。引出端之间的直流电阻测量将由第3章的要求直接进行合格判定。
附加说明：
本标准由中国电子技术标准化研究所归口。本标准由电子工业部第四十三研究所负责起草。本标准主要起草人：吴凡，冯佑民、彭伟。计划项目代号：B62002。
