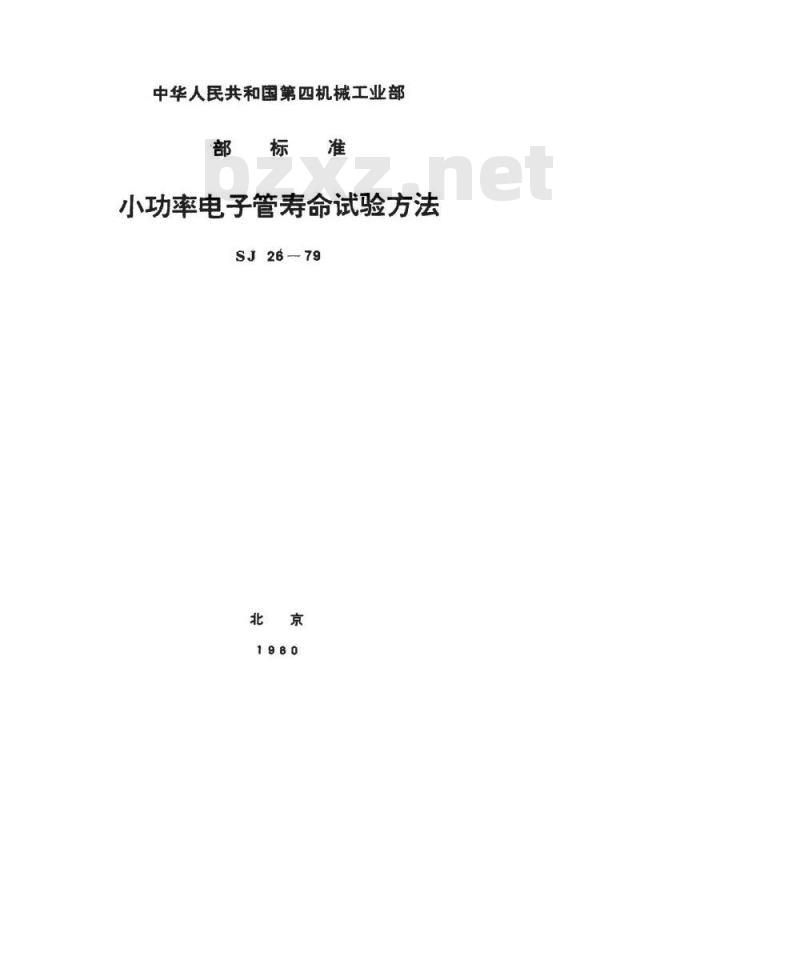

中华人民共和国第四机械工业部部标准
小功率电子管寿命试验方法
SJ26-79

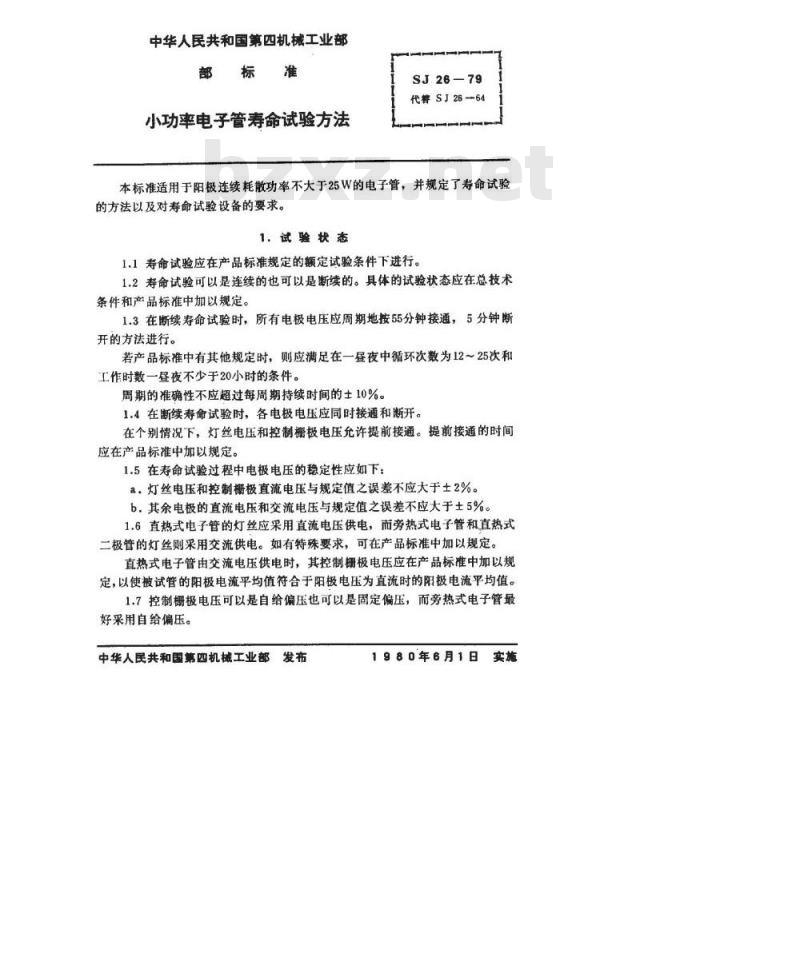

中华人民共和国第四机械工业部部标准
小功率电子管寿命试验方法
代替SJ26-64
本标准适用于阳极连续耗散功率不大于25W的电子管，并规定了寿命试验的方法以及对寿命试验设备的要求。1.试验状态
1.1寿命试验应在产品标准规定的额定试验条件下进行。1.2寿命试验可以是连续的也可以是断续的。具体的试验状态应在总技术条件和产品标准中加以规定。
1.3在断续寿命试验时，所有电极电压应周期地按55分钟接通，5分钟断开的方法进行。
若产品标准中有其他规定时，则应满足在一昼夜中循环次数为12～25次和工作时数一昼夜不少于20小时的条件。周期的准确性不应超过每周期持续时间的±10%。1.4在断续寿命试验时，各电极电压应同时接通和断开。在个别情况下，灯丝电压和控制极电压允许提前接通。提前接通的时间应在产品标准中加以规定。
1.5在寿命试验过程中电极电压的稳定性应如下：a：灯丝电压和控制栅极直流电压与规定值之误差不应大于士2%。b.其余电极的直流电压和交流电压与规定值之误差不应大于土5%。1.6直热式电子管的灯丝应采用直流电压供电，而旁热式电子管和直热式二极管的灯丝则采用交流供电。如有特殊要求，可在产品标准中加以规定。直热式电子管由交流电压供电时，其控制栅极电压应在产品标准中加以规定，以使被试管的阳极电流平均值符合于阳极电压为直流时的阳极电流平均值。1.7控制栅极电压可以是自给偏压也可以是固定偏压，而旁热式电子管最好采用自给偏压。
中华人民共和国第四机械工业部发布1980年6月1日
共11页第2页
SJ26-79

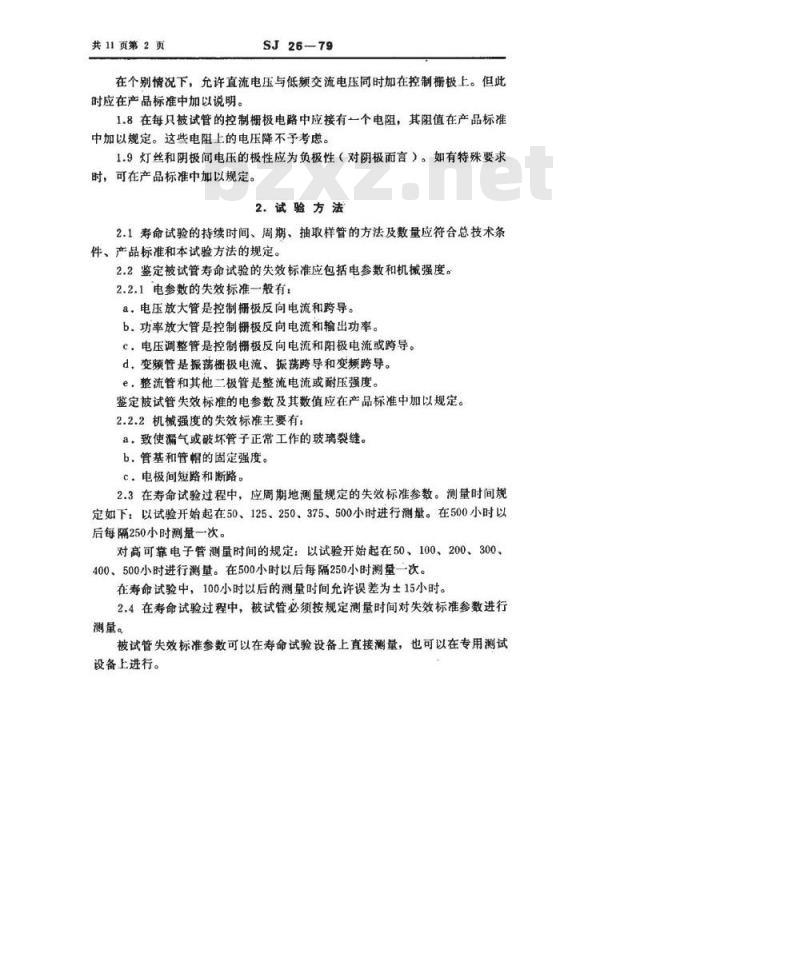

在个别情况下，允许直流电压与低频交流电压同时加在控制栅极上。但此时应在产品标准中加以说明。
1.8在每只被试管的控制栅极电路中应接有一个电阻，其阻值在产品标准中加以规定。这些电阻上的电压降不予考虑。1.9灯丝和阴极间电压的极性应为负极性（对阴极面言）。如有特殊要求时，可在产品标准中加以规定。2.试验方法
2.1寿命试验的持续时间、周期、抽取样管的方法及数量应符合总技术条件、产品标准和本试验方法的规定。2.2鉴定被试管寿命试验的失效标准应包括电参数和机械强度。2.2.1电参数的失效标准一般有：a电压放大管是控制栅极反向电流和跨导。b.功率放大管是控制栅极反向电流和输出功率。c：电压调整管是控制栅极反向电流和阳极电流或跨导。d，变频管是振荡栅极电流、振荡跨导和变频跨导。e，整流管和其他二极管是整流电流或耐压强度。鉴定被试管失效标准的电参数及其数值应在产品标准中加以规定。2.2.2机械强度的失效标准主要有：a，致使漏气或破坏管子正常工作的玻璃裂缝。b.管基和管帽的固定强度。
c、电极间短路和断路。
2.3在寿命试验过程中，应周期地测量规定的失效标准参数。测量时间规定如下：以试验开始起在50、125、250、375、500小时进行测量。在500小时以后每隔250小时测量一次。
对高可靠电子管测量时间的规定：以试验开始起在50、100、200、300、400、500小时进行测量。在500小时以后每隔250小时测量一次。在寿命试验中，100小时以后的测量时间允许误差为土15小时。2.4在寿命试验过程中，被试管必须按规定测量时间对失效标准参数进行测量。
被试管失效标准参数可以在寿命试验设备上直接测量，也可以在专用测试设备上进行。
SJ26-79
共11页第3页

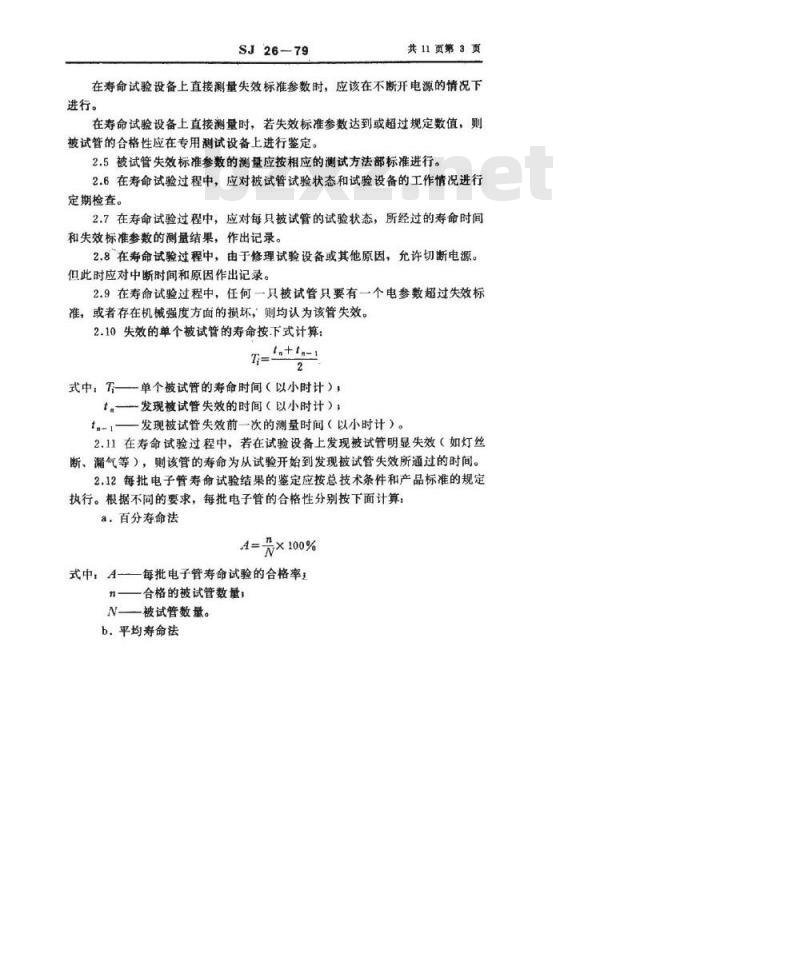

在寿命试验设备上直接测量失效标准参数时，应该在不断开电源的情况下进行。
在寿命试验设备上直接测量时，若失效标准参数达到或超过规定数值，则被试管的合格性应在专用测试设备上进行鉴定。2.5被试管失效标准参数的测量应按相应的测试方法部标准进行。2.6在寿命试验过程中，应对被试管试验状态和试验设备的工作情况进行定期检查。
2.7在寿命试验过程中，应对每只被试管的试验状态，所经过的寿命时间和失效标准参数的测量结巢，作出记录。2.8在寿命试验过程中，由于修理试验设备或其他原因，允许切断电源。但此时应对中断时间和原因作出记录。2.9在寿命试验过程中，任何一只被试管只要有一个电参数超过失效标准，或者存在机械强度方面的损坏，则均认为该管失效。2.10失效的单个被试管的寿命按下式计算：t,+th-1
式中：T一一单个被试管的寿命时间（以小时计）：t。—发现被试管失效的时间（以小时计），t。-1一—发现被试管失效前一次的测量时间（以小时计）。2.11在寿命试验过程中，若在试验设备上发现被试管明显失效（如灯丝断、漏气等），则该管的寿命为从试验开始到发现被试管失效所通过的时间。2.12每批电子管寿命试验结果的鉴定应按总技术条件和产品标准的规定执行。根据不同的要求，每批电子管的合格性分别按下面计算：a，百分寿命法
4=×100%
式中，A——每批电子管寿命试验的合格率n—合格的被试管数量，
N——被试管数量。
b.平均寿命法
共11页第4页
SJ26-79

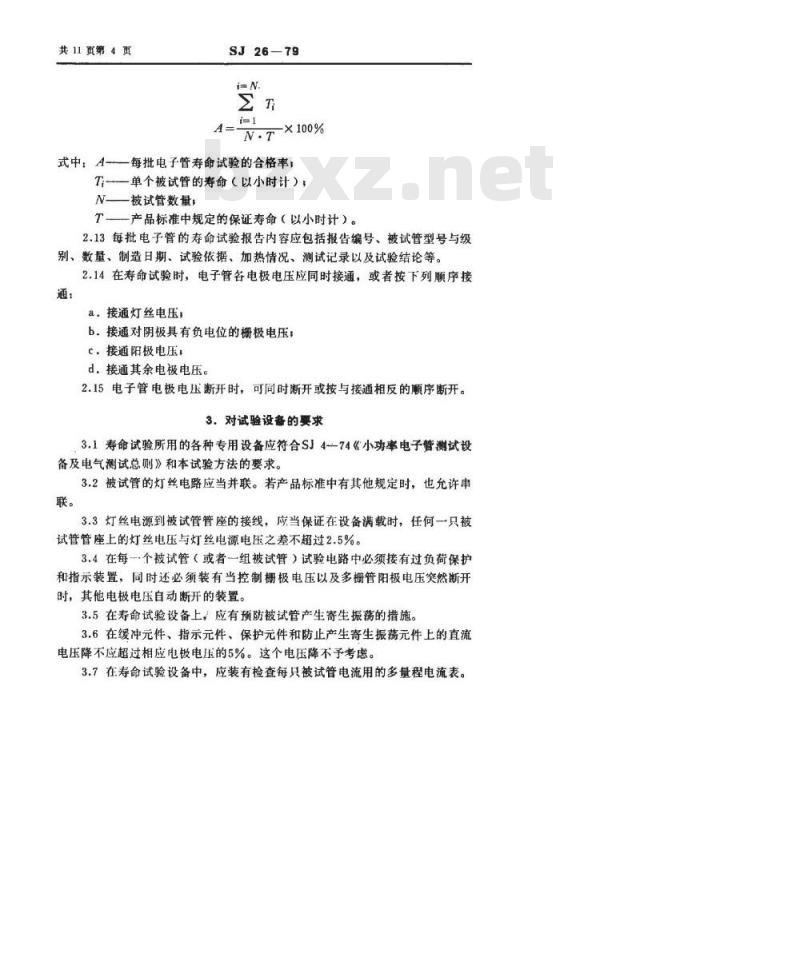

-×100%
式中：A—每批电子管寿命试验的合格率；Ti—一单个被试管的寿命（以小时计）；N——被试管数量，
T——产品标准中规定的保证寿命（以小时计）。2.13每批电子管的寿命试验报告内容应包括报告编号、被试管型号与级别、数量、制造日期、试验依据、加热情况、测试记录以及试验结论等。2.14在寿命试验时，电子管各电极电压应同时接通，或者按下列顺序接通：
a：接通灯丝电压
b。接通对阴极具有负电位的栅极电压；c.接通阳极电压
d。接通其余电极电压。
2.15电子管电极电压断开时，可同时断开或按与接通相反的顺序断开。3.对试验设备的要求
3.1寿命试验所用的各种专用设备应符合SJ474《小功率电子管测试设备及电气测试总则》和本试验方法的要求。3.2被试管的灯丝电路应当并联。若产品标准中有其他规定时，也允许串联。
3.3灯丝电源到被试管管座的接线，应当保证在设备满载时，任何一只被试管管座上的灯丝电压与灯丝电源电压之差不超过2.5%。3.4在每-个被试管（或者一组被试管）试验电路中必须接有过负荷保护和指示装置，同时还必须装有当控制栅极电压以及多榭管阳极电压突然断开时，其他电极电压自动断开的装置。3.5在寿命试验设备上，应有预防被试管产生寄生振荡的措施。3.6在缓冲元件、指示元件、保护元件和防止产生寄生振荡元件上的直流电压降不应超过相应电钣电压的5%。这个电压降不予考虑。3.7在寿命试验设备中，应装有检查每只被试管电流用的多量程电流表。SJ26-79
共11页第5页
3.8为了定期检查被试管试验状态的准确性，允许采用各种测量装置。测量装置上瞬时工作电压降不得超过相应电极电压的5%。3.9调整电极电压用的调整装置（如调压器、电位器等），应当保证调整电压的最小变化不超过规定值的1%。3.10为了比较均匀地调整灯丝电压和消除由于调整时不小心而使电子管严重过热的可能性，必须在灯丝电路中装有调整装置，使灯丝变压器最大值不大于被试管灯丝电压额定值的30%。3.11做分开阴极的李生管的寿命试验时，应在每只被试管的控制栅极电路和阴极电路中，分别接入电阻。3.12二极管按半波整流电路进行寿命试验时，应在每只被试管的阳极电路中接上由滤波电容器劳路的负载电阻和限流电阻。限流电阻的阻值与实际使用电路的阳极变压器阻值匹配。其阻值的大小应在产品标准中加以规定。同一组的所有被试管阳极电路并联，并由同一个变压器供电。旁热式二极管可以在阴极电路带有负载的情况下进行试验。此时灯丝和阴极间的电压必须包括整流电压。3.13双二极管按全波整流电路进行寿命试验时，阳极变压器在开路的情况下，其不平衡度不应大于士5%。3.14寿命试验设备的电路公共点应接地，但必须与机壳的接地分开进行，不允许用机壳代替公共点接地。3.15寿命试验设备上所用的各种测量仪表应符合下列精度等级：a，确定和检查被试管试验状态（电极直流电压）的直流电表，其精度不应低于1级。
b，检查一组被试管电极直流成分的直流电表或电流小于100μA的直流电表，其精度不应低于4级。
c.确定和检查被试管试验状态的交流电表，其精度不应低于1.5级。d.检查一组被试管交流成分的交流电表，其精度不应低于4级。e，确定电压高于1000V试验状态的高压电表，其精度不应低于2.5级。f.高输入阻抗仪表允许采用不低于4级的电子式仪表。3.16在寿命试验设备中，用于测量和检查直流电路中的电流和电压的电表应优先采用磁电式的，而在交流电路中则应优先采用电磁式的。3.17用仪表作为指示器和检查小于100μA的电流时，允许在仪表刻度的始端读出被检查的数值。
共11页第6页
SJ26-79
3.18寿命试验设备所用的交流电源可以是220V.380V的50Hz交流电，也可以用专用的发电机供电。bZxz.net
供给控制栅极或二极管阳极（二极管的整流状态）的电压的非线性失真系数不应超过5%。
3.19寿命试验设备所用的直流电源可以是直流电网，也可以是满足下列要求的整流器：
a.控制栅极电压的脉动系数不应超过2%，而其余电路电源则不超过5%。b，在连续工作状态下的电源内阻应当保证在负载变化土10%时，灯丝和具有负电位的栅极电压的变化不超过土10%，而阳极和具有正电位的栅极电压的变化不超过士20%。
c在断续工作状态下的电源内阻应当保证在设备满载的情况下，试验状态接通的瞬间，电源电压的变化不超过产品标准中规定的使用极限值。如有特殊要求，可在产品标准中加以规定。3.20二极管在整流状态下进行寿命试验时，从空载到满载，阳极变压器电压的变化不应超过10%。
3.21寿命试验设备的结构（环境温度为15~35℃时）和被试管在设备上的分布应当保证在被试管阳极中部平面上测得的被试管之间的空气温度不高于45℃。
为了降低环境温度，允许采用强制性的空气循环。但此时的环境温度不应低于15℃。
3.22寿命试验电原理图。
3.22.1阳极电路和阴极电路有负载的用于半波整流的二极管寿命试验电原理图应符合图1和图2。
SJ26-79
共11页第7页
共11页第8页
SJ26-79
3.22.2阳极电路和阴极电路有负载的用于半波整流的双二极管寿命试验电原理图应符合图3。
3.22.3控制栅极电压为自给偏压的旁热式阴极三极管寿命试验电原理图应符合图4。
SJ26-79
共11页第9页
3.22.4控制栅极电压为自给偏压的旁热式阴极双三极管寿命试验电原理图应符合图5。
3.22.5灯丝电压为直流的直热式阴极五极管寿命试验电原理图应符合图6。
共11页第10页
SJ2679
3.22.6控制栅极电压为自给偏压的旁热式阴极五极管寿命试验电原理图应符合图7。
3.22.7旁热式阴极变频七极管寿命试验电原理图应符合图8。Uag
SJ26-79
3.22.8调谐指示管寿命试验电原理图应符合图9。CB
共11页第11页
3.22.9某些有不同要求的电子管寿命试验电原理图应符合产品标准的规3.23电原理图中的基本元件应符合表中的要求：电路元件名称
灯丝变压器
调整变压器
阳极电源变压器
量仪表
被试管
滤波电容器
控制栅极和帘栅极电路中的电阻负载电旺
二极管阳极电路中的限流电阻
阴极自给偏压电
电路中
的符号
BI、B2
Rg、Rg
对电路元
件的要求
第3.10条
第3.9条
第3.13条
第3.15条
第3.12条
允许与额定
值的误差
