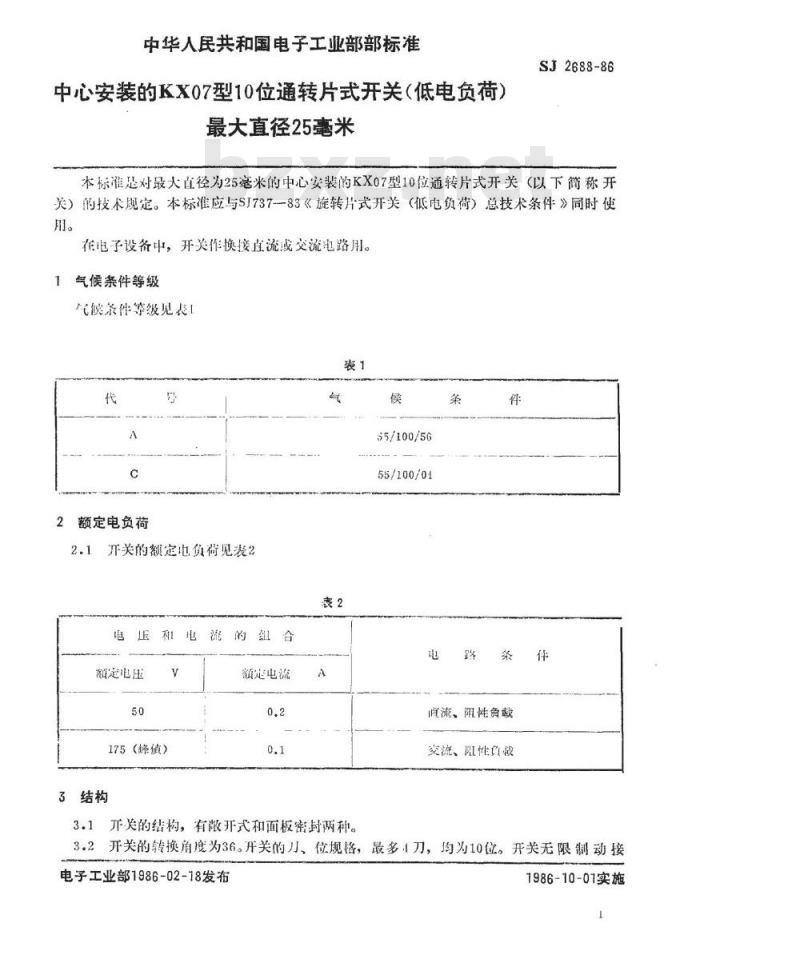

【电子行业标准(SJ)】 中心安装的ＫＸ０７型１０位旋转片式开关(低电负荷) 最大直径２５毫米

中华人民共和国电子工业部部标准中心安装的KX07型10位通转片式开关（低电负荷）最大直径25毫米
SJ2688-86
本标准是对大直径为25毫米的中心安装的KX07型10位通转片式开关（以下简称开关）的技术见定。本标准应与SJ737-83《旋转片式开关（低电负荷）总技术条件》同时使用。
在电子设备中，开关作换接直流或交流电路用。1气候条件等级
汽候条件等级见表1
额定电负荷
开关的额定电负荷见表2
额定电压
175（峰值）
3结构
额定电流
开类的结构，有蔽开式和面板密封两种。候
55/100/56
55/100/01
逍流、阻性负载
交流、阻性负教
3.2开关的转换自度为36。开关的、位规格，最多1刀，均为10位。开关无限制动接电子工业部1986-02-18发布
1986-10-07实施
触件旋转范围的止端。

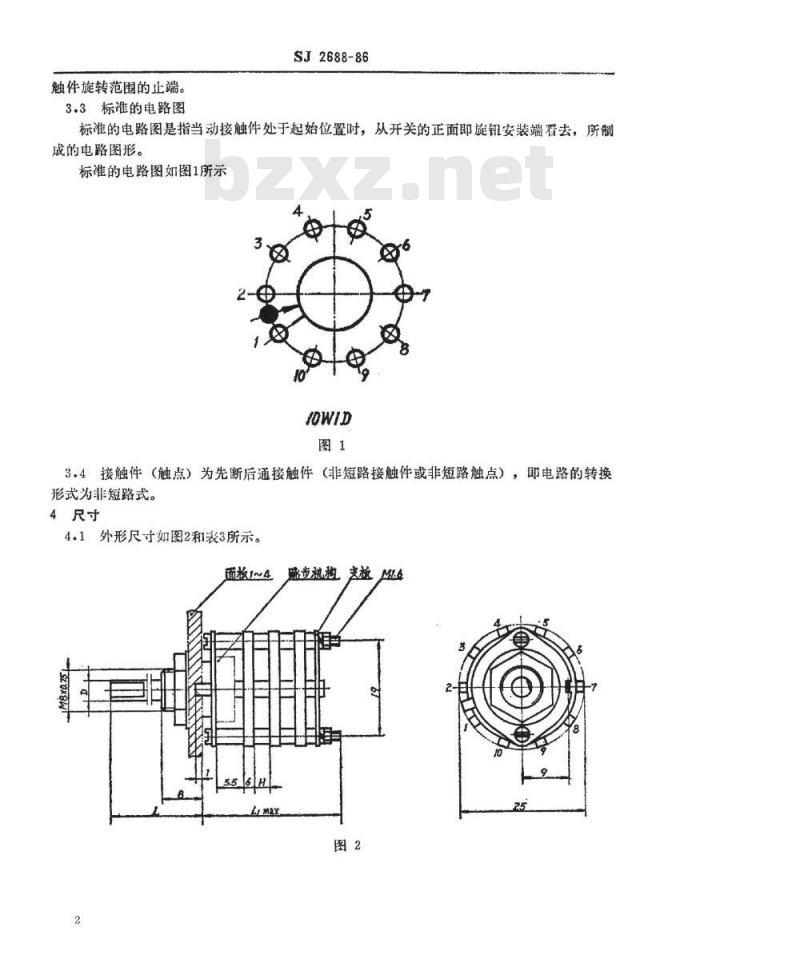

3.3标准的电路图
SJ2688-86
标准的电路图是指当动接触件处于起始位置时，从开关的正面即旋钮安装端看去，所制成的电路图形。
标准的电路图如图1所示
3.4接触件（触点）为先断后通接触件（非短路接触件或非短路触点），邸电路的转换形式为非短路式。
4尺寸
4.1外形尺寸如图2和表3所示。
面板1~4
感步机租支格M16

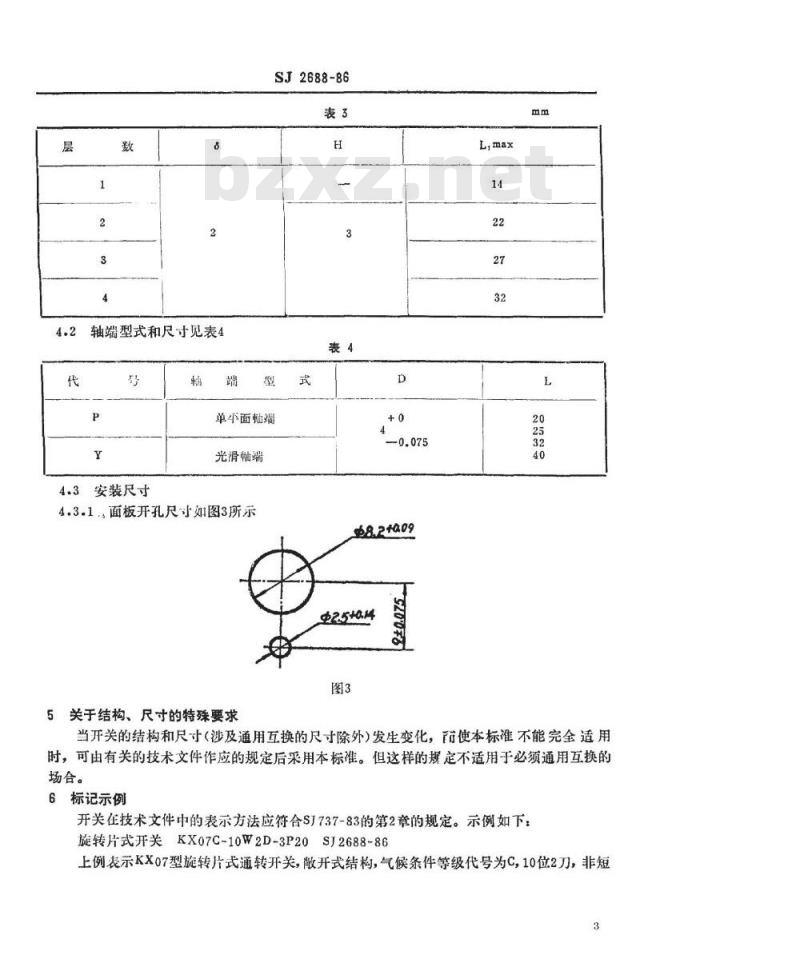

轴端型式和尺寸见表4
4.3安装尺寸
SJ2688-86
单牛面轴
光滑轴嘴
4.3.1.面板开孔尺寸如图3所示
关于结构、尺寸的特殊要求
当开关的结构和尺寸（涉及通用互换的尺寸除外）发生变化，使本标准不能完全适用时，可由有关的技术文件作应的规定后采用本标准。但这样的规定不适用于必须通用互换的场合。
6标记示例
开关在技术文件中的表示方法应符合S1737-83的第2章的规定。示例如下：旋转片式开关KX07C-10W2D-3P20SJ2688-86上例表示KX07型旋转片式通转开关，散开式结构，气候条件等级代号为C，10位2刀，非短3
SJ2688-86

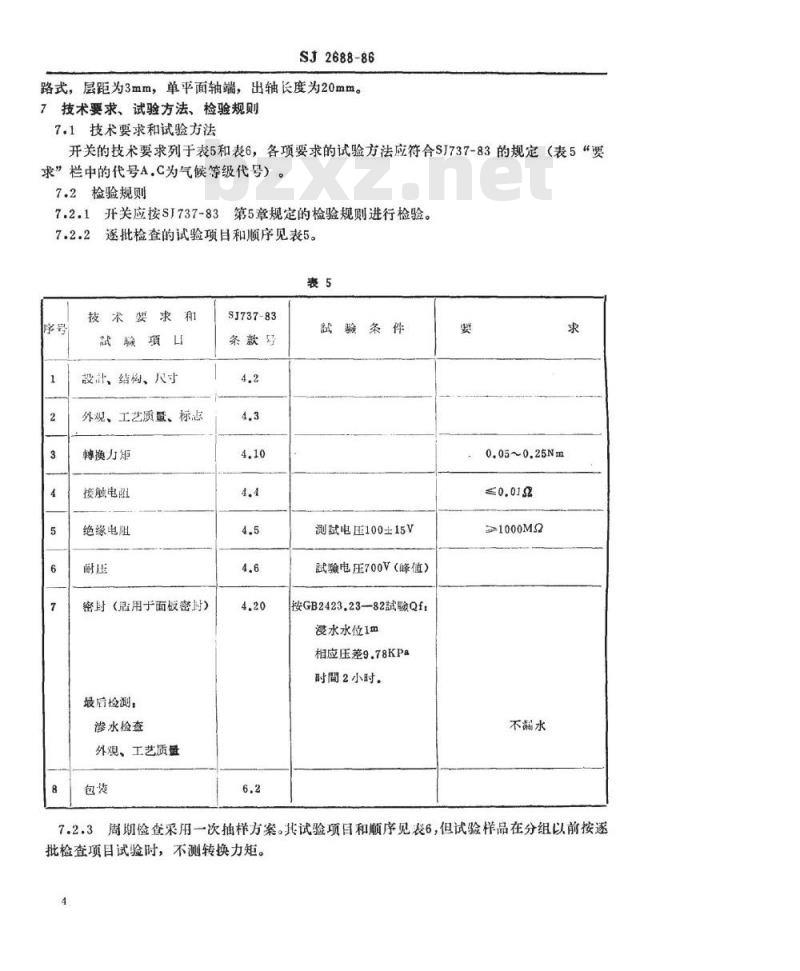

路式，层距为3mm，单平面轴端，出轴长度为20mm。7技术要求、试验方法、检验规则7.1技术要求和试验方法
开关的技术要求列于表5和表6，各项要求的试验方法应符合SJ737-83的规定（表5“要求”栏中的代号A，C为气候等级代号）。7.2检验规则
7.2.1开关应按SJ737-83第5章规定的检验规则进行检验。7.2.2逐批检查的试验项目和顺序见表5。表5
技术婴求和
武骏项口
設计、结构、尺寸
外观、工艺质、标志
转换力矩
接触电阻
绝缘电阻
密射（冠用于面板密对）
最后检测：
渗水检查
外观、工艺质盘
SJ737-83
条款号
截验条件
测赋电压100±15V
武驗电压700V（峰值）
按GB2423.23-82試Qf：
浸水水位1m
相应压差9.78KPa
时間2小时。
0.05~0.25Nm
≥1000MQ
不漏水

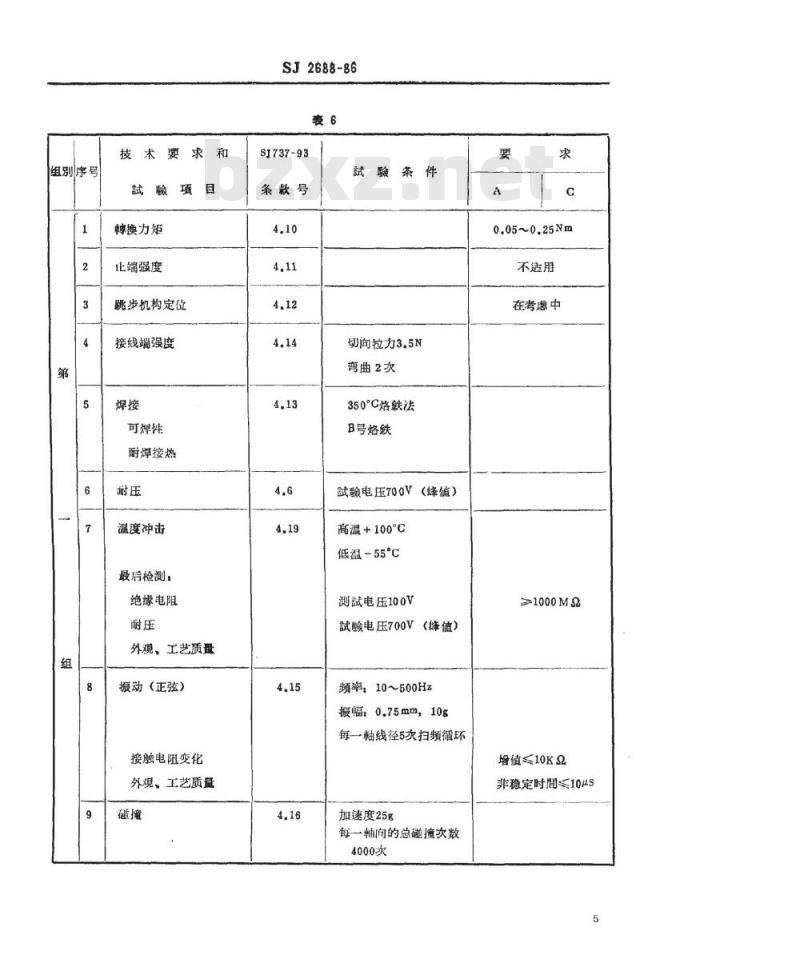

7.2.3周期俭查采用一次抽样方案。其试验项目和顺序见表6，但试验样品在分组以前按逐批检查项目试验时，不测转换力矩。4
组别序号
技术要求和
試项目
快换力矩
北端强度
跳步机构定位
接线端强度
可焊线
耐焊接热
温度冲击
最后检测：
绝缘电阻
外观、工艺质量
振动（正弦）
接触电阻变化
外观、工艺质量
SJ2688-86
SJ737-93
条款号
試酸条件
切问拉力3.5N
弯曲2灰
350C烙铁法
B号烙跌
赋酸电压700V（蜂值）
高温+100C
低温-55℃
測武电压100V
试龄电压700V（峰值）
频率，10～500Hz
振幅：0.75mm，10g
每轴线径5灰扫频循环
加速度25g
每一轴向的总碰撞次数
4000次
0.05~0.25Nm
不适用
在考愿中
≥1000M%
增值≤10K2
非稳定时間≤10MS
组别序号
技术婴求和
截项目
接触电阻变化
外观、工艺质量
气候试验
高温时绝缘电阻
外观、工艺质盘
交变温热
第一次循环
低温时接触电阻
低温时韩换力矩
外观、工艺质盘
低气压
交变湿热（其余灰环
最后检查：
接触电阻
绝缘电阻
外境、工艺质盘
SJ2688-86免费标准bzxz.net
续表6
SJ737-83
赋酸条件
条款号
高温+100℃
时間16小时
高温+40℃
1灰循环
低温55℃
时周2小时
气压4KPa
时間5分钟
试电压300V（峰值）
测試电压100V
試验电压700V（锋值）
瑜值≤10K2
非稳定时間≤10us
1000M2
0.05~0.32Nm
不适用
不适用
>200M9
组别序号
技术要求和
武项目
密封（适用于面板密封）
最后检测，
渗水检查
外观，工艺质盘
韩换力矩
止端强度
分布电容
高频并联电阻
植定湿热
最后检测：
接触电阻
绝缘电阻
外观、工艺质量
特换寿命
SJ2688-86
续表6
SJ737-83
赋酸条件
条款号
按GB2423.23--82试验Qf
渡水水1m
相应相差9.78KPa
时間2小时
+40°℃时，相对湿度933%
时間，56天
测武电压100V
試验电压700V（峰值）
快换次数：20000次
10000次
直流阻性负赖
电压50V，电流0.2A
交流阻性负载：
不漏水
0.05~0.25Nm
不适用
在考虑中
在考愿中
不适用
不适用
2200M2
不适用
不适用
组别序号
技术要
試巅项目
最后检测：
接触电阻
悼换力矩
外观、工艺质量
部放电
8标志、包装、运输、贮存
SJ2688-86
续表6
SJ737-83
条款号
赋验条件
电压125V（有效值）
电流0.1A
武酸电压700V(峰值）
开关应按SJ737-83第6章的规定进行标志，包装、运输、贮存。8
0.05~0.25Nm
在考虑中
