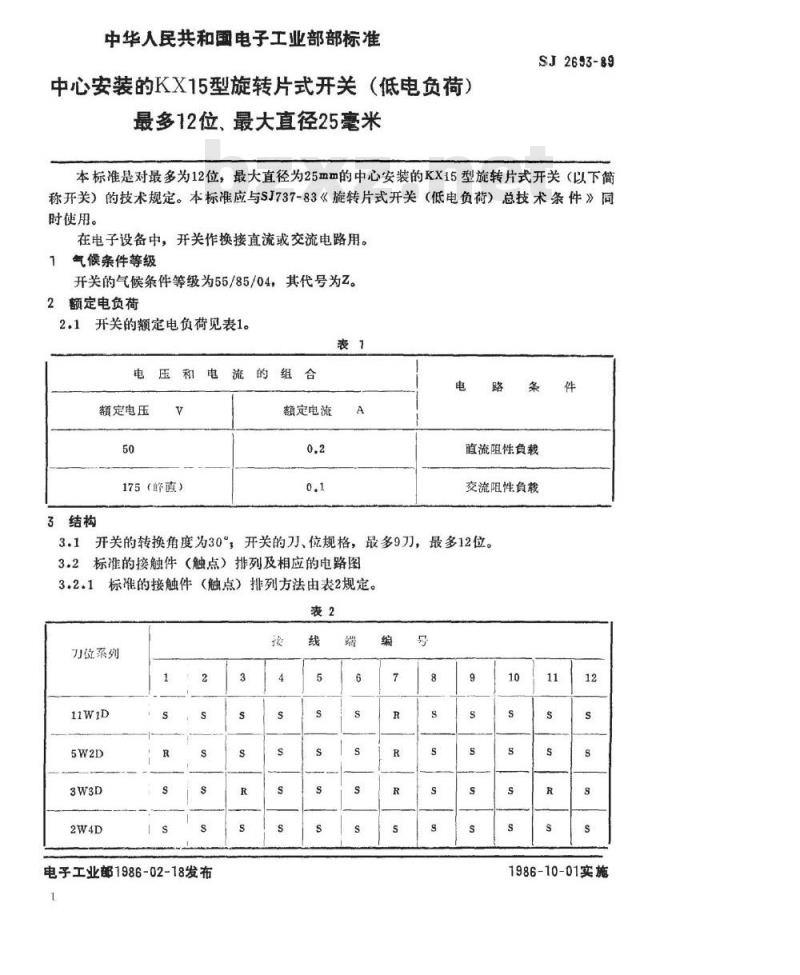

中华人民共和国电子工业部部标准中心安装的KX15型旋转片式开关（低电负荷）最多12位、最大直径25毫米
SJ2693-89
本标准是对最多为12位，最大直径为25mm的中心安装的KX15型旋转片式开关（以下简称开关）的技术规定。本标准应与SJ737-83《旋转片式开关（低电负荷）总技术条件》同时使用。
在电子设备中，开关作换接直流或交流电路用。气候条件等级
开关的气候条件等级为55/85/04，其代号为Z。2额定电负荷
2.1开关的额定电负荷见表1。
覆定电压
175（峰直）
3结构
额定电流
流阻性负载bzxz.net
交流阻性负载
3.1开关的转换角度为30%，开关的刀、位规格，最多9刀，最多12位。3.2标准的接触件（触点）排列及相应的电路图3.2.1
标准的接触件（触点）排列方法由表2规定。表2
刀位系列
电子工业部1986-02-18发布
1986-10-01实施
SJ2693-86
表中，R表示动片接线端，S表示定片接线端。3.2.2标准的电路图是指当动接触件处于逆时针终端位置时，从开关的正面即旋钮安装端看去，所制成的电路图形。

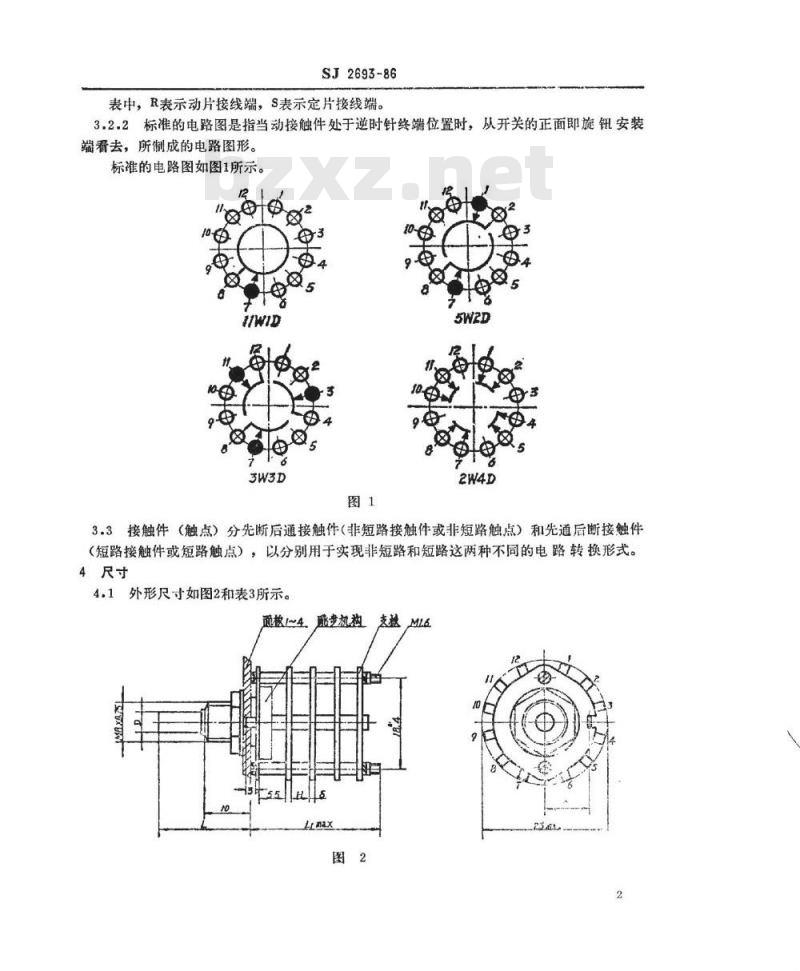

标准的电路图如图1所示。
3.3接触件（触点）分先断后通接触件（非短路接触件或非短路触点）和先通后断接触件（短路接触件或短路触点）：以分别用于实现非短路和短路这两种不同的电路转换形式。4尺寸
4.1外形尺寸如图2和表3所示。
面枕~4
步放构

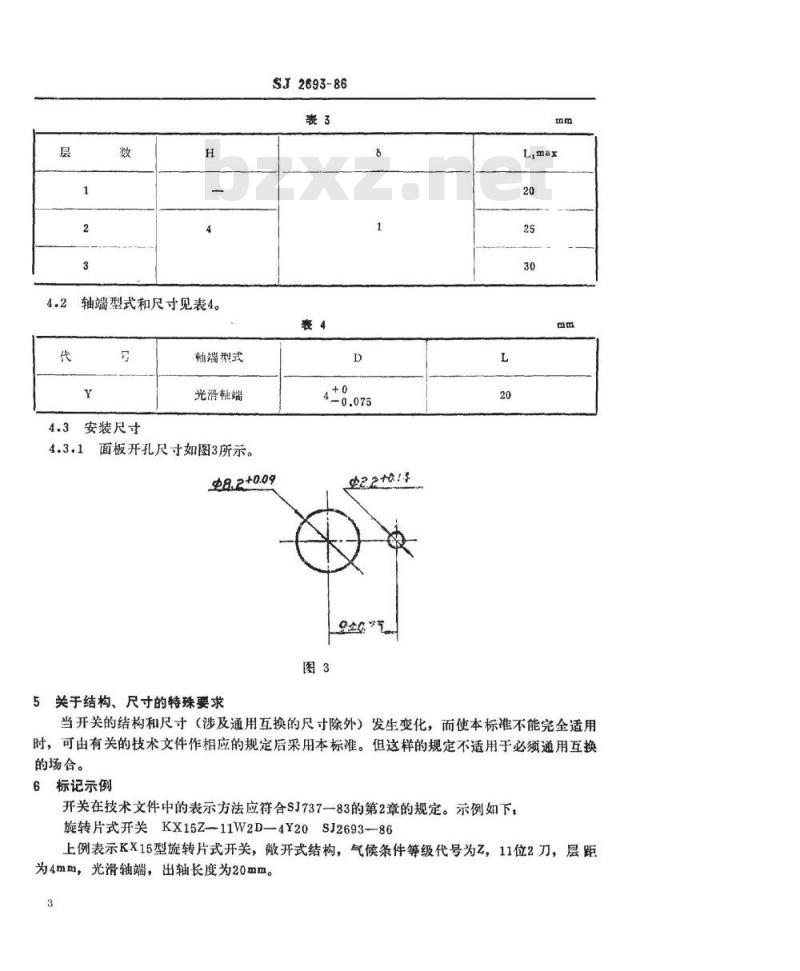

轴端型式和尺寸见表4。
4.3安装尺寸
辅端型式
光滑触端
面板开孔尺寸如图3所示。
SJ2693-86
48.2+0.09
5关于结构、尺寸的特殊要求
±2215
当开关的结构和尺寸（涉及通用互换的尺寸除外）发生变化，而使本标准不能完全适用时，可由有关的技术文件作相应的规定后采用本标准。但这样的规定不适用于必须通用互换的场合。
6标记示例
开关在技术文件中的表示方法应符合SJ73783的第2章的规定。示例如下，旋转片式开关KX15Z-11W2D-4Y20SJ2693--86上例表示KX15型旋转片式开关，散开式结构，气候条件等级代号为Z，11位2刀，层距为4mm，光滑轴端，出轴长度为20mm。3

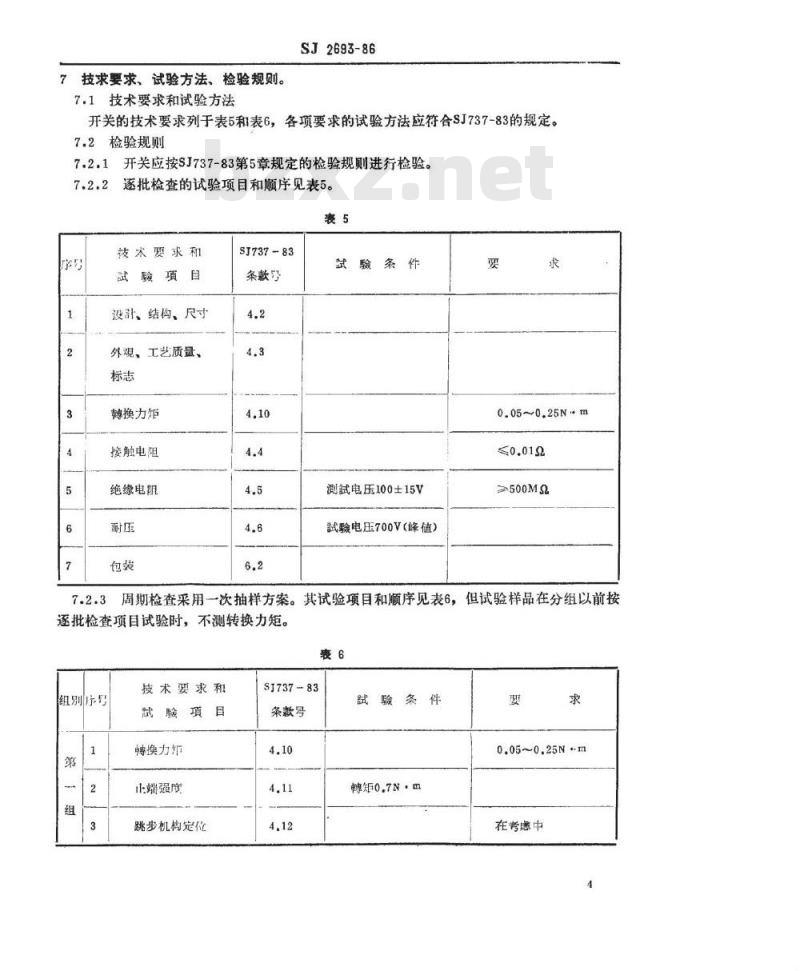

技求要求、试验方法、检验规则。7.1技术要求和试验方法
SJ2693-86
开关的技术要求列于表5和表6，各项要求的试验方法应符合SJ737-83的规定。7.2检验规则
7.2.1开关应按SJ737-83第5章规定的检验规则进行检验。逐批检查的试验项目和顺序见表5。7.2.2
技术要求和
武项目
设計计、结构、尺寸
外观、工艺质量、
换力矩
接触电阻
绝缘电阻
SJ737-83
条款号
式骏条件
測试电压100±15V
武龄电压700V（峰值）
0.05~0.25Nm
≥500M2
周期检查采用一次抽样方案。其试验项目和顺序见表6，但试验样品在分组以前按7.2.3
逐批检查项目试验时，不测转换力矩。表6
组别序号
技术要求和
武项目
博换力节
止端强度
跳步机构定位
SJ737-83
条款号
赋验条件
转矩0.7N.m
0.05~0.25N*m
在考虑中
组别床！
技术要求和
实验项目
接线端强度
可焊性
耐焊接热
温度冲击
最后检测：
绝缘电阻
外观、工艺质量
摄动（正弦）
接触电阻
外观、工艺质量
接触电阻变化
外源、工艺质量
SJ2693-86

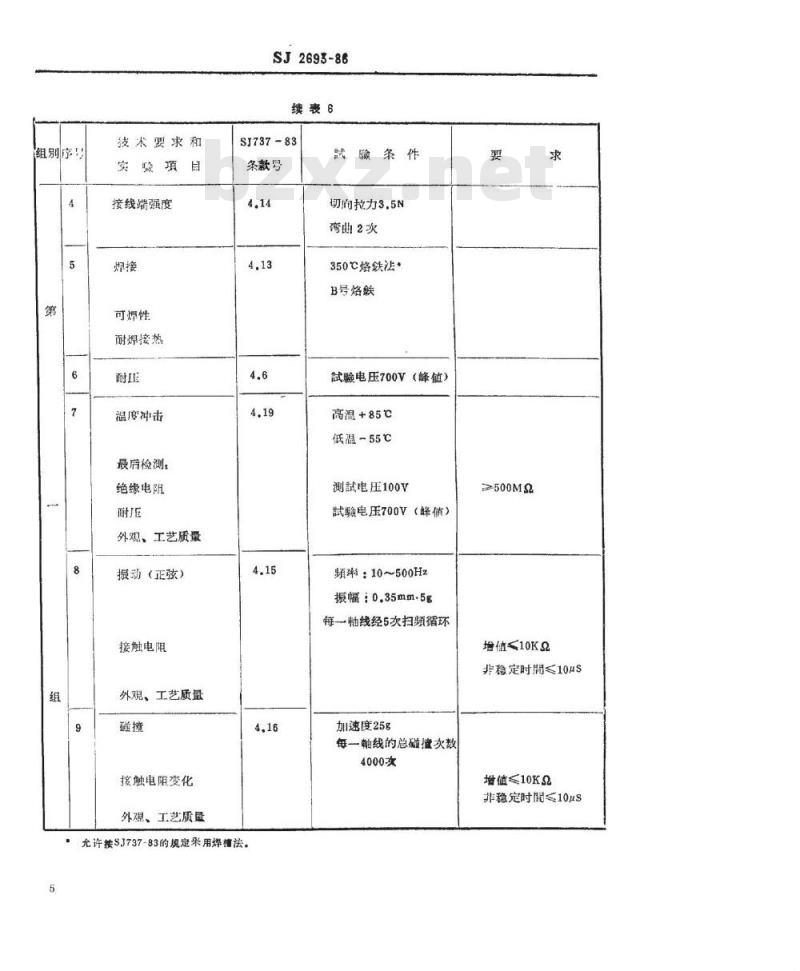

续表6
SJ737-83
条款号
充许按SJ737-83的规定采用焊槽法。5
武显条件
切向拉力3.5N
弯曲2次
350℃烙铁法*
B号烙轶
电压700V（峰值）
高湿+85℃
低温-55℃
测試电压100V
赋验电压700V（蜂值）
频率：10~500Hz
摄幅：0.35mm.5g
每一轴线经5次扫频循环
加速度25g
每一轴线的总破擅次数
4000×
增值≤10K2
并稳定时周≤10us
增值≤10K
非稳定时間≤10us
组别库号
技术要求和
試项目
气候试睑
高温时绝缘电阻
外观、工艺质量
低湿时接触电阻
低温时棘换力矩
外观、工艺质盈
低气正
李换力矩
此端强度
分布电容
高频并联电阻
恒定湿热
最后检测：
接触电阻
绝缘电阻
外观、工艺质盘
SJ2693-86
续表6
SJ737-83
条款号
赋酸条件
高温+85℃
时間16小时
低温：-55℃
时間：2小时
气压：25KPa
时間：5分钟
武酸电压230V（峰销）
+40时，相对湿度93%
时間4天
武验电压700V（峰值）
>250M2
0.05~0.32N.m
0.05~0.25N.m
在考虑中
在考患中
组别序号
技术要求和
赋验项目
搏换命
最后检测
接触电阻
韩换力矩
外观、工艺质量
局部放电
8标志、包装、运输、购存
SJ2693-86
续表6
SJ737-83
条款号
鼠酸条件
韩换次效：10000次
值流阻性负载：
电压50V，电流0，3A
交流感性负载
电H125V（有效估）
电流0.1A
試电压700V(蜂值）
开关应按SJ737-83第6章的规定进行标志，包装、运输、贮存。要
0.05~0.25N.m
在考邀中
