【电子行业标准(SJ)】 中心安装的ＫＸ１１型旋转片式开关(低电负荷) 最多１２位、最大直径５５毫米

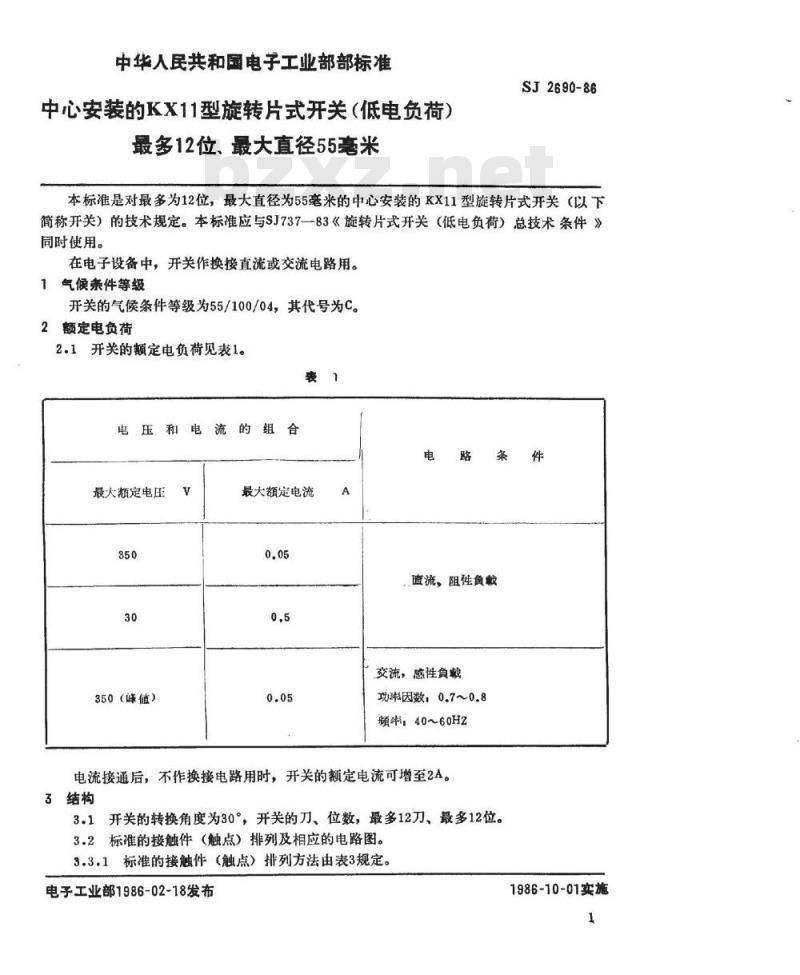

中华人民共和国电子工业部部标准中心安装的KX11型旋转片式开关（低电负荷）最多12位、最大直径55毫米
SJ2690-86
本标准是对最多为12位，最大直径为55毫米的中心安装的KX11型旋转片式开关（以下简称开关）的技术规定。本标准应与SJ737一83《旋转片式开关（低电负荷）总技术条件》同时使用。
在电子设备中，开关作换接直流或交流电路用。气候条件等级
开关的气候条件等级为55/100/04，其代号为C。2额定电负荷www.bzxz.net
2.1开关的额定电负荷见表1。
压和电流的组合
最大额定电压
350（峰值）
最大额定电流
值流，阻硅负载
交流，感性负戴
功率因数：0.7~0.8
频带：40~60H
电流接通后，不作换接电路用时，开关的额定电流可增至2A。3结构
开关的转换角度为30°，开关的刀、位数，最多12刀、最多12位。3.1
3.2标准的接触件（触点）排列及相应的电路图。3.3.1标准的接触件（触点）排列方法由表3规定。电子工业部1986-02-18发布
1986-10-01实施
SJ2690-86
标准的电路图是指当动接触件处于顺时针终端位置时，从开关的正面即旋钮安装端看去S
表中，R表示动片接线端，S表示定片接线端。S

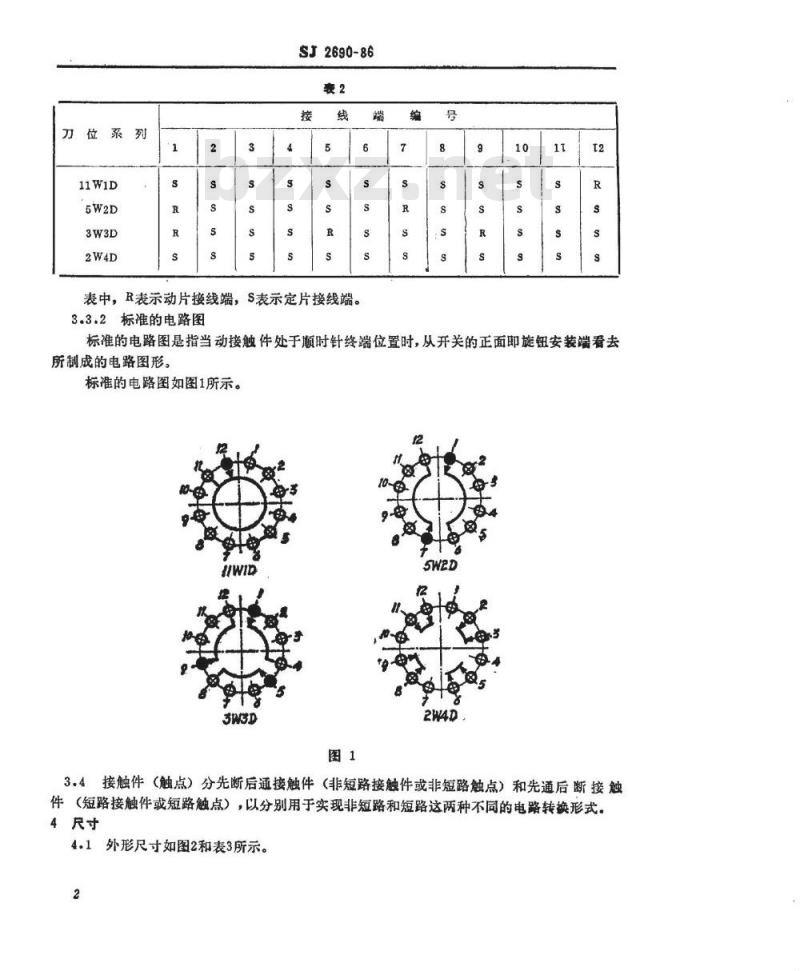

3.3.2标准的电路图
标准的电路图如图1所示。
所制成的电路图形。
3.4接触件（触点）分先断后通接触件（非短路接触件或非短路触点）和先通后断接触件（短路接触件或短路触点），以分别用于实现非短路和短路这两种不同的电路转换形式。2W4D

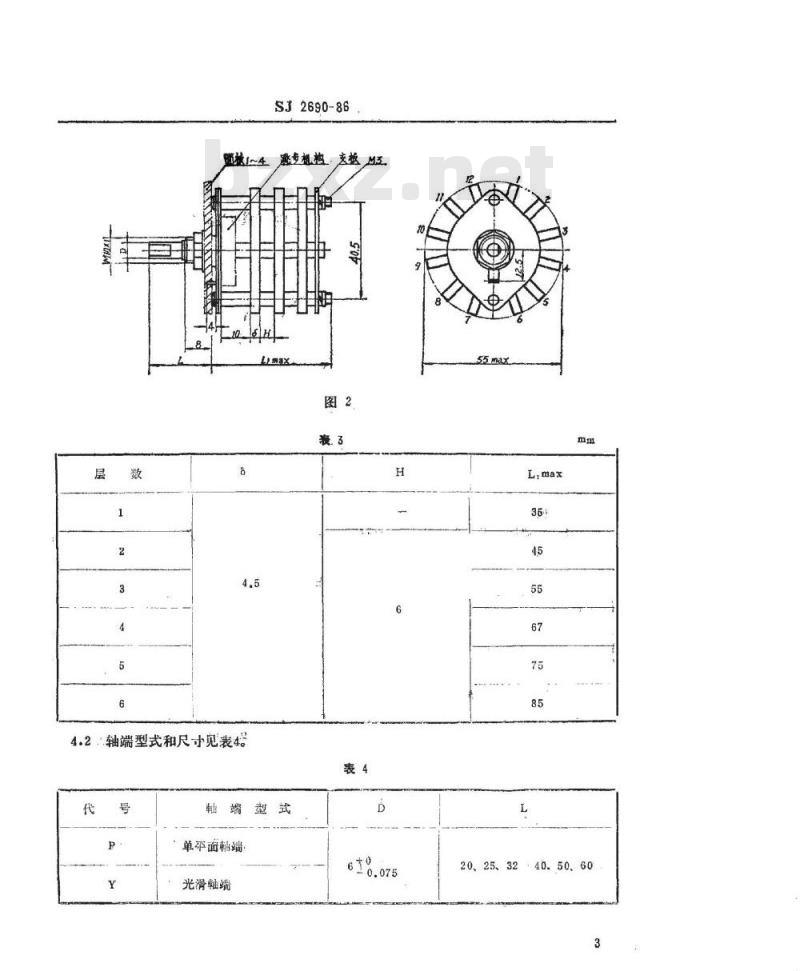

4.1外形尺寸如图2和表3所示。
4尺寸
效1~4
S32690-86
避步机构
4.2轴端型式和尺寸见表4
单面端
光滑轴端
20、25、3240.50、60

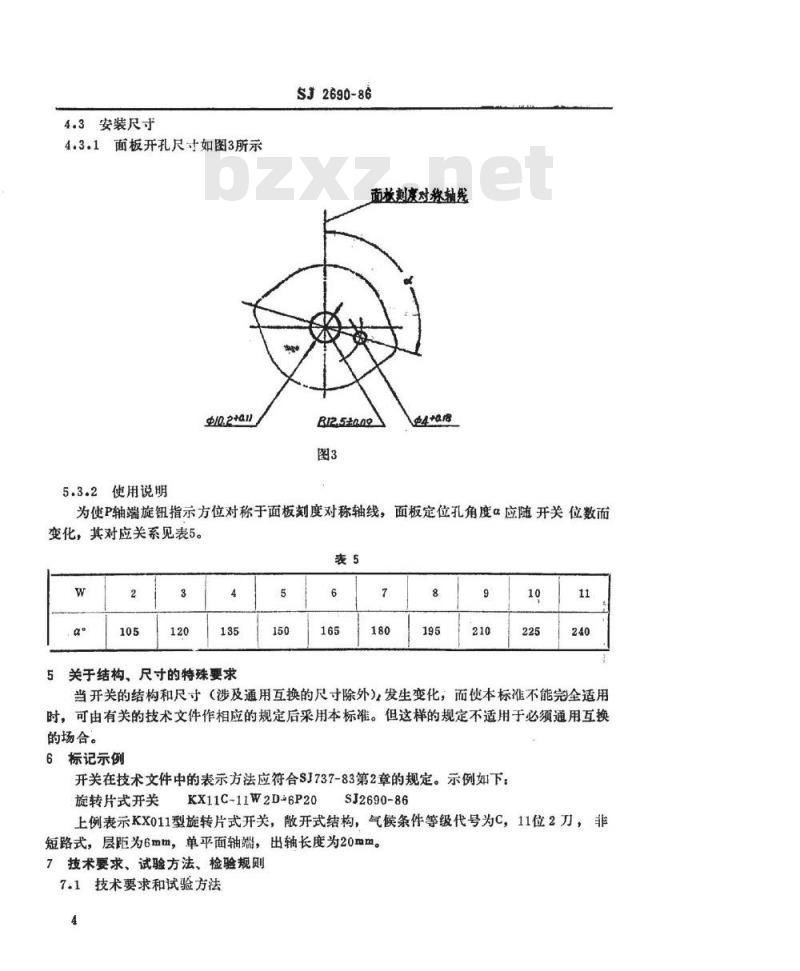

4.3安装尺寸
4.3.1面板开孔尺寸如图3所示
410.2+a11
5.3.2使用说明
S32690-86
面极刻度对称轴线
为使P轴端旋钮指示方位对称于面板刻度对称轴线，面板定位孔角度α应随开关位数而变化，其对应关系见表5。
关于结构、尺寸的特殊要求
当开关的结构和尺寸（涉及通用互换的尺寸除外），发生变化：而使本标准不能完全适用时，可由有关的技术文件作相应的规定后采用本标准。但这样的规定不适用于必须通用互换的场合。
6标记示例
开关在技术文件中的表示方法应符合SJ737-83第2章的规定。示例如下：旋转片式开关
KX11C-11W2D-6P20
SJ2690-86
上例表示KX011型旋转片式开关，开式结构，气候条件等级代号为C，11位2刀，非短路式，层距为6mm，单平面轴端，出轴长度为20mm。7技术要求、试验方法、检验规则7.1技术要求和试验方法
SJ:2690-86

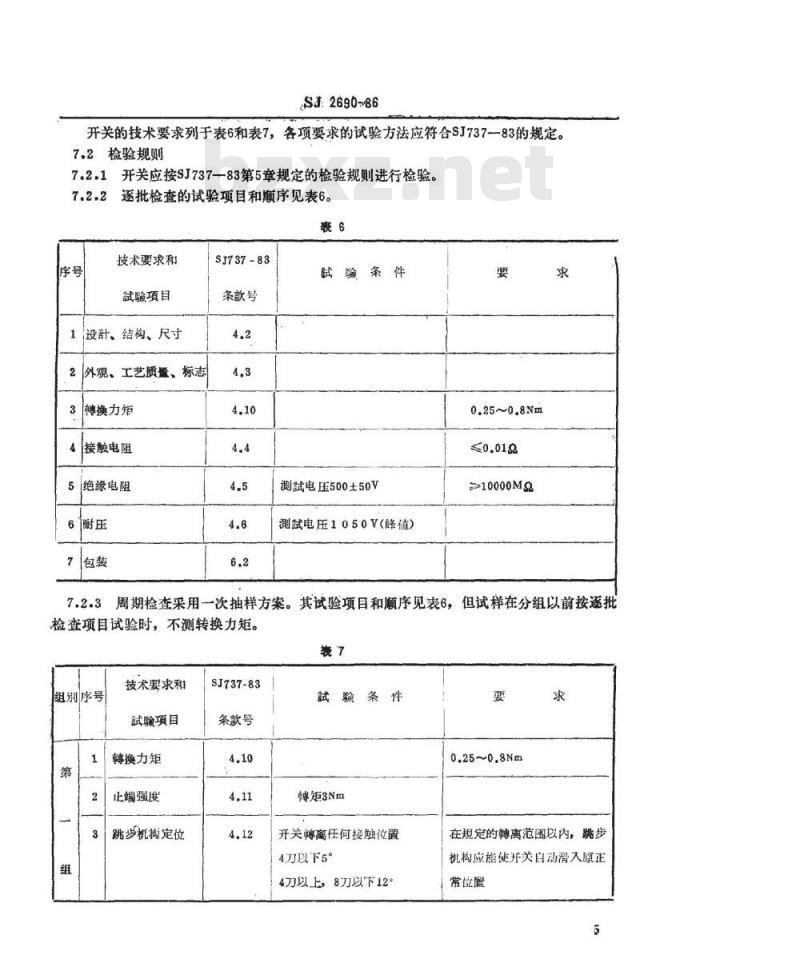

开关的技术要求列于表6和表7，各项要求的试验方法应符合SJ737--83的规定。7.2检验规则
7.2.1开关应按SJ737一83第5章规定的检验规则进行检验。逐批检查的试验项目和序见表6。7.2.2
技术要求和
武驗项目
设計、结构、尺寸
外观、工艺质量、标志
尊换力矩
接触电阻
绝缘电阻
6耐压
SJ737-83
条款号
戴颜条件
測試电压500±50V
测试电压1050V（峰值）
0.25~0.8Nm
10000M2
周期检查采用一次抽样方案。其试验项目和顺序见表6，但试样在分组以前按逐批7.2.3
检查项目试验时，不测转换力矩。袋7
组别序号
技术要求和
試驗项目
转换力矩
止端强度
跳步机构定位
SJ737-83
条款号
验条件
捧短3Nm
开关离任何接触位置
4以下5°
4刀以上，8刀以下12°
0.25~0.8Nm
在规定的辖离范围内，跳步
机构应能使开关自动滑入原正
常位暨
组别序号
技术婴求和
战疆项目
接线端强度
可焊性
耐焊接热
温度冲击
最后检键，
绝缘电阻
SJ737-83
条款号
外观、工艺质量
振动(正弦)
接触电阻变化
外观、工艺质量
9砸撞
接触电阻变化
外观、工艺质量
SJ2690-86
续表7
酸条传！
切向拉力7N
湾苗2次
350℃烙法
B格铁
試验电压1050V（峰值）
高温+100℃
低温-55℃
測赋电压500V
试验电压1050V（蜂值）
频格，10~500Hz
振幅：0.35mm，5g
每一轴线经5火扫颗籍环
加速度25g
每一帆询的总碰境次数
4000次
≥10000M2
“培敲10K品
非稳定时間≤10us
地值10K2
非稳定时鼠≤10ms
组别序号
技术要求和
武验项目
气候试验
高温时绝缘电限
外观、工艺质量
交变视蒸
第1灰铺环
低温时接触电阻
低温时搏换力矩
外观、工艺质量
低气压
交变凝热
（其余灰循环）
最后检测
接触电阻
绝缘电阻
SJ737-83
条款号
外观、工老质量
韩换力矩
止端强度
SJ2690-86
续表7
酸条作
高温+100℃
时間16小时
测电压500V
瀛温+40℃
1次循环
低温-55℃
时阎2小时
气压25KPa
时間5分钟
武验电310V（峰值）
测电压500V
验电压1050V（烽值）
210000MS
0.25~0.96Nm
1000MS2
0.25~0.8Nm
组别序号
技术要求和
試酸项目
分布电容
高频并联电阻
恒定热热
最后检测：
接触电限
绝缘电阻
外观、工艺质量
辖换力矩
最后检测：
接触电阻
博换力矩
外观、工艺质量
2局部放电
SJ737-83
条款号
标志、包装、运输、贮存
SJ2690+86
续表了
武驗条件
+40℃时，93±3%
时間4天
武验电压1050V（峰值）
韩换灰数：10000次
值流阻性负载：
电压30V，电流0.5A
交流感性负载：
率40~60Hz
功率因数0.7~0.8
电压250V（有效值）
电流0.05A
懿验电压1050V，（峰值）
开关应按SJ737-83第6章的规定进行标志、包装、运输、贮存。8
在考虑中
在考愿中
>1000M
0.25~0.8Nm
在考虑中
