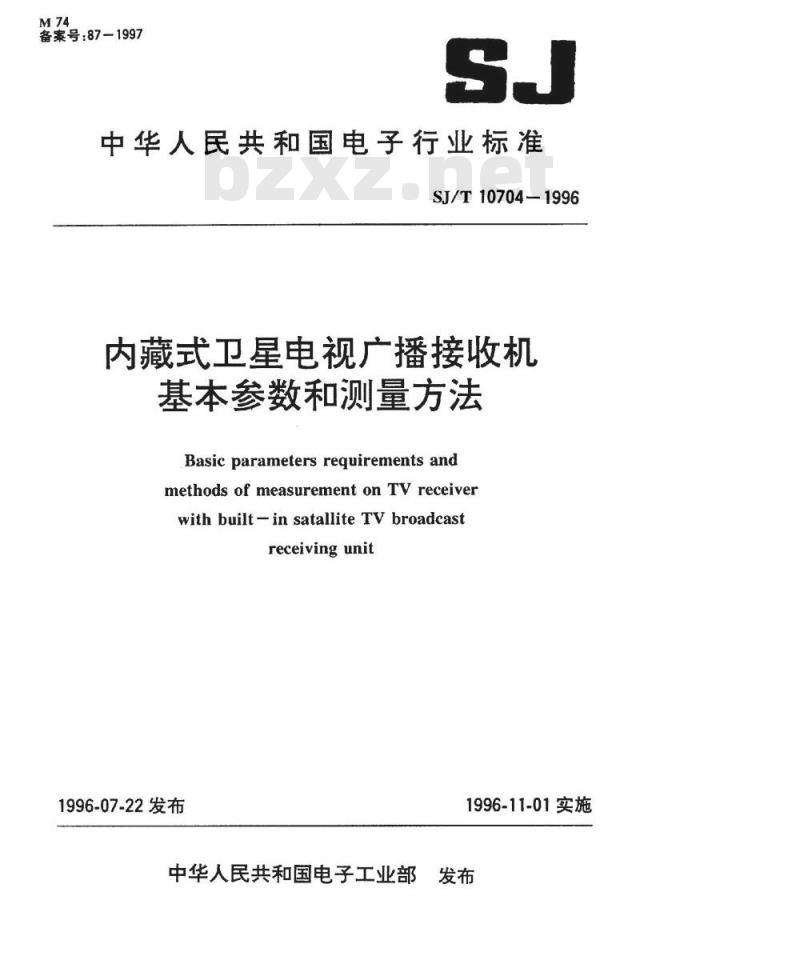

【电子行业标准(SJ)】 内藏式卫星电视广播接收机基本参数和测量方法

备案号：871997
中华人民共和国电子行业标准
SJ/T10704—1996
内藏式卫星电视广播接收机
基本参数和测量方法
Basic parameters requirements andmethods of measurement on TV receiverwith built-in satallite Tv broadcastreceiving unit
1996-07-22发布
中华人民共和国电子工业部
1996-11-01实施
TYYKAON KAca

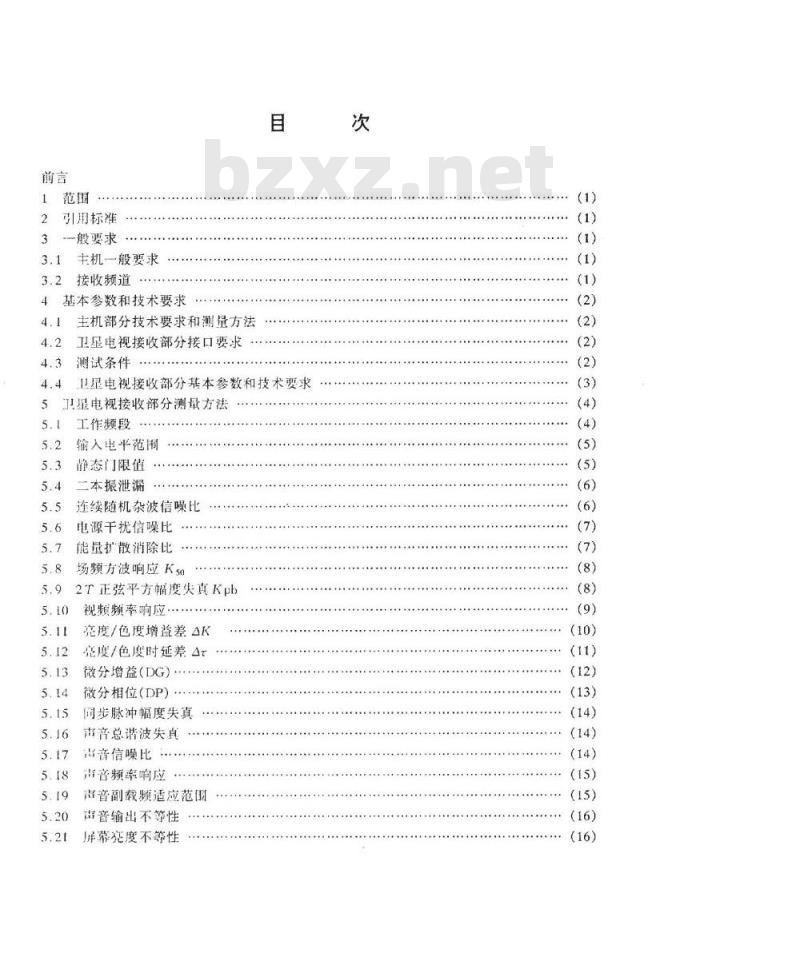

1范围
2引用标准
3般要求
3.1主机一般要求
3.2接收频道
4基本参数和技术要求
4.1主机部分技术要求和测量方法4.2
卫星电视接收部分接口要求
测试条件Www.bzxZ.net
卫星电视接收部分基本参数和技术要求5卫星电视接收部分测量方法
工作频段
输入电平范围
静态门限值
二本振泄漏
连续随机杂波信噪比
电源干扰信噪比
能量扩散消除比
场频方波响应Ks0
2T正弦平方幅度失真Kpb
视频频率响应
亮度/色度增益差AK
亮度/色度时延差△t
微分增益（DG)
微分相位(DP)
同步脉冲幅度失真
声音总谐波失真
黑音信噪比
声音频率响应
声音副载频适应范围
声音输出不等性
屏幕究度不等性
YKAONrKAcas

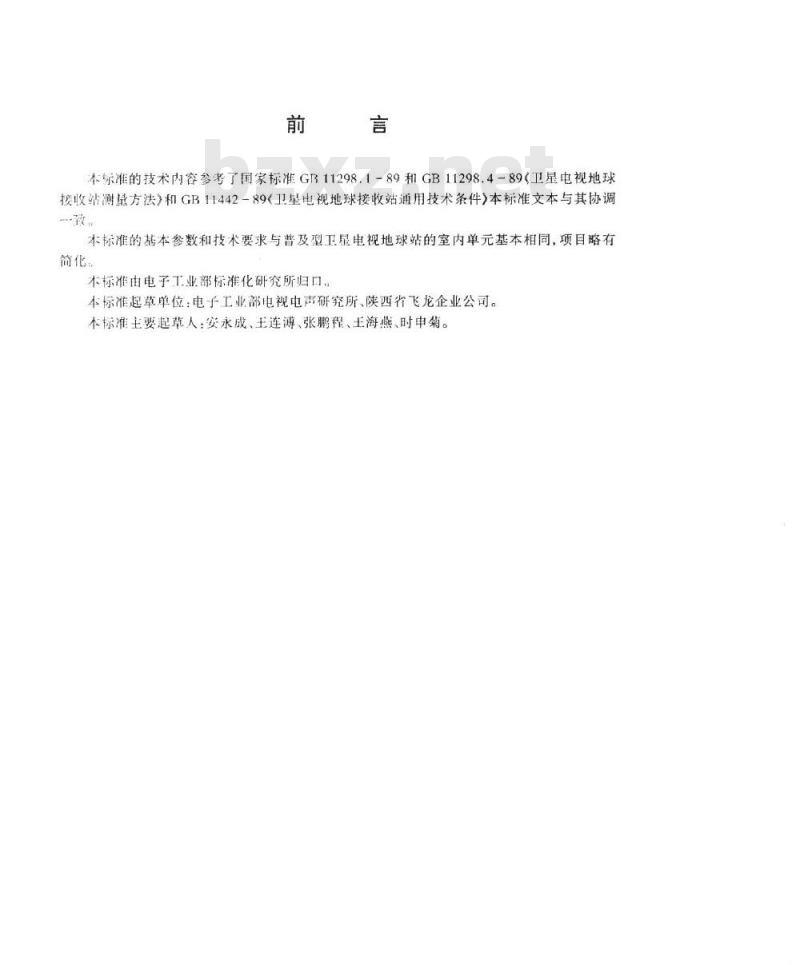

本标准的技术内容参考了国家标准GB11298.1-89和GB11298.4-89（卫星电视地球接收站测量方法>和GB11442-89<卫星电视地球接收站通用技术条件）本标准文本与其协调本标准的基本参数和技术要求与普及型卫星电视地球站的室内单元基本相同，项目略有简化
本标准由电子工业部标准化研究所归口。本际准起草单位：电子工业部电视电声研究所、陕西省飞龙企业公司。本标准主要起草人：安永成、主连薄、张鹏程、王海燕、时申菊。YKAoNrKAas

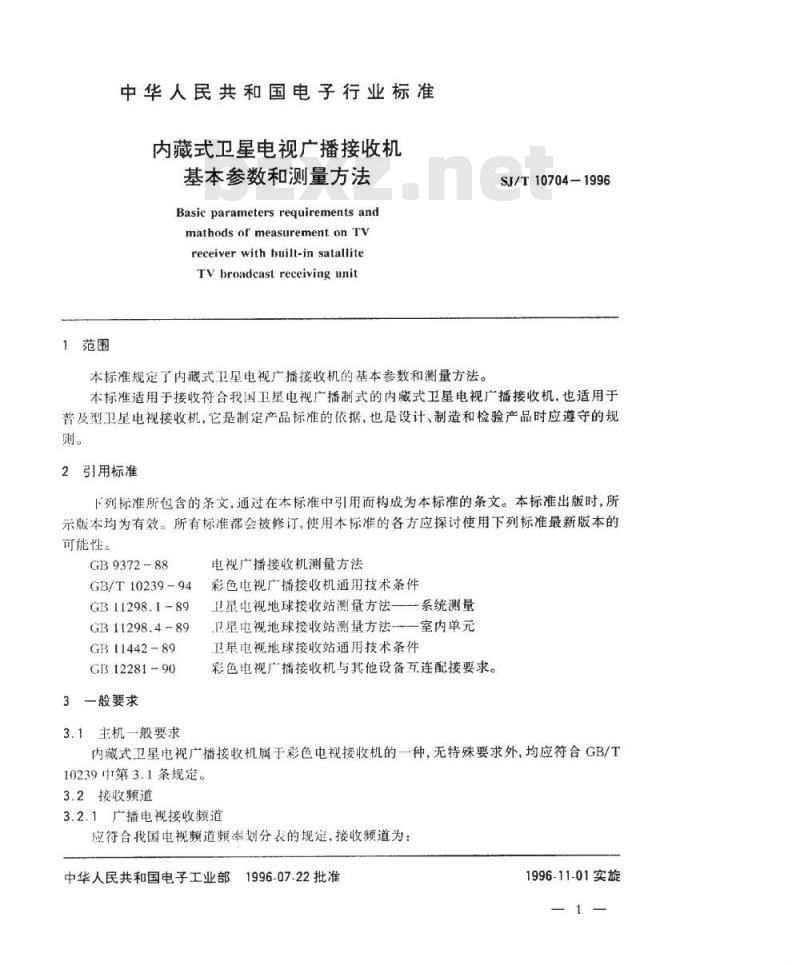

1范围
中华人民共和国电子行业标准
内藏式卫星电视广播接收机
基本参数和测量方法
Basicparametersrequirementsandmathods ofmeasurement on TV
receiver with huilt-in satalliteTV hroadcast receiving unit
本标准规定了内藏式卫星电视广播接收机的基本参数和测量方法。SJ/T10704-1996
本标准适用于接收符合我国卫星电视广播制式的内藏式卫星电视广播接收机，也适用于普及型卫星电视接收机，它是制定产品标准的依据，也是设计、制造和检验产品时应遵守的规则。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB9372-88
GB/T10239-94
GB11298.1-89
GB11298.4-89
GB11442-89
GB12281-90
3一般要求
3.1主机一般要求
电视广播接收机测量方法
彩色电视广播接收机通用技术条件卫星电视地球接收站测量方法一系统测量卫尾电视地球接收站测量方法-一室内单元卫星电视地球接收站通用技术条件彩色电视广播接收机与其他设备互连配接要求。内藏式卫星电视广播接收机属于彩色电视接收机的一种，无特殊要求外，均应符合GB/T10239中第3.1条规定。
3.2接收频道
3.2、1广播电视接收频道
应符合我国电视频道频率划分表的规定，接收频道为：中华人民共和国电子工业部1996-07.22批准YKAONrKAcas
1996-11-01实旋

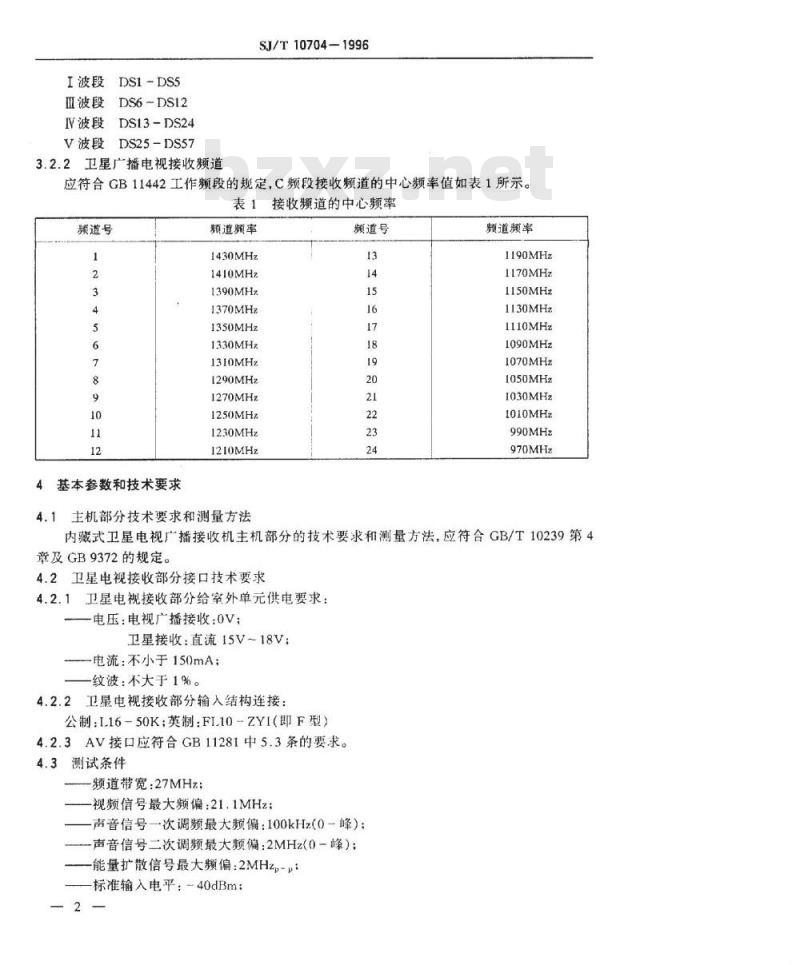

I波段DS1-DS5
Ⅲ波段DS6-DS12
IV波段DS13-DS24
V波段DS25-DS57
3.2.2卫星广播电视接收频道
SJ/T10704-1996
应符合GB11442工作频段的规定，C频段接收频道的中心频率值如表1所示。表1
接收频道的中心频率
巅道号
基本参数和技术要求
频道频率
1430MHz
1410MHz
1390MHz
1370MHz
1350MHz
1330MHz
1310MHz
1290MHz
1270MHz
1250MHz
1230MHz
1210MHz
主机部分技术要求和测量方法
频道号
频道频率
1190MHz
1170MHz
1150MHz
1130MHz
1110MHz
1090MHz
1070MHz
1050MHz
1030MHz
1010MHz
990MHz
970MHz
内藏式卫星电视广播接收机主机部分的技术要求和测量方法，应符合GB/T10239第4章及GB9372的规定。
4.2卫星电视接收部分接口技术要求4.2.1卫星电视接收部分给室外单元供电要求：电压：电视广播接收：0V；
卫星接收：直流15V~18V：
一电流：不小于150mA：
纹波：不大于1%。
4.2.2卫星电视接收部分输入结构连接：公制：L16-50K：英制：FL10-ZYI（即F型）4.2.3AV接口应符合GB11281中5.3条的要求。4.3测试条件
频道带宽：27MHz；
视频信号最大频偏：21.1MHz；
声音信号一次调频最大频偏：100kHz（0一峰）：一声音信号二次调频最大频偏：2MHz(0-峰）；一能量扩散信号最大频偏：2MHzp-p：标准输入电平：-40dBm：
rYKAOMrKAa
载噪比：14dB；
SJ/T10704-1996
一图像预加重：符合GB11442-89附录C要求：声音预加重：符合GB11442-89附录E要求。4.4卫星电视接收部分基本参数和技术要求卫星电视接收部分的基本参数和技术要求见表2.测量方法按第5章规定。测试条件和要求应符合GB11298.1、GB11298.4、GB11442及本标准4.8条的规定。表2卫星电视接收部分基本参数
基本参数
工作频段
输入电平范围
静态门限值不大于
二本振泄滞不大于
连续随机杂波信
噪比(S/N)不小于
电源干扰信噪比不小于
能量扩散消除比不小于
场频方波响应K50
不劣于
2T正弦平方波幅度失真
Kpb不大于
视频质率响应
0~4.0MHz不劣于
4.8MHz不劣于
亮度/色度增益
差K不劣于
亮度/色度时延差Ar
不劣于
微分增益(DG)不劣于
微分相位（DP）
不劣于
同步脉冲幅度失真
不劣于
声音总谐波失真
不大于
声音信噪比（S/N）
不小于
技术要求
970~1470
-60~-30
测量方法
rYKAOMrKAa
C/N=14dB
B=27MHz
APL=50%
APL=50%
测试频率400Hz、
1.42kHz.7.5kHz
C/N-14dB，在1kHz处
测量，有效值，未加权
基本参数
声单频率响应在
40Hz~10kHz范围内
不大于
声音副载额适应范围
声音输出不等性
不劣于
屏亮度不等性
不劣于
卫星电视接收部分测量方法
5.1工作频段
5.1.1定义
SJ/T10704-1996
续表2
技术要求
产品标准规定
测量方法
PAT-D副载频
内藏式卫星电视广播接收机所连接的室外单元的第一中频频段，即为卫星电视接收单元的工作频段。
5.1.2测量方法
用扫频法测量，必要时亦可用点测法，5.1.2.1扫频法
测量设备配置如图1。
瑞直流器
扫耀报荡器
尔波器
卫星电视接收单元
图1。用扫频法测量工作频段的设备配置5.1.2.1.1卫星电视接收单元工作正常以后，使其在工作频段的最低频端工作，此时扫频仪所指示的频率即为卫星电视接收单元工作频率的低频端。5.1.2.1.2将扫频仪及卫星电视接收单元都置于工作频段的最高频端，即可确定被测卫星电视接收单元的高频端。
5.1.2.2点测法
测量设备配置如图2。
视频信号
发生器
带噪声源的
卫星电视
信号发生器
卫星电视
接收单元
图2点测法测量工作频段的设备配置rYKAOMrKAa
SJ/T10704-1996
5.1.2.2.1调节卫星电视信号发生器的频率至工作频段最低端，并按4.3条要求调整卫星电视信号发生器，被测卫星电视接收单元应能接收到电视信号。5.1.2.2.2调节卫星电视信号发生器的频率至工作频段最高端，并按4.3条要求调整卫星电视信号发生器，被测卫星电视接收单元应能接收到电视信号。5.2输入电平范围
5.2.1定义
输入电平范围是指被测卫星电视接收单元的视频信号输出端，由最小输出电平至增益压缩1dB时所对应的输入信号电平范围。5.2.2测量方法（等效测量）
测量方框图如图3所示。
视频信号
发生器
带噪声源的卫星
电视信号发生器
卫星电视
接收单元
图3输入电平测量设备配置
示波器
5.2.2.1将卫星电视信号发生器输出电平调至标准输入电平，并按4.3条要求调整卫星电视信号发生器。
5.2.2.2在被测单元视频输出端用示波器测出视频信号电平。5.2.2.3按照技术要求，顺序改变卫星电视接收单元的输入电平，测量输出视频信号电压压缩1B和屏幕上图像出现噪波点时所对应的输入电平即为输入电平范围。5.3静态门限值
5.3.1定义
当卫星电视接收单元输出信噪比S/N随载噪比C/N减小到不保持直线关系而不降1dB，其所对应的载噪比C/N值为静态门限值。5.3.2测量方法
测试方框图如图4所示。
视频信号
发生器
带噪声源的
卫星电视
信号发生器
卫星电视
接收单摘
图4静态门限值测量设备配置
5.3.2.1视频信号发生器输出平场信号。5.3.2.2调节卫星电视信号发生器的输出电平使其为-40dBm。5.3.2.3调节卫星电视信号发生器的载噪比C/N，使其为14dB。视频分析仪
波形监示器
5.3.2.4降低载噪比（C/N）值，直到视频信号信噪比S/N与载噪比C/N不再保持直线关系而下降1dB，此时的载噪比C/N即为所测的静态门限值。5.3.3测量结果表示
用作图法求出比直线低IdB时所对应的载噪比C/N值，如图5所示。5
YKAONrKAcas
5.4二本振泄漏
5.4.1定义
SJ/T10704-1996
图5静态门限值的表示
卫星电视接收单元的第二本机振荡器工作时，有部分能量从卫星接收单元的输入端向外泄漏，这种泄滞称为二本振泄漏。5.4.2测量方法
测量方框图如图6所示。
卫星电视接收单元
隔直流器
二本振泄漏测量设备配置
将二本振分别调至如下频率：
970MHz加第二频频率，1470MHz加第二中频频率。频谱仪
隔直流器与被测单元输入端相连，在频谱仪上读出上述二频率点的电平，即代表第二本振泄漏。
5.5连续随机杂波信噪比
5.5.1定义
连续随机杂波信噪比S/N是指亮度信号峰值电平U、与带宽限制后测得的随机陨波幅度有效值U，之比，其计算公式以分贝表示为：S/N=20lgu
5.5.2测量方法
测量方框图如图4所示。
5.5.2.1用平场信号调制卫星信号发生器，并调整其输出电平为一40dBm。·（1)
5.5.2.2调节噪声信号发生器为给定载噪比，选择接收频道，用示波器测试视频检波点图像输出，读出亮度信号振幅值Us。5.5.2.3断开测试信号源，使载波无调制，用有效值电压表读出噪声电压U（均方根值）或用示波器读出其峰一峰值并计算其噪波有效值U（规定视频信号噪波峰一峰值与有效值关系为5:1)。
YYKAONrKACas
SJ/T10704-1996
5.5.2.4按公式(1)计算无加权信噪比：也可用视频分析仪直接测量。
5.6电源干扰信噪比
5.6.1定义
电源干扰信噪比是指亮度信号峰一峰值U。与低于1kHz的来自电源的噪波（基波及其谐波）峰一峰值U之比，其计算公式以分贝表示为：S/N(dB) = 201g
5.6.2测量方法
测量方框图如图7所示。
卫星电视
信号发生器
测试信号
发生器
卫星电视
接收单元
低通滤波器
图7电源干扰信噪比测试图
示波器
（2）
测试信号源输出平场信号，在被测单元视频输出端，用示波器测出亮度信号振幅值5.6.2.2关掉视频信号发生器，在被测单元视频输出端，经1kHz低通滤波器，用示波器测出来自交流电源的噪波峰一峰值Up。5.6.2.3按公式(2)计算信噪比。5.7能量扩散消除比
5.7.1定义
能量扩散消除比是视频输出信号峰一峰值S与剩余扩敢信号的峰一峰值之比，用分贝表示，即：
R =20lg
5.7.2测量方法
测量方框图如图8所示。
卫星电视
信号发生器
测试信号
发生器
卫星电视
接收单元
图8能量扩散消除比测试图
YYKAONrKACa
监示器
（3）
SJ/T10704—1996
5.7.2.1测试信号发生器产生平场信号，调节卫星电视信号发生器的输出为-40dBm。5.7.2.2调节卫星电视信号发生器“能扩”档为未加能量扩散状态，测其视频幅度峰一峰值S。
5.7.2.3调卫星电视信号发生器“能扩”档为加能量扩散状态，测其剩余扩散信号峰-一峰值r并代入公式(3)，求出能量扩散消除比。5.8场频方波响应Ks。
5.8.1定义
场频方波响应K50是指被50Hz场频方波信号调制的电视信号经过被测单元后输出端波形顶部产生的倾斜称为场频方波响应K5005.8.2测量方法
测试方框图如图9所示。
卫星电视
信号发生器
视频信号
发生器
卫星电视
接收单元
图9场频方波响应(Kso)测试图
监示器
测试信号发生器输出场频方波信号F，在视频输出端用波形监视器测得图10所示的波形，场频方波的前后沿各250μus期间内的变化应不计。Kso =
×100或K50
式中：K50——场频方波响应（取其最大值计)，%；b1、b2-脉冲顶部倾斜：
场频方波幅度。
250μs
5.92T正弦平方波幅度失真Kpb
5.9.1定义
Ksn应波形
2T正弦平方波幅度失真Kpb是指2T正弦平方波脉冲信号经传输后，2T脉冲信号与条脉冲之比。
5.9.2测试方法
测试方框图如图11所示。
YYKAONrKAcas
卫星电视
信号发生器
视频信号
发生器
SJ/T10704-1996
卫星电视
接收单元
图11Kpb测试图
视频分析仪或
波形监示器
5.9.2.1用2T脉冲与条脉冲信号调制卫星电视信号发生器，并加人到被测卫星电视接收机输入端。
5.9.2.2在视频信号输出端，用波形监示器分别测试2T脉冲信号与条脉冲的幅度比（见图12)。
(a)2T正弦平方波B，和
条脉冲信号B3
(b)被测卫星接收单
无输出失真波形
图12测试Kpb波形图
5.9.2.3用下式计算2T正弦平方波幅度失真Kpb。Kpb=L-P
×100%
—2T正弦平方波幅度失真，%：
式中.Kpb
条脉冲幅度，mV：
一正弦平方脉冲信号幅度，mV。也可用视频分析仪直接测量。
注：应尽量减小波形监示器对检测的影响。5.10视频频率响应
5.10.1定义
视频频率响应是在视频基带内，被测卫星电视接收单元的视频输出与输入之间相对于基准信号振幅标志信号频率的振幅)的比值变化，以分见为单位。5.10.2测量方法
测试图如图11所示。
如图13所示的行频条信号与多波群信号（按CCIR-18/1插入行信号）调制卫星电视信号发生器，用波形分析仪测试被测卫星电视接收单元的视频输出信号，以行频条脉冲幅度U，作基准，读出多波群各频率点处的幅度U，用下式计算视频频率响应。9
YYKAONrKACas
