【机械行业标准(JB)】 硬质合金斜齿直柄立铣刀

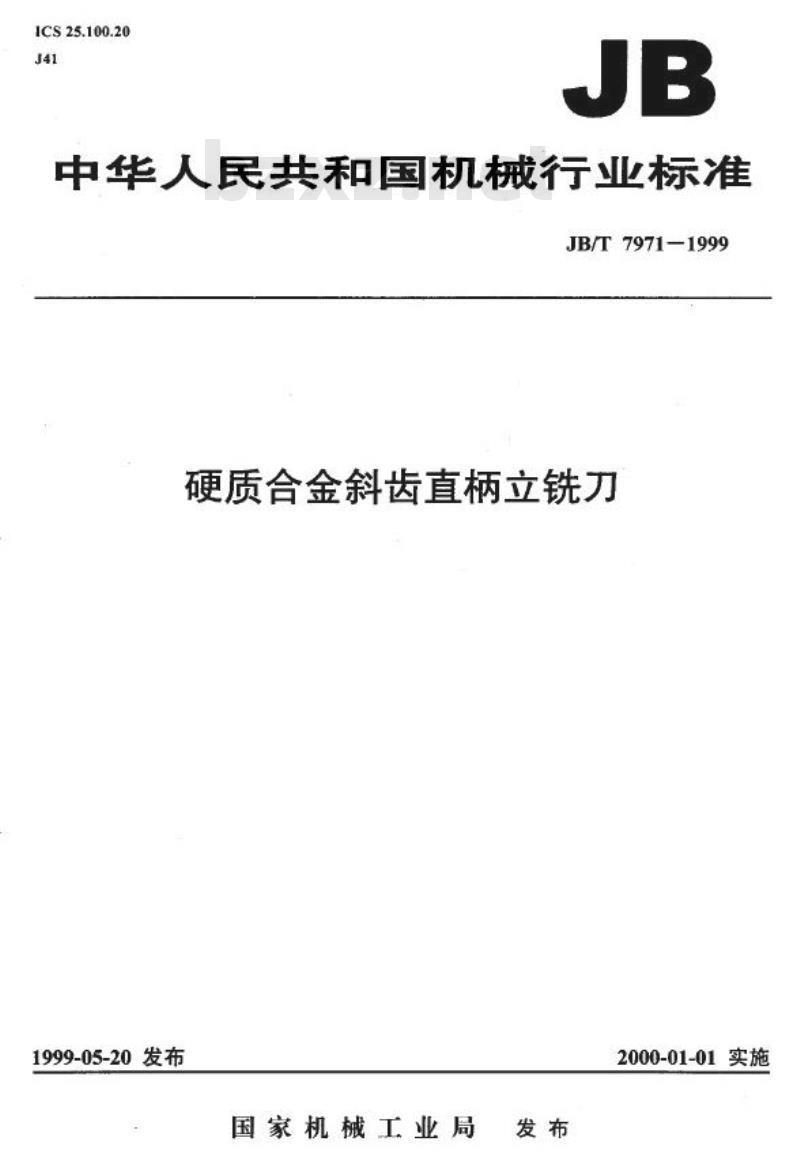

ICS25.100.20
中华人民共和国机械行业标准
JB/T7971-1999
硬质合金斜齿直柄立铣刀
1999-05-20发布
国家机械工业局
2000-01-01实施
JB/T7971-1999

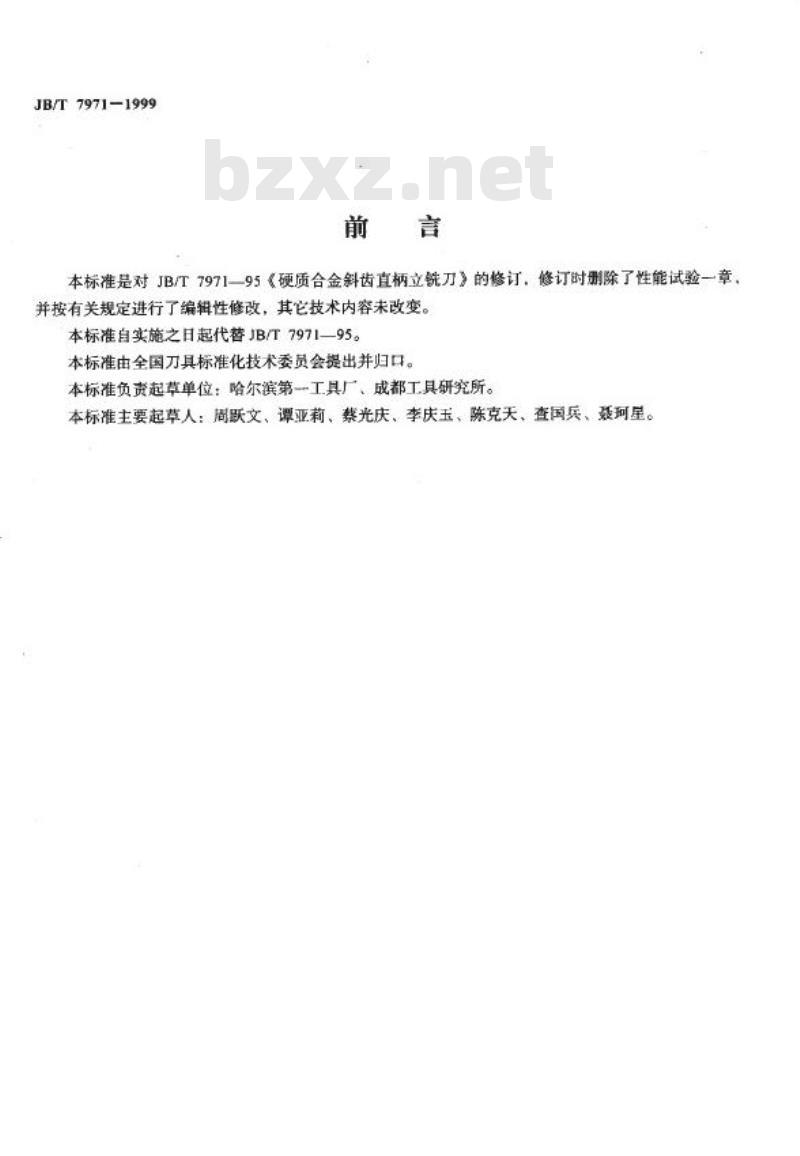

本标准是对JB/T797195《硬质合金斜齿直柄立铣刀》的修订.修订时删除了性能试验一章并按有关规定进行了编辑性修改，其它技术内容未改变。本标准自实施之日起代替JB/T7971—95。本标准由全国刀具标准化技术委员会提出并归口。本标准负责起草单位：哈尔滨第-工具厂、成都工具研究所。本标准主要起草人：周跃文、谭亚莉、蔡光庆、李庆玉、陈克天、查国兵、轰星。范围

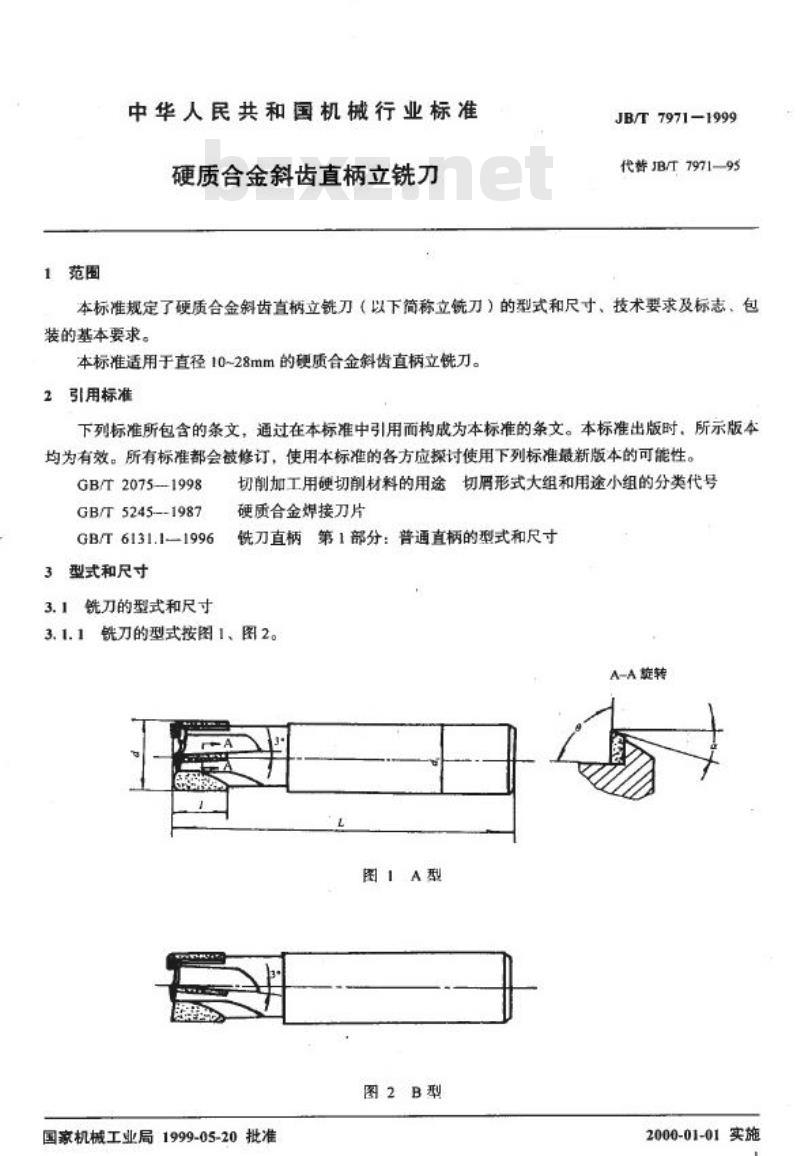

中华人民共和国机械行业标准
硬质合金斜齿直柄立铣刀
JB/T 7971-1999
代替IB/T7971—95
本标准规定了硬质合金斜齿直柄立铣刀（以下简称立铣刀）的型式和尺寸、技术要求及标志、包装的基本要求。
本标准适用于直径10~28mm的硬质合金斜齿直柄立铣刀。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探操讨使用下列标准最新版本的可能性。GB/T 2075-1998
GB/T5245---1987
GB/T6131.1—1996
3型式和尺寸
3.1铣刀的型式和尺寸
切削加工用硬切削材料的用途切屑形式大组和用途小组的分类代号硬质合金焊接刀片
铣刀直柄第1部分：普通直柄的型式和尺寸3.1.1铣刀的型式按图1、图2。
A-A旋转
图1A型
图2B型
国家机械工业局1999-05-20批准2000-01-01实施

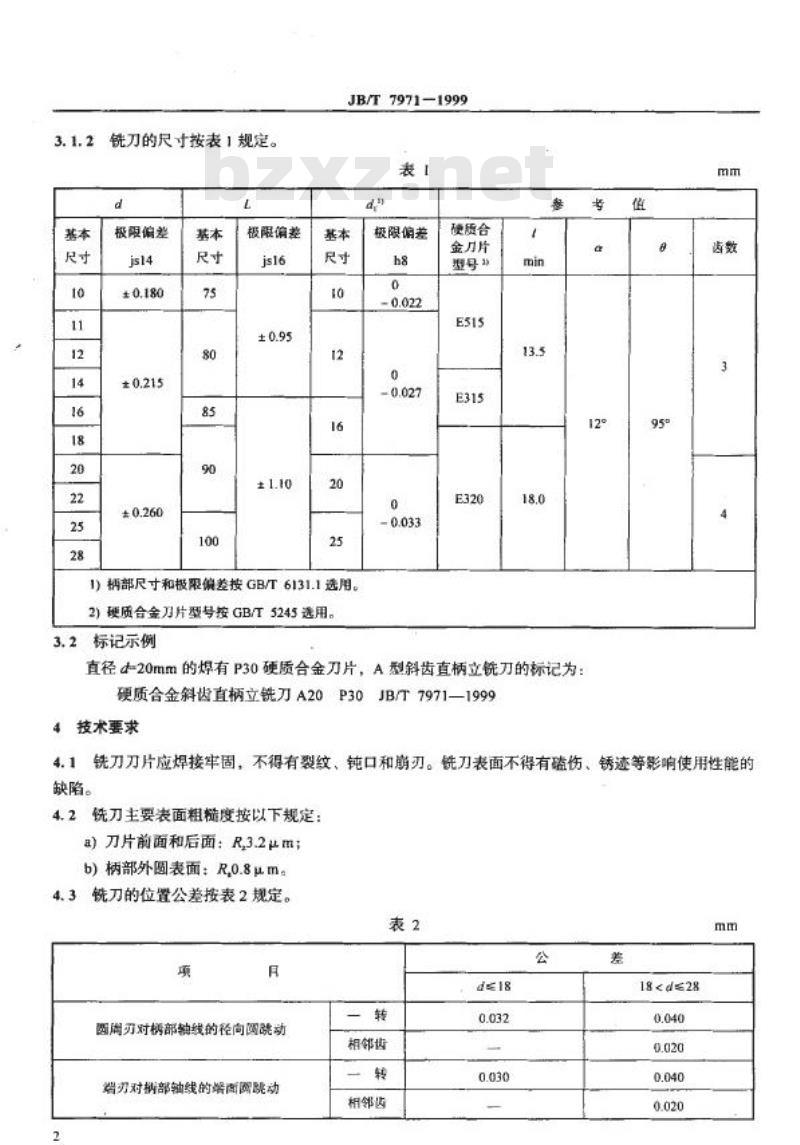

铣刀的尺寸按表1规定。
极限偏差
极限确差
JB/T 7971—1999
1）柄部尺寸和极限偏差按GB/T6131.1选用。2）硬质合金刀片型号按GB/T5245选用。3.2标记示例
极限偏差
硬质合
金万片
直径d-20mm的焊有P30硬质合金刀片，A型斜齿直柄立铣刀的标记为：硬质合金斜齿直柄立铣刀A20P30JB/T7971—19994技术要求
4.1铣刀刀片应焊接牢固，不得有裂纹、钝口和剪刃。铣刀表面不得有磕伤、锈迹等影响使用性能的缺陷。bZxz.net
4.2刀主要表面粗糙度按以下规定：a）刀片前面和后面：R,3.2μm；b）柄部外圈表面：R.0.8μm。
4.3铣刀的位置公差按表2规定。表2
阔刃对楞部轴线的径向阅既动
猎苏对树部轴线的端面国跳动
相邻街
相邻齿
18JB/T 7971-1999

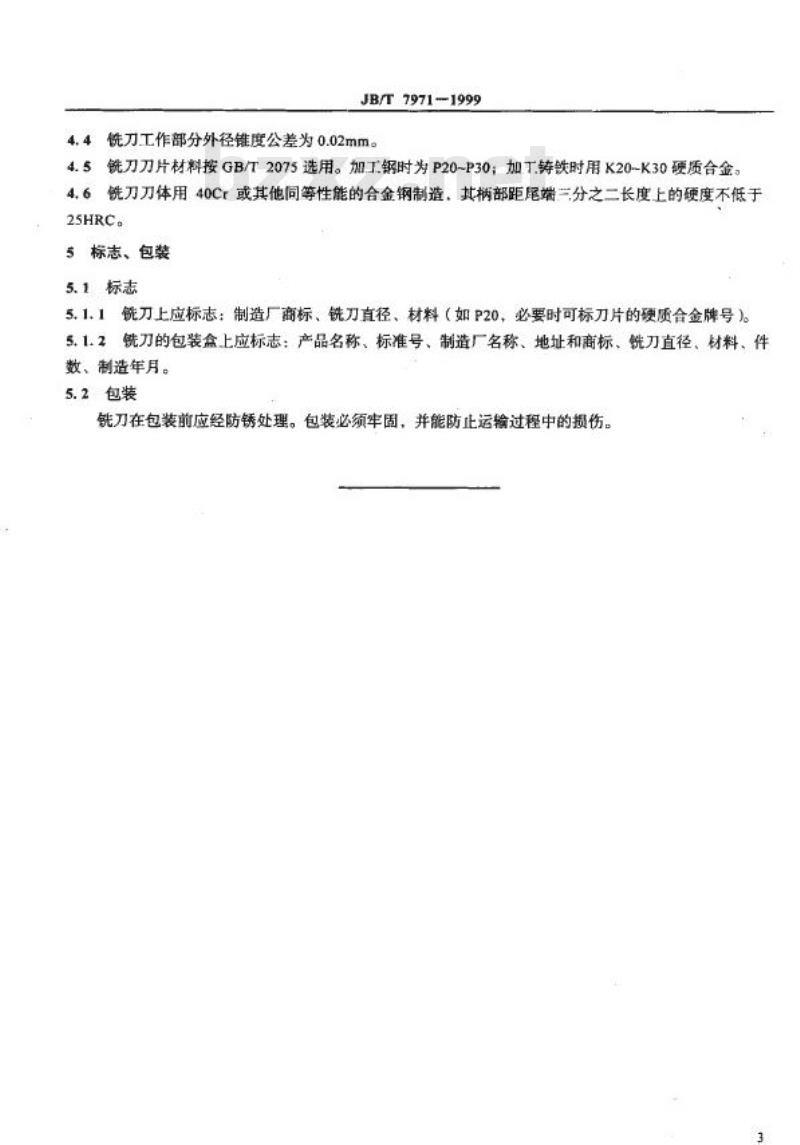

4.4刀工作部分外径锥度公差为0.02mm。4.5铣刀刀片材料按GB/T2075选用。加工钢时为P20~P30：加丁铸铁时用K20~K30硬质合金：4.6铣刀刀体用40Cr或其他同等性能的合金钢制造，其柄部距尾端分之二长度上的硬度不低于25HRC。
5标志、包装
5.1标志
5.1.1铣刀上应标志：制造厂商标、铣刀直径、材料（如P20，必要时可标刀片的硬质合金牌号）。5.1.2铣刀的包装盒上应标志：产品名称、标准号、制造厂名称、地址和商标、铣刀直径、材料、件数、制造年月。
5.2包装
铣刀在包装前应经防锈处理。包装必须牢固，并能防止运输过程中的损伤。
