【机械行业标准(JB)】 盘形齿轮铣刀 第 1 部分：基本型式和尺寸

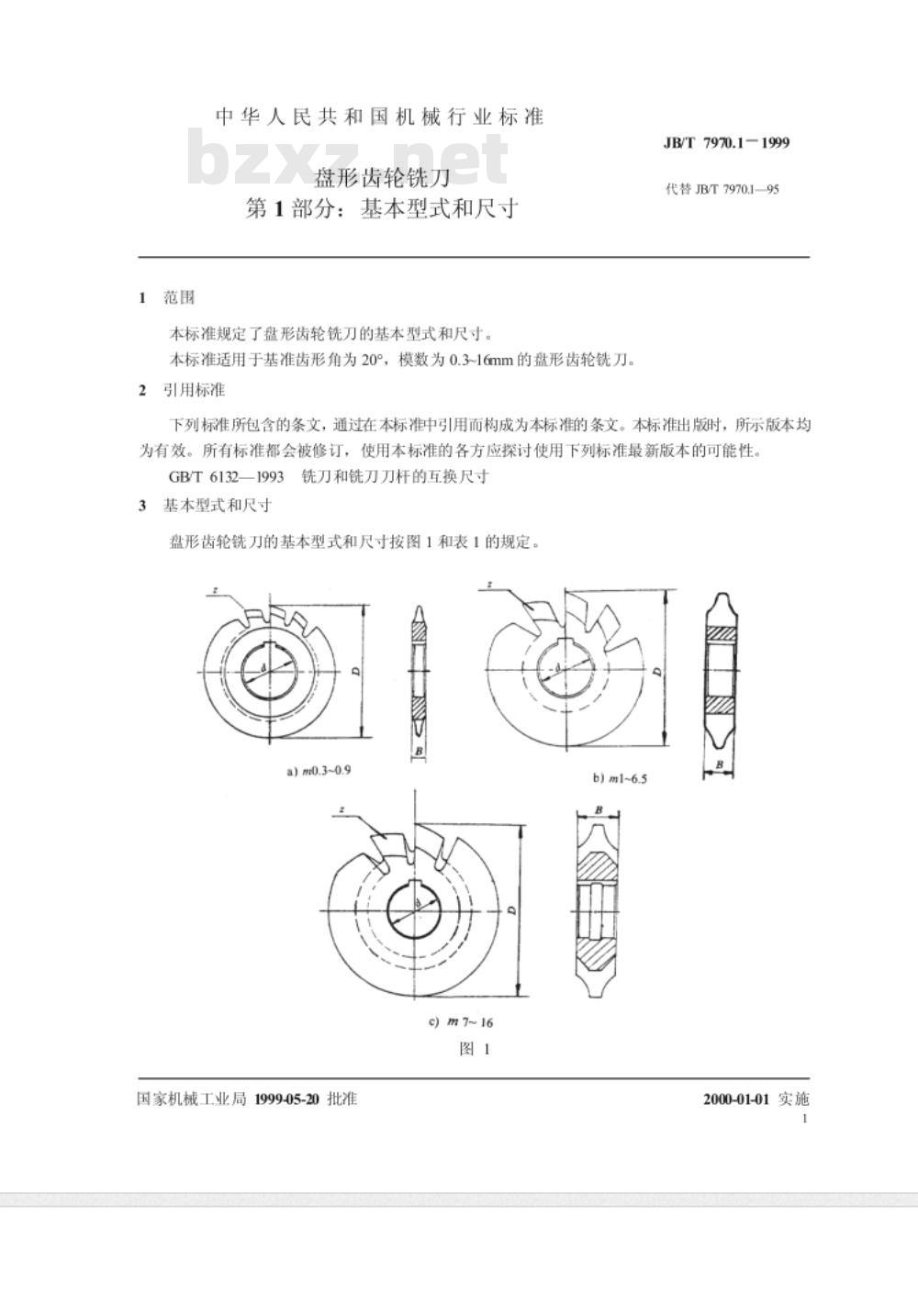

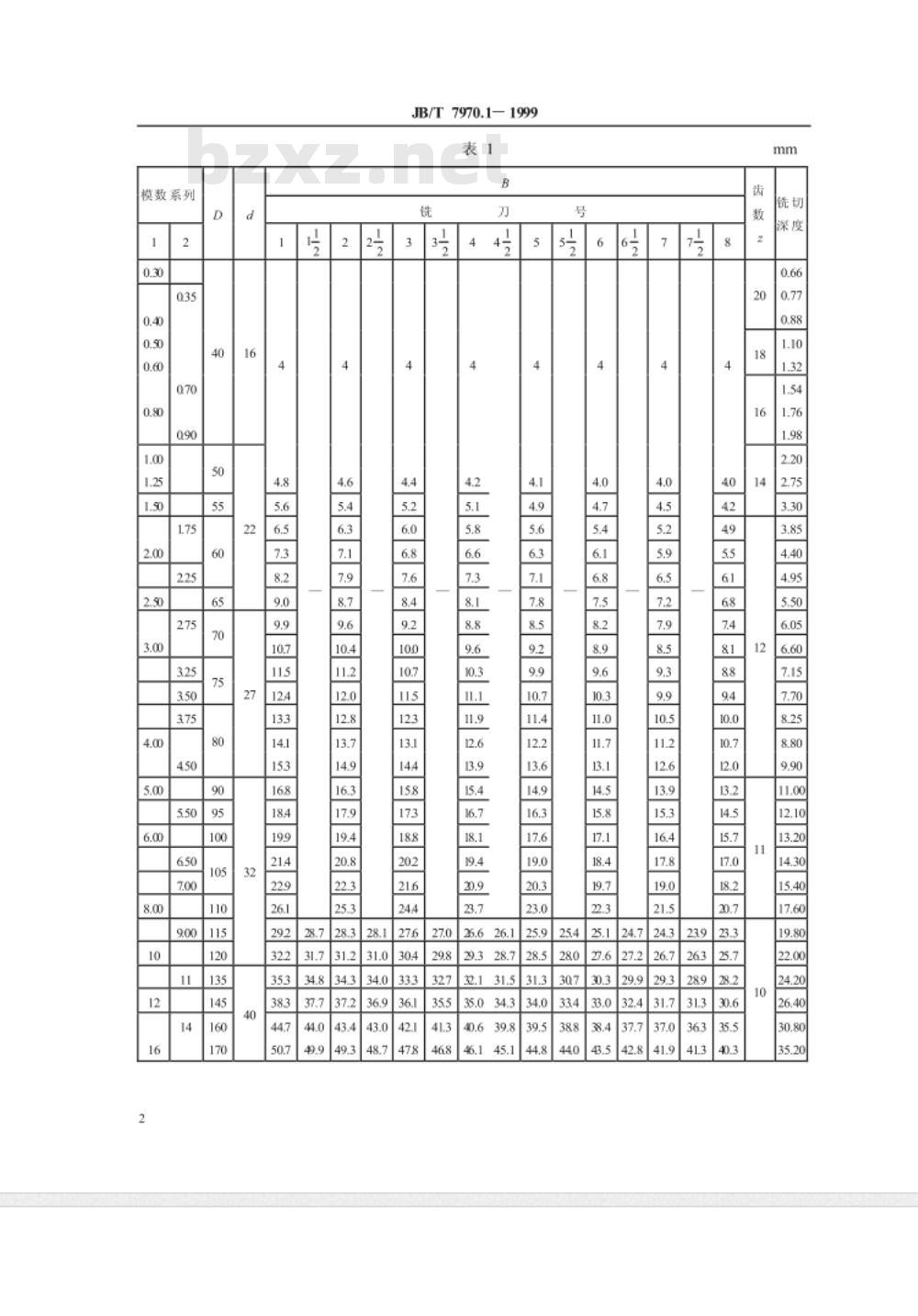

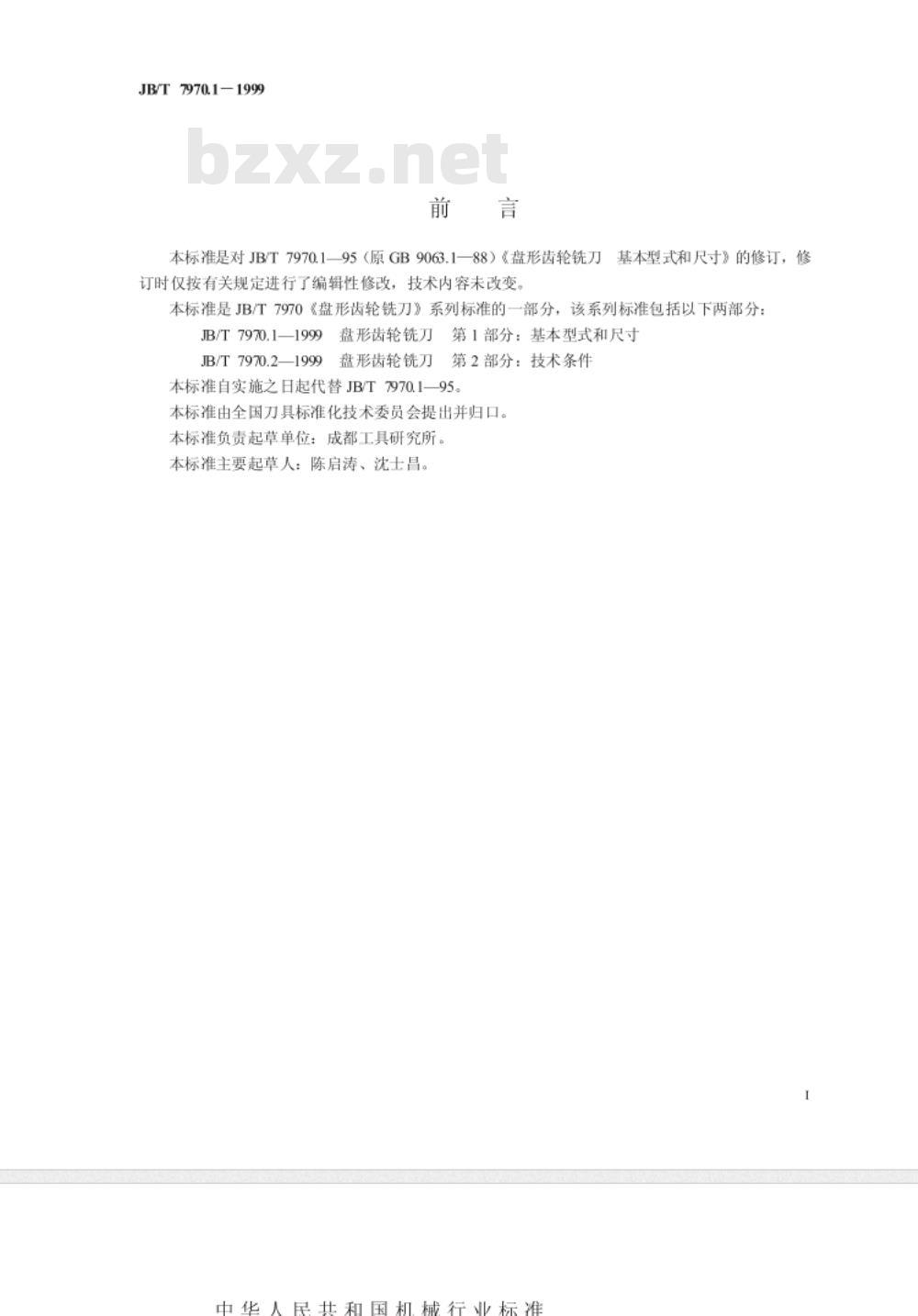

中华人民共和国机械行业标准 JB/T 7970.1-1999 盘形齿轮铣刀 第1部分：基本型式和尺寸 发布日期：1999-05-20 实施日期：2000-01-01 前言 本标准是对JB/T 7970.1—95（原GB 9063.1—88）《盘形齿轮铣刀基本型式和尺寸》的修订，修订时仅按有关规定进行了编辑性修改，技术内容未改变。本标准是JB/T 7970《盘形齿轮铣刀》系列标准的一部分，该系列标准包括以下两部分： JB/T 7970.1—1999 盘形齿轮铣刀 第1部分：基本型式和尺寸 JB/T 7970.2—1999 盘形齿轮铣刀 第2部分：技术条件 本标准自实施之日起代替JB/T 7970.1—95。本标准由全国刀具标准化技术委员会提出并归口。本标准负责起草单位：成都工具研究所。本标准主要起草人：陈启涛、沈士昌。 1 范围 本标准规定了盘形齿轮铣刀的基本型式和尺寸。本标准适用于基准齿形角为20°，模数为0.3~16mm的盘形齿轮铣刀。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 6132—1993 铣刀和铣刀刀杆的互换尺寸 基本型式和尺寸 3 盘形齿轮铣刀的基本型式和尺寸 盘形齿轮铣刀的基本型式和尺寸按图1和表1的规定。 模数系列： a) m 0.3~0.9 b) m 1~6.5 c) m 7~16 表1 盘形齿轮铣刀相关尺寸数据（基于文本整理） 模数系列(m)：0.30, 0.35, 0.40, 0.50, 0.60, 0.70, 0.80, 0.90, 1.00, 1.25, 1.50, 1.75, 2.00, 2.25, 2.50, 2.75, 3.00, 3.25, 3.50, 3.75, 4.00, 4.50, 5.00, 5.50, 6.00, 6.50, 7.00, 8.00, 9.00, 10, 11, 12, 14, 16 提取的尺寸数据序列： 序列1：40, 50, 55, 60, 65, 70, 75, 80, 90, 95, 100, 105, 110, 115, 120, 135, 145, 160, 170 序列2：1, 4, 4.8, 5.6, 6.5, 7.3, 8.2, 9.0, 9.9, 10.7, 11.5, 12.4, 13.3, 14.1, 15.3, 16.8, 18.4, 19.9, 21.4, 22.9, 26.1, 29.2, 32.2, 35.3, 38.3, 44.7, 50.7 序列3：28.7, 31.7, 34.8, 37.7, 44.0, 49.9 序列4：2, 4, 4.6, 5.4, 6.3, 7.1, 7.9, 8.7, 9.6, 10.4, 11.2, 12.0, 12.8, 13.7, 14.9, 16.3, 17.9, 19.4, 20.8, 22.3, 25.3, 28.3, 31.2, 54.3, 37.2, 43.4 序列5：28.1, 31.0, 34.0, 36.9, 43.0 序列6：4, 4.4, 5.2, 6.0, 6.8, 7.6, 8.4, 9.2, 100, 107, 115, 123, 13.1, 144, 158, 173, 188, 202, 216, 244, 276, 304, 333, 36.1, 42.1 序列7：27.0, 29.8, 32, 35.5, 41.3, 40.8, 4.2, 5.1, 5.8, 6.6, 7.3, 8.1, 8.8, 9.6, 10.3, 11.1, 11.9, 12.6, 13.9, 15.4, 16.7, 18.1, 19.4, 20.9, 23.7, 26.6 序列8：26.1, 29.3, 28.7, 32.1, 31.5, 35.0, 40.6, 44.3, 34.3, 39.8, 45.1 序列9：4.1, 4.9, 5.6, 6.3, 7.1, 7.8, 8.5, 9.2, 9.9, 10.7, 11.4, 12.2, 13.6, 14.9, 16.3, 17.6, 19.0, 20.3, 23.0, 25.9, 28.5, 31.3, 34.0, 39.5, 44.8
