【机械行业标准(JB)】 磨前齿轮滚刀 第 1 部分：基本型式和尺寸

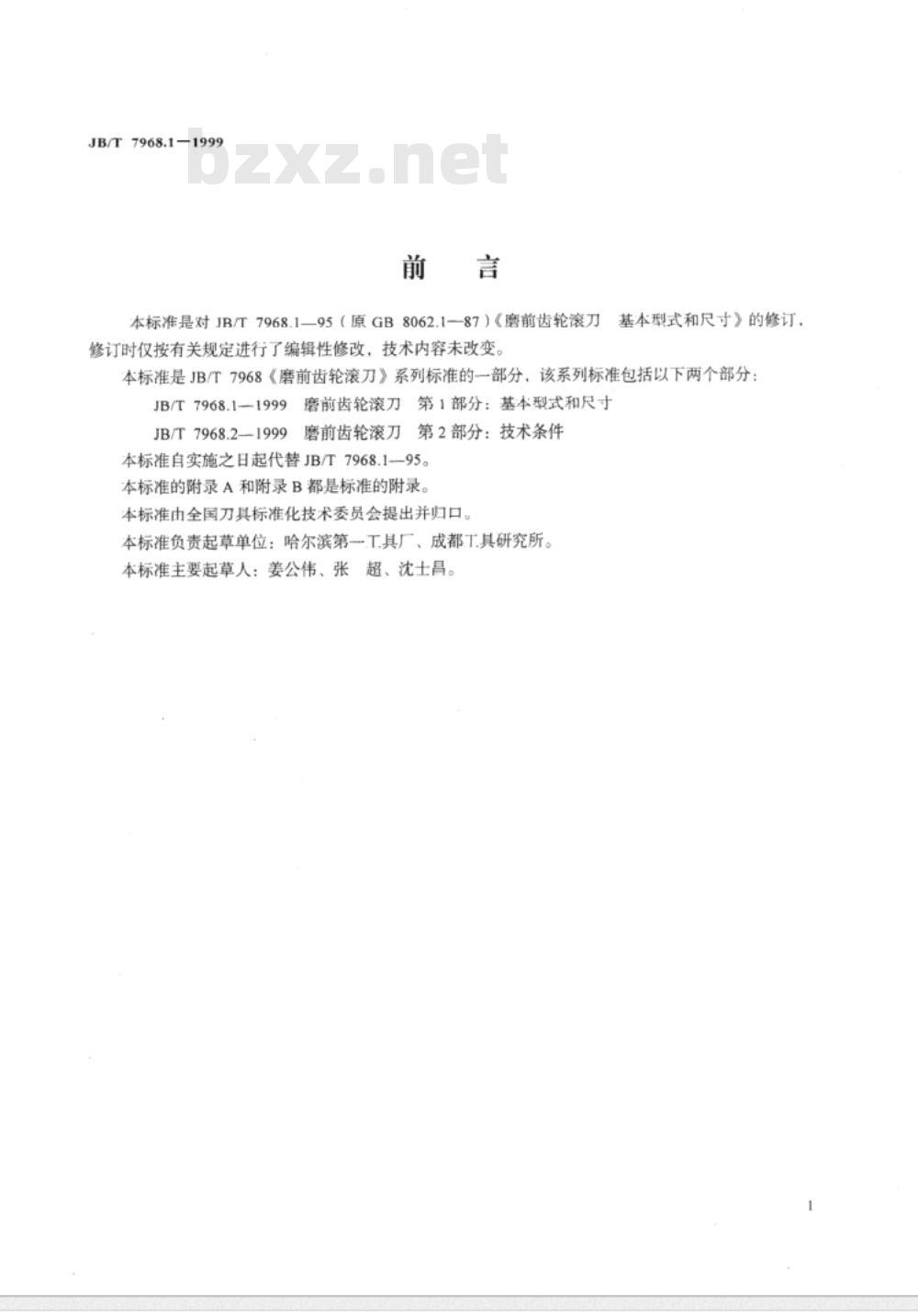

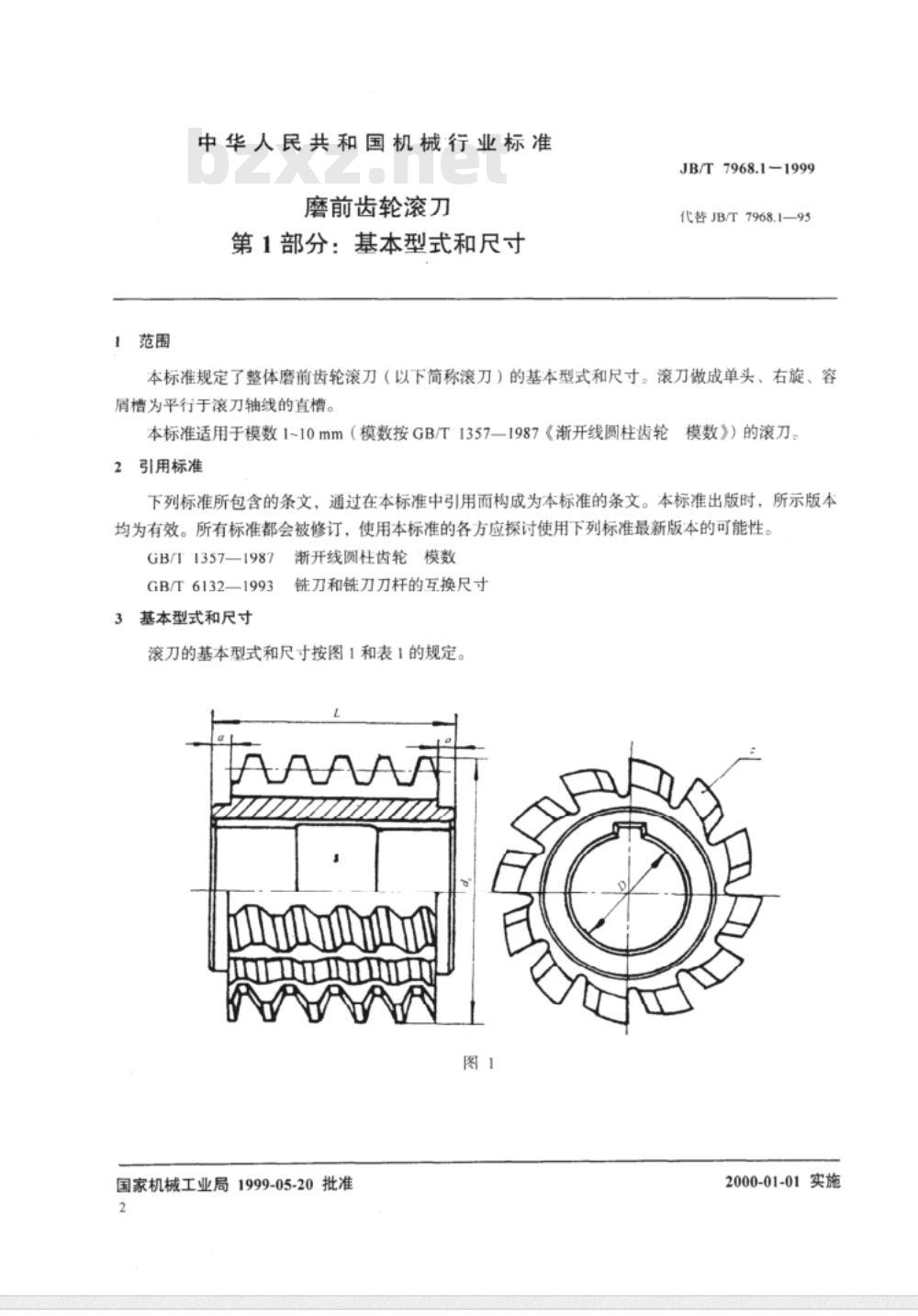

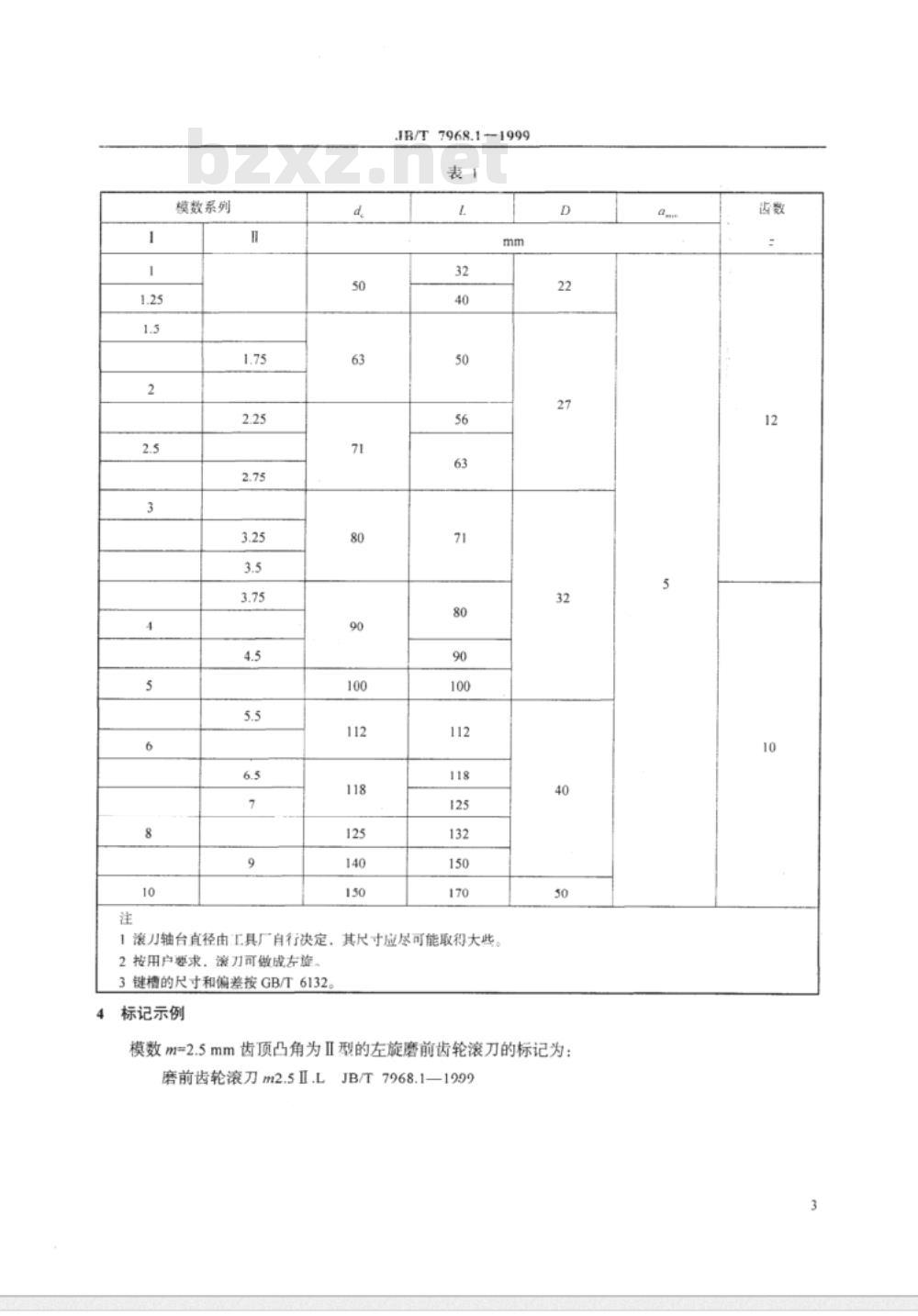

中华人民共和国机械行业标准 JB/T 7968.1-1999 磨前齿轮滚刀 第1部分：基本型式和尺寸 前言 本标准是对 JB/T 7968.1—95（原 GB 8062.1—87）《磨前齿轮滚刀 基本型式和尺寸》的修订，修订时仅按有关规定进行了编辑性修改，技术内容未改变。本标准是 JB/T 7968《磨前齿轮滚刀》系列标准的一部分，该系列标准包括以下两个部分： 磨前齿轮滚刀 第1部分：基本型式和尺寸 JB/T 7968.1-1999 磨前齿轮滚刀 第2部分：技术条件 JB/T 7968.2—1999 本标准自实施之日起代替 JB/T 7968.1—95。本标准的附录 A 和附录 B 都是标准的附录。本标准由全国刀具标准化技术委员会提出并归口。本标准负责起草单位：哈尔滨第一工具厂、成都工具研究所。本标准主要起草人：姜公伟、张超、沈士昌。 1 范围 本标准规定了整体磨前齿轮滚刀（以下简称滚刀）的基本型式和尺寸。滚刀做成单头、右旋、容屑槽为平行于滚刀轴线的直槽。本标准适用于模数 1~10mm（模数按 GB/T 1357—1987《渐开线圆柱齿轮 模数》）的滚刀。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 1357—1987 渐开线圆柱齿轮 模数 GB/T 6132—1993 铣刀和铣刀刀杆的互换尺寸 3 基本型式和尺寸 滚刀的基本型式和尺寸按图 1 和表 1 的规定。 表 1 滚刀的基本型式和尺寸 模数 m | 直径 d (mm) 1.25 | 32 1.5 | 40 1.75 | 50 2 | 56 2.25 | 63 2.5 | 71 2.75 | 80 3 | 90 3.25 | 100 3.5 | 112 3.75 | 118 4 | 125 4.5 | 132 5 | 150 5.5 | 170 注： 1. 滚刀轴台直径由工具厂自行决定，其尺寸应尽可能取得大些。 2. 按用户要求，滚刀可做成左旋。 3. 键槽的尺寸和偏差按 GB/T 6132。 附录 A （标准的附录） 滚刀的基本计算尺寸 滚刀的基本计算尺寸按表 A1 的规定。 表 A1 滚刀的基本计算尺寸 模数 m | 直径 d (mm) 1.25 | 46.60 1.5 | 45.93 1.75 | 58.11 2 | 57.44 2.25 | 56.76 2.5 | 63.88 2.75 | 63.21 3 | 62.54 3.25 | 70.76 3.5 | 70.09 3.75 | 69.41 4 | 78.60 4.5 | 77.92 5 | 76.37 5.5 | 84.92 6 | 95.47 6.5 | 94.12 7 | 98.57 8 | 97.22 9 | 101.48 10 | 113.58 附录 B （标准的附录） 滚刀轴向齿形尺寸 滚刀轴向齿形尺寸按图 B1 的规定。两种凸角型式（I 型和 II 型）可任选，推荐用 I 型。
