【机械行业标准(JB)】 模具铣刀 第 9 部分：莫氏锥柄圆锥形球头立铣刀

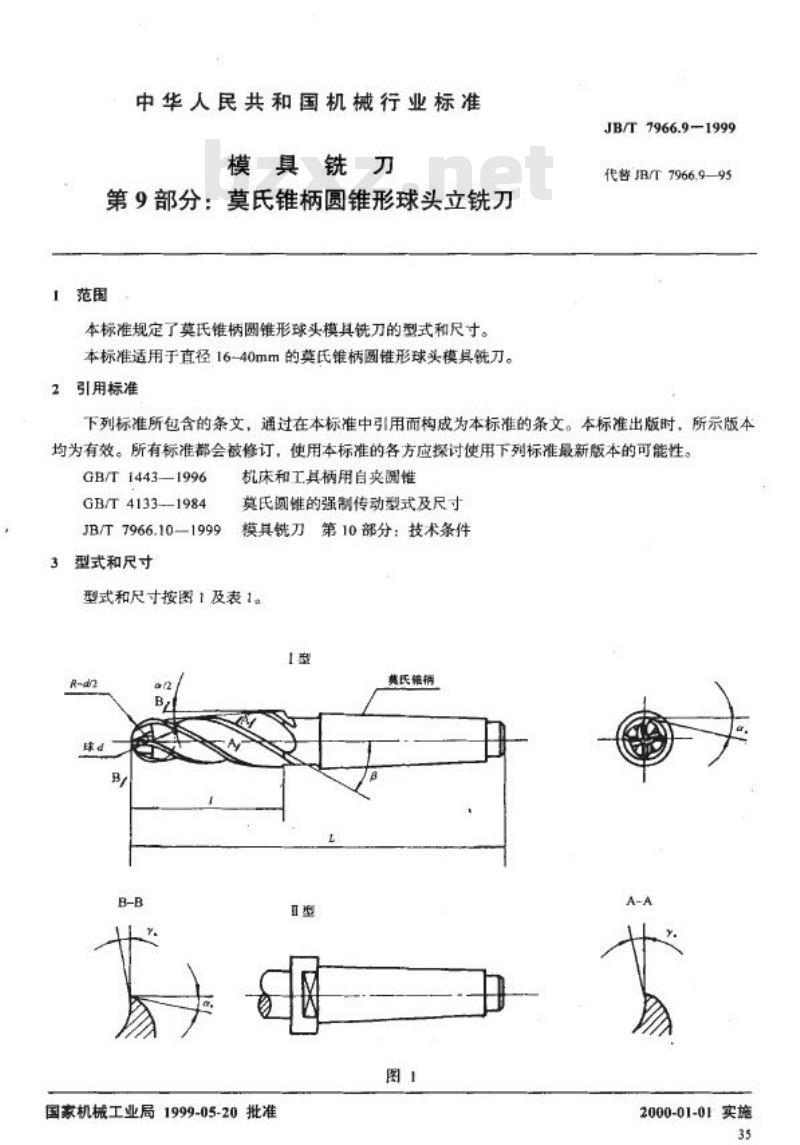

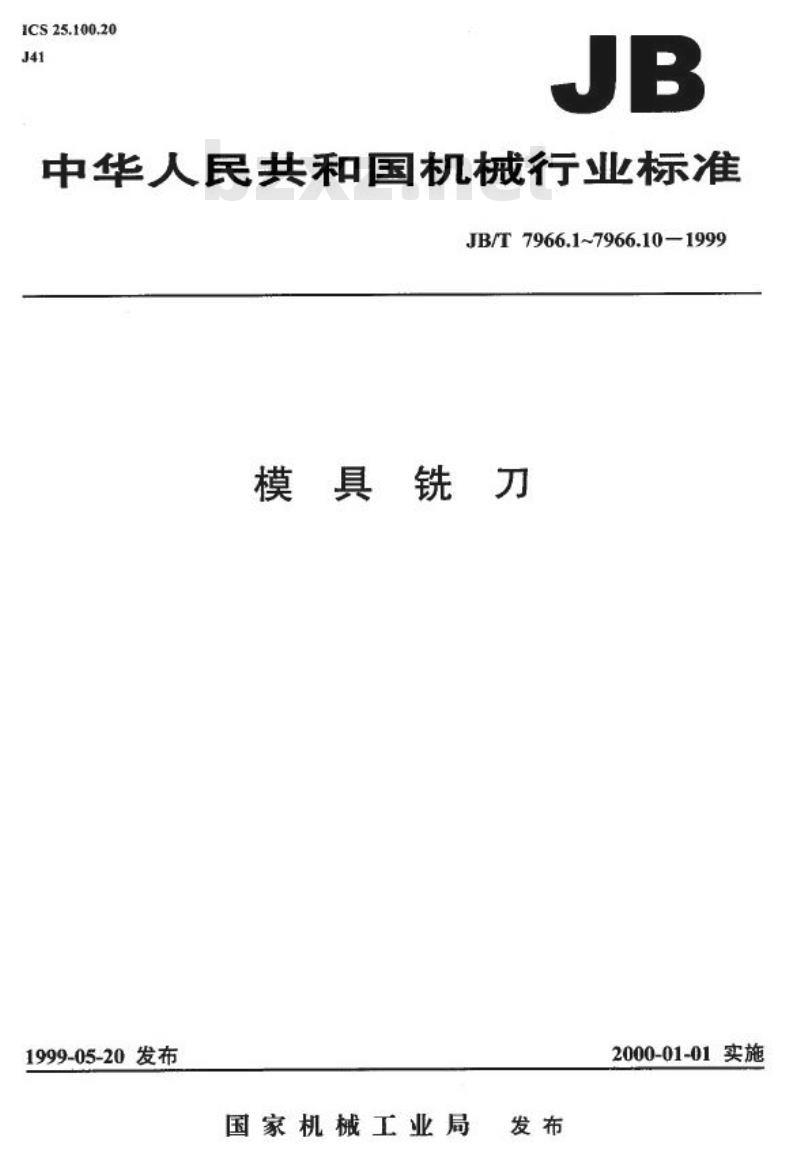

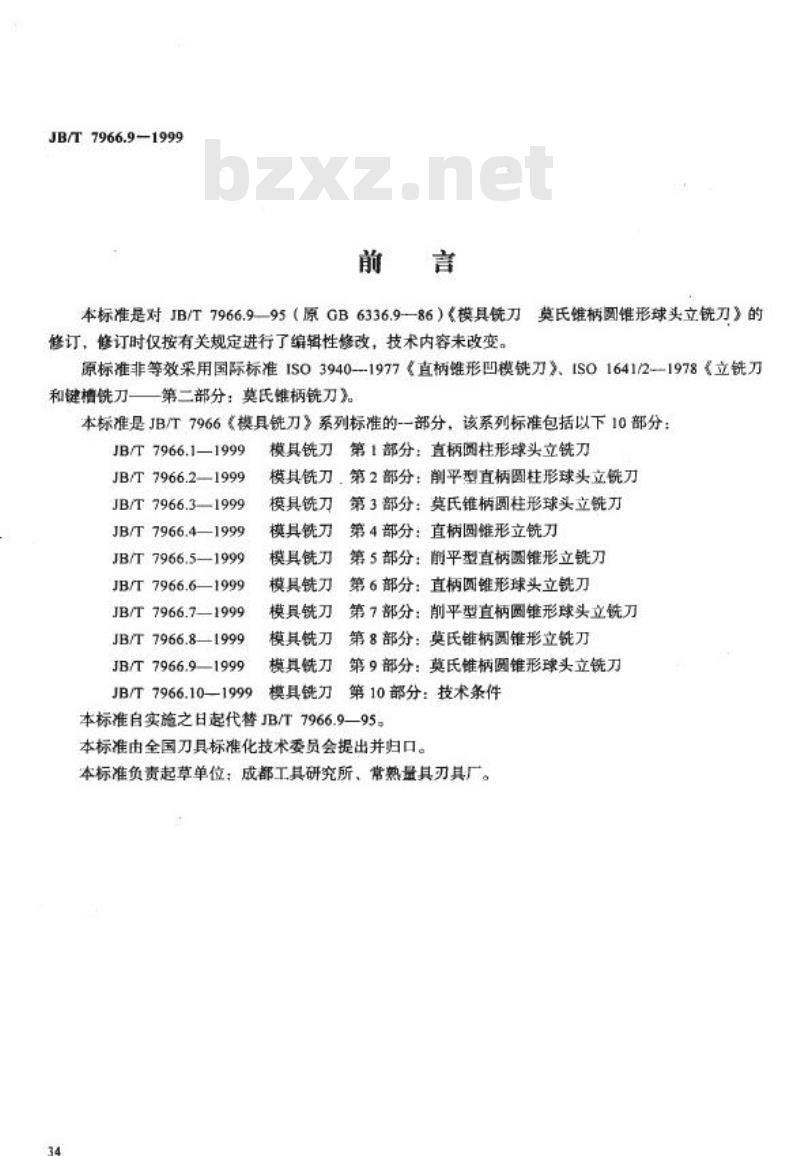

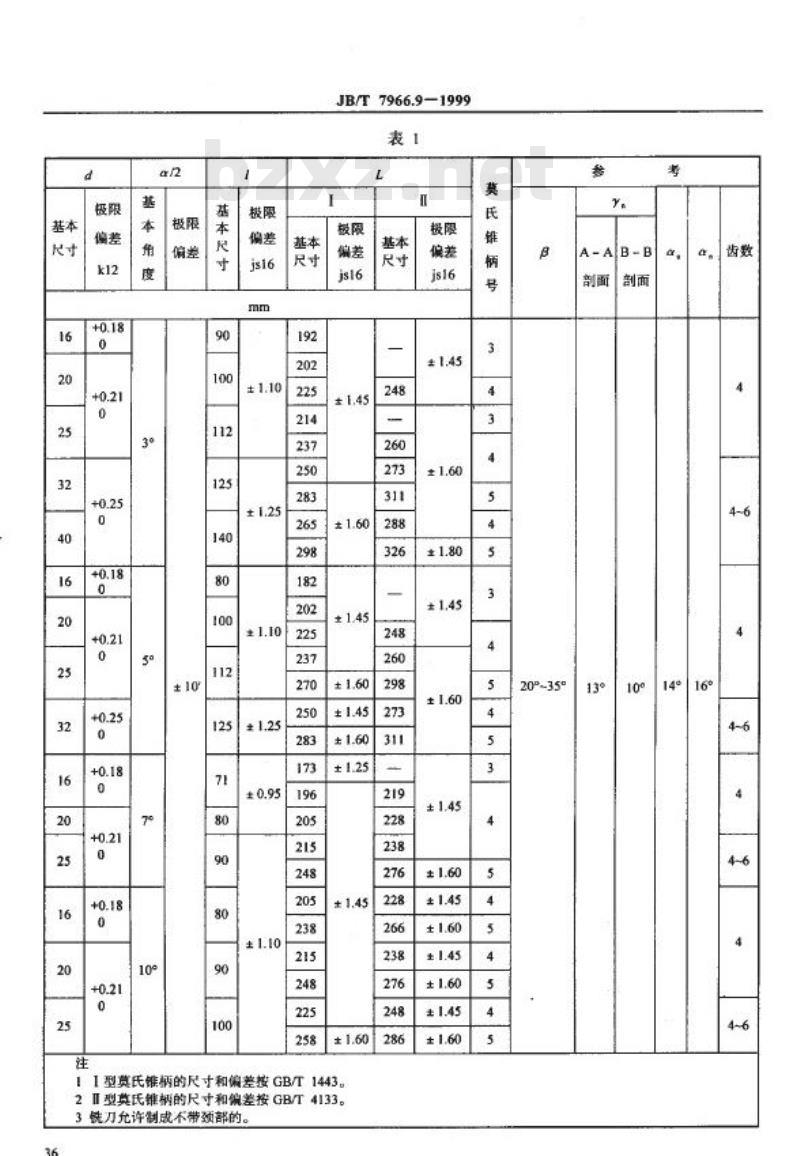

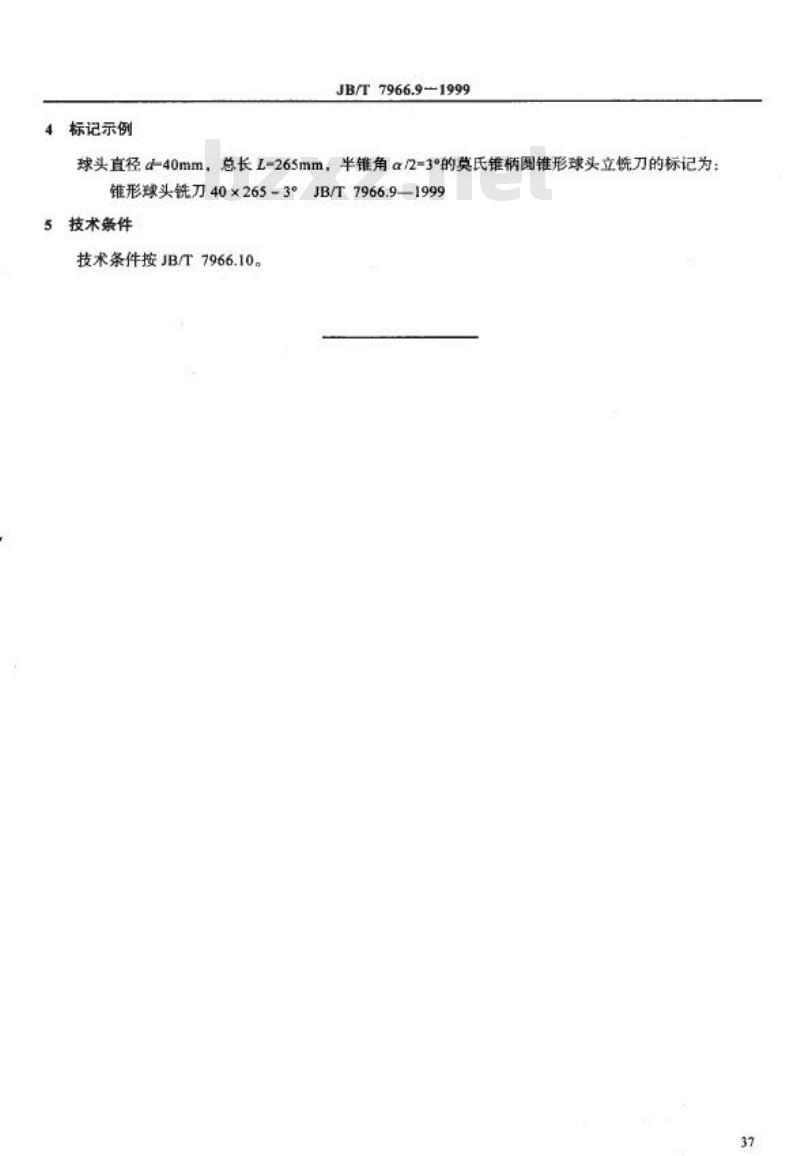

中华人民共和国机械行业标准 JB/T 7966.9—1999 模具铣刀 1999-05-20发布 国家机械工业局 2000-01-01实施 前言 本标准是对JB/T 7966.9-95（原GB 6336.9-86）《模具铣刀 莫氏锥柄圆锥形球头立铣刀》的修订，修订时仅按有关规定进行了编辑性修改，技术内容未改变。原标准非等效采用国际标准ISO 3940-1977《直柄锥形凹模铣刀》、ISO 1641/21978《立铣刀和键槽铣刀——第二部分：莫氏锥柄铣刀》。 本标准是JB/T 7966《模具铣刀》系列标准的一部分，该系列标准包括以下10部分： JB/T 7966.1—1999 模具铣刀 第1部分：直柄圆柱形球头立铣刀 JB/T 7966.2—1999 模具铣刀 第2部分：削平型直柄圆柱形球头立铣刀 JB/T 7966.3—1999 模具铣刀 第3部分：莫氏锥柄圆柱形球头立铣刀 JB/T 7966.4—1999 模具铣刀 第4部分：直柄圆锥形立铣刀 JB/T 7966.5—1999 模具铣刀 第5部分：削平型直柄圆锥形立铣刀 JB/T 7966.6—1999 模具铣刀 第6部分：直柄圆锥形球头立铣刀 JB/T 7966.7—1999 模具铣刀 第7部分：削平型直柄圆锥形球头立铣刀 JB/T 7966.8—1999 模具铣刀 第8部分：莫氏锥柄圆锥形立铣刀 JB/T 7966.9—1999 模具铣刀 第9部分：莫氏锥柄圆锥形球头立铣刀 JB/T 7966.10—1999 模具铣刀 第10部分：技术条件 本标准自实施之日起代替JB/T 7966.9-95。本标准由全国刀具标准化技术委员会提出并归口。本标准负责起草单位：成都工具研究所、常熟量具刃具厂。 第9部分：莫氏锥柄圆锥形球头模具铣刀 1 范围 本标准规定了莫氏锥柄圆锥形球头模具铣刀的型式和尺寸。本标准适用于直径16-40mm的莫氏锥柄圆锥形球头模具铣刀。 2 引用标准 下列标准所包含的条文，通过在本标准中引用构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 1443—1996 GB/T 4133—1984 JB/T 7966.10—1999 3 型式和尺寸 I型莫氏锥柄的尺寸和偏差按表1。 II型莫氏锥柄的尺寸和偏差按GB/T 14432。 表1 I型莫氏锥柄的尺寸和偏差 | 基本尺寸 d (mm) | 极限偏差 k12 (mm) | 基本尺寸 L (mm) | 极限偏差 js16 (mm) | | :--- | :--- | :--- | :--- | | 16 | +0.18/0 | 192 | ±1.45 | | 20 | +0.21/0 | 202 | ±1.60 | | 25 | +0.25/0 | 225 | ±1.45 | | 32 | +0.18/0 | 237 | ±1.60 | | 40 | +0.21/0 | 250 | ±1.45 |
