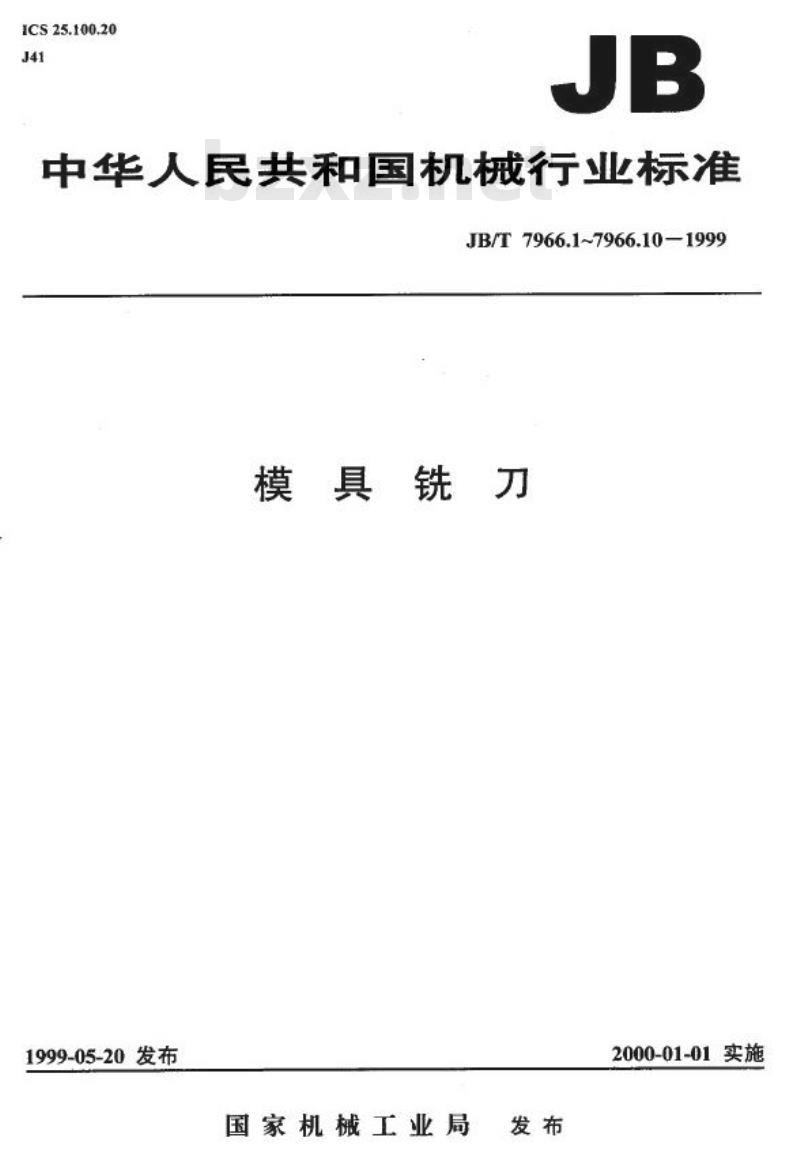

【机械行业标准(JB)】 模具铣刀 第 8 部分：莫氏锥柄圆锥形立铣刀

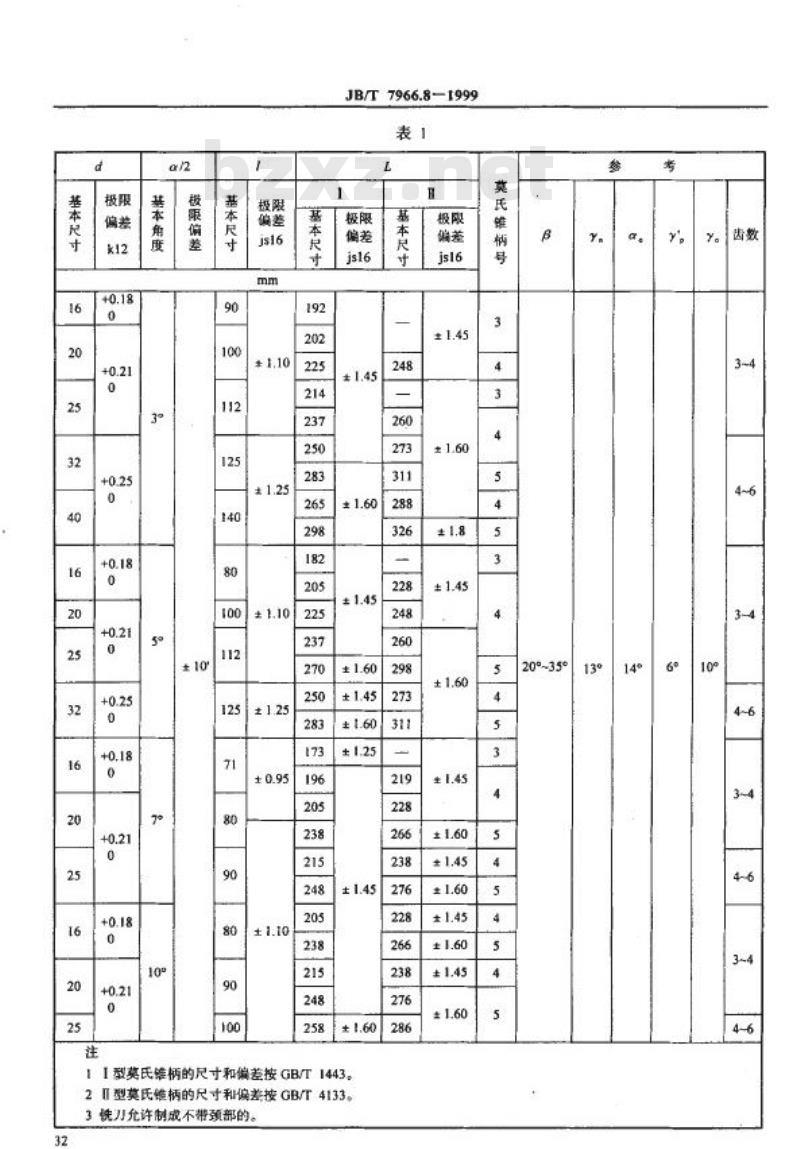

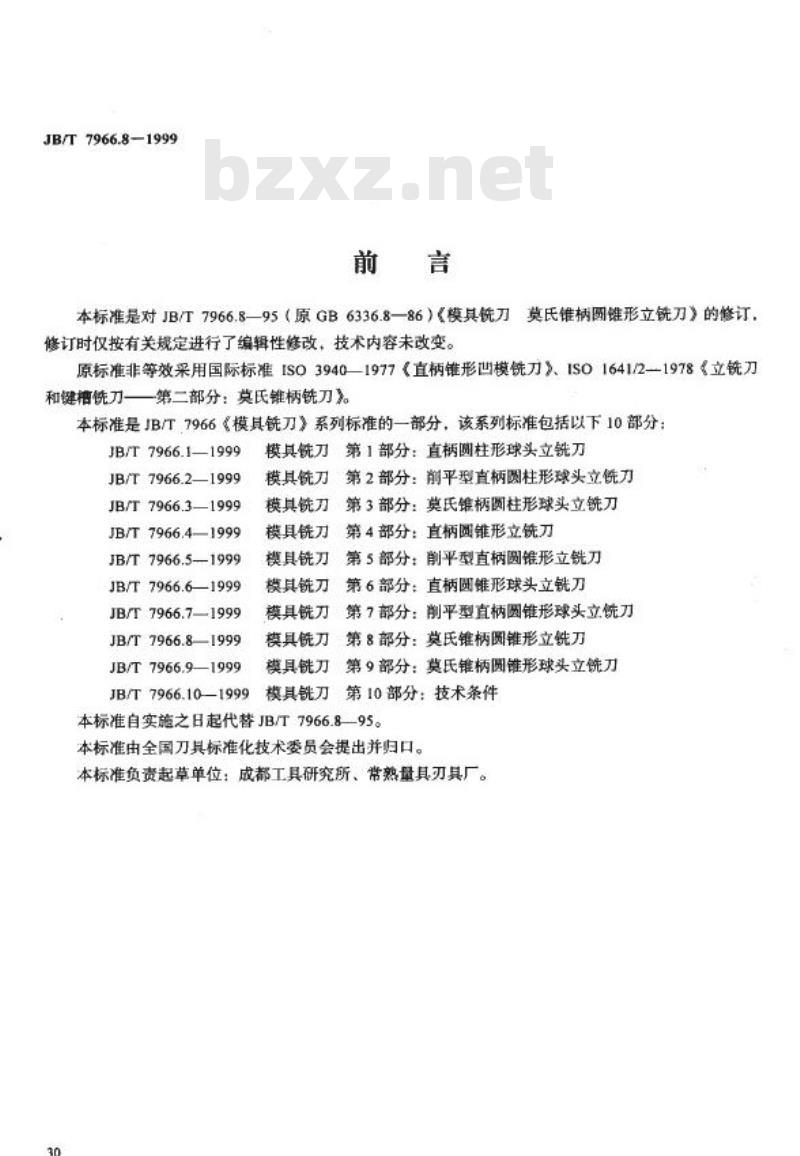

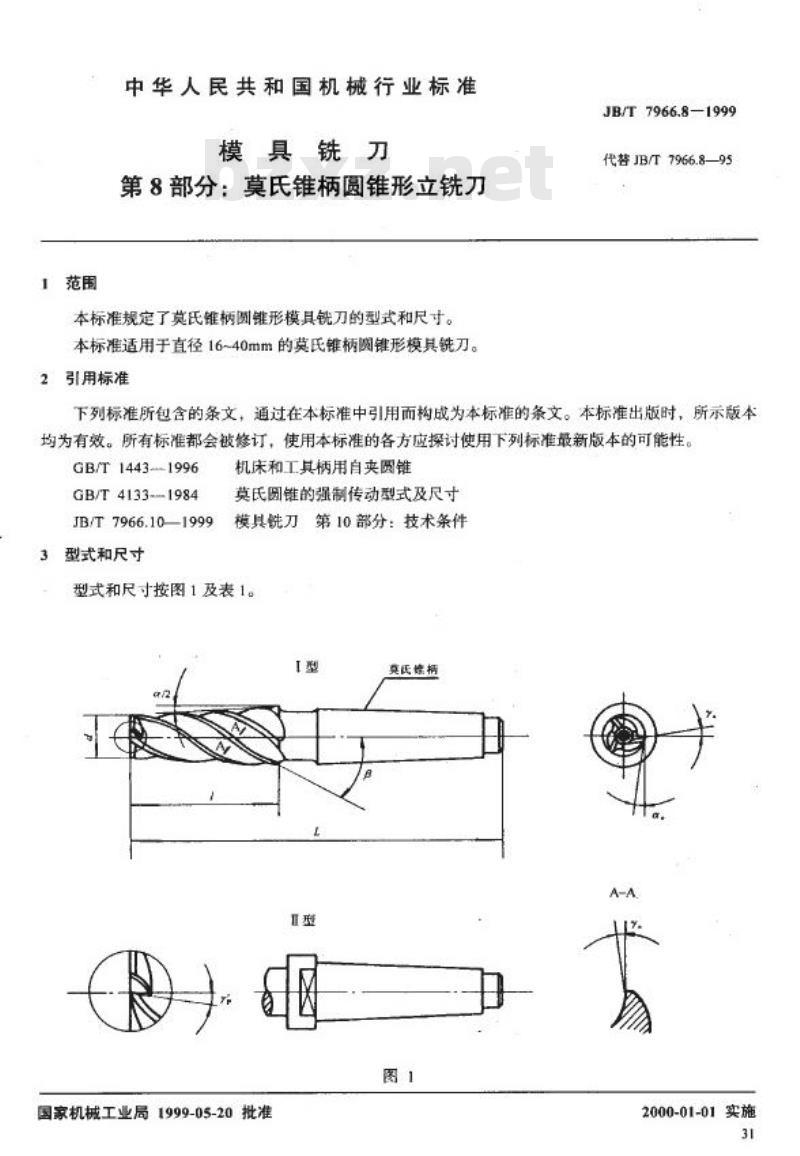

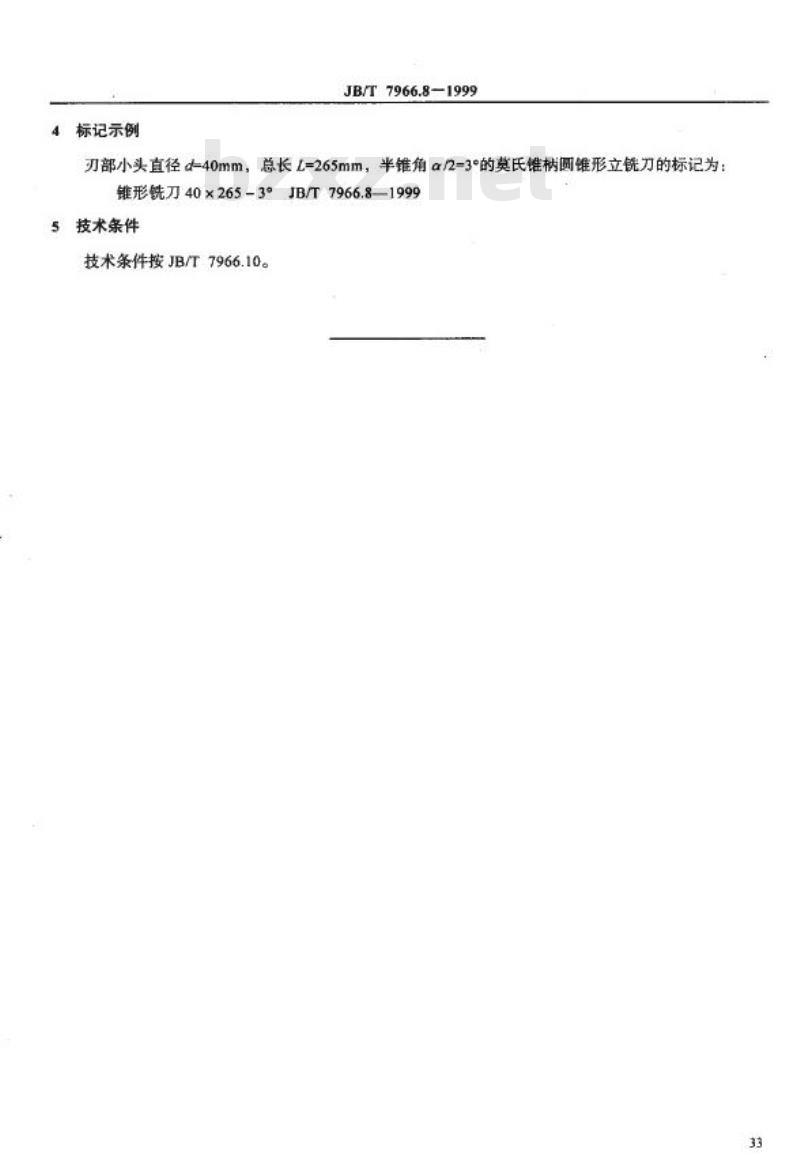

中华人民共和国机械行业标准 JB/T 7966.8-1999 模具铣刀 第8部分：莫氏锥柄圆锥形立铣刀 发布日期：1999-05-20 实施日期：2000-01-01 国家机械工业局 前言 本标准是对 JB/T 7966.8—95（原 GB 6336.8—86）《模具铣刀 莫氏锥柄圆锥形立铣刀》的修订。修订时仅按有关规定进行了编辑性修改，技术内容未改变。原标准非等效采用国际标准 ISO 3940—1977《直柄锥形凹模铣刀》、ISO 1641/21978《立铣刀和键刀 第二部分：莫氏锥柄铣刀》。 本标准是 JB/T 7966《模具铣刀》系列标准的一部分，该系列标准包括以下10部分： JB/T 7966.1—1999 模具铣刀 第1部分：直柄圆柱形球头立铣刀 JB/T 7966.2—1999 模具铣刀 第2部分：前平型直柄圆柱形球头立铣刀 JB/T 7966.3—1999 模具铣刀 第3部分：莫氏锥柄圆柱形球头立铣刀 JB/T 7966.4—1999 模具铣刀 第4部分：直柄圆锥形立铣刀 JB/T 7966.5—1999 模具铣刀 第5部分：削平型直柄圆锥形立铣刀 JB/T 7966.6—1999 模具铣刀 第6部分：直柄圆锥形球头立铣刀 JB/T 7966.7—1999 模具铣刀 第7部分：前平型直柄圆锥形球头立铣刀 JB/T 7966.8—1999 模具铣刀 第8部分：莫氏锥柄圆锥形立铣刀 JB/T 7966.9—1999 模具铣刀 第9部分：莫氏锥柄圆锥形球头立铣刀 JB/T 7966.10—1999 模具铣刀 第10部分：技术条件 本标准自实施之日起代替 JB/T 7966.8—95。本标准由全国刀具标准化技术委员会提出并归口。本标准负责起草单位：成都工具研究所、常熟量其刃具厂。 1 范围 本标准规定了莫氏锥柄圆锥形模具铣刀的型式和尺寸。本标准适用于直径 16~40mm 的莫氏锥柄圆锥形模具铣刀。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。 GB/T 14431-1996 GB/T 4133-1984 JB/T 7966.10-1999 3 型式和尺寸 型式和尺寸按图1及表1。 表1 莫氏锥柄圆锥形立铣刀的型式和尺寸（部分数据整理） | 直径 d (mm) | 直径极限偏差 | 长度 L (mm) | 长度极限偏差 | | :--- | :--- | :--- | :--- | | 16 | +0.18/0 | 192 | ±1.10 | | 20 | +0.21/0 | 202 | ±1.25 | | 25 | +0.25/0 | 225 | ±1.10 | | 32 | +0.18/0 | 214 | ±1.25 | | 40 | +0.21/0 | 237 | ±0.95 | 注： 1. I型莫氏锥柄的尺寸和偏差按 GB/T 14431。 2. II型莫氏锥柄的尺寸和偏差按 GB/T 4133。 3. 铣刀允许制成不带颈部的。
