【机械行业标准(JB)】 模具铣刀 第 10 部分：技术条件

ICS25.100.20

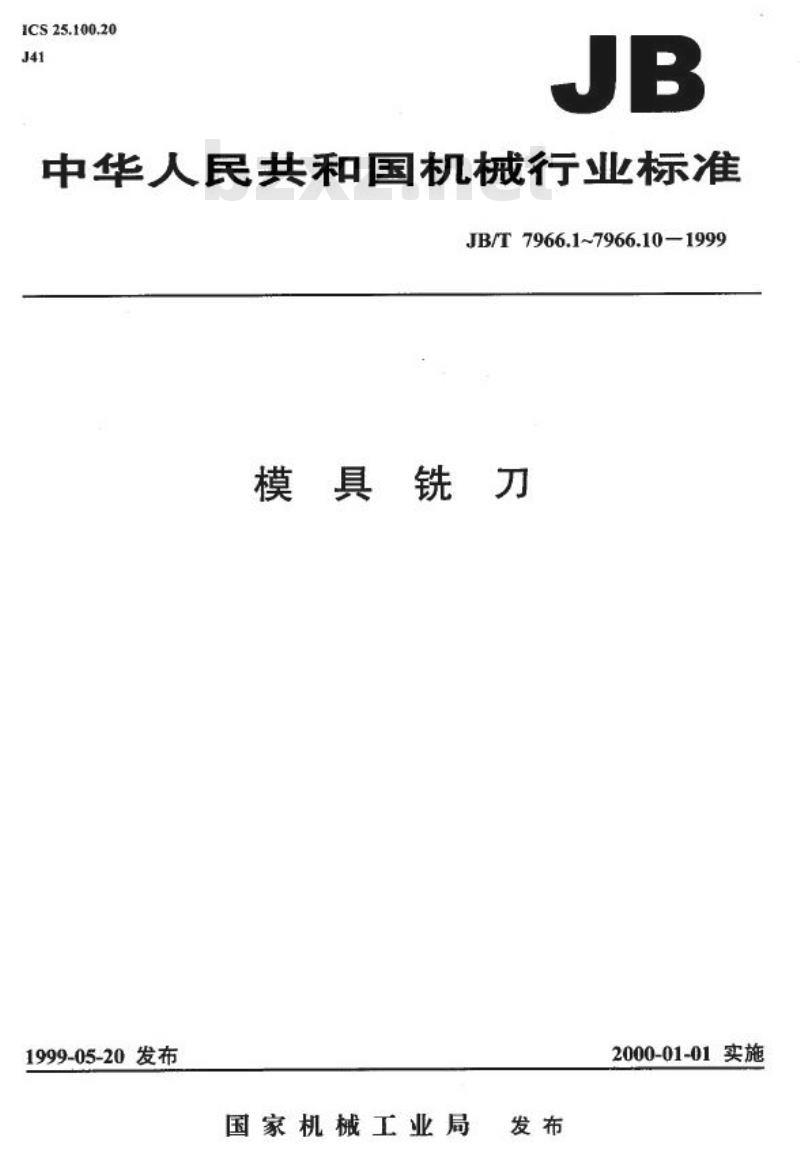

中华人民共和国机械行业标准
JB/T7966.1~7966.10-1999
模具铣刀
1999-05-20发布
国家机械工业局
2000-01-01实施
JB/T7966.10—1999

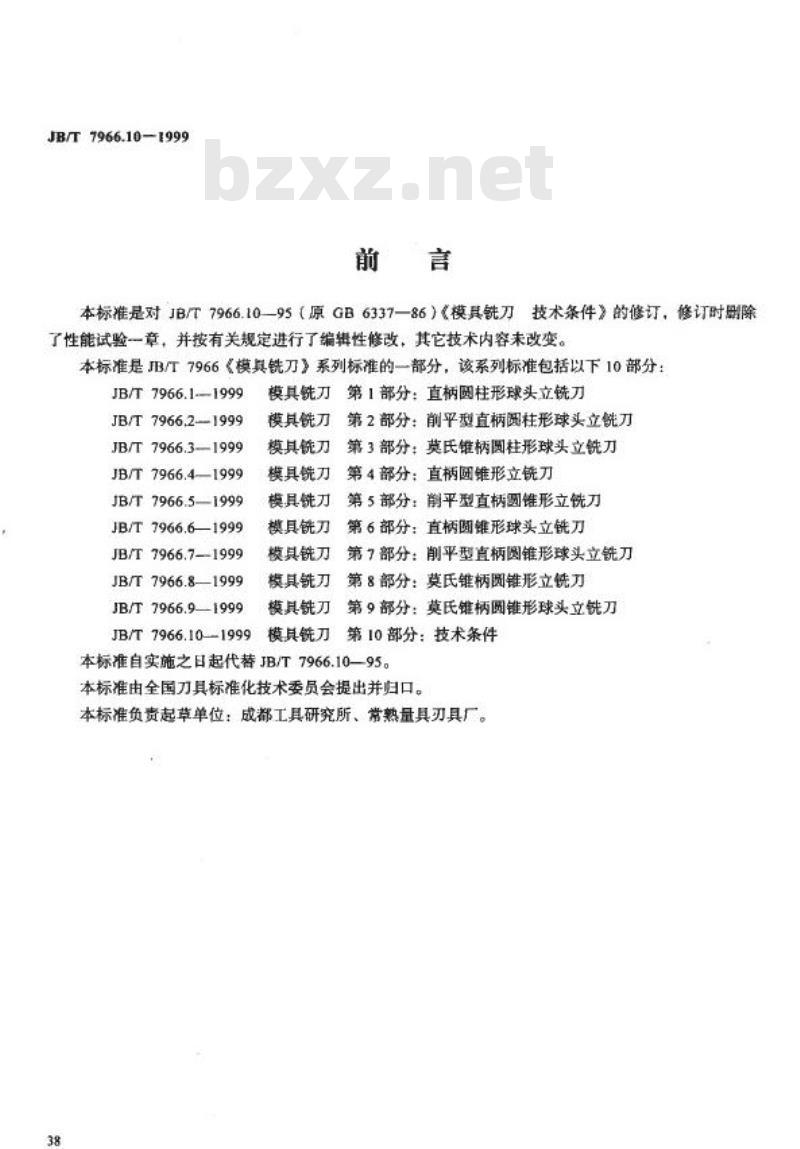

本标准是对JB/T7966.10—95（原GB6337一86）《模具铣刀技术条件》的修订，修订时删除了性能试验一章，并按有关规定进行了编辑性修改，其它技术内容未改变。本标准是JB/T7966《模具铣刀》系列标准的一部分，该系列标准包括以下10部分：JB/T 7966.1-1999
JB/T 7966,21999
JB/T 7966.31999
JB/T 7966.4—1999
JB/T7966.5—1999
JB/T7966.6—1999
JB/T 7966.7-1999
JB/T 7966.8—1999
JB/T7966.9—1999
JB/T7966.10-1999
模具铣刀第1部分：直柄圆柱形球头立铣刀模具铣刀
模具铣刀
模具铣刀
模具铣刀
模具铣刀
模具铣刀
模具铣刀
模具铣刀
第2部分：削平型直柄阅柱形球头立铣刀第3部分：莫氏锥柄圆柱形球头立铣刀第4部分：直柄圆锥形立铣刀
第5部分：削平型直柄圆锥形立铣刀第6部分：直柄锥形球头立铣刀
第了部分：削平型直柄圆锥形球头立铣刀第8部分：莫氏锥柄圆锥形立铣刀第9部分：莫氏锥柄圆锥形球头立铣刀第10部分：技术条件
模具铣刀
本标准自实施之日起代替JB/T7966.10-95。本标准由全国力具标准化技术委员会提出并归口。本标准负责起草单位：成都工具研究所、常熟量具刃具厂。38

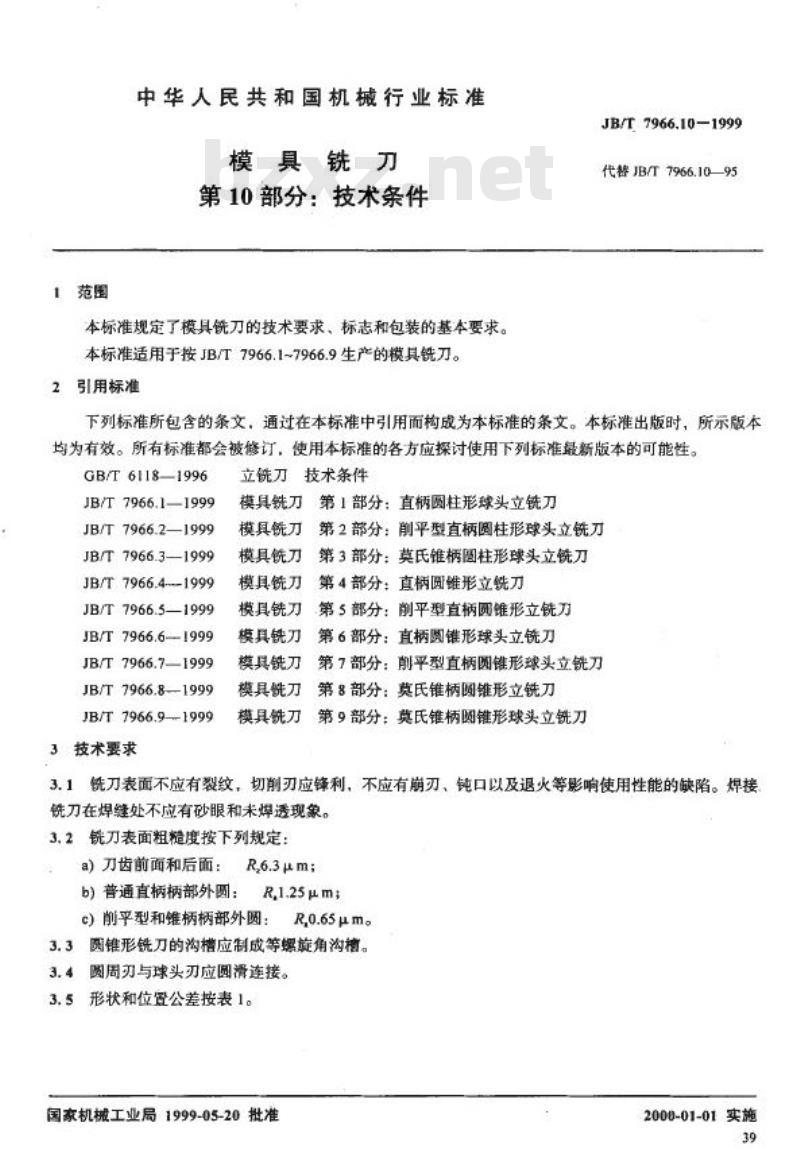

1范围
中华人民共和国机械行业标准
模具铣刀
第10部分：技术条件
本标准规定了模具铣刀的技术要求，标志和包装的基本要求。本标准适用于按JB/T7966.1~7966.9生产的模具铣刀。2引用标准
JB/T7966.10—1999
代警JB/T7966.1095
下列标准所包含的条文，通过在本标准中引用面构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 6118—1996
JB/T 7966.1—1999
JB/T 7966.2—1999
JB/T7966.3—1999
JB/T 7966.4--1999
JB/T7966.5—1999
JB/T7966.61999免费标准下载网bzxz
JB/T7966.7—1999
JB/T 7966.81999
JB/T 7966.91999
3技术要求
立铣刀技术条件
模具铣刀第1部分：直柄圆柱形球头立铣刀第2部分：前平型直柄圆柱形球头立铣刀模具铣刀
模具饶刀
第3部分：莫氏锥柄圈柱形球头立铣刀第4部分：直柄圆维形立铣刀
模具铣刀
模具铣刀第5部分：削平型直柄圆锥形立铣刀第6部分：直柄圆锥形球头立铣刀模具铣刀
模具铣刀
第7部分：削平型直柄圆锥形球头立铣刀第8部分：莫氏锥柄圆锥形立铣刀模具铣刀：
模具铣刀第9部分：莫氏锥柄圆锥形球头立铣刀3.1铣刀表面不应有裂纹，切削刃应锋利，不应有崩刃、钝口以及退火等影响使用性能的缺陷。焊接铣刀在焊缝处不应有砂眼和未焊透现象。3.2铣刀表面粗糙度按下列规定：a）刀齿前面和后面：R,6.3μm；b）普通直柄柄部外圆：
R.1.25μm
c）削平型和锥柄柄部外圆：
R.0.65μm。
3.3圆锥形铣刀的沟槽应制成等螺旋角沟槽。3.4圆周刃与球头刃应圆滑连接。3.5形状和位登公差按表1。
国家机械工业局1999-05-20批准2000-01-01实施

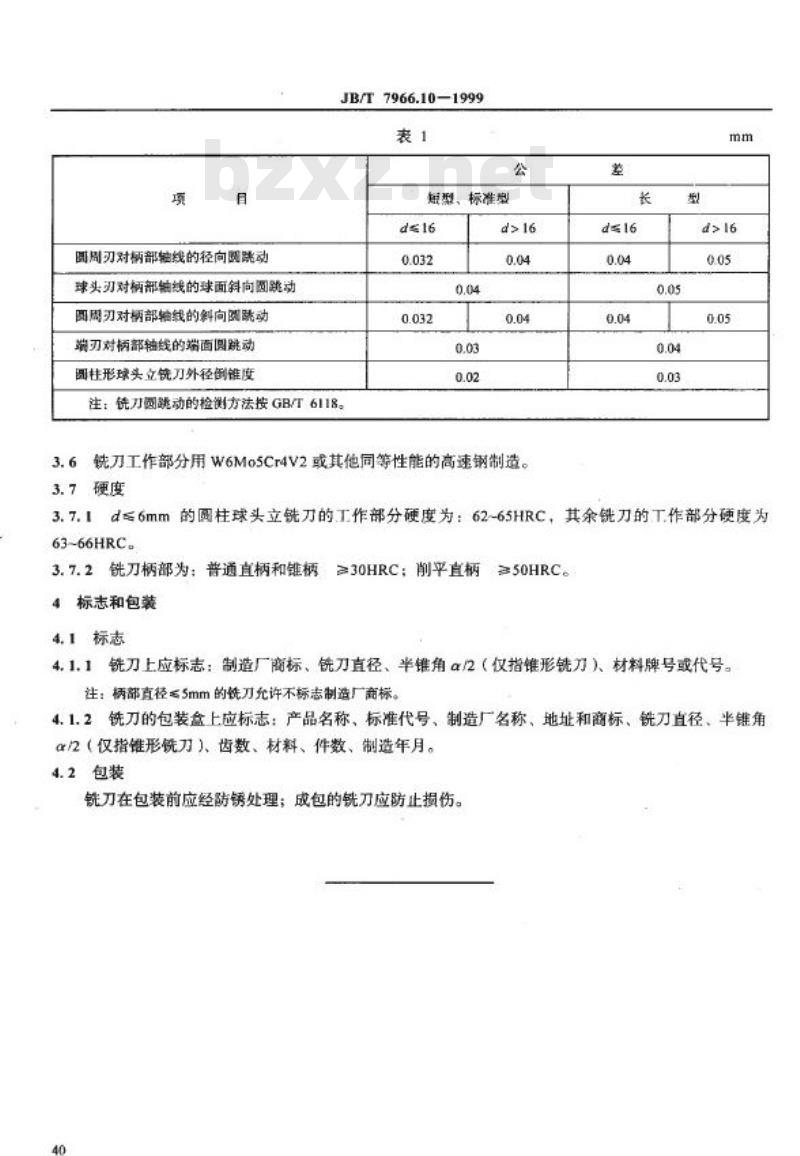

圆周刃对柄部轴线的径向阅跳动球头刃对柄部轴线的球面斜向圆跳动圆周刃对柄部轴线的斜向圆跳动端刃对柄部轴线的端面圆跳动
圆柱形球头立铣刀外径倒锥度
JB/T 7966.10—1999
短型、标准型
注：铣刀跳动的检测方法按GB/T6118。0.04
3.6铣刀工作部分用W6Mo5Cr4V2或其他同等性能的高速钢制造。3.7硬度
d≤16
d≤6mm的圆柱球头立铣刀的工作部分硬度为：62~65HRC，其余铣刀的T.作部分硬度为3. 7.1
63~66HRC。
3.7.2铣刀柄部为：普通直柄和锥柄≥30HRC：削平直柄50HRC
4标志和包装
4.1标志
4.1.1铣刀上应标志：制造厂商标、铣刀直径、半锥角α/2（仅指锥形铣刀）、材料牌号或代号。注：柄部直径≤5mm的铣允许不标志制造厂商标。4.1.2铣刀的包装盒上应标志：产品名称、标准代号、制造厂名称、地址和商标、铣刀直径、半锥角α2（仅指锥形铣刀）、齿数、材料、件数、制造年月。4.2包装
铣刀在包装前应经防锈处理：成包的铣刀应防止损伤。40
