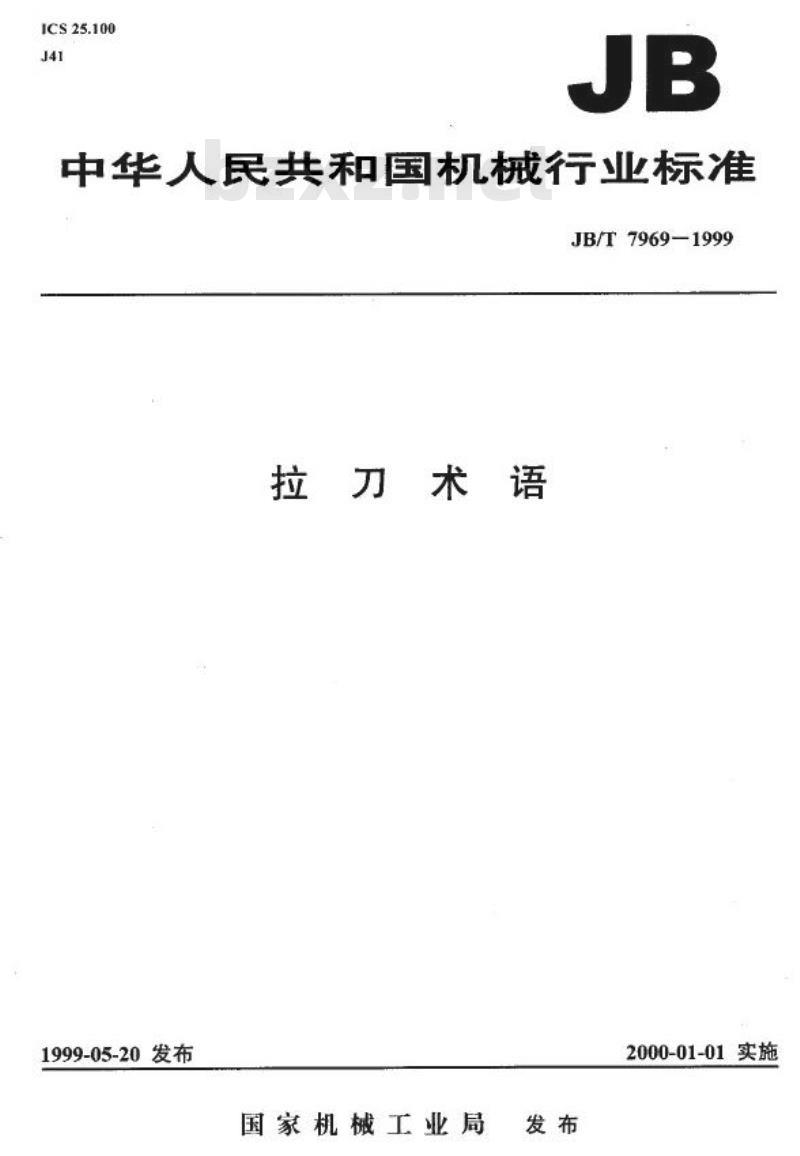

【机械行业标准(JB)】 拉刀 术语

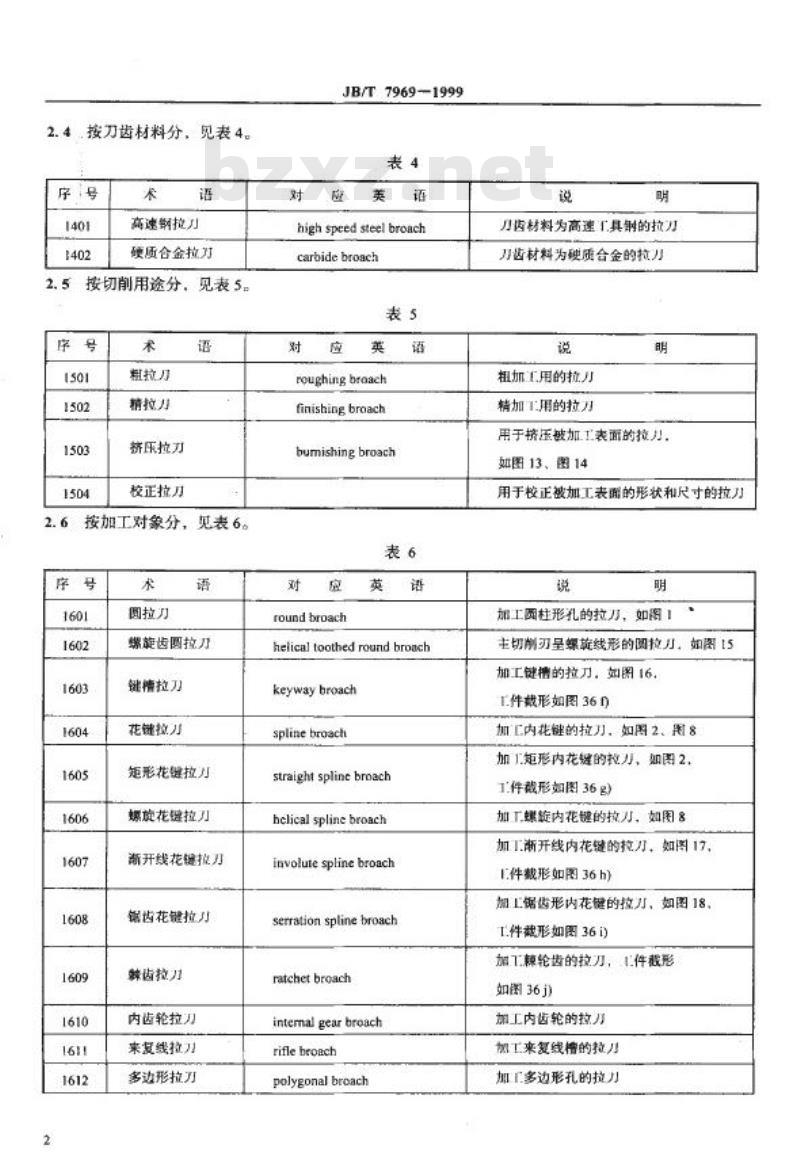

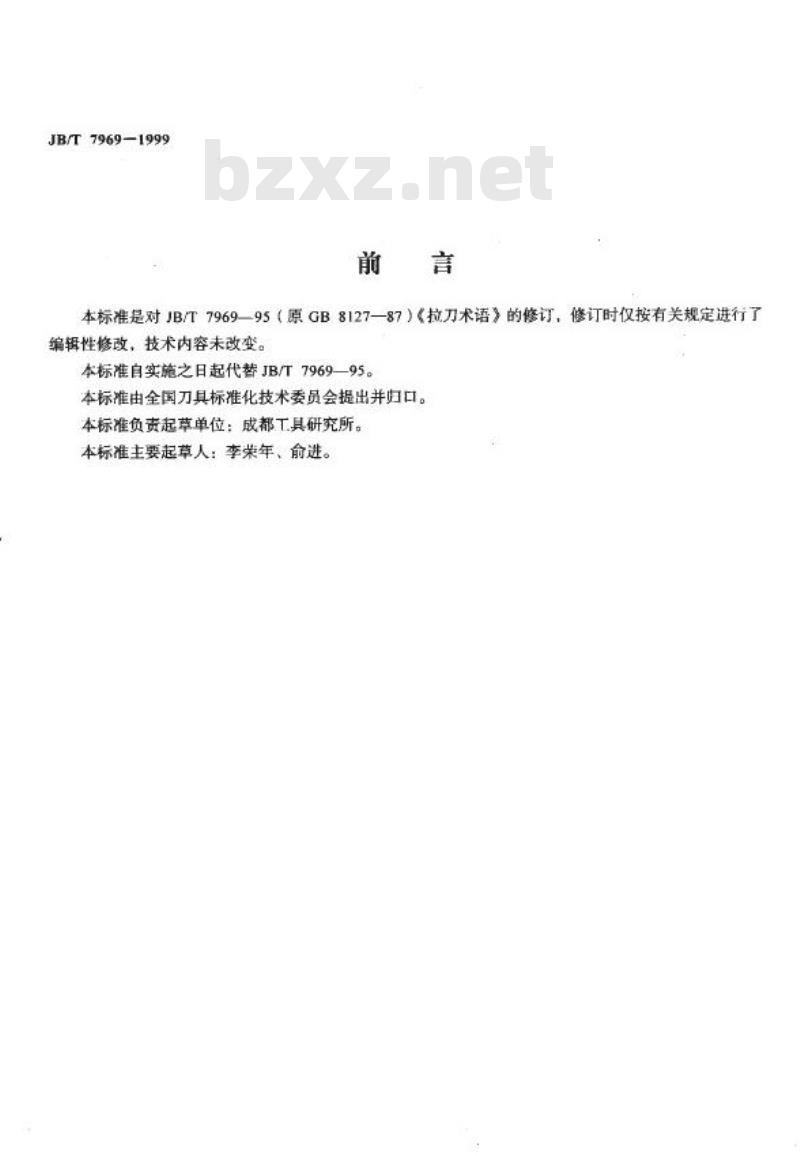

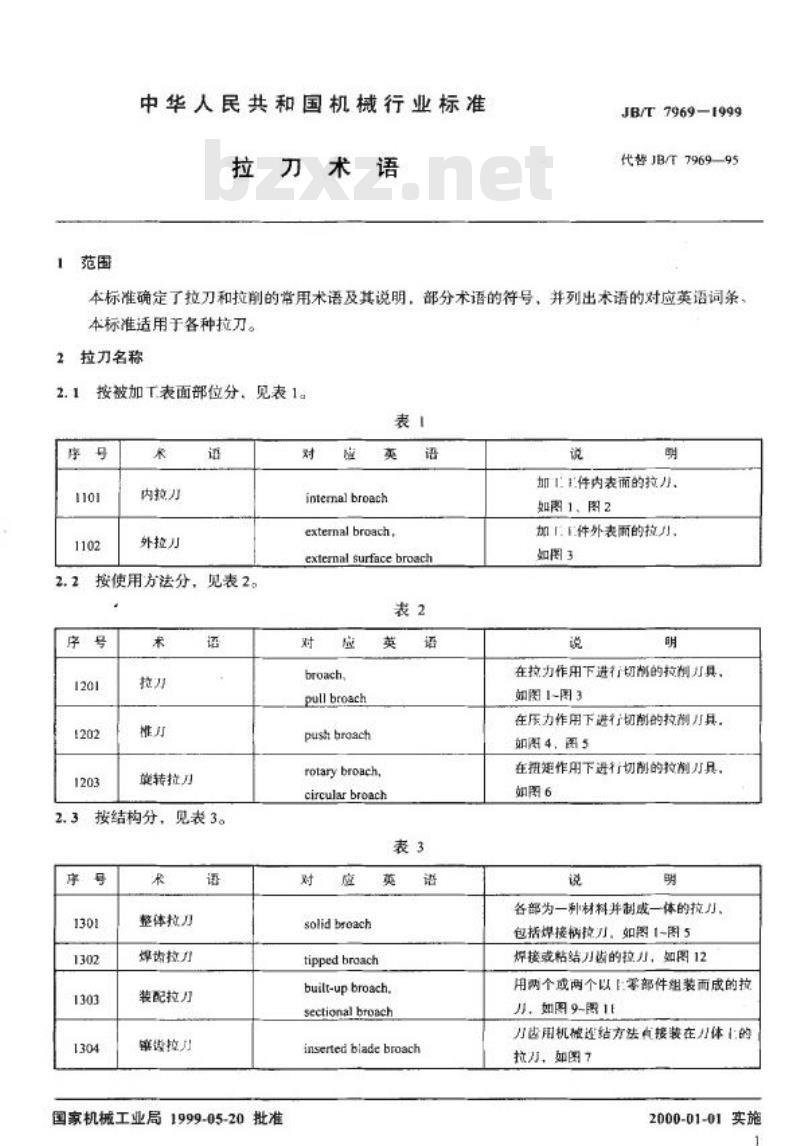

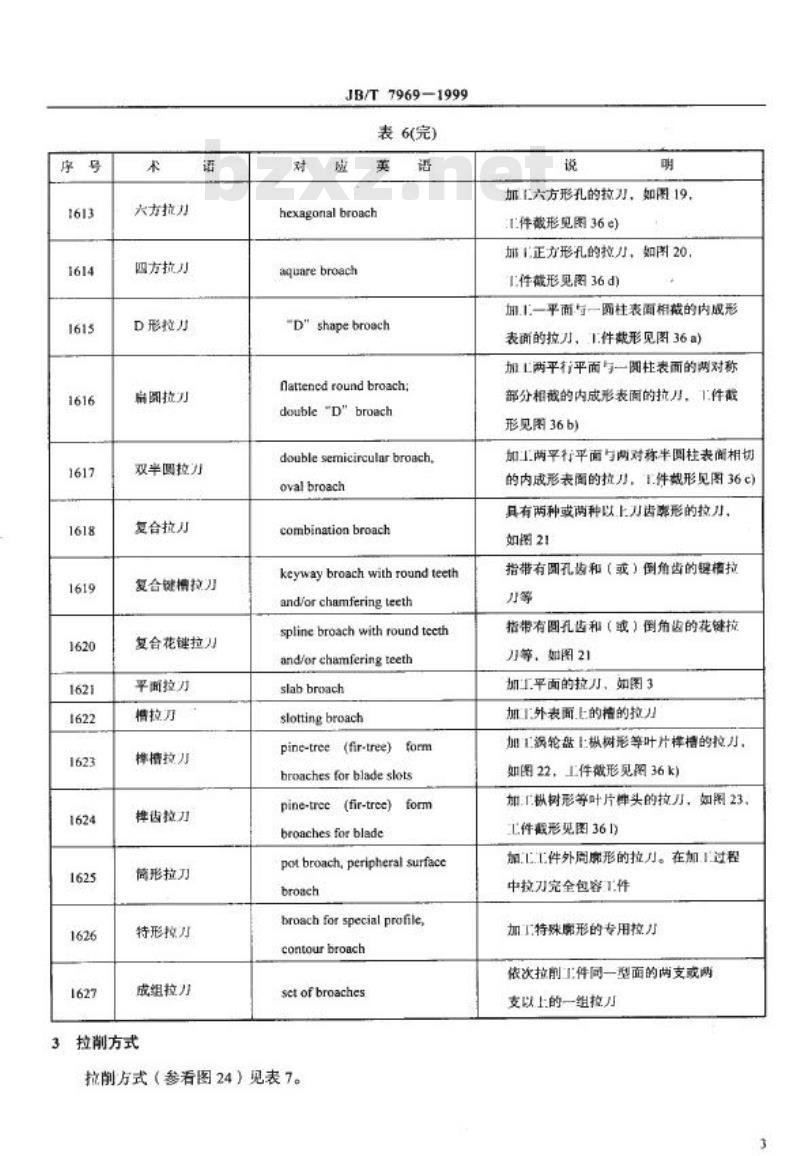

JB/T 7969-1999 拉刀术语 中华人民共和国机械行业标准 发布日期：1999-05-20 实施日期：2000-01-01 代替标准：JB/T 7969-95 前言 本标准是对 JB/T 7969—95（原 GB 8127—87）《拉刀术语》的修订，修订时仅按有关规定进行了编辑性修改，技术内容未改变。本标准自实施之日起代替 JB/T 7969—95。本标准由全国刀具标准化技术委员会提出并归口。本标准负责起草单位为成都工具研究所，主要起草人为李荣年、俞进。 1 范围 本标准确定了拉刀和拉削的常用术语及其说明，部分术语的符号，并列出术语的对应英语词条，本标准适用于各种拉刀。 2 拉刀名称 2.1 按被加工表面部位分，见表1： - 1101 内表面拉刀 (internal broach)：加工零件内表面的拉刀。 - 1102 外表面拉刀 (external surface broach)：加工零件外表面的拉刀。 2.2 按使用方法分，见表2： - 1201 拉力 (pull broach)：在拉力作用下进行切制的拉制力具。 - 1202 推力 (push broach)：在压力作用下进行切削的拉力具。 - 1203 转拉刀 (rotary broach / circular broach)：在扭矩作用下进行切削的拉制力具。 2.3 按结构分，见表3： - 1301 整体拉刀 (solid broach)：各部为一种材料并制或一体的拉刀。 - 1302 焊齿拉刀 (tipped broach)：焊接柄拉刀，包括焊接或粘结力齿的拉刀。 - 1303 装配拉刀 (built-up broach)：用两个或两个以上零部件组装而成的拉刀。 - 1304 插入式拉刀 (sectional broach / inserted blade broach)：用机械连接方法有装在体上的拉刀。 2.4 按刀齿材料分，见表4： - 1401 高速钢拉刀 (high speed steel broach)：刀齿材料为高速工具钢的拉刀。 - 1402 硬质合金拉刀 (carbide broach)：刀齿材料为硬质合金的拉刀。 2.5 按切削用途分，见表5： - 1501 毛坯拉刀 (roughing broach)：用于粗加工用的拉刀。 - 1502 精拉刀 (finishing broach)：用于精加工用的拉刀。 - 1503 挤压拉刀 (burnishing broach)：用于挤压被加工表面的拉刀。 - 1504 校正拉刀 (correcting broach)：用于校正被加工表面的形状和尺寸的拉刀。 2.6 按加工对象分，见表6： - 1601 圆拉刀 (round broach)：加工圆柱形孔的拉刀。 - 1602 螺旋齿圆拉刀 (helical toothed round broach)：主切削刃呈螺旋线形的圆拉刀。 - 1603 键槽拉刀 (keyway broach)：加工键槽的拉刀。 - 1604 花键拉刀 (spline broach)：加工内花键的拉刀。 - 1605 矩形花键拉刀 (straight spline broach)：加工矩形内花键的拉刀。 - 1606 螺旋花键拉刀 (helical spline broach)：加工螺旋内花键的拉刀。 - 1607 渐开线花键拉刀 (involute spline broach)：加工渐开线内花键的拉刀。 - 1608 锯齿花键拉刀 (serration spline broach)：加工锯齿形内花键的拉刀。 - 1609 棘齿拉刀 (ratchet broach) - 1610 内齿轮拉刀 (internal gear broach) - 1611 来复线拉刀 (rifle broach) - 1612 多边形拉刀 (polygonal broach)
