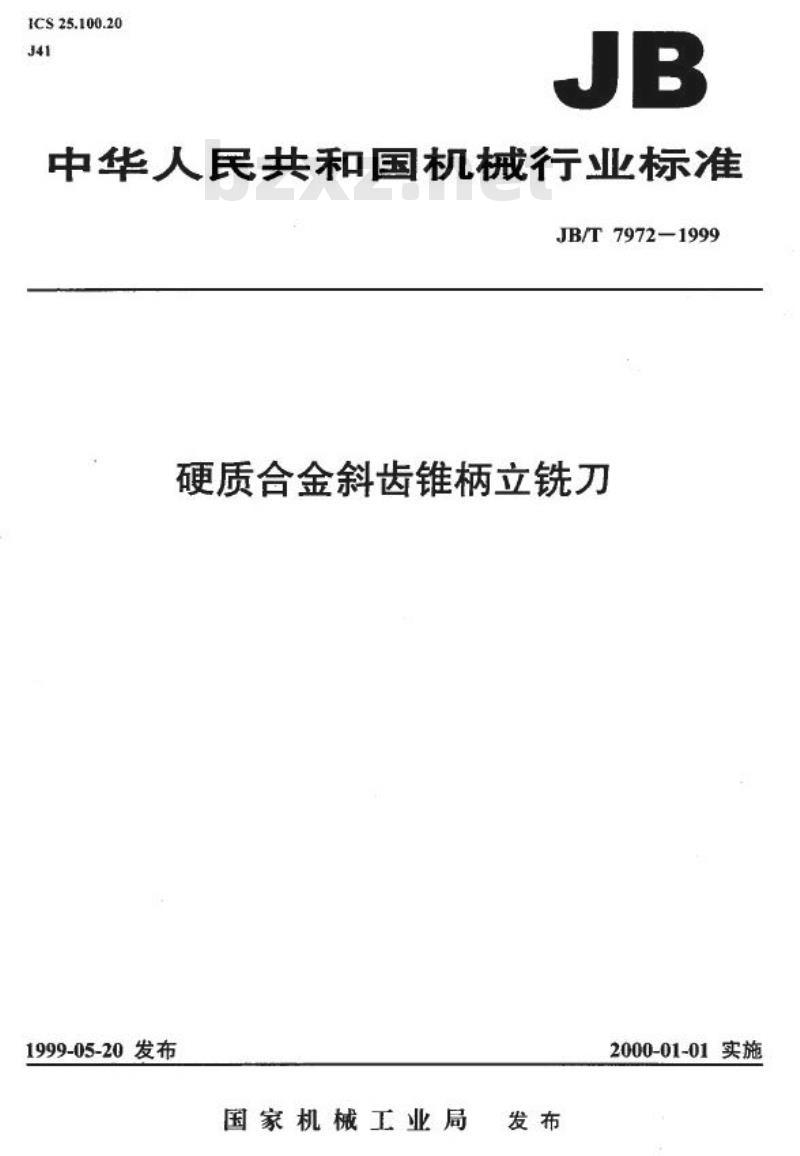

【机械行业标准(JB)】 硬质合金斜齿锥柄立铣刀

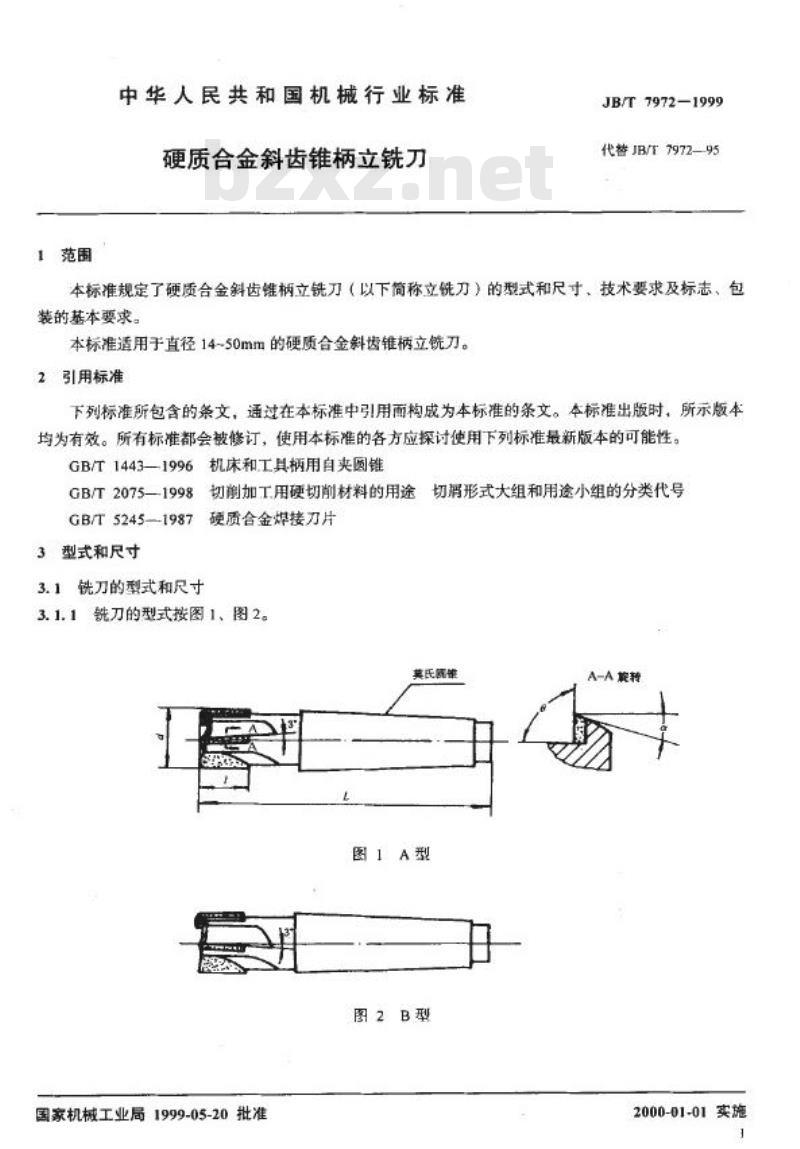

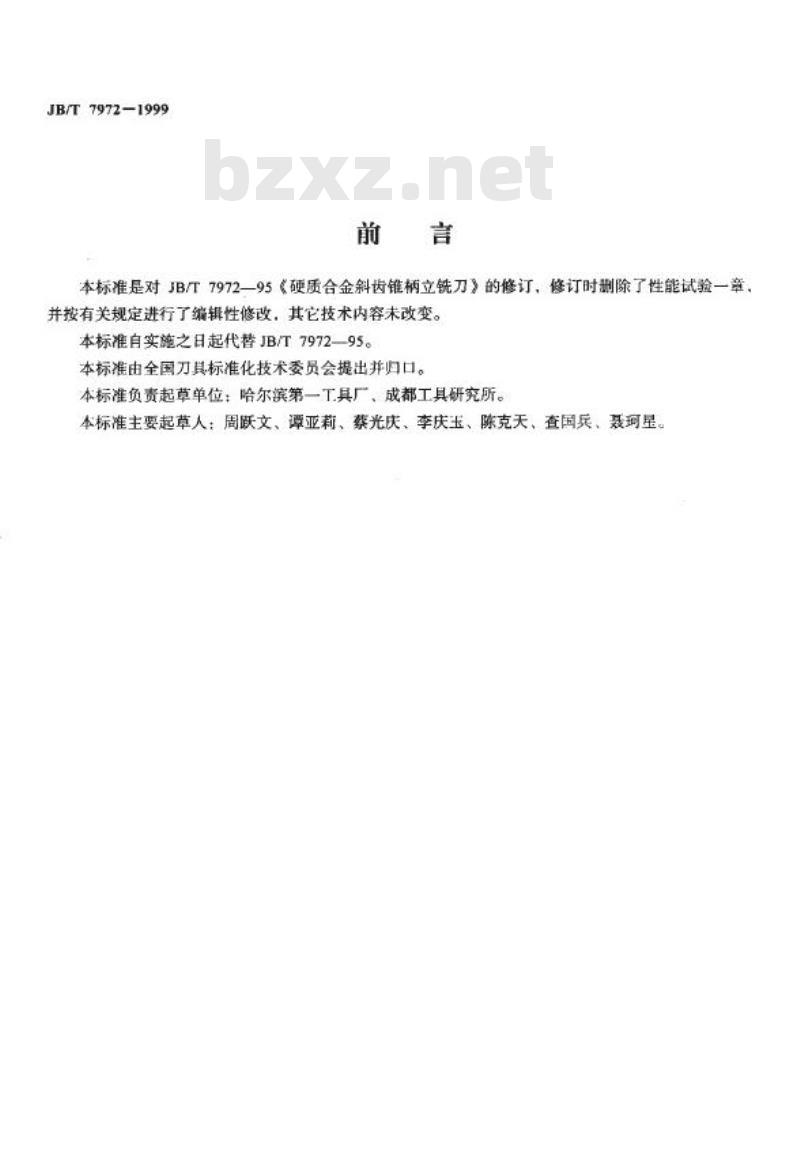

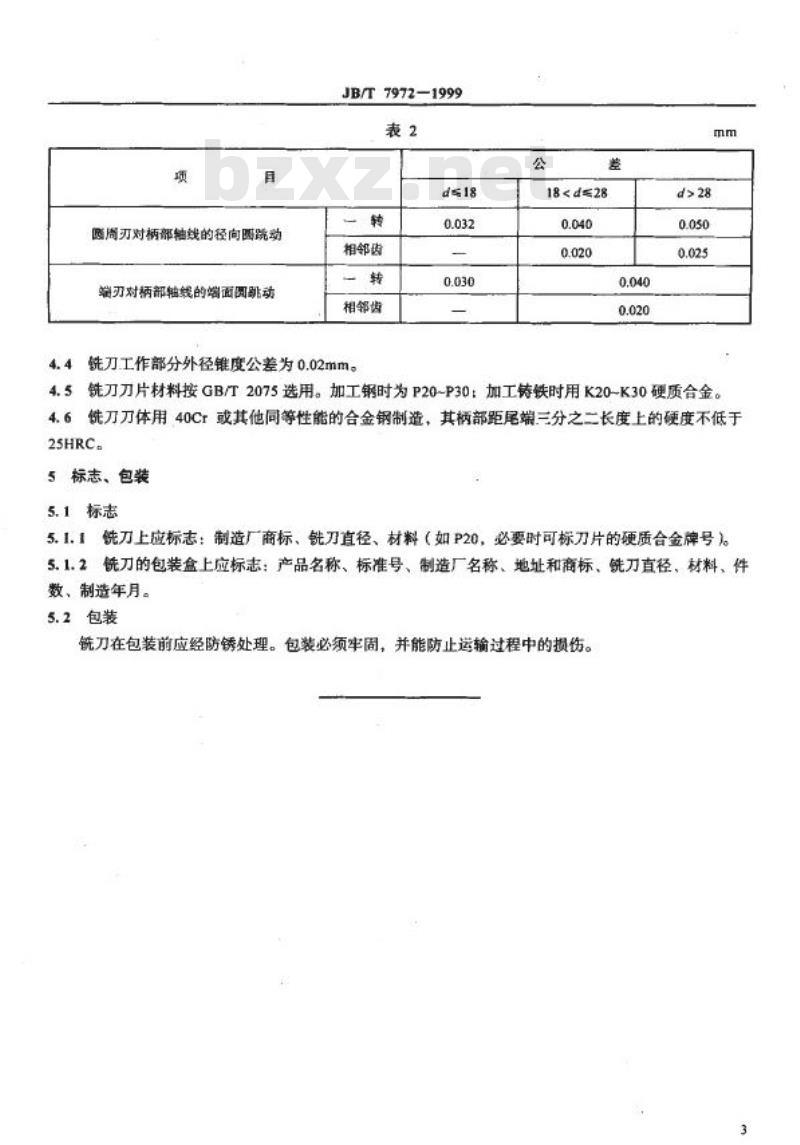

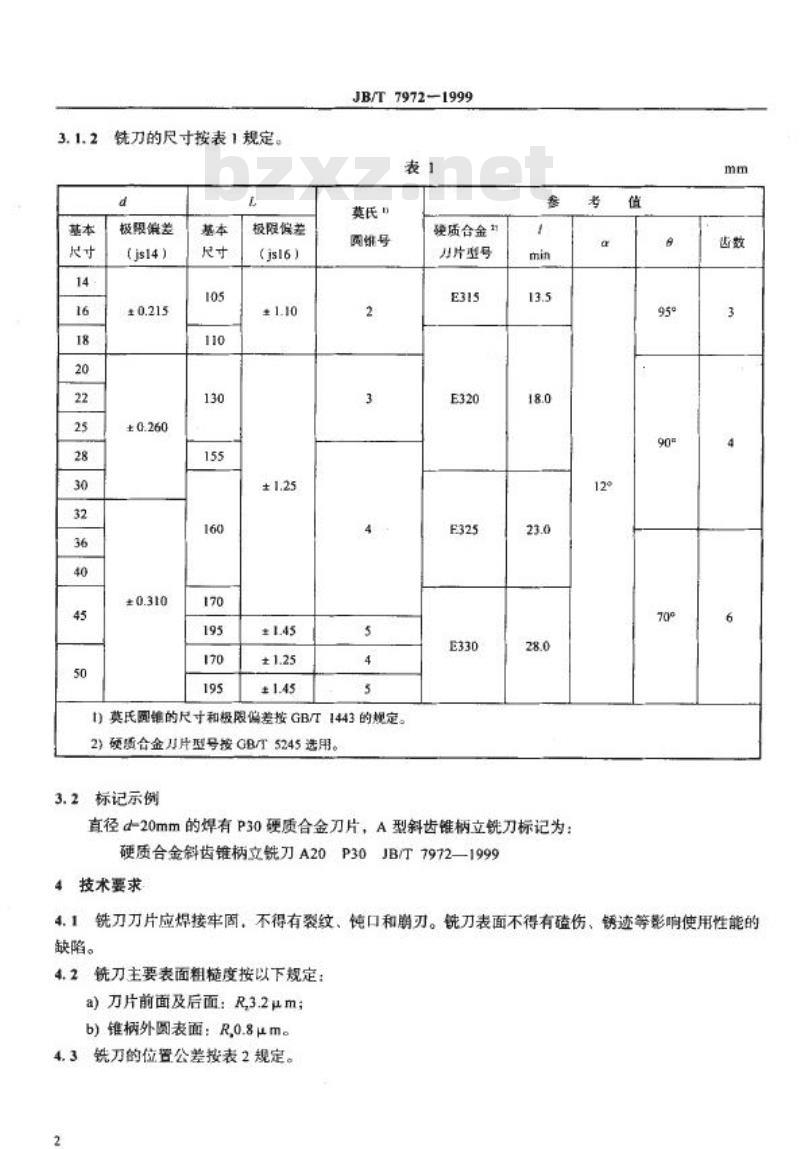

JB/T 7972-1999 硬质合金斜齿锥柄立铣刀 前言 本标准是对JB/T 7972-95《硬质合金斜齿锥柄立铣刀》的修订。修订时删除了性能试验一章，并按有关规定进行了编辑性修改，其它技术内容未改变。本标准自实施之日起代替JB/T 7972-95。本标准由全国刀具标准化技术委员会提出并归口。本标准负责起草单位：哈尔滨第一工具厂、成都工具研究所。本标准主要起草人：周跃文、谭亚莉、蔡光庆、李庆玉、陈克天、查国兵、聂珂星。 1 范围 本标准规定了硬质合金斜齿锥柄立铣刀（以下简称立铣刀）的型式和尺寸、技术要求及标志、包装的基本要求。本标准适用于直径14~50mm的硬质合金斜齿锥柄立铣刀。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 1443—1996 机床和工具柄用自夹圆锥 GB/T 2075—1998 切削加工用硬切削材料的用途切屑形式大组和用途小组的分类代号 GB/T 5245—1987 硬质合金焊接刀片 3 型式和尺寸 3.1 铣刀的型式和尺寸 3.1.1 铣刀的型式按图1（A型）及图2（B型）所示。 3.1.2 铣刀的尺寸按表1规定。 表1 铣刀尺寸规定 基本尺寸 d (mm) | 基本尺寸 L (mm) | 极限偏差 (js14) | 极限偏差 (js16) 14 | 105 | ±0.215 | ±1.10 16 | 110 | ±0.260 | ±1.25 18 | 130 | ±0.310 | ±1.45 20 | 155 | ±1.25 | 22 | 160 | ±1.45 | 25 | 170 | 28 | 195 | 30 | 170 | 32 | 195 | （注：1）莫氏圆锥的尺寸和极限偏差接GB/T 1443的规定。2）硬质合金刀片型号接GB/T 5245选用。） 3.2 标记示例 硬质合金 + 刀片型号（如E315, E320, E325, E330） 示例：直径d=20mm的焊有P30硬质合金刀片的A型斜齿锥柄立铣刀标记为：硬质合金斜齿锥柄立铣刀 A20P30 4 技术要求 4.1 铣刀刀片应焊接牢固，不得有裂纹、缺口和崩刃。刀刃表面不得有划伤、锈迹等影响使用性能的缺陷。 4.2 铣刀主要表面粗糙度按以下规定： a）刀片前面及后面：Ra 3.2μm； b）锥柄外圆表面：Ra 0.8μm。 4.3 铣刀的位置公差按表2规定。 表2 铣刀位置公差 项目 | 圆周刃对柄部轴线的径向圆跳动 | 圆周刃对柄部轴线的端面圆跳动 | 相邻齿转动公差 18 < d ≤ 28 mm | 0.032 mm | 0.030 mm | 0.040 mm d > 28 mm | 0.040 mm | 0.020 mm | 0.040 mm 4.4 铣刀工作部分外径锥度公差为0.02mm 至 0.03mm。 4.5 铣刀刀片材料按GB/T 2075选用。加工钢时为P20~P30；加工铸铁时用K20~K30硬质合金。 4.6 铣刀刀体用40Cr或其他同等性能的合金钢制造，其柄部距尾端三分之二长度上的硬度不低于25HRC。 5 标志、包装 5.1 标志 5.1.1 铣刀上应标志：制造厂商标、铣刀直径、材料（如P20，必要时可标刀片的硬质合金牌号）。 5.1.2 铣刀的包装盒上应标志：产品名称、标准号、制造厂名称、地址和商标、铣刀直径、材料、件数、制造年月。 5.2 包装 铣刀在包装前应经防锈处理。包装必须牢固，并能防止运输过程中的损伤。
