【机械行业标准(JB)】 正弦规

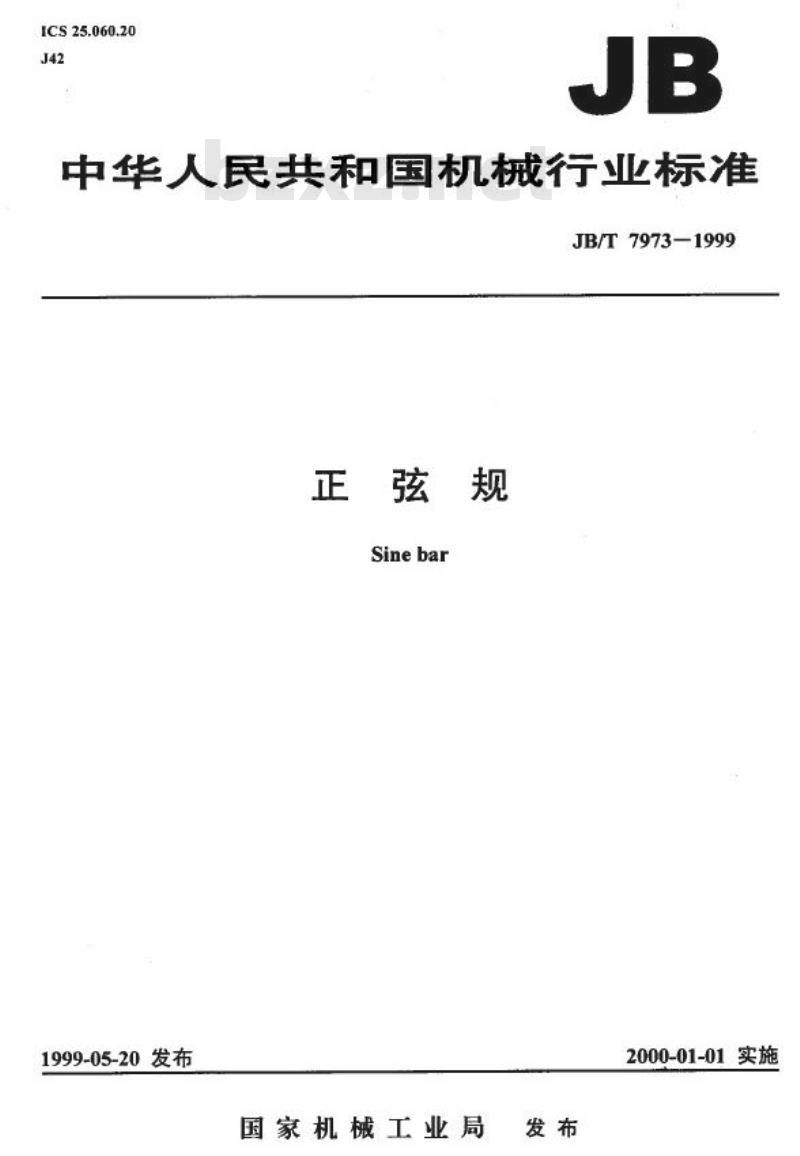

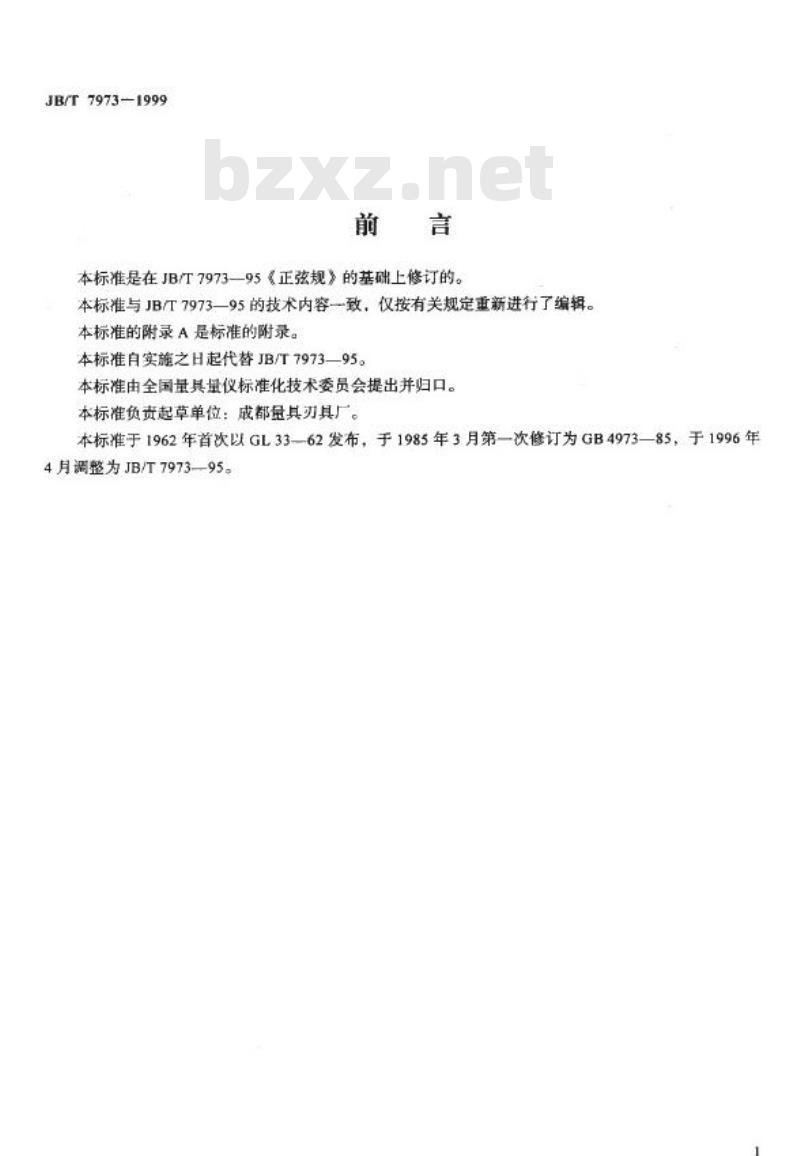

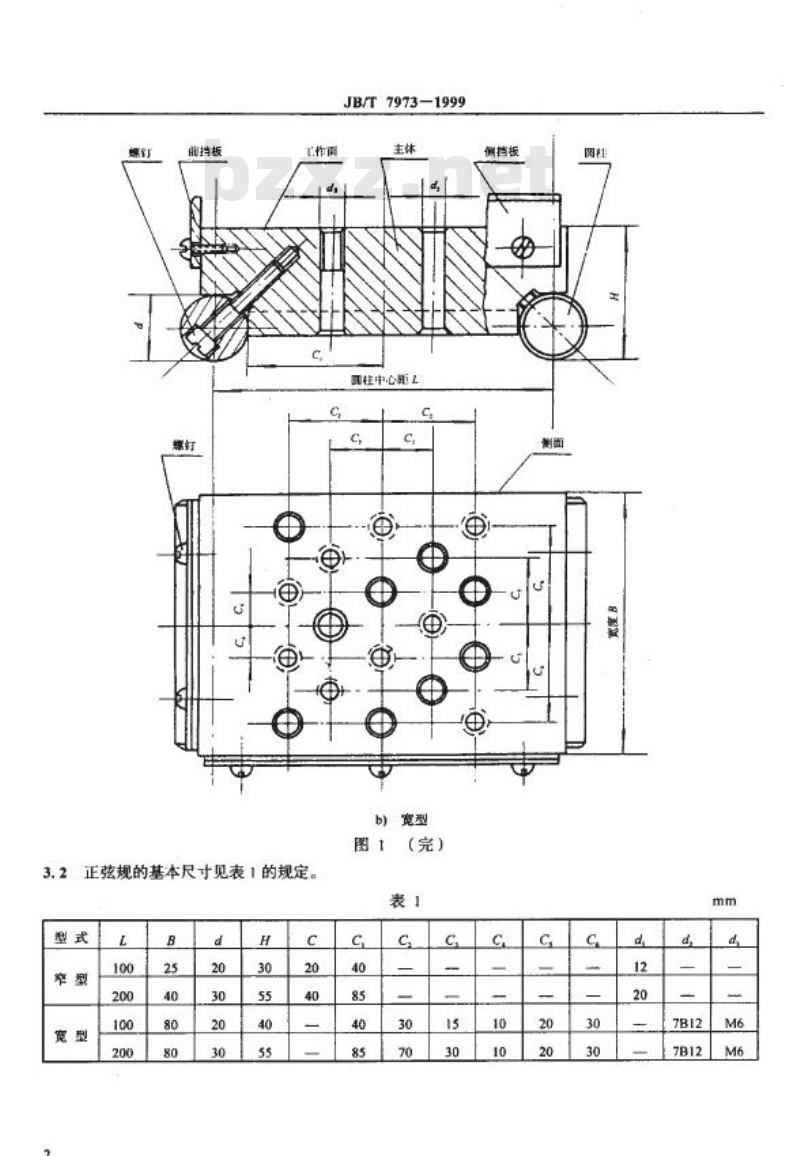

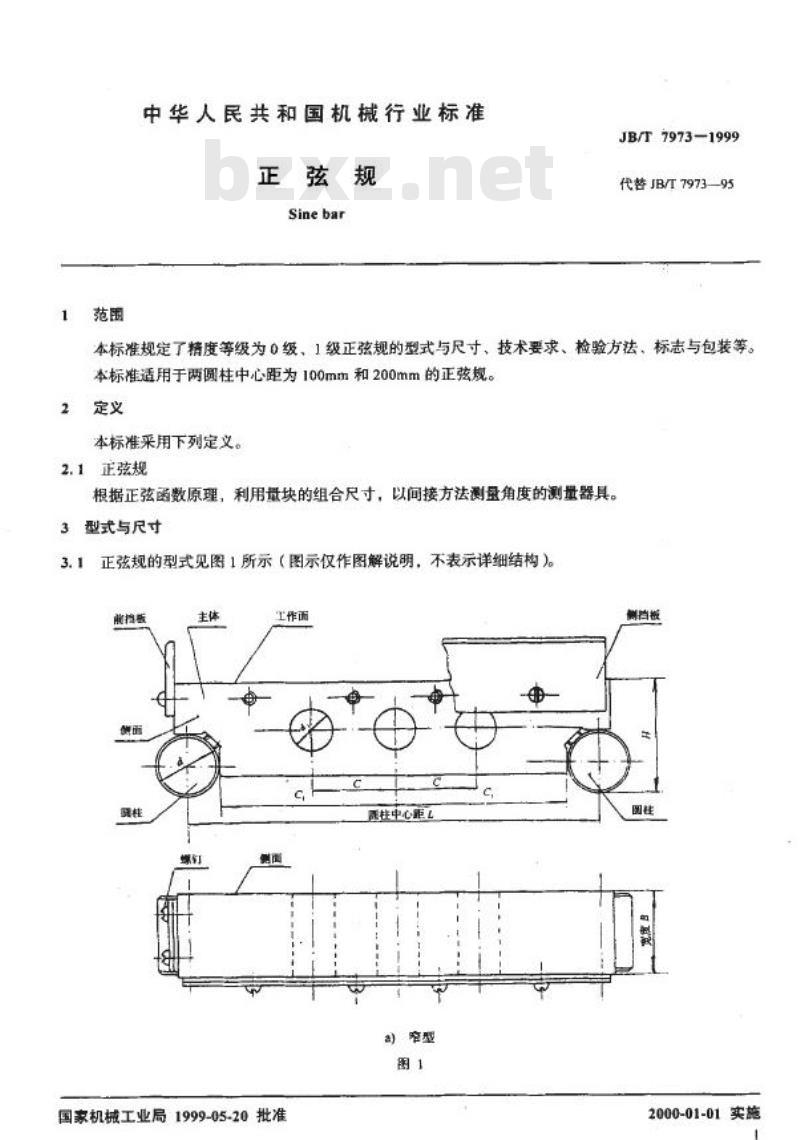

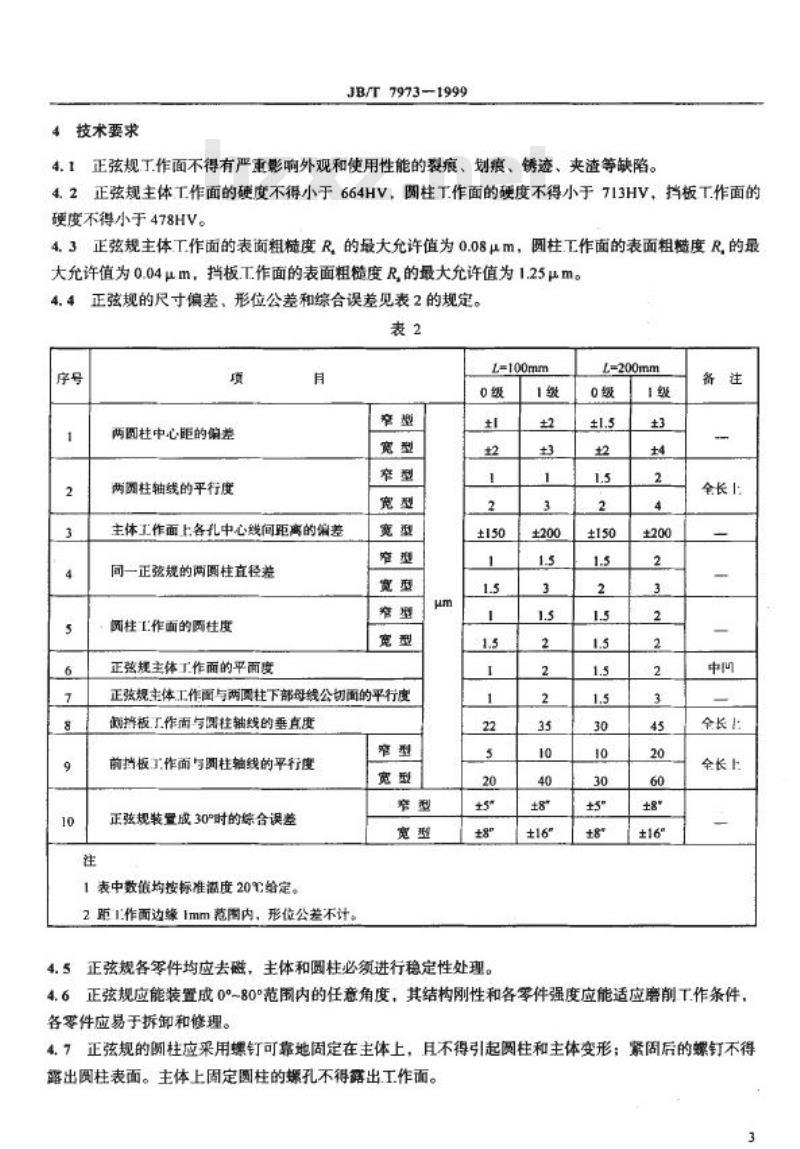

中华人民共和国机械行业标准 JB/T7973-1999 正弦规 (Sinebar) 发布日期：1999-05-20 实施日期：2000-01-01 归口单位：国家机械工业局 前言 本标准是在JB/T7973-95《正弦规》的基础上修订的。本标准与JB/T7973-95的技术内容一致，仅按有关规定重新进行了编辑。本标准的附录A是标准的附录。本标准自实施之日起代替JB/T7973-95。本标准由全国量具量仪标准化技术委员会提出并归口。本标准负责起草单位：成都量其刃具厂。本标准于1962年首次以GL3362发布，于1985年3月第一次修订为GB4973-85，于1996年4月调整为JB/T7973-95。 1 范围 本标准规定了精度等级为0级，1级正弦规的型式与尺寸、技术要求、检验方法、标志与包装等。本标准适用于两圆柱中心距为100mm和200mm的正弦规。 2 定义 2.1 正弦规：根据正弦函数原理，利用量块的组合尺寸，以间接方法测量角度的测量器具。 3 型式与尺寸 3.1 正弦规的型式见图1所示（图示仅作图解说明，不表示详细结构），包括窄型和宽型。 3.2 正弦规的基本尺寸见表1的规定。 表1：正弦规基本尺寸表（部分参数摘要） 包含窄型与宽型，中心距L为100mm或200mm，相关尺寸参数（B、H、C等）按标准规定。 4 技术要求 4.1 正弦规工作面不得有严重影响外观和使用性能的裂痕、划痕、锈迹、夹渣等缺陷。 4.2 正弦规主体工作面的硬度不得小于664HV，圆柱工作面的硬度不得小于713HV，挡板工作面的硬度不得小于478HV。 4.3 正弦规主体工作面的表面粗糙度Ra的最大允许值为0.08μm，圆柱工作面的表面粗糙度Ra的最大允许值为0.04μm，挡板工作面的表面粗糙度Ra的最大允许值为1.25μm。 4.4 正弦规的尺寸偏差、形位公差和综合误差见表2的规定。 表2：正弦规精度指标（部分） - 两圆柱中心距偏差： - L=100mm：0级 ±2μm，1级 ±2μm - L=200mm：0级 ±1.5μm，1级 ±3μm - 两圆柱轴线的平行度： - L=100mm：0级 ±5μm，1级 ±8μm - L=200mm：0级 ±5μm，1级 ±8μm 4.5 正弦规各零件均应去磁，主体和圆柱必须进行稳定性处理。 4.6 正弦规应能装置成0°~80°范围内的任意角度，其结构刚性和各零件强度应能适应磨削工作条件，各零件应易于拆卸和修理。 4.7 正弦规的螺柱应采用螺钉可靠地固定在主体上，且不得引起圆柱和主体变形；紧固后的螺钉不得露出圆柱表面。主体上固定圆柱的螺孔不得露出工作面。 5 检验方法 5.1 圆柱工作面的圆柱度：如图2a所示，以0级V形架支承圆柱，用分度值为0.00...（后续内容略）
