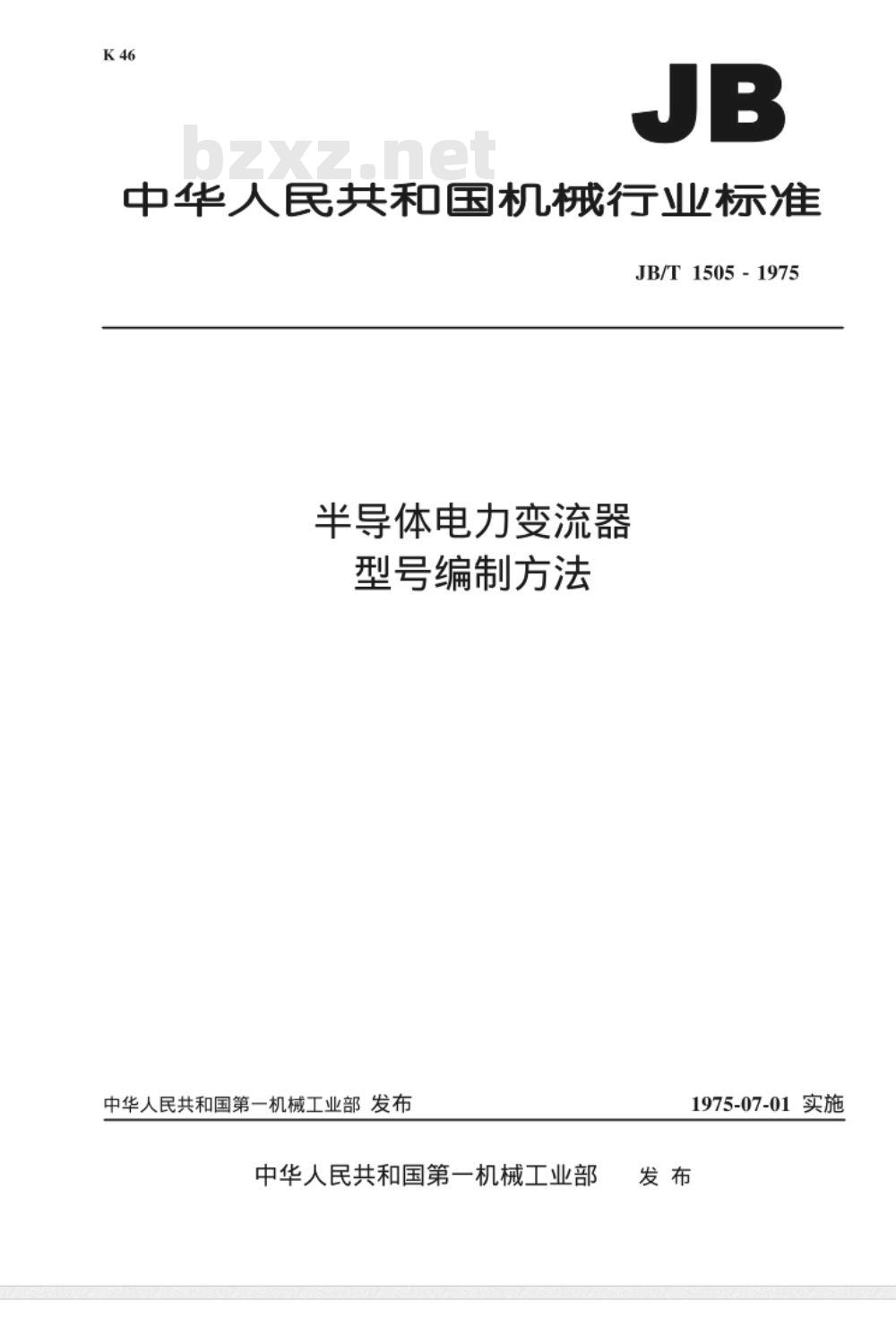

中华人民共和国机械行业标准
JB/T1505-1975
半导体电力变流器
型号编制方法免费标准bzxz.net
中华人民共和国第一机械工业部发布中华人民共和国第一机械工业部1975-07-01实施

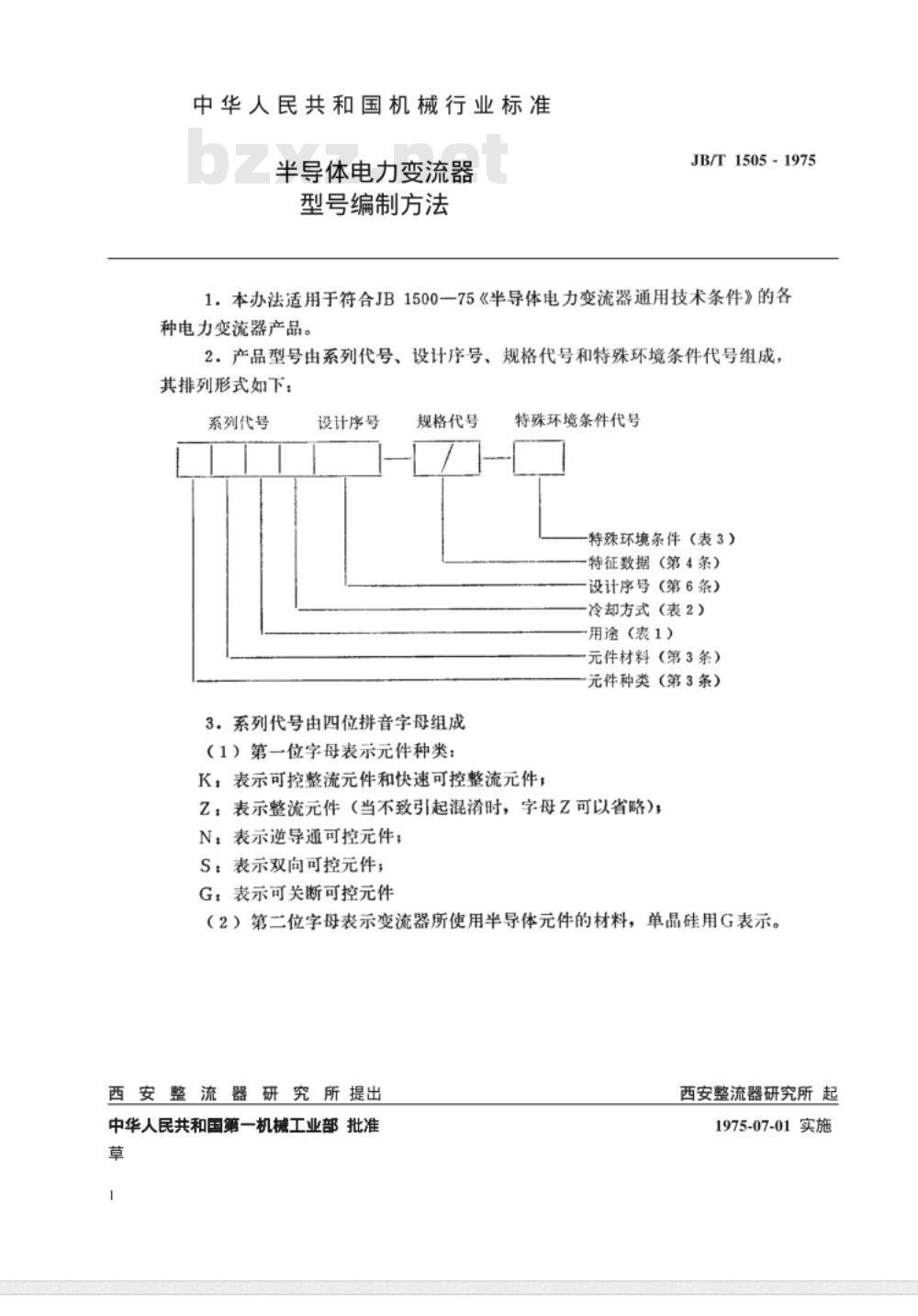

中华人民共和国机械行业标准
半导体电力变流器
型号编制方法
JB/T1505 - 1975
1.本办法适用于符合JB1500一75《半导体电力变流器通用技术条件》的各种电力变流器产品。
2．产品型号由系列代号、设计序号、规格代号和特殊环境条件代号组成，其排列形式如下：
系列代号
设计序号
规格代号
3.系列代号由四位拼音字母组成（1）第一位字母表示元件种类：特殊环境条件代号
特殊环境条件（表3）
特征数据（第4条）
设计序号（第6条）
冷却方式（表2）
用途（表1）
元件材料（第3条）
元件种类（第3条）
K，表示可控整流元件和快速可控整流元件；乙，表示整流元件（当不致引起混淆时，字母Z可以省略）N：表示逆导通可控元件；
S：表示双向可控元件；
G，表示可关断可控元件
（2）第二位字母表示变流器所使用半导体元件的材料，单晶硅用G表示。西安整流器研究所提出
中华人民共和国第一机械工业部批准草
西安整流器研究所起
1975-07-01实施
JB/T1505-1975

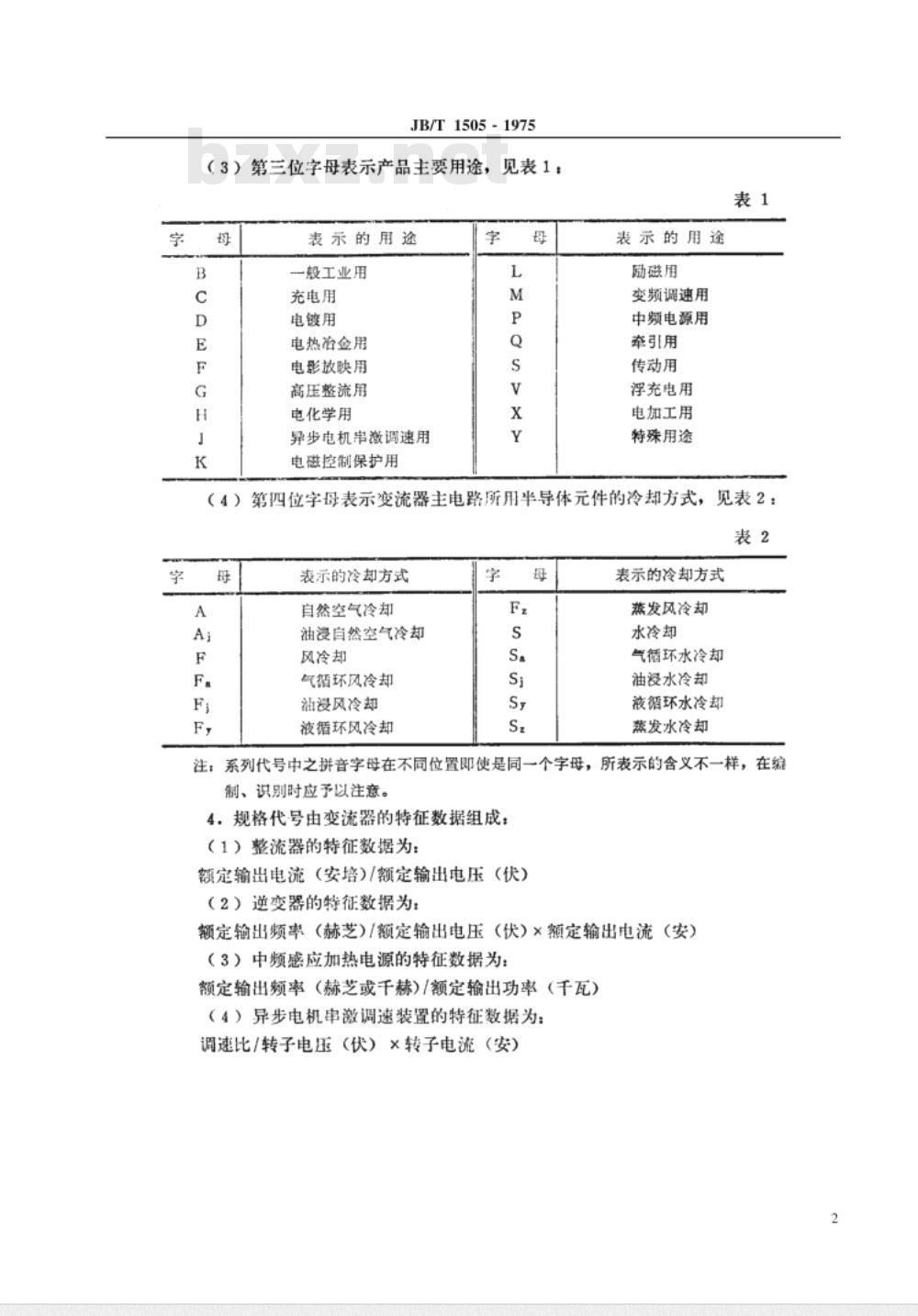

（3）第三位字母表示产品主要用途，见表1：
表示的用途
一般工业用
充电用
电镀用
电热冶金用
电影放映用
高压整流用
电化学用
异步电机串激调速用
电磁控制保护用
表示的用途
励磁用
变频调速用
中频电源用
牵引用
传动用
浮充电用
电加工用
特殊用途
（4）第四位字母表示变流器主电路所用半导体元件的冷却方式，见表2：表2
表示的冷却方式
自然空气冷却
油浸自然空气冷却
风冷却
气循环风冷却
油浸风冷却
液循环风冷却
表示的冷却方式
蒸发风冷却
水冷却
气循环水冷却
油浸水冷却
液循环水冷却
蒸发水冷却
注：系列代号中之拼音字母在不同位置即使是同一个字母，所表示的含义不一样，在编制、识别时应予以注意。
4．规格代号由变流器的特征数据组成：（1）整流器的特征数据为：
额定输出电流（安培）/额定输出电压（伏）（2）逆变器的特征数据为：
额定输出频率（赫芝)/额定输出电压（伏）×额定输出电流（安）（3）中频感应加热电源的特征数据为：额定输出频率（赫芝或千赫)/额定输出功率（千瓦）（4）异步电机申激调速装置的特征数据为：调速比/转子电压（伏）×转子电流（安）JB/T1505-1975

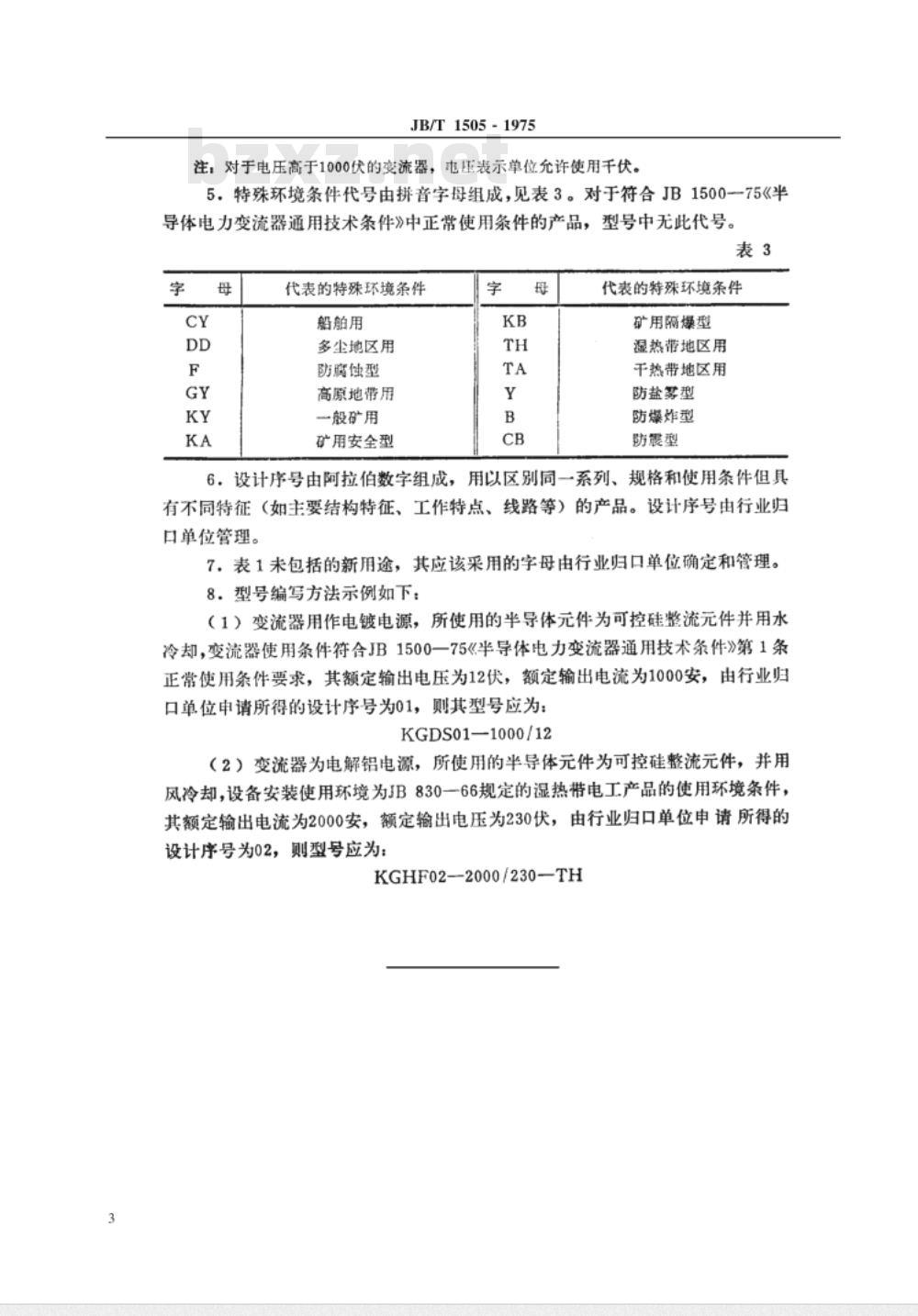

注：对于电压高于1000伏的变流器，电压表示单位允许使用千伏。5.特殊环境条件代号由拼音字母组成，见表3。对于符合JB1500-75《半导体电力变流器通用技术条件》中正常使用条件的产品，型号中无此代号。表3
代表的特殊环境条件
船舶用
多尘地区用
防腐蚀型
高原地带用
一般矿用
矿用安全型
代表的特殊环境条件
矿用隔燥型
湿热带地区用
干热带地区用
防盐雾型
防煤炸型
防囊型
6，设计序号由阿拉伯数字组成，用以区别同一系列、规格和使用条件但具有不同特征（如主要结构特征、工作特点、线路等）的产品。设计序号由行业归口单位管理。
7，表1未包括的新用途，其应该采用的字母由行业归口单位确定和管理。8.型号编写方法示例如下：
（1）变流器用作电镀电源，所使用的半导体元件为可控硅整流元件并用水冷却，变流器使用条件符合JB1500一75《半导体电力变流器通用技术条件》第1条正常使用条件要求，其额定输出电压为12伏，额定输出电流为1000安，由行业归口单位申请所得的设计序号为01，则其型号应为：KGDS011000/12
（2）变流器为电解铝电源，所使用的半导体元件为可控硅整流元件，并用风冷却，设备安装使用环境为JB830--66规定的湿热带电工产品的使用环境条件，其额定输出电流为2000安，额定输出电压为230伏，由行业归口单位申请所得的设计序号为02，则型号应为：
KGHF02-2000/230-TH

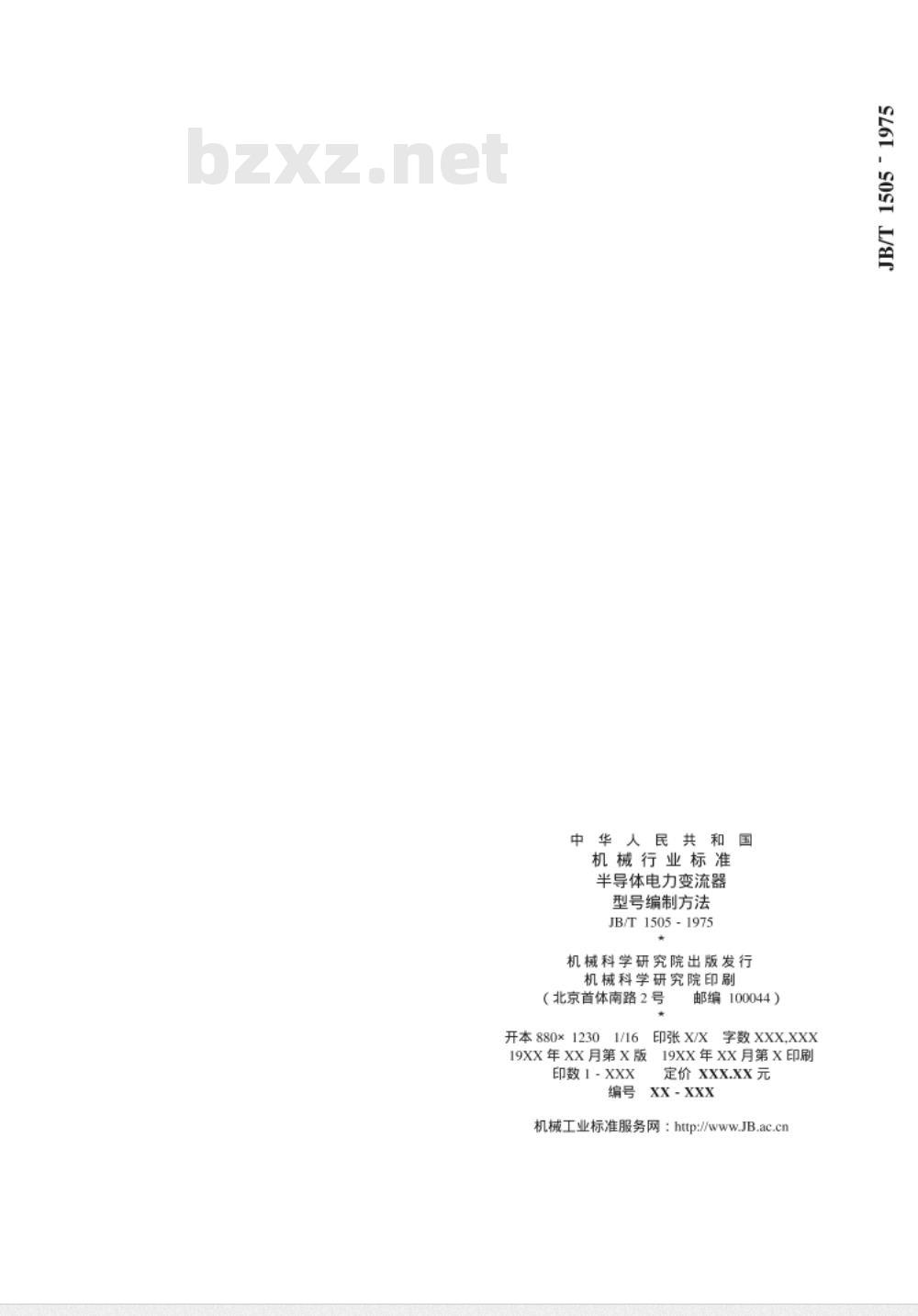

中华人民共和
