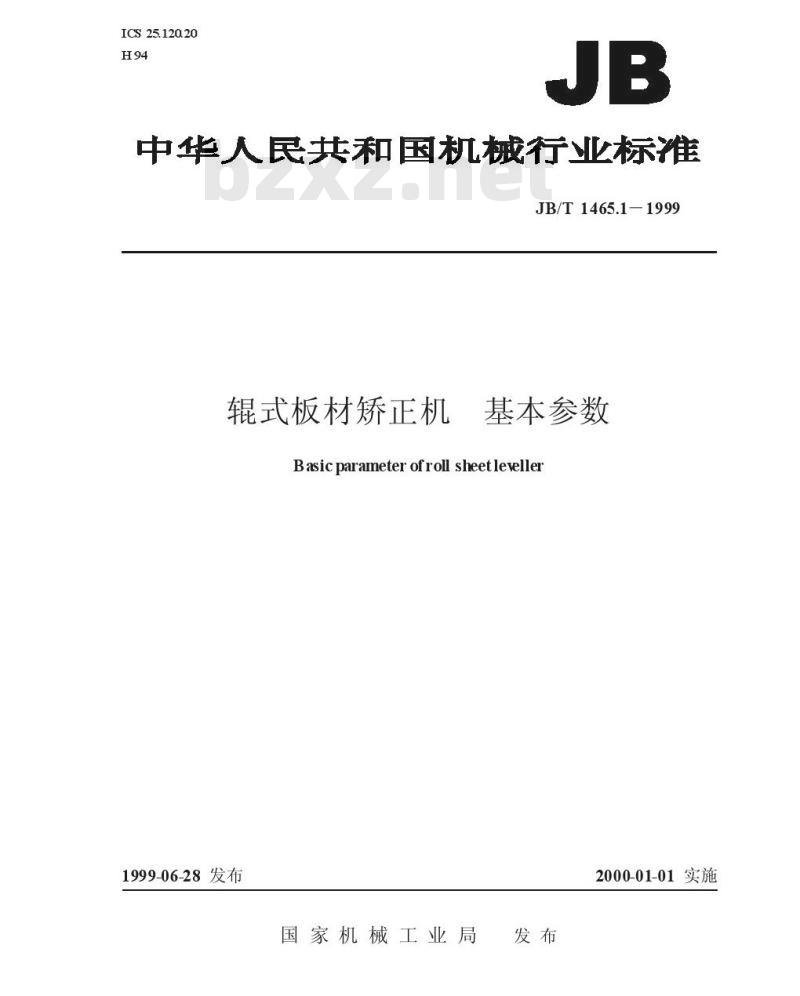

【机械行业标准(JB)】 辊式板材矫正机 基本参数

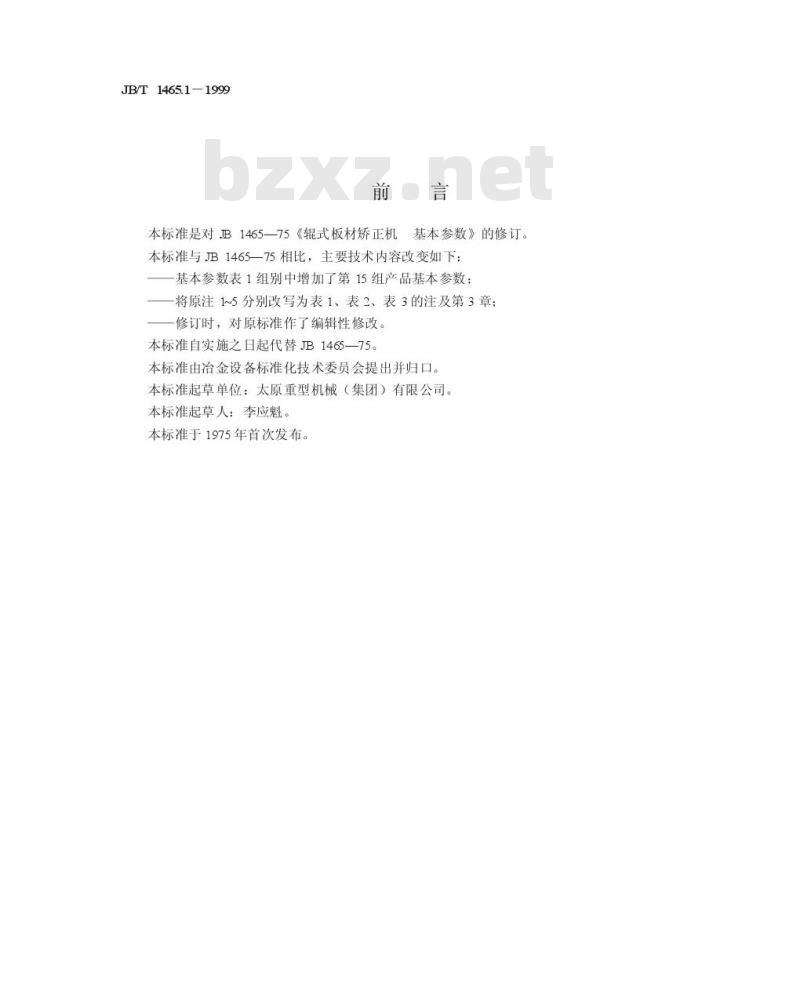

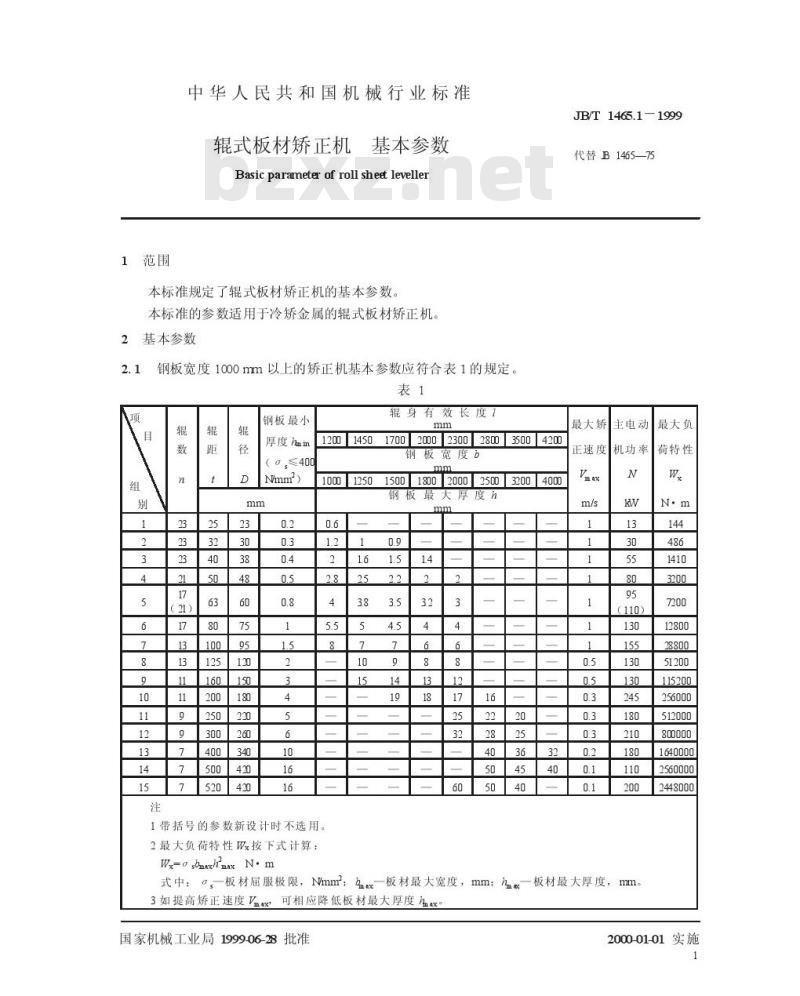

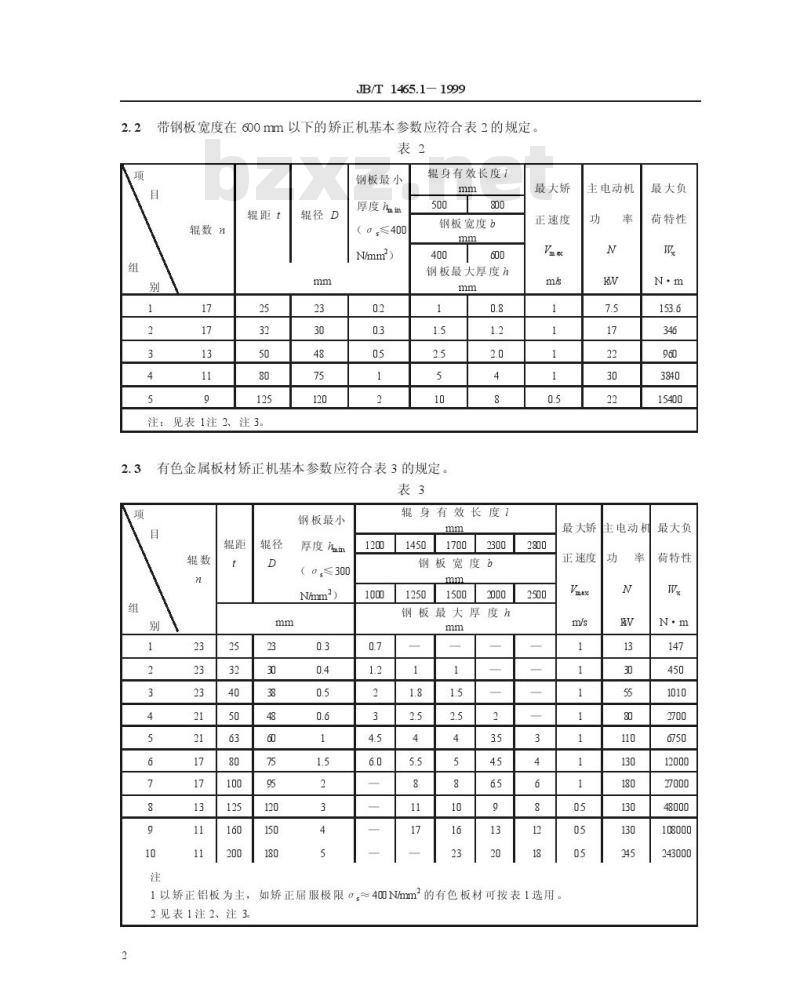

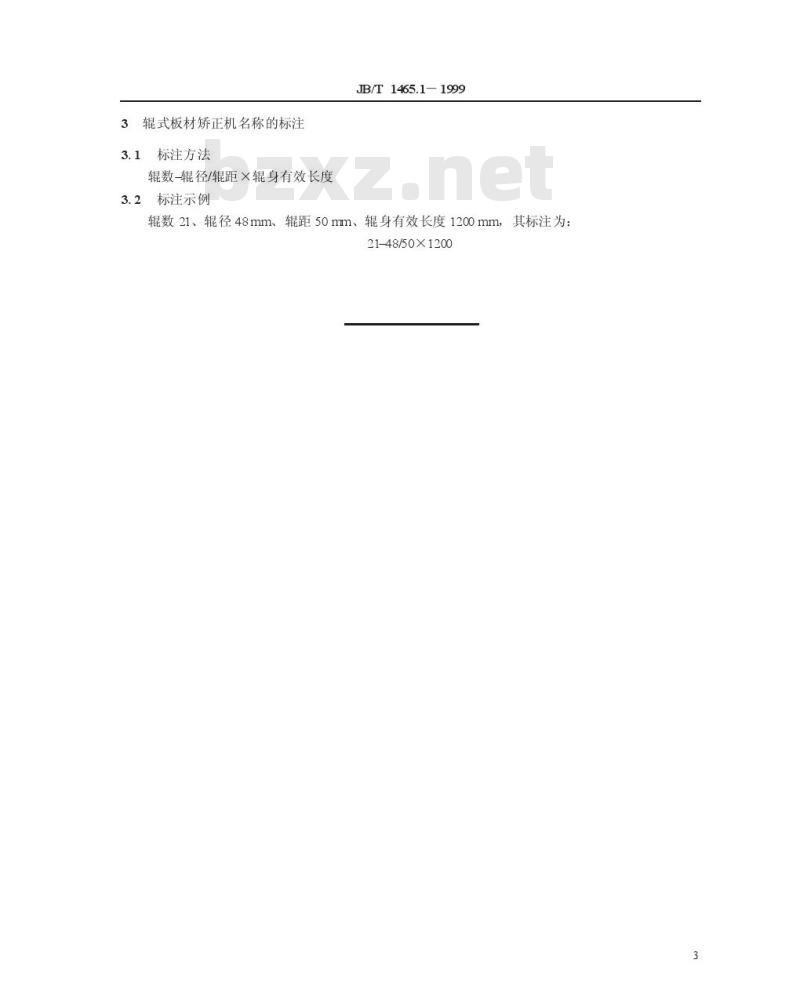

中华人民共和国机械行业标准 JB/T 1465.1-1999 辊式板材矫正机 基本参数 Basic parameter of roll sheet leveller 前言 本标准是对 JB 1465—75《辊式板材矫正机 基本参数》的修订。本标准与 JB 1465—75 相比，主要技术内容改变如下： 1. 基本参数表 1 组别中增加了第 15 组产品基本参数； 2. 将原注 1~5 分别改写为表 1、表 2、表 3 的注及第 3 章； 3. 修订时，对原标准作了编辑性修改。 本标准自实施之日起代替 JB 1465—75。本标准由冶金设备标准化技术委员会提出并归口。本标准起草单位：太原重型机械（集团）有限公司。本标准起草人：李应魁。 本标准于 1975 年首次发布。 1 范围 本标准规定了辊式板材矫正机的基本参数，本标准的参数适用于冷矫金属的辊式板材矫正机。 2 基本参数 2.1 钢板宽度 1000mm 以上的矫正机基本参数应符合表 1 的规定。 表 1 辊式板材矫正机基本参数（钢板宽度 $\ge$ 1000mm） 组别 1: n=23, t=25, D=23, $\sigma_s$=0.2, 长度=1700, 宽度=1000, h=0.9, V=1, P=13, W=144 组别 2: n=23, t=32, D=30, $\sigma_s$=0.3, 长度=2000, 宽度=1250, h=1.5, V=1, P=30, W=486 组别 3: n=23, t=40, D=38, $\sigma_s$=0.4, 长度=2300, h=2.2, V=1, P=55, W=1410 组别 4: n=21, t=50, D=48, $\sigma_s$=0.5, 长度=2800, h=3.5, V=1, P=80, W=3200 组别 5: n=17, t=63, D=60, $\sigma_s$=0.8, 长度=3500, h=4.5, V=1, P=95, W=7200 组别 6: n=(21), t=80, D=75, $\sigma_s$=1, 长度=4200, h=7, V=0.5, P=(110), W=12800 组别 7: n=17, t=100, D=95, $\sigma_s$=1.5, 长度=1200, h=9, V=0.5, P=130, W=28800 组别 8: n=13, t=125, D=120, $\sigma_s$=2, 长度=1450, h=14, V=0.3, P=155, W=51200 组别 9: n=13, t=160, D=150, $\sigma_s$=3, 长度=1000, h=19, V=0.3, P=130, W=115200 组别 10: n=11, t=200, D=180, $\sigma_s$=4, 长度=1250, h=14, V=0.3, P=130, W=256000 组别 11: n=11, t=250, D=220, $\sigma_s$=5, h=2, V=0.2, P=245, W=512000 组别 12: n=9, t=300, D=260, $\sigma_s$=6, h=3, V=0.1, P=180, W=800000 组别 13: n=9, t=400, D=340, $\sigma_s$=10, h=6, V=0.1, P=210, W=1640000 组别 14: n=7, t=500, D=420, $\sigma_s$=16, h=8, V=0.1, P=180, W=2560000 组别 15: n=7, t=520, D=420, $\sigma_s$=16, h=13, V=0.1, P=110, W=2448000 表 1 注： 1. 带括号的参数新设计时不选用。 2. 最大负荷特性 W 按下式计算：$W_e = \sigma_s \cdot b \cdot m \cdot x \cdot h \cdot max$ (N·m) 3. 如提高矫正速度 $V_{ea}$ 可相应降低板材最大厚度 $h$。 2.2 钢板宽度在 600mm 以下的矫正机基本参数应符合表 2 的规定。 表 2 辊式板材矫正机基本参数（钢板宽度 < 600mm） 组别 1: n=17, t=25, D=23, $\sigma_s$=0.2, 长度=500, 宽度=400, h=1 组别 2: n=17, t=32, D=30, $\sigma_s$=0.3, 长度=800, 宽度=600, h=2 组别 3: n=13, t=50, D=48, $\sigma_s$=0.5 组别 4: n=11, t=80, D=75 组别 5: n=9, t=125, D=120
