【机械行业标准(JB)】 单轴纵切自动车床 参数

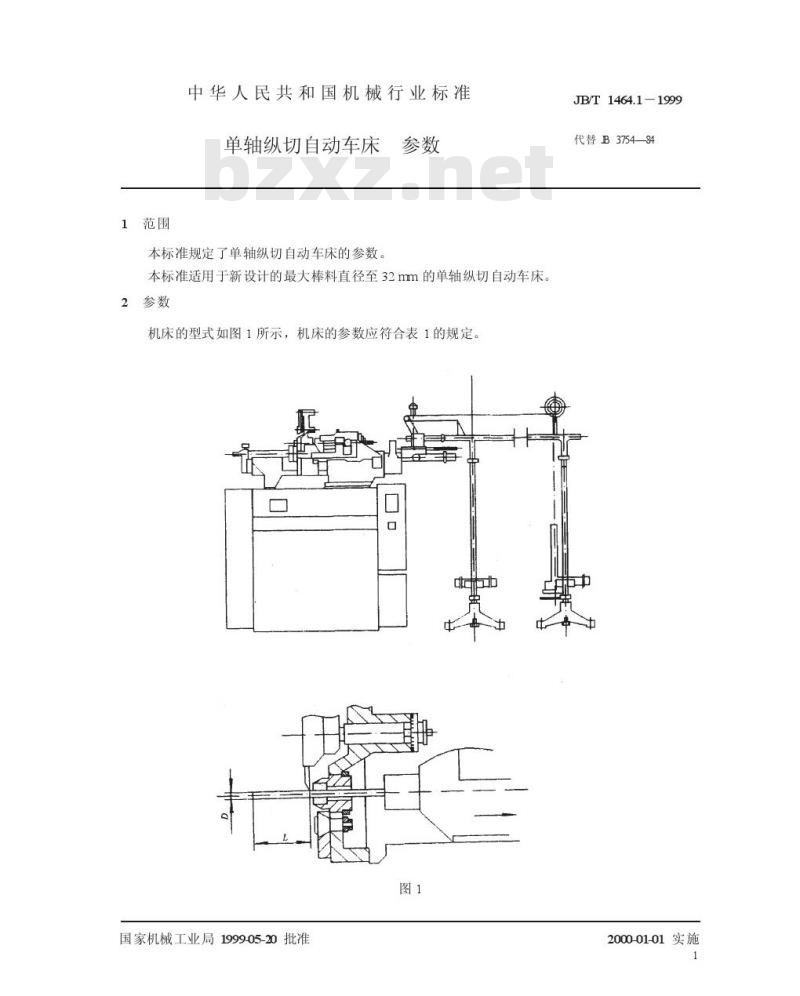

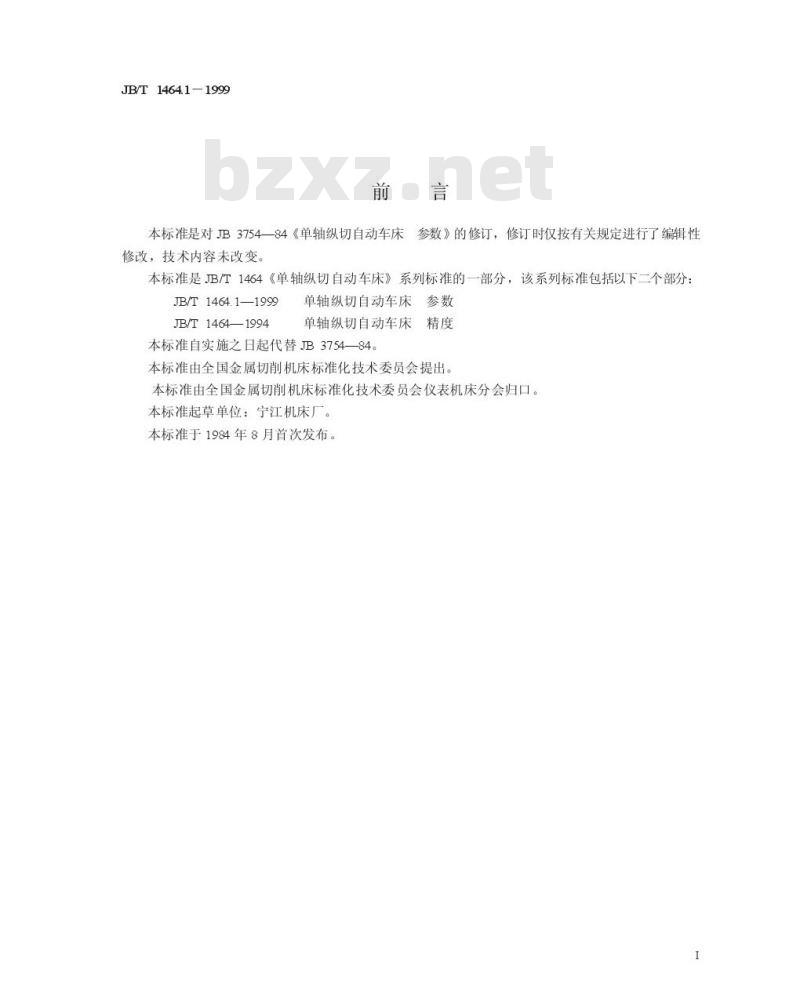

中华人民共和国机械行业标准 JB/T 1464.1-1999 单轴纵切自动车床 参数 前言 本标准是对 JB/T 3754—84《单轴纵切自动车床参数》的修订，修订时仅按有关规定进行了编辑性修改，技术内容未改变。 该系列标准包括以下两个部分：JB/T 1464.1—1999 及 JB/T 1464—1994。 本标准自实施之日起代替 JB/T 3754—84。本标准由全国金属切削机床标准化技术委员会提出，并由其仪表机床分会归口。本标准起草单位：宁江机床厂。本标准于1984年8月首次发布。 1 范围 本标准规定了单轴纵切自动车床的参数。本标准适用于新设计的最大棒料直径至32mm的单轴纵切自动车床。 2 参数 机床的型式如图1所示，机床的参数应符合表1的规定。 表1 单轴纵切自动车床参数 序号 | 最大棒料直径 D (mm) | 最大车削长度 L (mm) 1 | 4 | 28 2 | 7 | 50 3 | 12 | 70 4 | 16 | 80 5 | 20 | 100 注：最大车削长度L是指机床主轴弹簧夹头一次夹紧用盘状凸轮送进的最大车削长度。
