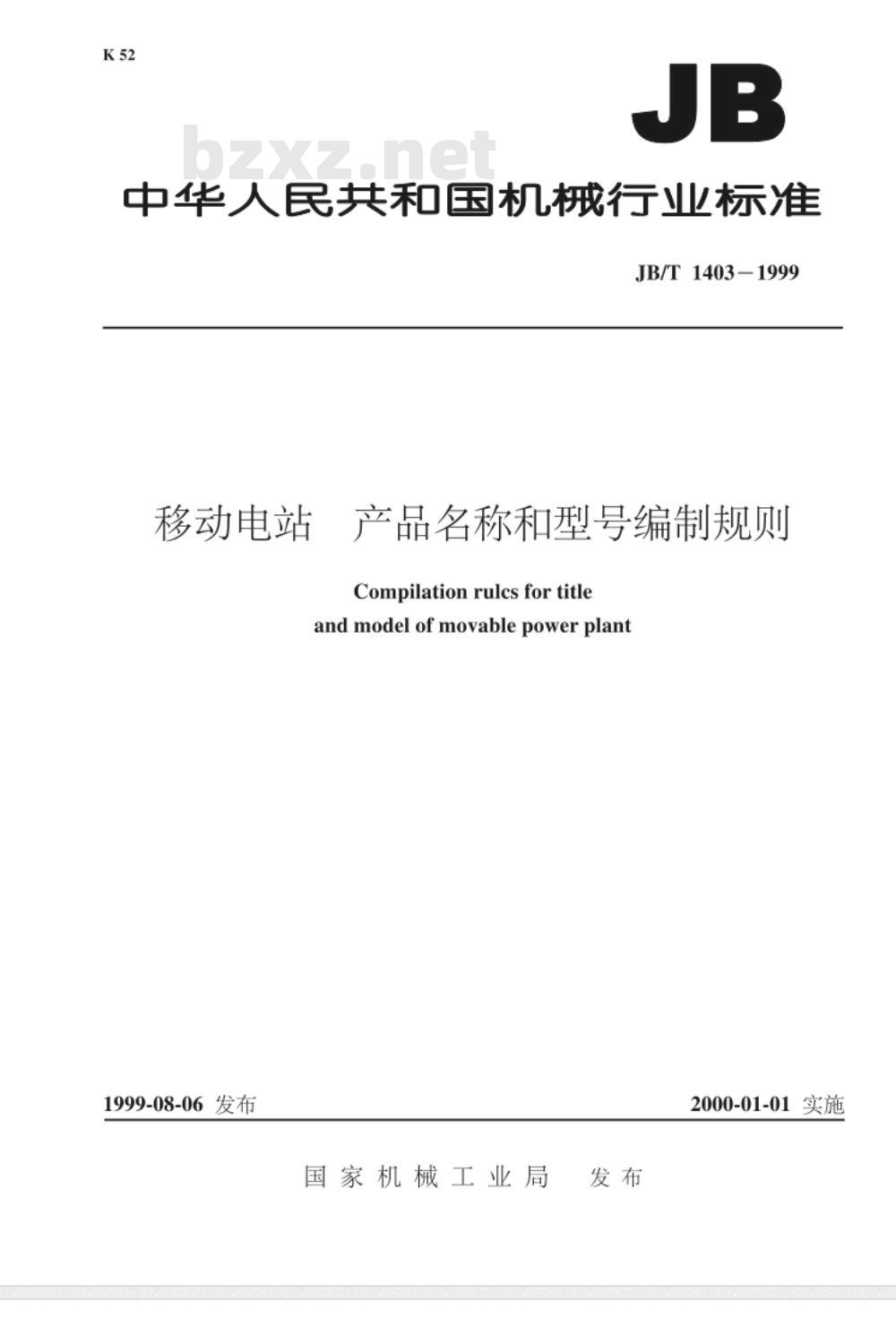

【机械行业标准(JB)】 移动电站 产品名称和型号编制规则

中华人民共和国机械行业标准
JB/T1403-1999
移动电站
产品名称和型号编制规则
Compilationrulcsfortitle
andmodelofmovablepowerplant
1999-08-06发布
国家机械工业局
2000-01-01实施
JB/T1403-1999

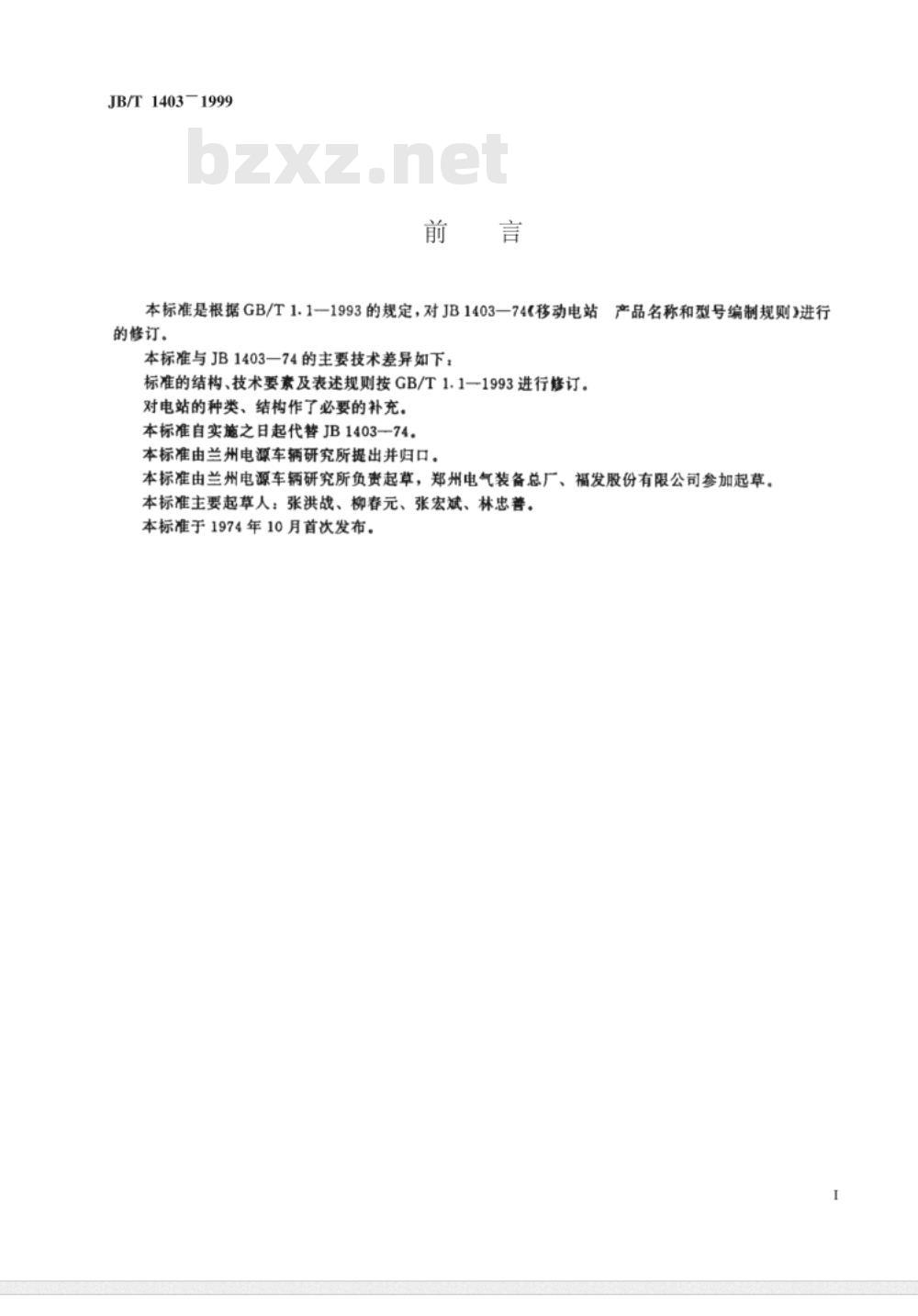

本标准是根据GB/T1.1-1993的规定，对JB1403—74(移动电站产品名称和型号编制规则》进行的修订。
本标准与JB1403一74的主要技术差异如下：标准的结构、技术要素及表述规则按GB/T1.1一1993进行修订。对电站的种类、结构作了必要的补充。本标准自实施之日起代替JB1403-74。本标准由兰州电源车辆研究所提出并归口。本标准由兰州电源车辆研究所负贵起草，郑州电气装备总厂、福发股份有限公司参加起草。本标准主要起草人：张洪战、柳春元、张宏斌、林忠善。本标准于1974年10月首次发布。1范围

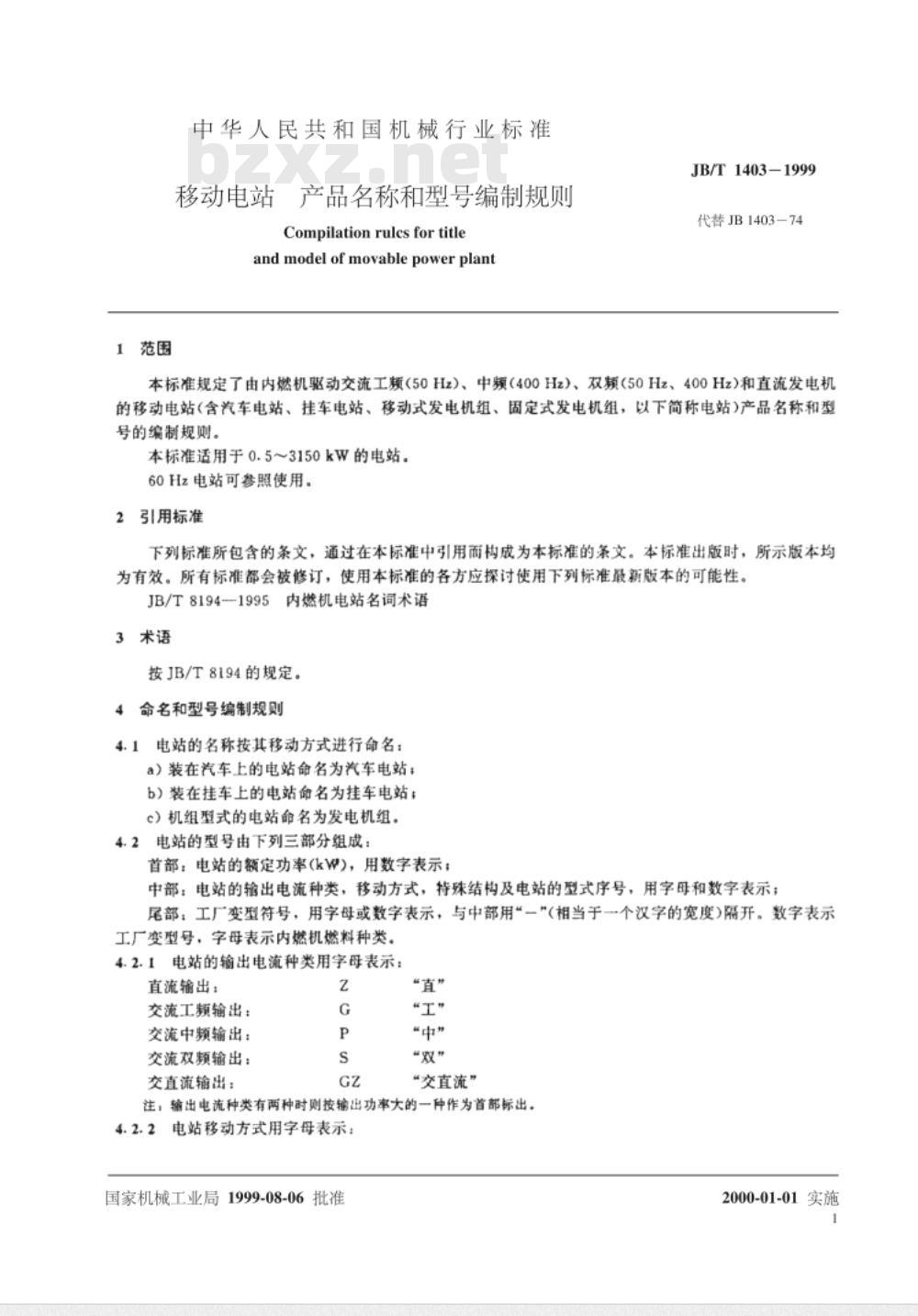

中华人民共和国机械行业标准
产品名称和型号编制规则
移动电站
Compilation rules for title
and model ofmovablepowerplantJB/T1403-1999
代替JB1403-74
本标准规定了由内燃机驱动交流工频（50Hz）、中频（400Hz）、双频（50Hz、400Hz)和直流发电机的移动电站（含汽车电站、挂车电站、移动式发电机组、固定式发电机组，以下简称电站)产品名称和型号的缩制规则。
本标准适用于0.5~3150kW的电站。60Hz电站可参照使用。bzxz.net
引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。JB/T8194-1995内燃机电站名词术语3术语
按JB/T8194的规定。
命名和型号编制规则
4.1电站的名称按其移动方式进行命名：a）装在汽车上的电站命名为汽车电站；b）装在挂车上的电站命名为挂车电站；c）机组型式的电站命名为发电机组。4.2电站的型号由下列三部分组成：首部：电站的额定功率(kw)，用数字表示；中部：电站的输出电流种类，移动方式，持殊结构及电站的型式序号，用字母和数字表示；尾部：工厂变型符号，用字母或数字表示，与中部用“一\（相当于一个汉字的宽度)隔开。数字表示工厂变型号，字母表示内燃机燃料种类。4.2.1电站的输出电流种类用字母表示：直流输出：
交流工频输出：
交流中频输出：
交流双频输出：
交直流输出：
“直”
“工”
“中”
“双”
“交直流”
注；输出电流种类有两种时则按输出功率大的一种作为首部标出。4.2.2电站移动方式用字母表示：国家机械工业局1999-08-06批准2000-01-01实施

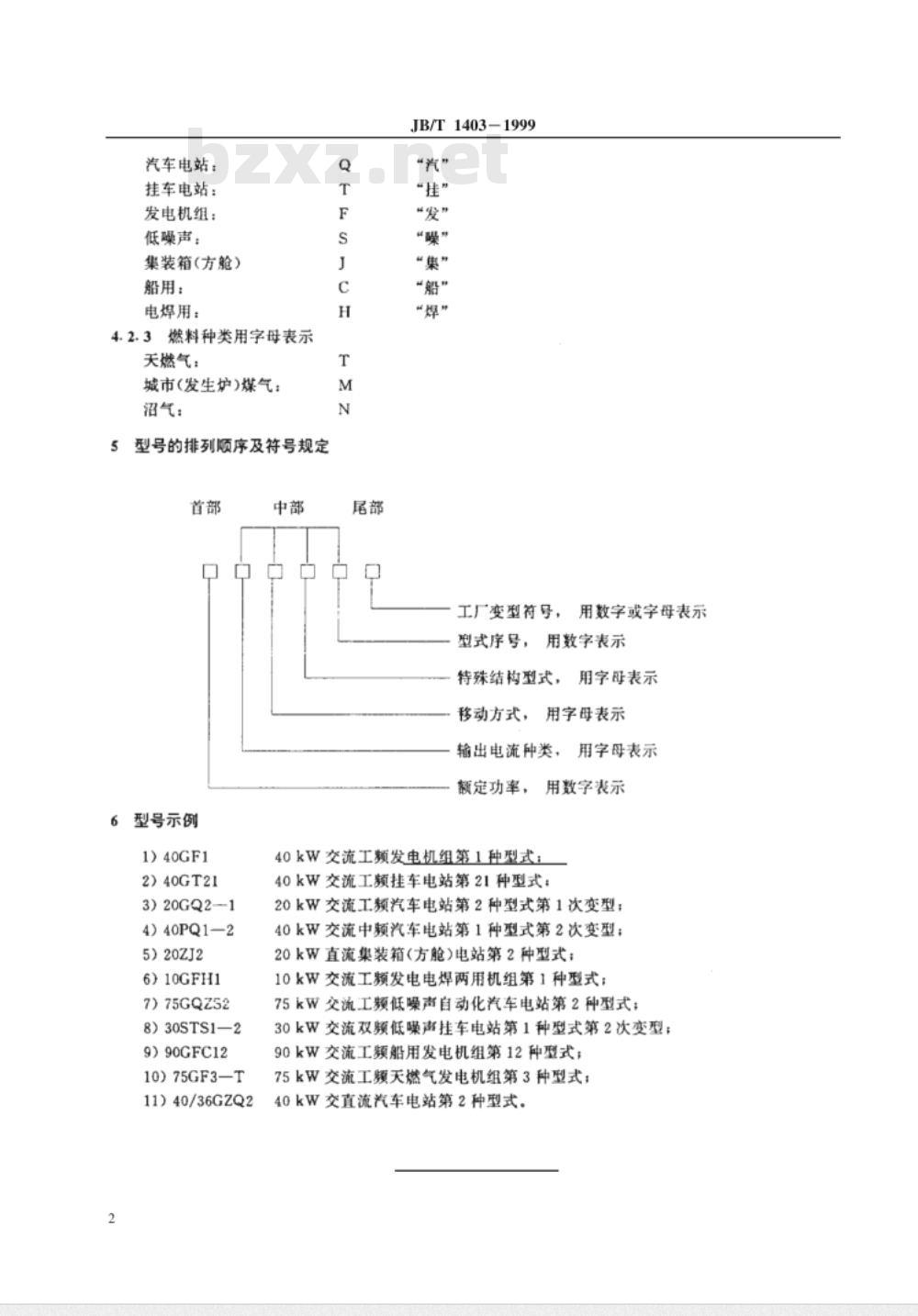

汽车电站：
挂车电站：
发电机组：
低噪声：
集装箱(方舱）
船用：
电焊用：
4.2.3燃料种类用字母表示
天燃气：
城市(发生炉)煤气：
沼气：
型号的排列顺序及符号规定
型号示例
1）)40GF1
2）40GT21
3)20GQ21
4）40PQ1—2
5）20ZJ2
6)10GFH1
7)75GQZ52
8）30STS1—2
9）90GFC12
10)75GF3—T
11)40/36GZQ2
JB/T14031999
“汽”
“挂”
“发”
“噪”
“巢”
“船”
“燥”
工厂变型符号，
用数字或字母表示
用数字表示
型式序号，
特殊结构型式，
用字母表示
移动方式，
用字母表示
输出电流种类，
用字母表示
额定功率，
用数字表示
40kW交流工频发电机组第1种型式：40kW交流工频挂车电站第21种型式；20kW交流工频汽车电站第2种型式第1次变型；40kW交流中频汽车电站第1种型式第2次变型；20kW直流集装箱（方舱）电站第2种型式；10kW交流工频发电电焊两用机组第1种型式；75kW交流工频低噪声自动化汽车电站第2种型式：30kW交流双频低噪声挂车电站第1种型式第2次变型；90kW交流工频船用发电机组第12种型式；75kW交流工频天燃气发电机组第3种型式；40kW交直流汽车电站第2种型式。中华人民共和国

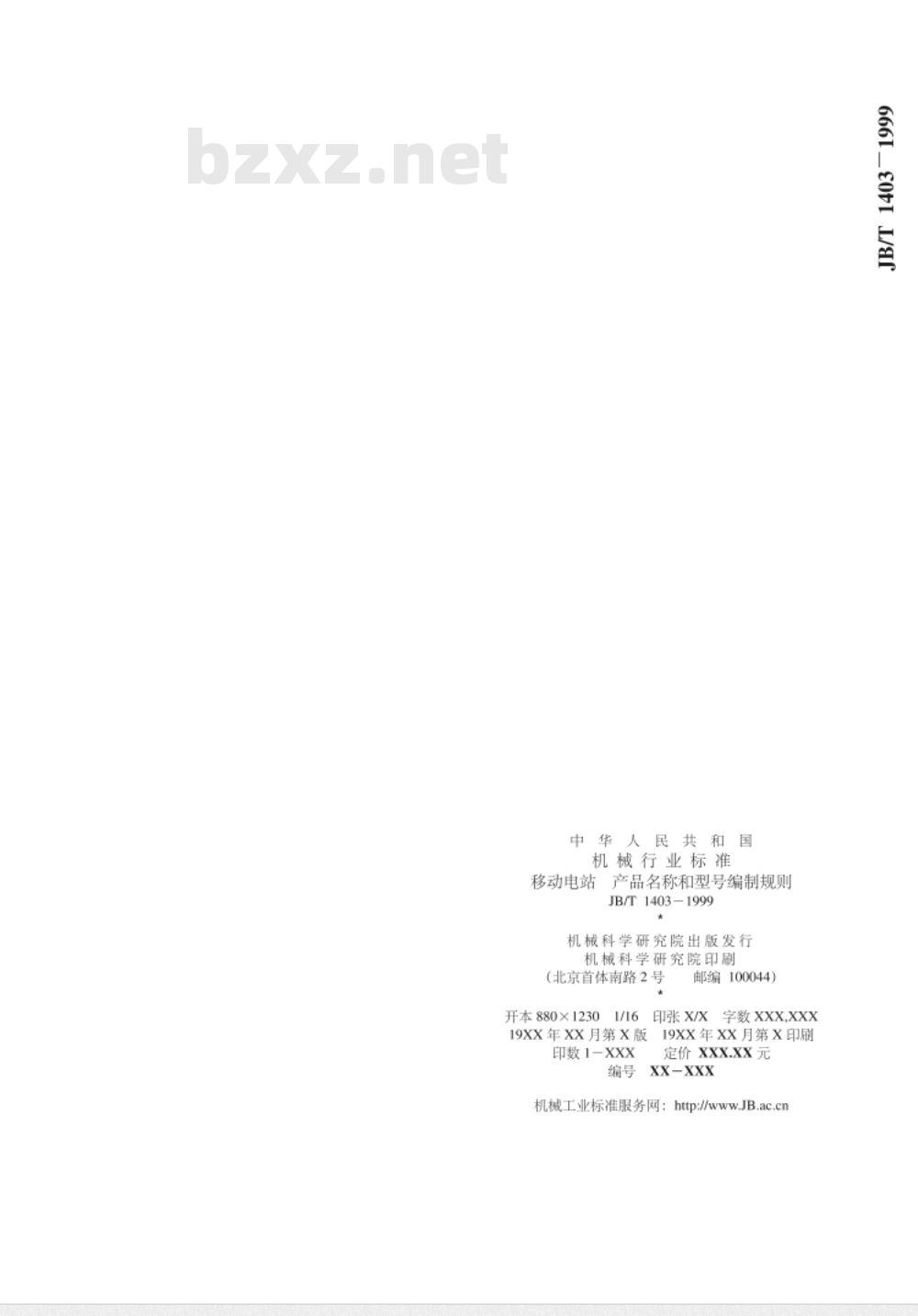

机械行业标准
移动电站产品名称和型号编制规则JB/T 14031999
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号
邮编100044)
字数XXX,XXX
开本880×1230
印张X/X
19XX年XX月第X版
19XX年XX月第X印刷
印数1-XXX
定价XXX.XX元
XX-XXX
机械工业标准服务网：http://www.JB.ac.cn6661_
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
