【机械行业标准(JB)】 顶箱震压式、顶箱震实式和脱箱震压式造型机 精度

ICS77.180
中华人民共和国机械行业标准
JB/T1431-1999
顶箱震压式、顶箱震实式和
脱箱震压式造型机精度
1999-05-14发布
国家机械工业局
2000-01-01实施
JB/T1431-1999

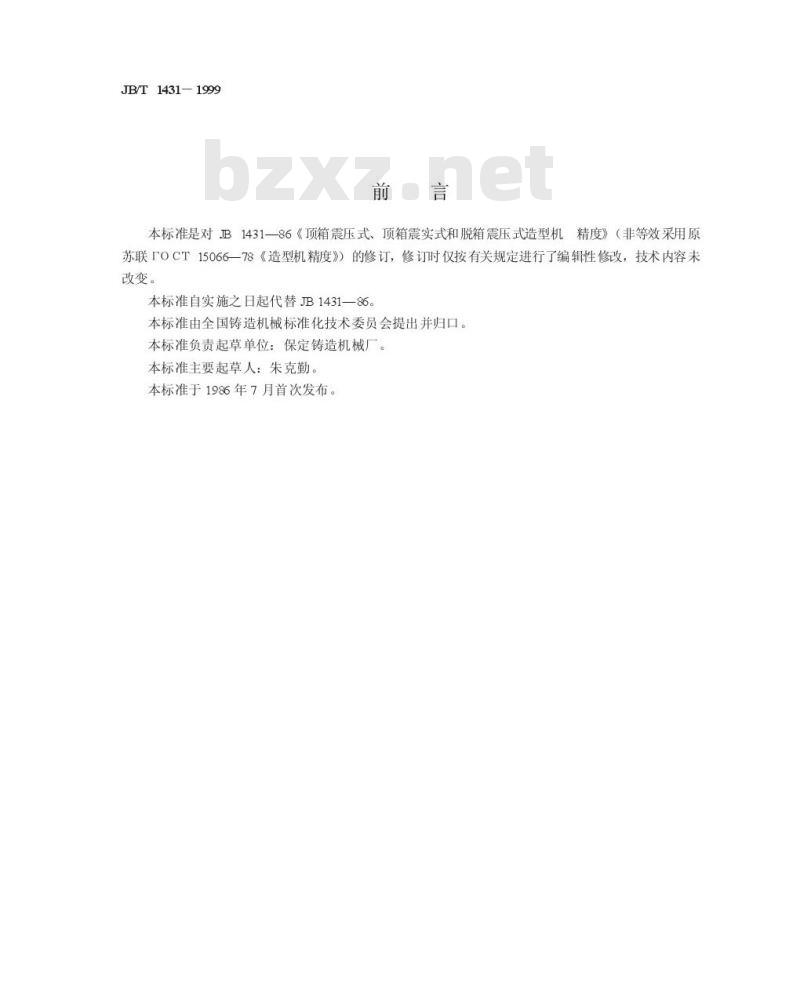

本标准是对B1431一86《顶箱震压式、顶箱震实式和脱箱震压式造型机精度》（非等效采用原苏联TOCT15066一78《造型机精度》）的修订，修订时仅按有关规定进行了编辑性修改，技术内容未改变。
本标准自实施之日起代替JB1431一86。本标准由全国铸造机械标准化技术委员会提出并归口。本标准负责起草单位：保定铸造机械厂。本标准主要起草人：朱克勤。
本标准于1986年7月首次发布。
中华人民共和国机械行业标准
顶箱震压式、顶箱震实式和
脱箱震压式造型机精度
JB/T1431-1999
代替JB1431—86

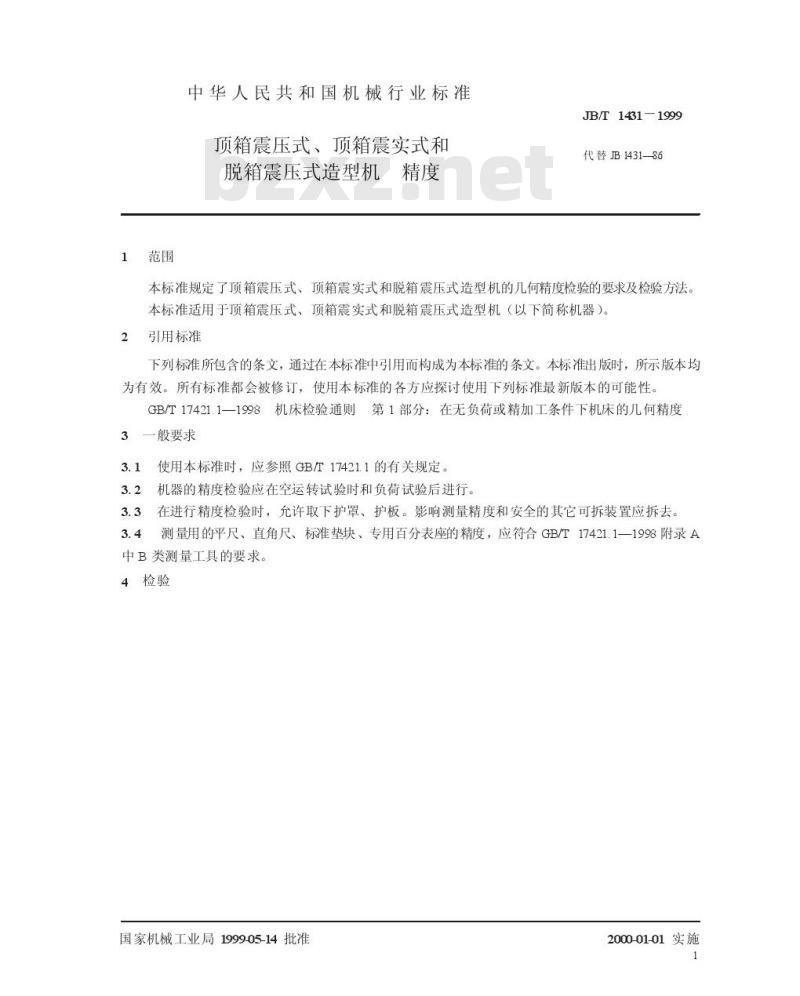

本标准规定了顶箱震压式、顶箱震实式和脱箱震压式造型机的几何精度检验的要求及检验方法。本标准适用于顶箱震压式、顶箱震实式和脱箱震压式造型机（以下简称机器）。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度3一般要求
3.1使用本标准时，应参照GB下17421.1的有关规定。3.2机器的精度检验应在空运转试验时和负荷试验后进行。3.3在进行精度检验时，允许取下护罩、护板。影响测量精度和安全的其它可拆装置应拆去。3.4测量用的平尺、直角尺、标准垫块、专用百分表座的精度，应符合GB/T17421.1一1998附录A中B类测量工具的要求。
4检验
国家机械工业局1999-05-14批准2000-01-01实施
预调检验
4.2几何精度检验
检验项目
机器调平
检验项目
工作台台面的
平面度
在1000mm
长度上为01
（只许中间
检验工具
水平仪
检验工具
等高量块
可调量块
百分表
检验方法

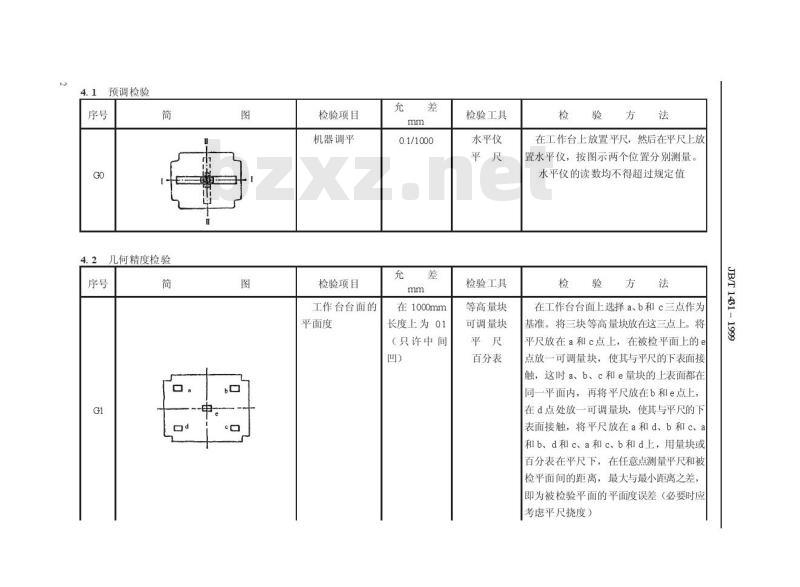

在工作台上放置平尺，然后在平尺上放置水平仪，按图示两个位置分别测量。水平仪的读数均不得超过规定值检验方法
在工作台台面上选择a、b和c三点作为基准。将三块等高量块放在这三点上。将平尺放在a和c点上，在被检平面上的点放一可调量块，使其与平尺的下表面接触，这时a、b、c和e量块的上表面都在同一平面内，再将平尺放在b和e点上，在d点处放一可调量块，使其与平尺的下表面接触，将平尺放在a和d、b和c、a和b、d和c、a和c、b和d上，用量块或百分表在平尺下，在任意点测量平尺和被检平面间的距离，最大与最小距离之差，即为被检验平面的平面度误差（必要时应考虑平尺挠度）
JB/T1431-
检验项目
压头压砂平板
与工作台台面的
平行度
起模前工作台
台面与顶箱板顶
面或顶箱框顶面
或起模架顶面的
平行度
在起模行程
范围内，工作台
相对于顶箱框或
起模架的水平方
向位移量
在500mm
长度上为0.1
在100mm
长度上为0.15
检验工具
百分表
磁力表座
磁力表座
百分表
直角尺
磁力表座
百分表
检验方法

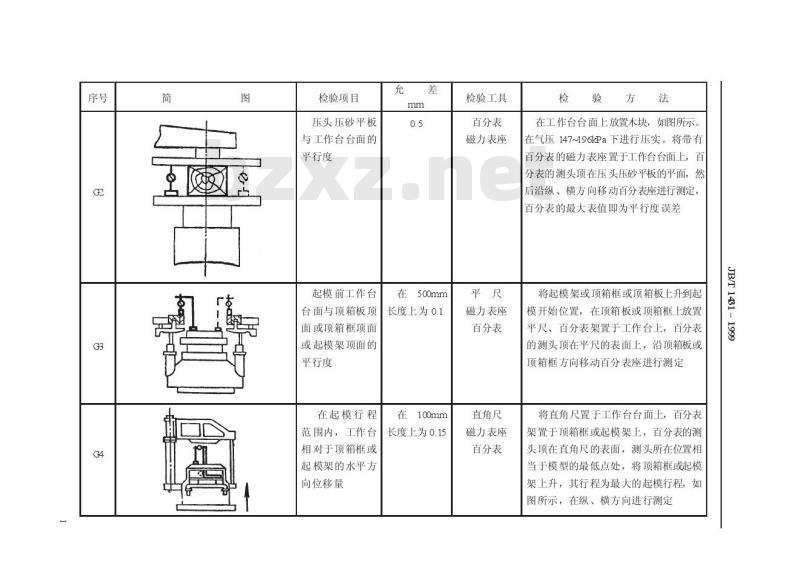

在工作台台面上放置木块，如图所示。在气压147~196kPa下进行压实。将带有百分表的磁力表座置于工作台台面上，百分表的测头顶在压头压砂平板的平面，然后沿纵、横方向移动百分表座进行测定，首分表的最大表值即为平行度误差将起模架或顶箱框或顶箱板上升到起模开始位置，在顶箱板或顶箱框上放置平尺、百分表架置于工作台上，百分表的测头顶在平尺的表面上，沿顶箱板或顶箱框方向移动百分表座进行测定将直角尺置于工作台台面上，百分表架置于顶箱框或起模架上，百分表的测头顶在直角尺的表面，测头所在位置相当于模型的最低点处，将顶箱框或起模架上升，其行程为最大的起模行程，如图所示，在纵、横方向进行测定JB/T1431-
1顶杆，2—横梁，3-螺钉，4套
5一百分表，6一角尺，7一连杆
8回转轴，9荷重
检验项目
在起模行程范
围内，工作台台
面相对于起模架
或漏模架的水平
方向位移量
顶箱板或起模
架在起模开始位
置时的上表面高
双缸起模机
构左、右横梁举
升的同步性
在100mm
长度上为0.15
工作台在
800mm以下
为0.26；
工作台在
800mm以上
检验工具
直角尺
磁力表座
百分表
磁力表座
百分表
同步检测装置
百分表
检验方法
将直角尺置于起模架或漏模架上，百分表架置于工作台面上，百分表的测头顶在直角尺的表面，测头所在位置相当于模型的最高点处，将工作台下降，其行程为最大的起模行程，如图所示，在纵、横方向上进行测定bzxZ.net
将两顶箱板或起模架升到起模开始位置，于其上放置平尺、百分表架置于工作台台面上，百分表的测头顶在顶箱板或起模架顶面平尺的上表面，移动百分表座，测定其两顶箱板或起模架的高度差
置同步检测装置于机器起模顶杆1上，百分表5的测头顶在连杆7的平座上，百分表预压使指针指在2~3mm上，将百分表的底盘对准在0位，然后进行起模。百分表的读数乘
二即为同步性误差
JB/T1431-
机械行业标准
顶箱震压式、顶箱震实式和
脱箱震压式造型机精度
JB/T14311999
机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印刷（北京首体南路2号邮编10044）*
1/16印张1/2
2字数10,000
开本880×1230
1999年7月第一版
1999年7月第一次印刷
定价5.00元
印数1—500
99-269
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
