【机械行业标准(JB)】 复摆颚式破碎机

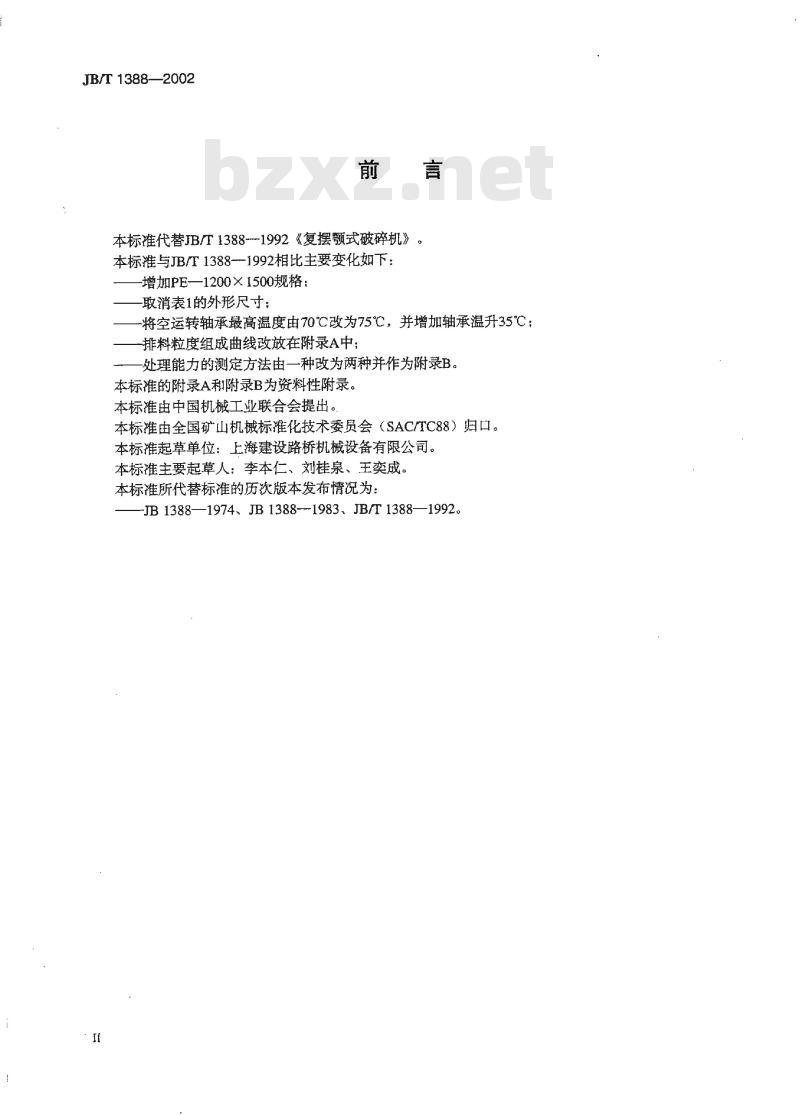

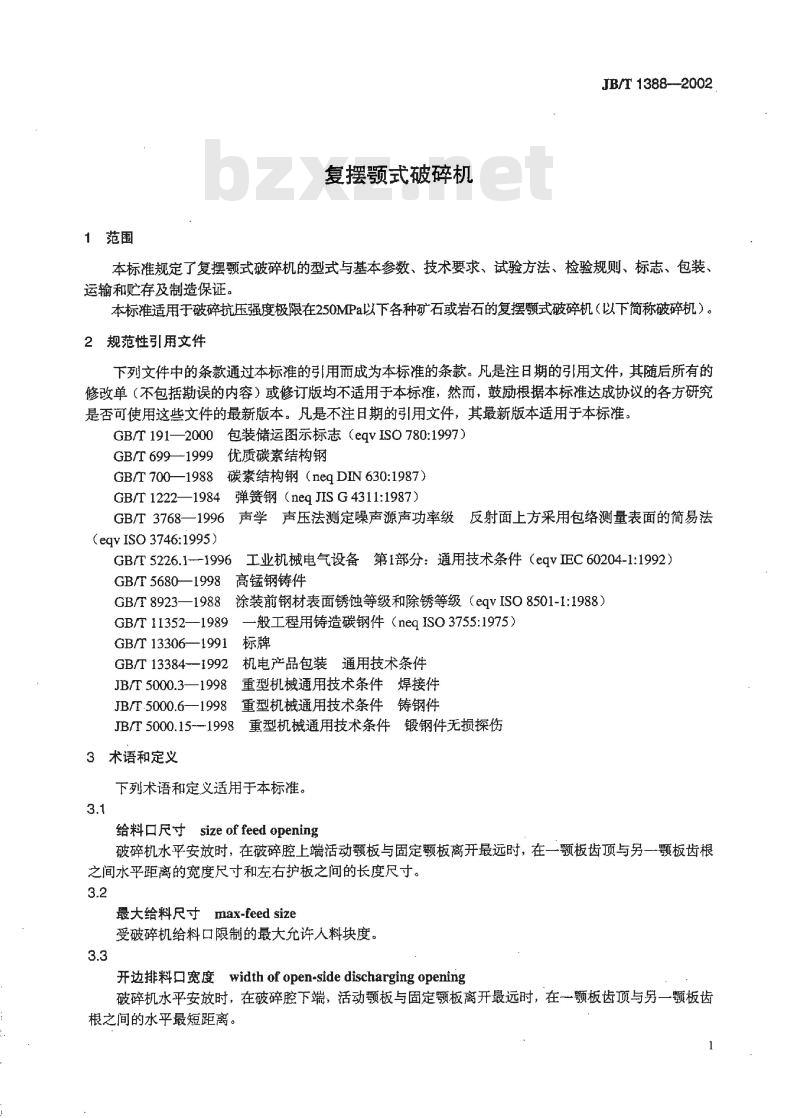

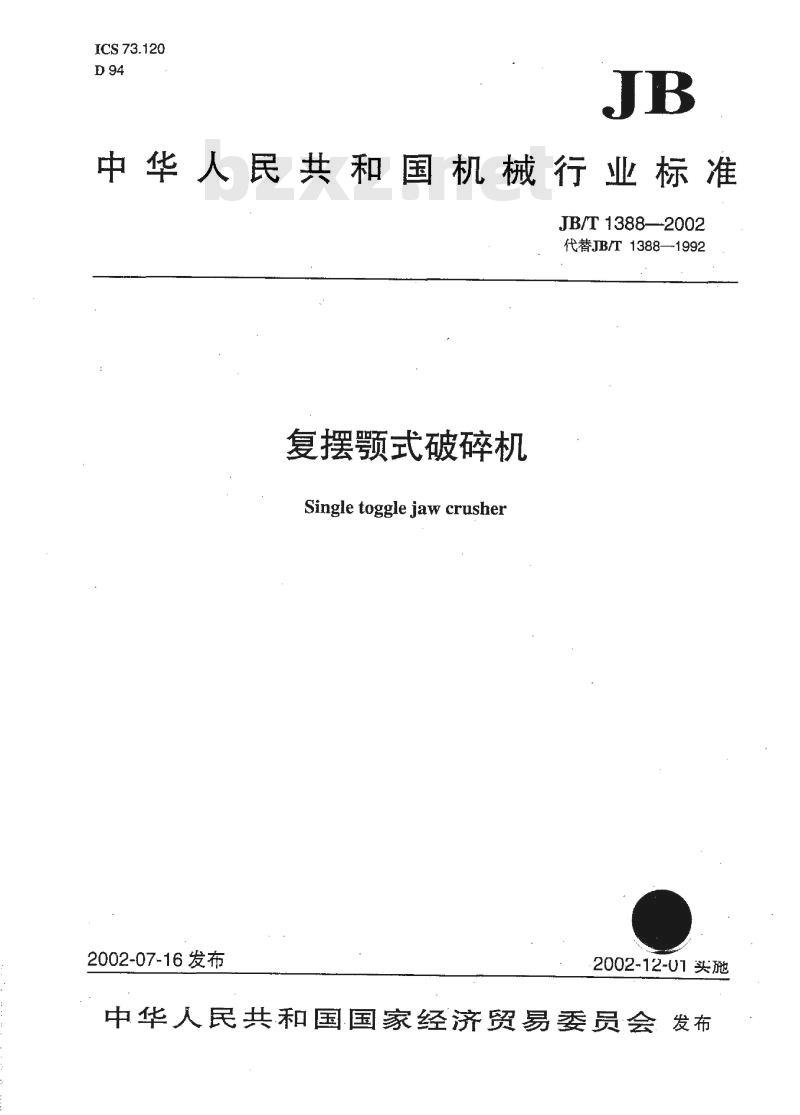

JB/T 1388—2002 代替JB/T1388—1992 复摆颚式破碎机 Singletoggle jaw crusher 中华人民共和国机械行业标准 2002-07-16发布 2002-12-01实施 前言 本标准代替JB/T1388-1992《复摆颚式破碎机》。本标准与JB/T1388-1992相比主要变化如下：- 增加PE—1200×1500规格； 取消表1的外形尺寸； 将空运转轴承最高温度由70℃改为75℃，并增加轴承温升35℃；排料粒度组成曲线改放在附录A中；处理能力的测定方法由一种改为两种并作为附录B。本标准的附录A和附录B为资料性附录。 本标准由中国机械工业联合会提出。本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。本标准起草单位：上海建设路桥机械设备有限公司。本标准主要起草人：李本仁、刘桂泉、王奕成。 本标准所代替标准的历次版本发布情况为：- JB 1388—1974、JB1388--1983、JB/T1388—1992。 1 范围 本标准规定了复摆颚式破碎机的型式与基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存及制造保证。 本标准适用于破碎抗压强度极限在250MPa以下各种矿石或岩石的复摆颚式破碎机（以下简称破碎机）。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 191—2000 包装储运图示标志（eqvISO780:1997） GB/T 699—1999 优质碳素结构钢 GB/T 700—1988 碳素结构钢（negDIN630:1987） GB/T 1222—1984 弹簧钢（neq JIS G 4311:1987) GB/T 3768—1996 声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法(eqv ISO 3746:1995) GB/T 5226.1—1996 GB/T 5680—1998 GB/T 8923—1988 GB/T 11352—1989 GB/T 13306—1991 GB/T 13384—1992 JB/T 5000.3—1998 工业机械电气设备第1部分：通用技术条件（eqvIEC60204-1:1992） 高锰钢铸件 涂装前钢材表面锈蚀等级和除锈等级（eqvISO8501-1:1988） 般工程用铸造碳钢件（negISO3755:1975） 标牌 机电产品包装通用技术条件 重型机械通用技术条件焊接件 JB/T:5000.6—1998 重型机械通用技术条件铸钢件 JB/T 5000.15—1998 重型机械通用技术条件锻钢件无损探伤 3 术语和定义 下列术语和定义适用于本标准。 3.1 给料口尺寸 (size of feed opening)：破碎机水平安放时，在破碎腔上端活动颚板与固定颚板离开最远时，在一颚板齿顶与另一颚板齿根之间水平距离的宽度尺寸和左右护板之间的长度尺寸。 3.2 最大给料尺寸 (max-feed size)：受破碎机给料口限制的最大允许矿料块度。 3.3 开边排料口宽度 (width of open-side discharging opening)：破碎机水平安放时，在破碎腔下端，活动颚板与固定颚板离开最远时，在一颚板齿顶与另一颚板齿根之间的水平最短距离。 3.4 排料口调整范围 (adjusting range of discharging opening)：排料口宽度从最小（省略后续内容）
