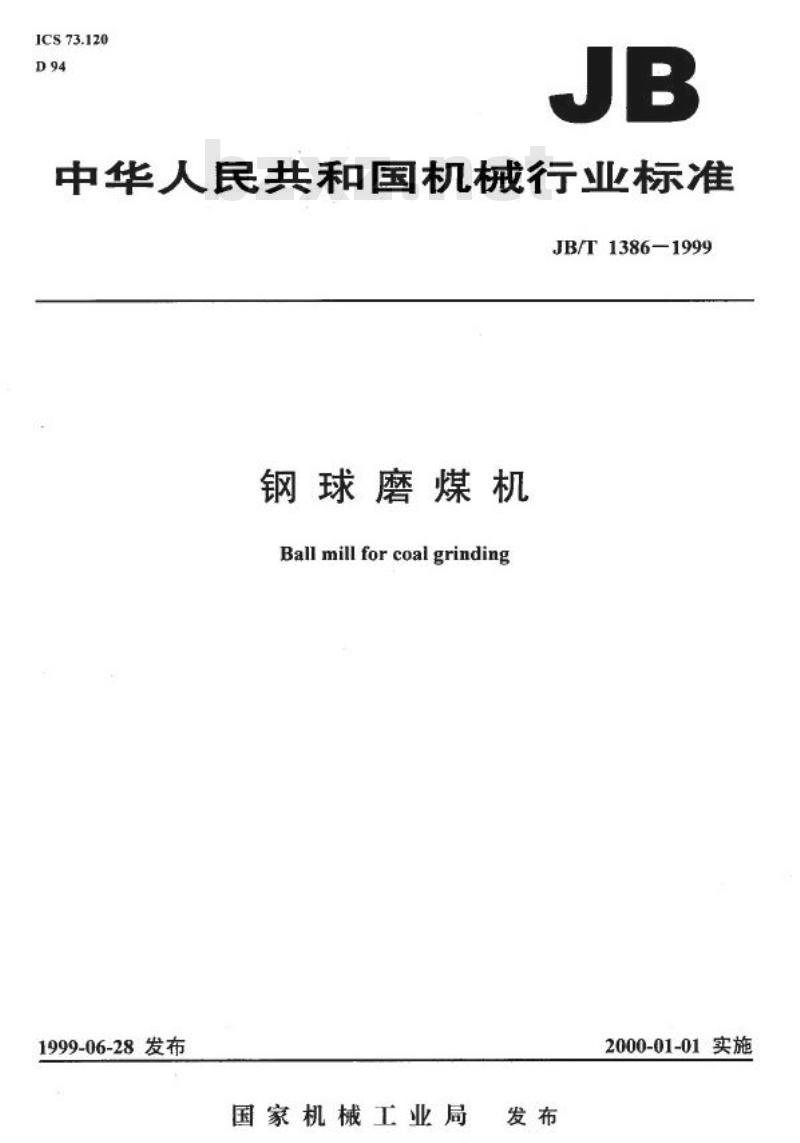

【机械行业标准(JB)】 钢球磨煤机

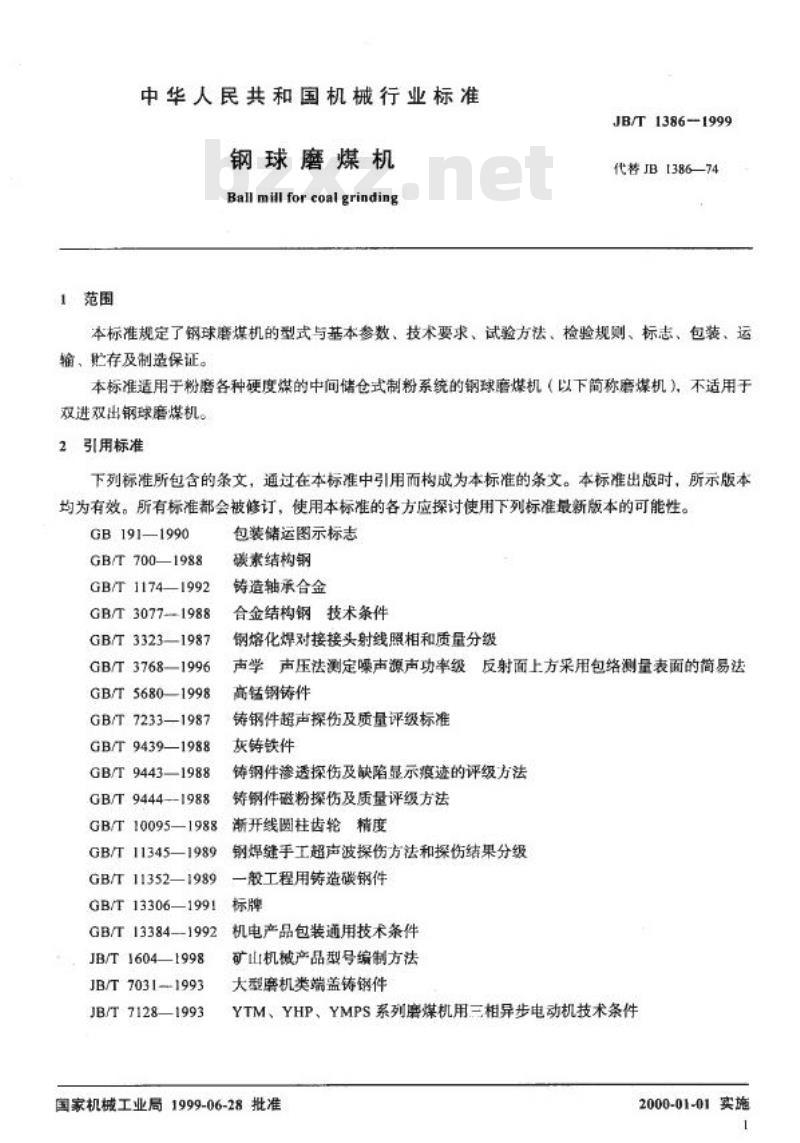

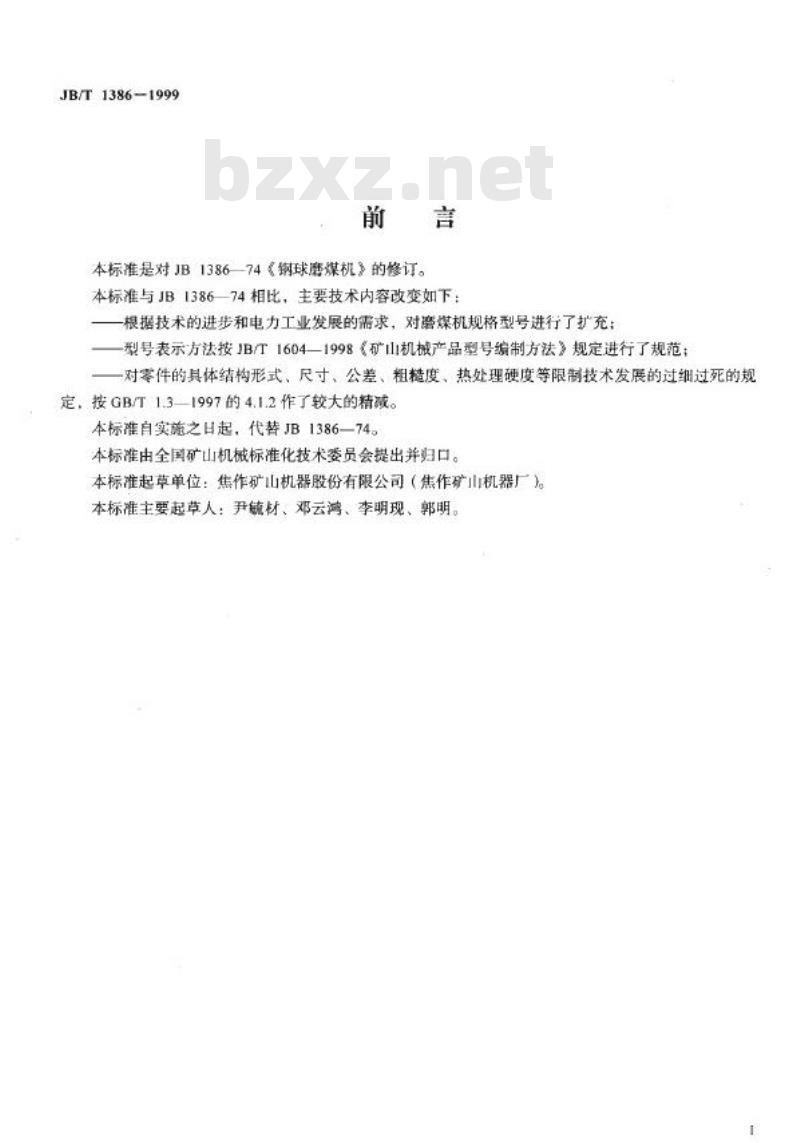

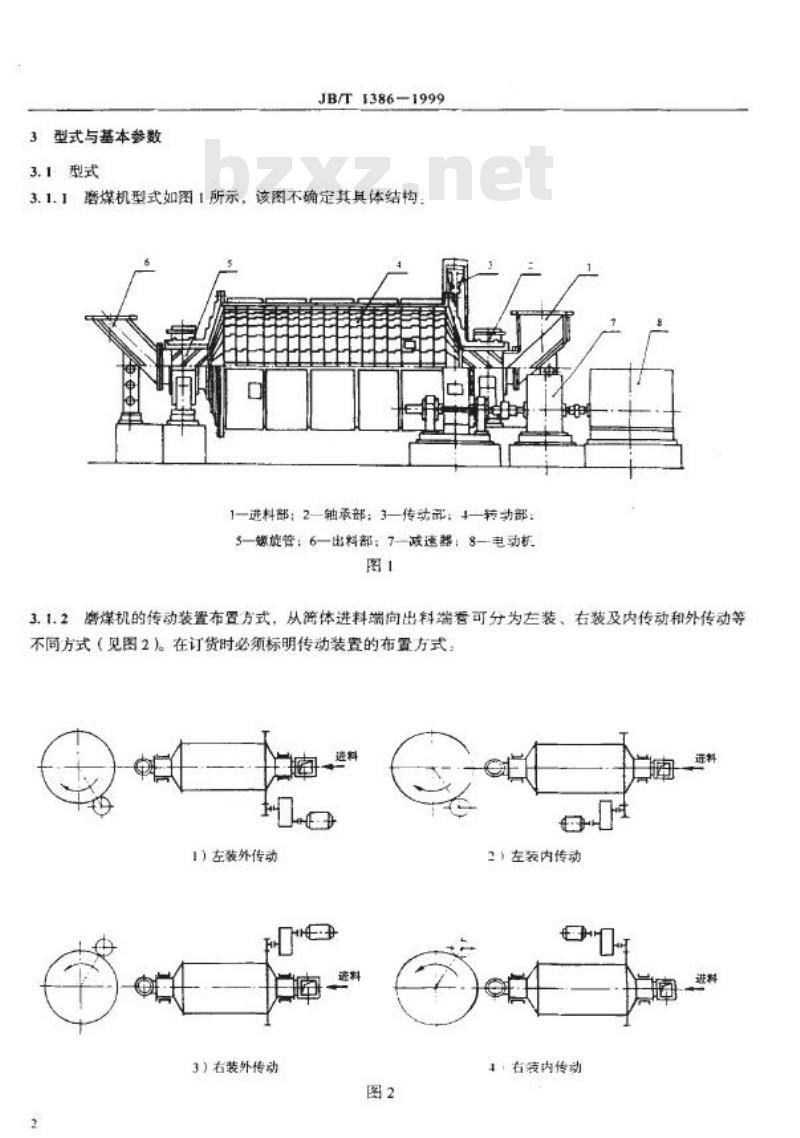

JB/T 1386—1999 中华人民共和国机械行业标准 钢球磨煤机 Ball mill for coal grinding 发布日期：1999-06-28 实施日期：2000-01-01 前言 本标准是对JB1386—74《钢球磨煤机》的修订。本标准与JB1386—74相比，主要技术内容改变如下： 1. 根据技术的进步和电力工业发展的需求，对磨煤机规格型号进行了扩充。 2. 型号表示方法按JB/T 1604—1998《矿山机械产品型号编制方法》规定进行了规范。 3. 对零件的具体结构形式、尺寸、公差、粗糙度、热处理硬度等限制技术发展的过细过死的规定，按GB/T 1.3—1997的4.1.2作了较大的精减。 本标准自实施之日起，代替JB1386—74。本标准由全国矿山机械标准化技术委员会提出并归口。本标准起草单位：焦作矿山机器股份有限公司（焦作矿山机器厂）。本标准主要起草人：尹毓材、邓云湾、李明现、郭明。 1 范围 本标准规定了钢球磨煤机的型式与基本参数、技术要求、试验方法、检验规则、标志、包装、运输、存储及制造保证。本标准适用于粉磨各种硬度煤的中间储仓式制粉系统的钢球磨煤机（以下简称磨煤机），不适用于双进双出钢球磨煤机。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性： GB 191—1990 GB/T 700—1988 GB/T 1174—1992 GB/T 3077—1988 GB/T 3323—1987 GB/T 3768—1996 GB/T 5680—1998 GB/T 7233—1987 GB/T 9439—1988 GB/T 9443—1988 GB/T 9444—1988 GB/T10095—1988 GB/T11345—1989 GB/T 11352—1989 GB/T 13306—1991 GB/T 13384—1992 JB/T 1604—1998 JB/T 7031—1993 JB/T 7128—1993 （注：以下为相关技术条件和标准，如：包装储运图示标志、碳素结构钢、铸造轴承合金、合金结构钢技术条件、钢熔化焊对接接头射线照相和质量分级、声学声压法测定噪声源声功率级、反射面上方采用包络测量表的简易法、高锰钢铸件、铸钢件超声探伤及质量评级标准、灰铸铁件、铸钢件渗透探伤及缺陷显示痕迹的评级方法、铸钢件磁粉探伤及质量评级方法、渐开线圆柱齿轮精度、钢焊缝手工超声波探伤方法和探伤结果分级、一般工程用铸造碳钢件、标牌、机电产品包装通用技术条件、矿山机械产品型号综制方法、大型磨机类端盖铸钢件、YTM、YHP、YMPS系列磨煤机用三相异步电动机技术条件） 3 型式与基本参数 3.1 型式 3.1.1 磨煤机型式如图1所示，该图不确定其具体结构，主要包括：1. 入料部；2. 轴承部；3. 传动部。传动部进一步包含：4. 转动部；5. 端能管；6. 出料部；7. 减速器；8. 电动机。（图1） 3.1.2 磨煤机的传动装置布置方式，从简体进料端向出料端可分为左装、右装及内传动和外传动等不同方式（见图2）。在订货时必须标明传动装置的布置方式。 3.2 基本参数 磨煤机的基本参数应符合表1的规定。表1：磨煤机基本参数 | 序号 | 型号 | MG-1722 | MG-1725 | MG-2126 | MG-2133 | MG-2532 | MG-2539 | MG-2935 | MG2941 | MG-2947 | MG-3247 | MG3258 | MG-3560 | MG-3570 | MG-3865 | MG-3872 | MG3879 | MG-3886 | | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | | 生产能力 (t/h) | | 2 | 3 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | | 简体容积 (m³) | | 4.3 | 5.7 | 9.0 | 11.4 | 15.7 | 19.1 | 23.1 | 27.1 | 31.0 | 37.8 | 46.6 | 57.7 | 67.3 | 79.8 | 88.2 | 96.4 | 104.6 | | 最高转速 (r/min) | | *(数据缺失)* | | | | | | | | | | | | | | | | (注：表1列出了不同型号的磨煤机的生产能力和简体容积等基本技术参数。)
