【机械行业标准(JB)】 球磨机和棒磨机

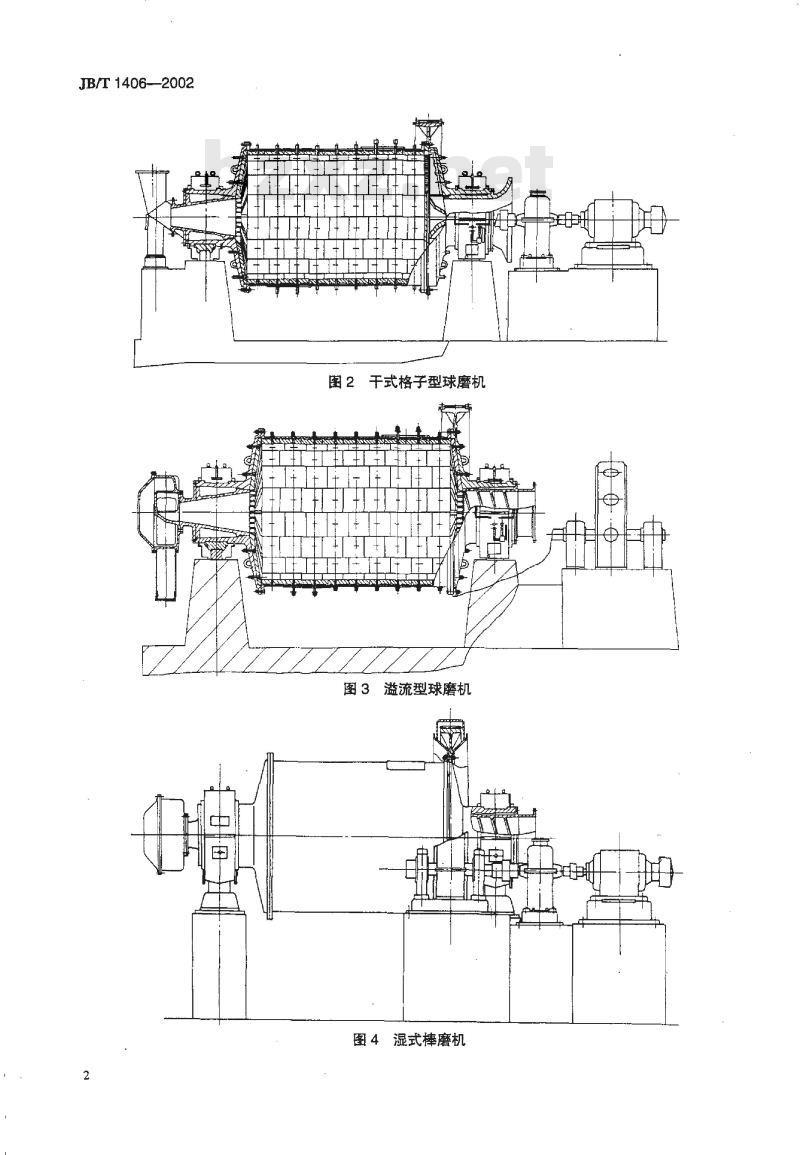

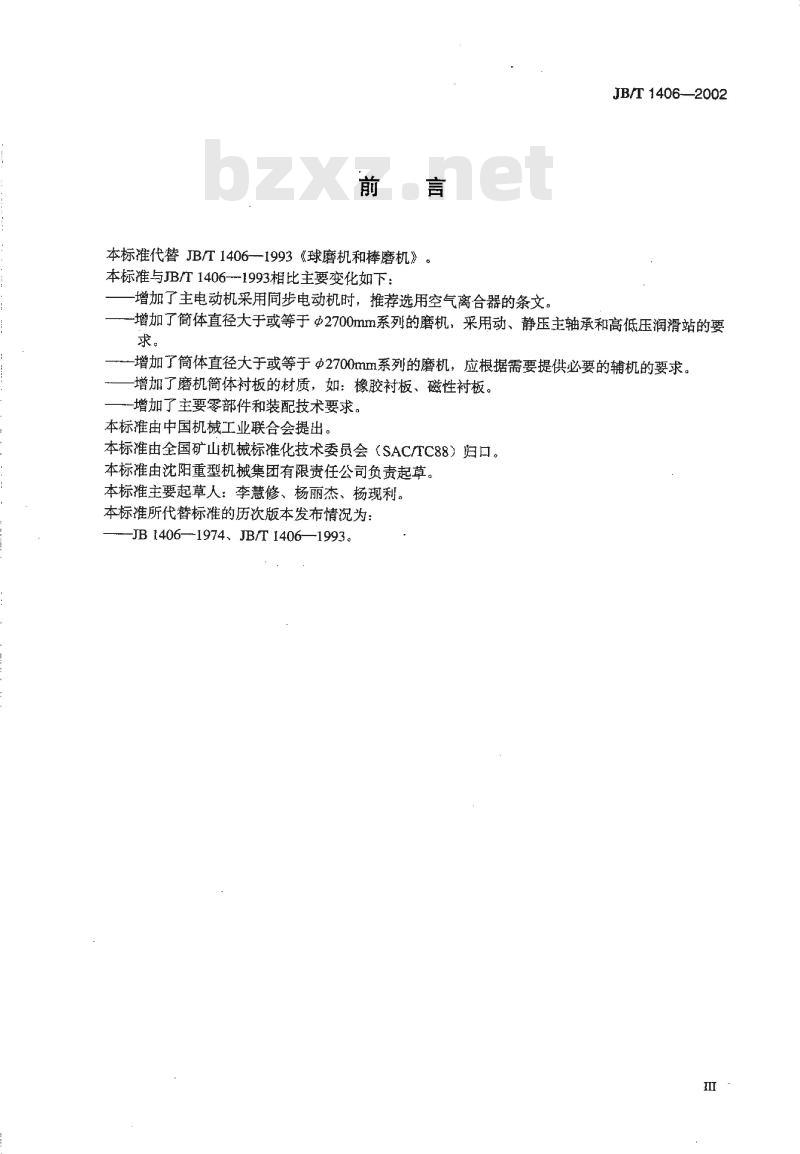

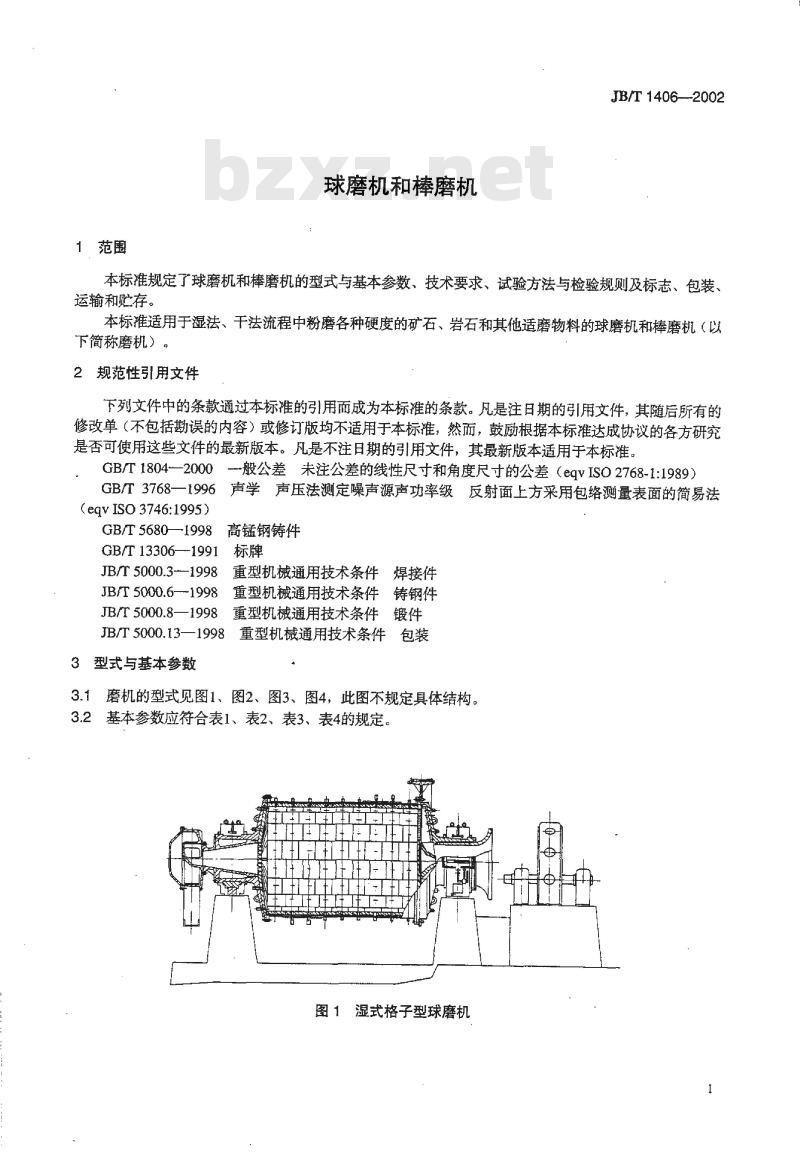

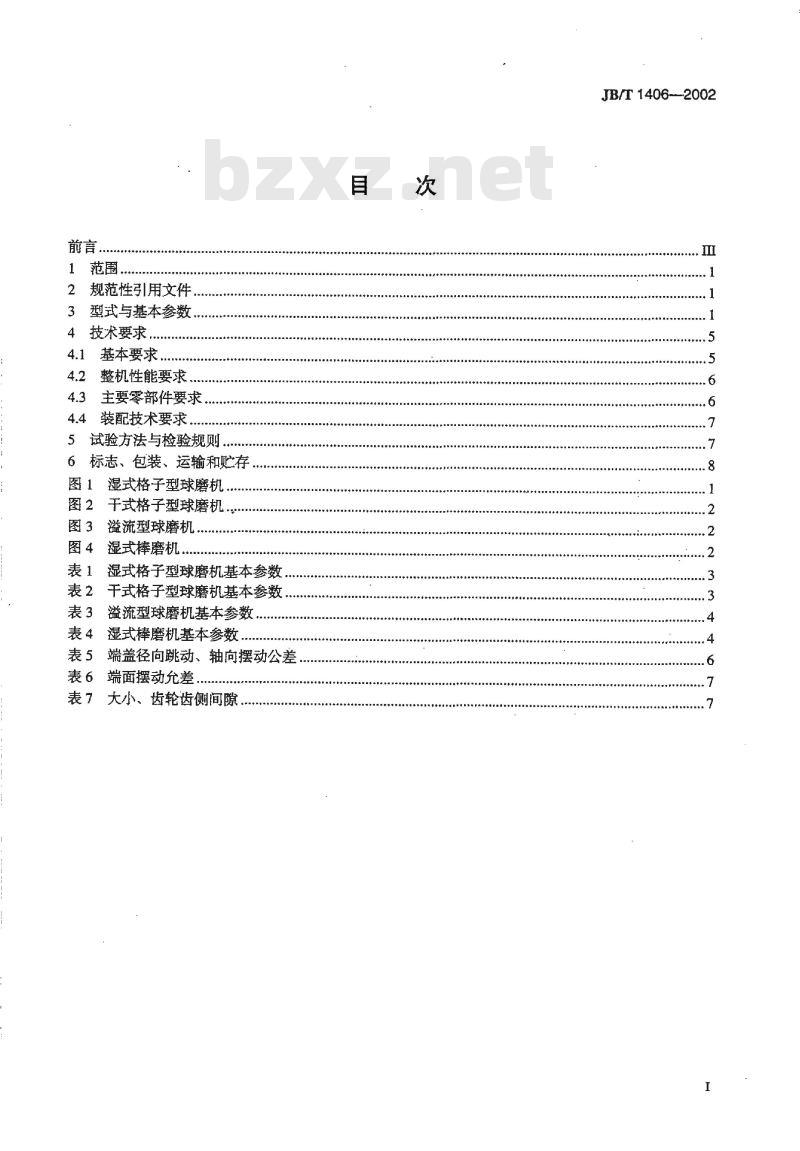

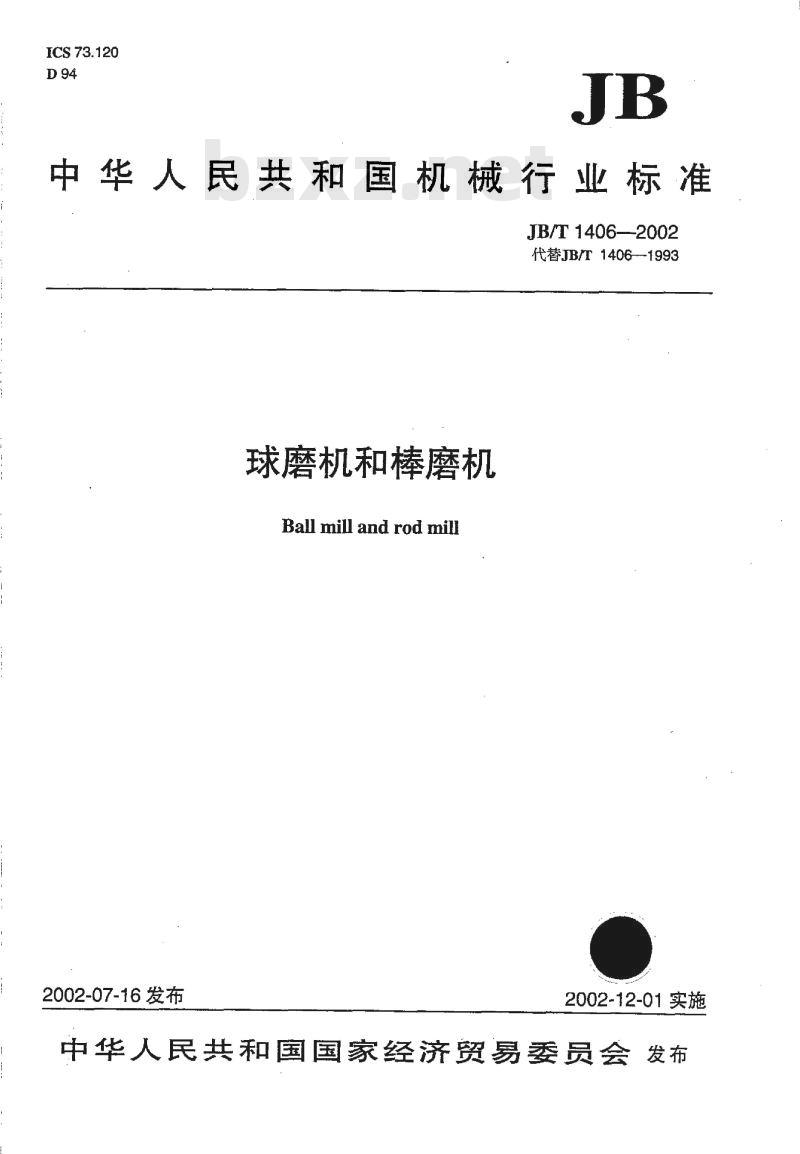

ICS 73.120 中华人民共和国机械行业标准 JB/T 1406—2002 代替JB/T1406-1993 球磨机和棒磨机 (Ball mill and rod mill) 发布日期：2002-07-16 实施日期：2002-12-01 前言 本标准代替JB/T1406-1993《球磨机和棒磨机》。本标准与JB/T1406-1993相比主要变化如下： 1. 增加了主电动机采用同步电动机时，推荐选用空气离合器的条文。 2. 增加了筒体直径大于或等于Φ2700mm系列的磨机，采用动、静压主轴承和高低压润滑站的要求。 3. 增加了筒体直径大于或等于Φ2700mm系列的磨机，应根据需要提供必要的辅机的要求。 4. 增加了磨机筒体衬板的材质，如：橡胶衬板、磁性衬板。 5. 增加了主要零部件和装配技术要求。 本标准由中国机械工业联合会提出。本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。本标准由沈阳重型机械集团有限责任公司负责起草。本标准主要起草人：李慧修、杨丽杰、杨现利。本标准所代替标准的历次版本发布情况为：JB 1406—1974、JB/T 1406—1993。 1 范围 本标准规定了球磨机和棒磨机的型式与基本参数、技术要求、试验方法与检验规则及标志、包装、运输和贮存。 本标准适用于湿法、干法流程中粉磨各种硬度的矿石、岩石和其他适磨物料的球磨机和棒磨机（以下简称磨机）。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 1804—2000—般公差未注公差的线性尺寸和角度尺寸的公差(eqv ISO 2768-1:1989) GB/T 3768—1996声学声压法测定噪声源声功率级 GB/T 5680—1998 GB/T 13306—1991高锰钢铸件 JB/T 5000.3—1998重型机械通用技术条件焊接件 JB/T 5000.6—1998重型机械通用技术条件铸钢件 JB/T 5000.8—1998重型机械通用技术条件锻件 JB/T 5000.13—1998重型机械通用技术条件包装 3 型式与基本参数 3.1 磨机的型式见图1、图2、图3、图4，此图不规定具体结构。 3.2 基本参数应符合表1、表2、表3、表4的规定。 图1：湿式格子型球磨机 图2：干式格子型球磨机 图3：溢流型球磨机 图4：湿式棒磨机 表1：湿式格子型球磨机基本参数 表2：干式格子型球磨机基本参数 表3：溢流型球磨机基本参数 表4：湿式棒磨机基本参数 表5：端盖径向跳动、轴向摆动公差 表6：端面摆动允差 表7：大小、齿轮齿侧间隙 【磨机型式及筒体参数示例】 | 型号 | MQ—0909 | MQ--0918 | MQ--1212 | MQ-1216 | MQ-1224 | MQ-1515 | MQ--1522 | MQ-1530 | MQ—2122 | MQ—2130 | MQ2424 | MQ—2430 | MQ--2721 | MQ—2727 | MQ-2736 | MQ—3230 | MQ-3236 | MQ3245 | MQ3639 | MQ-3645 | MQ-3650 | | :--- | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | | 筒体直径(mm) | 900 | 900 | 1200 | 1200 | 1200 | 1500 | 1500 | 1500 | 2100 | 2100 | 2400 | 2400 | 2700 | 2700 | 2700 | 3200 | 3200 | 3200 | 3600 | 3600 | 3600 | | 简体长度(mm) | 900 | 1800 | 1200 | 1600 | 2400 | 1500 | 2250 | 3000 | 2200 | 3000 | 2400 | 3000 | 2100 | 2700 | 3600 | 3000 | 3600 | 4500 | 3900 | 3900 | 4500 |
