【机械行业标准(JB)】 电镀用整流设备

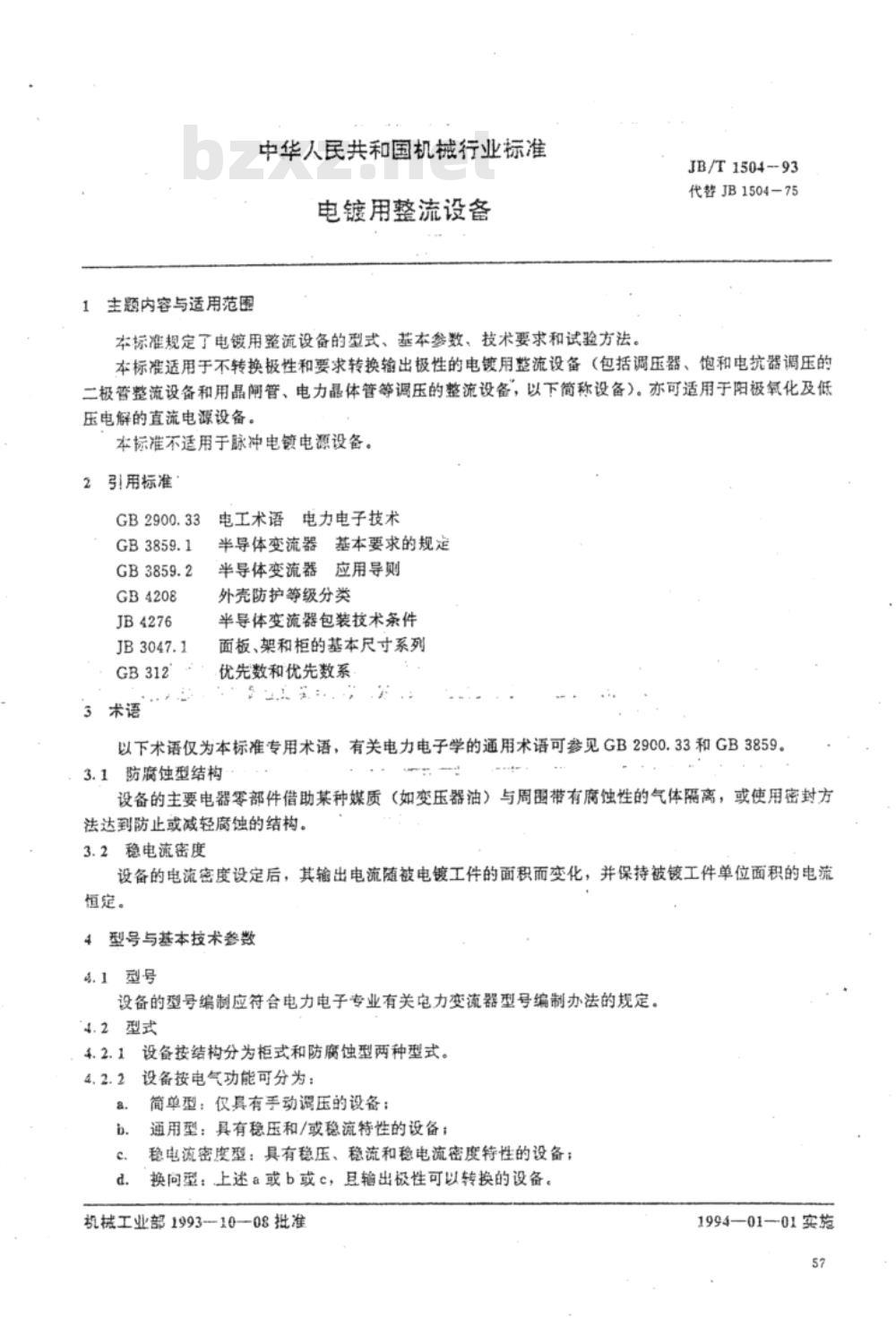

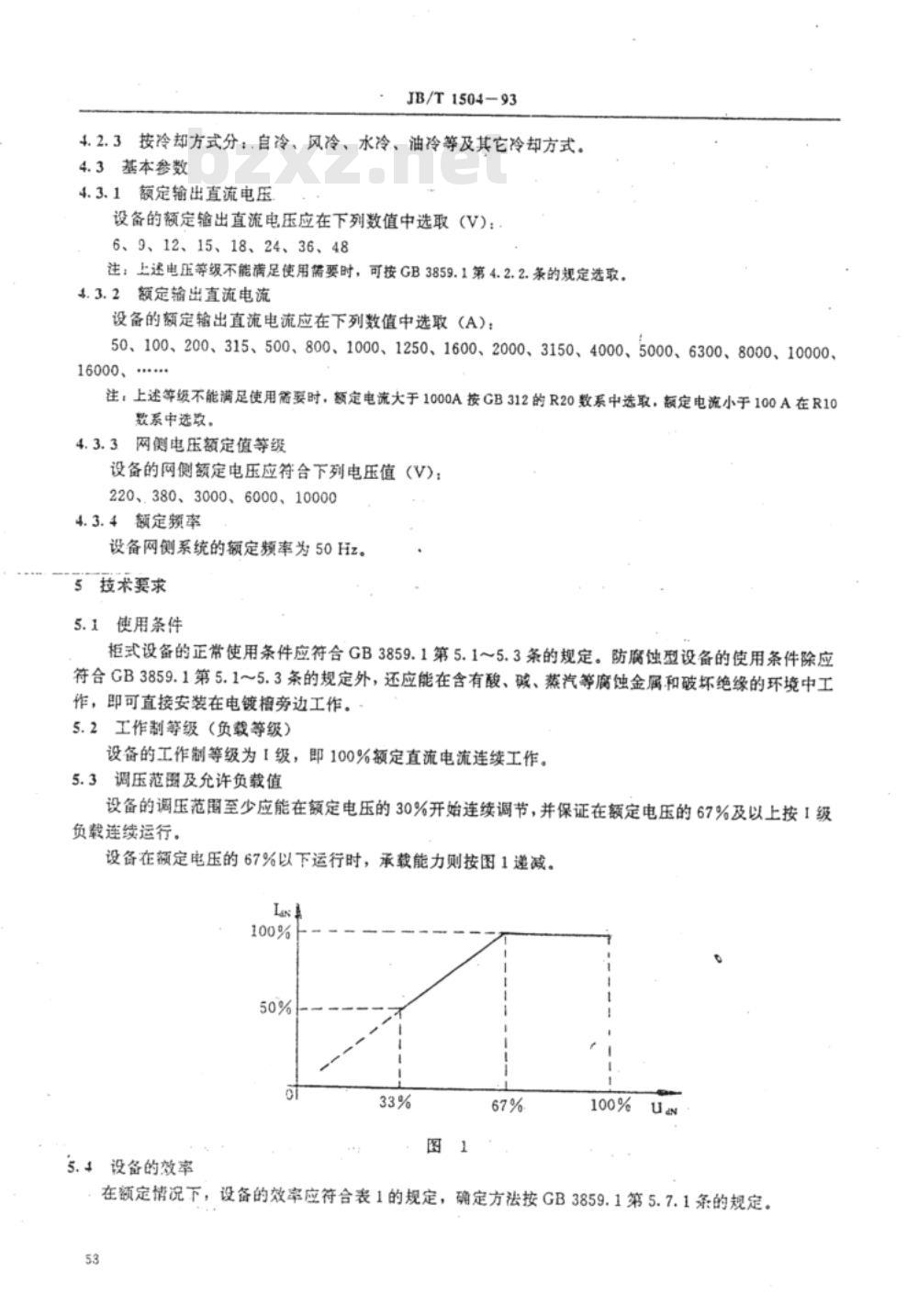

中华人民共和国机械行业标准 电镀用整流设备 JB/T 1504-93 代替 JB/T 1504-75 1 范围 本标准规定了电镀用整流设备的型式、基本参数、技术要求和试验方法。本标准适用于不转换极性和要求转换输出极性的电镀用整流设备（包括调压器、饱和电抗器调压的二极管整流设备和用晶闸管、电力晶体管等调压的整流设备，以下简称设备）。亦可适用于阳极氧化及低压电解的直流电源设备。 本标准不适用于脉冲电镀电源设备。 2 引用标准 GB 2900.33 电工术语 电力电子技术 GB 3859.1 半导体变流器基本要求的规定 GB 3859.2 半导体变流器应用导则 GB 4208 外壳防护等级分类 JB 4276 半导体变流器包装技术条件 JB 3047.1 面板、架和柜的基本尺寸系列 GB 312 优先数和优先数系 3 术语 以下术语仅为本标准专用术语，有关电力电子学的通用术语可参见 GB 2900.33 和 GB 3859。 3.1 防腐蚀型结构：设备的主要电器零部件借助某种媒质（如变压器油）与周围带有腐蚀性的气体隔离，或使用密封方法达到防止或减轻腐蚀的结构。 3.2 稳电流密度：设备的电流密度设定后，其输出电流随被电镀工件的面积而变化，并保持被镀工件单位面积的电流恒定。 4 型号与基本技术参数 4.1 型号 设备的型号编制应符合电力电子专业有关电力变流器型号编制办法的规定。 4.2 型式 4.2.1 设备按结构分为柜式和防腐蚀型两种型式。 4.2.2 设备按电气功能可分为： a. 简单型：仅具有手动调压的设备； b. 通用型：具有稳压和/或稳流特性的设备； c. 稳电流密度型：具有稳压、稳流和稳电流密度特性的设备； d. 换向型：上述a、b或c，且输出极性可以转换的设备。 4.2.3 按冷却方式分：自冷、风冷、水冷、油冷等及其它冷却方式。 4.3 基本参数 4.3.1 额定输出直流电压 设备的额定输出直流电压应在下列数值中选取（V）：6、9、12、15、18、24、36、48。 注：上述电压等级不能满足使用需要时，可按 GB 3859.1 第 4.2.2 条的规定选取。 4.3.2 额定输出直流电流 设备的额定输出直流电流应在下列数值中选取（A）：50、100、200、315、500、800、1000、1250、1600、2000、3150、4000、5000、6300、8000、10000、16000。 注：上述等级不能满足使用需要时，额定电流大于 1000A 按 GB 312 的 R20 数系中选取，额定电流小于 100A 在 R10 数系中选取。 4.3.3 网侧电压额定值等级 设备的网侧额定电压应符合下列电压值（V）：220、380、3000、6000、10000。 4.3.4 额定频率 设备网侧系统的额定频率为 50Hz。 5 技术要求 5.1 使用条件 柜式设备的正常使用条件应符合 GB 3859.1 第 5.15.3 条的规定。防腐蚀型设备的使用条件除应符合 GB 3859.1 第 5.1~5.3 条的规定外，还应能在含有酸、碱、蒸汽等腐蚀金属和破坏绝缘的环境中工作，即可直接安装在电镀旁边工作。 5.2 工作制等级（负载等级） 设备的工作制等级为 I 级，即 100% 额定直流电流连续工作。 5.3 调压范围及允许负载值 设备的调压范围至少应能在额定电压的 30% 开始连续调节，并保证在额定电压的 67% 及以上按 I 级负载连续运行。设备在额定电压的 67% 以下运行时，承载能力则按图 1 递减。 5.4 设备的效率 在额定情况下，设备的效率应符合表 1 的规定，确定方法按 GB 3859.1 第 5.7.1 条的规定。 表 1 额定效率表 额定电压(V) | 电流(A) | 单相柜式效率 | 水冷型效率 -------------------------------------------------- 12 | 50 | >45% | >60% 12 | 100-200 | >50% | >65% 12 | 300-1600 | >50% | >65% 12 | >1600 | >55% | >70% 15 | 50 | >55% | >70% 15 | 100-200 | >60% | >70% 15 | 300-1600 | >62% | >75% 15 | >1600 | >65% | >72% 18 | 50 | >65% | >75% 18 | 100-200 | >70% | >78% 18 | 300-1600 | >70% | >75% 18 | >1600 | >70% | >80% 24 | 50 | >70% | >80% 24 | 100-200 | >72% | >80% 24 | 300-1600 | >75% | >82% 24 | >1600 | >75% | >85% >24 | 50 | >78% | - >24 | 100-200 | >80% | - >24 | 300-1600 | >80% | -
