【机械行业标准(JB)】 泵用机械密封

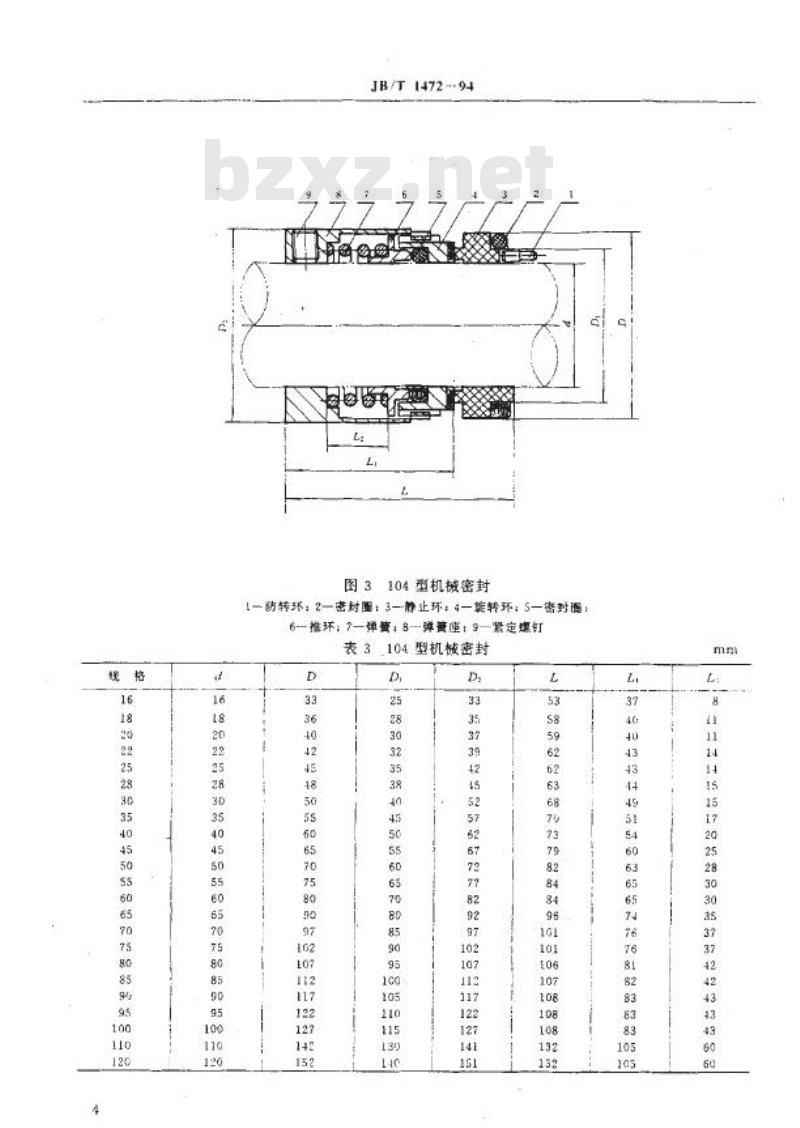

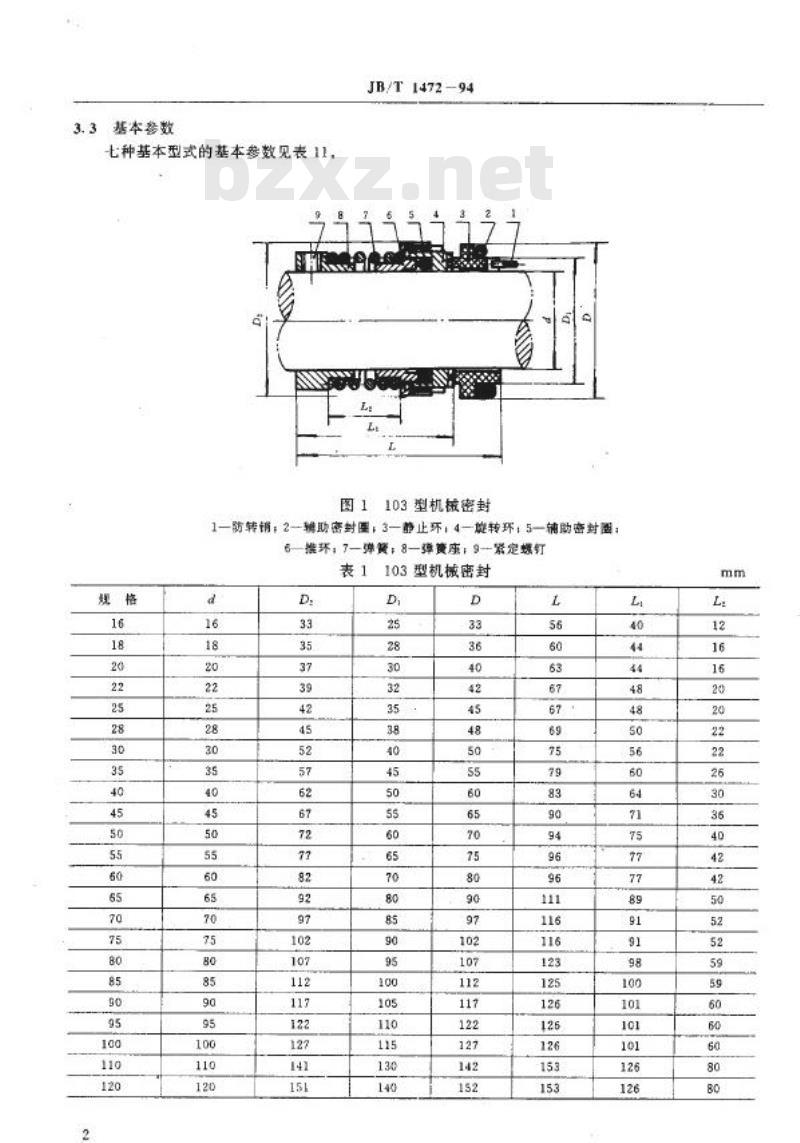

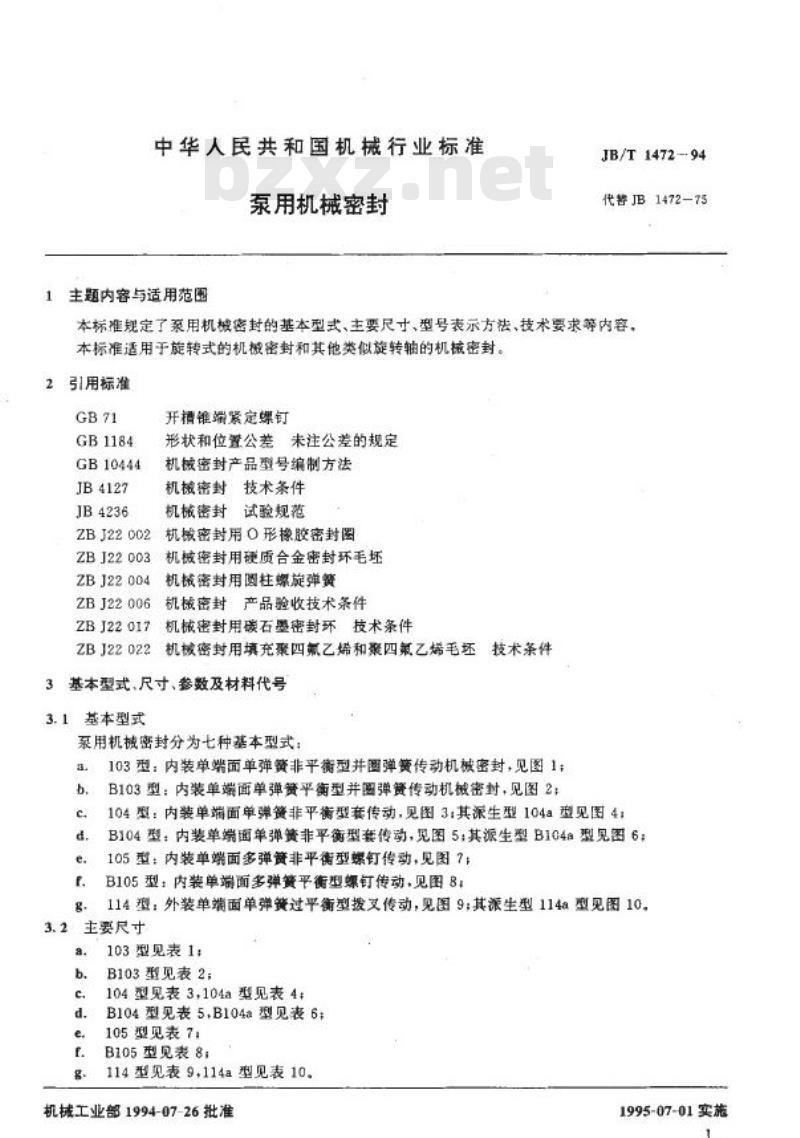

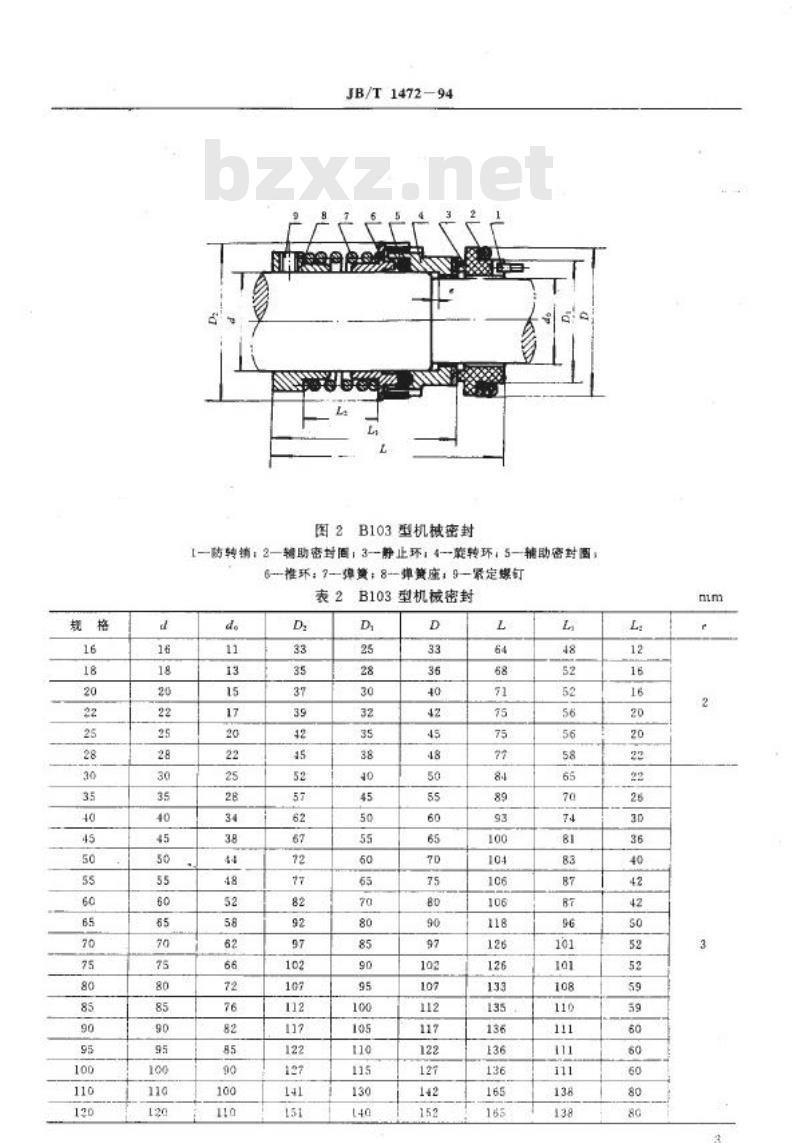

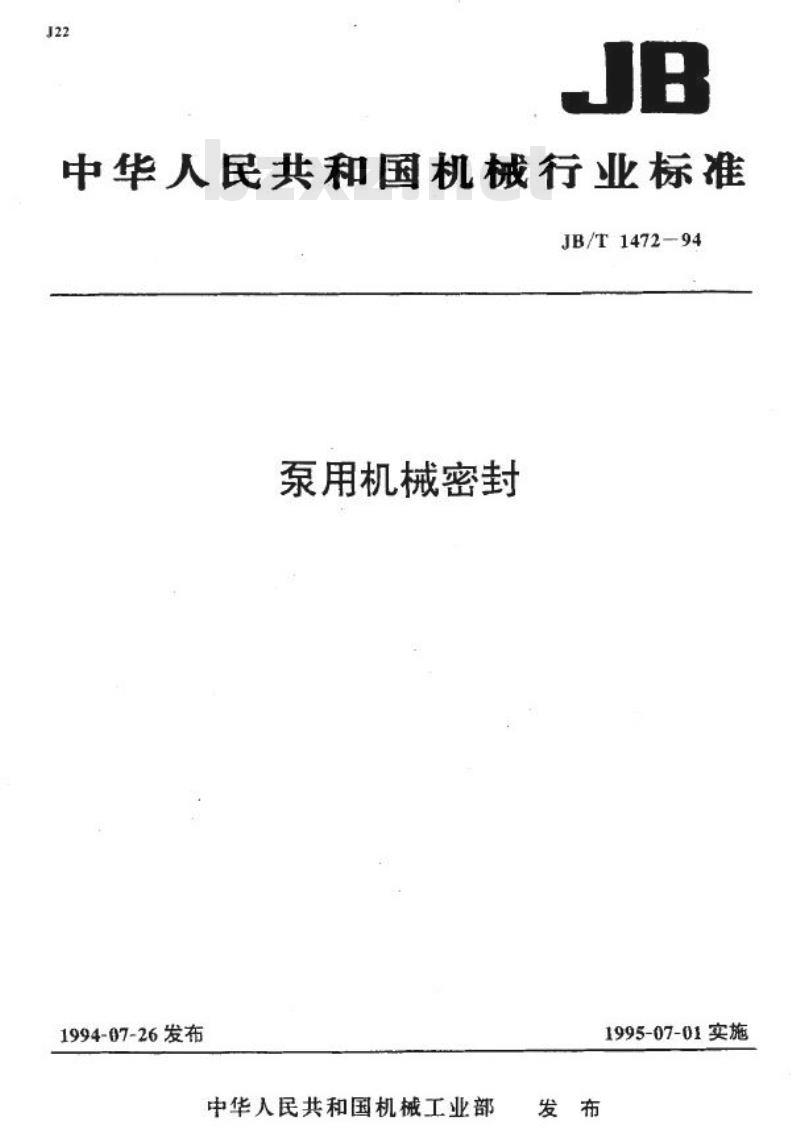

中华人民共和国机械行业标准 JB/T 1472-94 泵用机械密封 发布日期：1994-07-26 实施日期：1995-07-01 发布单位：中华人民共和国机械工业部 1 主题内容与适用范围 JB/T 1472-94 代替 JB 1472-75 本标准规定了泵用机械密封的基本型式、主要尺寸、型号表示方法、技术要求等内容。本标准适用于旋转式的机械密封和其他类似旋转轴的机械密封。 2 引用标准 GB 71 开槽锥端紧定螺钉 GB 1184 形状和位置公差未注公差的规定 GB 10444 机械密封产品型号编制方法 JB 4127 机械密封技术条件 JB 4236 机械密封试验规范 ZBJ 22002 机械密封用O形橡胶密封圈 ZBJ 22003 机械密封用硬质合金密封环技术条件 ZBJ 22004 机械密封用圆柱螺旋弹簧 ZBJ 22006 机械密封产品验收技术条件 ZBJ 22017 机械密封用碳石墨密封环技术条件 ZBJ 22022 机械密封用填充聚四氟乙烯和聚四氟乙烯材料技术条件 3 基本型式、尺寸、参数及材料代号 3.1 基本型式 泵用机械密封分为七种基本型式： a. 103型：内装单端面单弹簧非平衡型弹簧传动机械密封，见图1； b. B103型：内装单端面单弹簧平衡型弹簧传动机械密封，见图2； c. 104型：内装单端面单弹簧非平衡型套传动，见图3；其派生型104a型见图4； d. B104型：内装单端面单弹簧非平衡型套传动，见图5；其派生型B104a型见图6； e. 105型：内装单端面多弹簧非平衡型螺钉传动，见图7； f. B105型：内装单端面多弹簧平衡型螺钉传动，见图8； g. 114型：外装单端面单弹簧过平衡型拨传动，见图9；其派生型114a型见图10。 图1 103型机械密封结构组成： 1—防转销；2—辅助密封环；3—静止环；4—旋转环；5—辅助密封对环；6—推环；7—弹簧；8—弹簧座；9—紧定螺钉 3.2 主要尺寸 103型见表1； B103型见表2； 104型见表3，104a型见表4； B104型见表5，B104a型见表6； 105型见表7； B105型见表8； 114型见表9，114a型见表10。 表1 103型机械密封主要尺寸表 规格(mm) | d | D | d | D | L | L ---|---|---|---|---|---|--- 16 | 16 | 33 | 25 | 33 | 56 | 40 18 | 18 | 35 | 28 | 36 | 60 | 44 20 | 20 | 37 | 30 | 40 | 63 | 44 22 | 22 | 39 | 32 | 42 | 67 | 48 25 | 25 | 42 | 35 | 45 | 67 | 48 28 | 28 | 45 | 38 | 50 | 69 | 50 30 | 30 | 52 | 40 | 55 | 75 | 56 35 | 35 | 57 | 45 | 60 | 79 | 60 40 | 40 | 62 | 50 | 65 | 83 | 64 45 | 45 | 67 | 55 | 70 | 90 | 71 50 | 50 | 72 | 60 | 75 | 94 | 75 55 | 55 | 73 | 65 | 77 | 96 | 77 60 | 60 | 82 | 70 | 77 | 96 | 77 65 | 65 | 92 | 80 | 89 | 111 | 89 70 | 70 | 97 | 85 | 91 | 116 | 91 75 | 75 | 102 | 90 | 91 | 116 | 91 80 | 80 | 107 | 95 | 98 | 123 | 98 85 | 85 | 112 | 100 | 100 | 125 | 100 90 | 90 | 117 | 105 | 101 | 126 | 101 95 | 95 | 122 | 110 | 101 | 126 | 101 100 | 100 | 127 | 115 | 101 | 126 | 101 110 | 110 | 141 | 130 | 126 | 153 | 126 120 | 120 | 151 | 140 | 126 | 153 | 126 3.3 基本参数 七种基本型式的基本参数见表11。
