【机械行业标准(JB)】 不饱和聚酯玻璃纤维增强模塑料

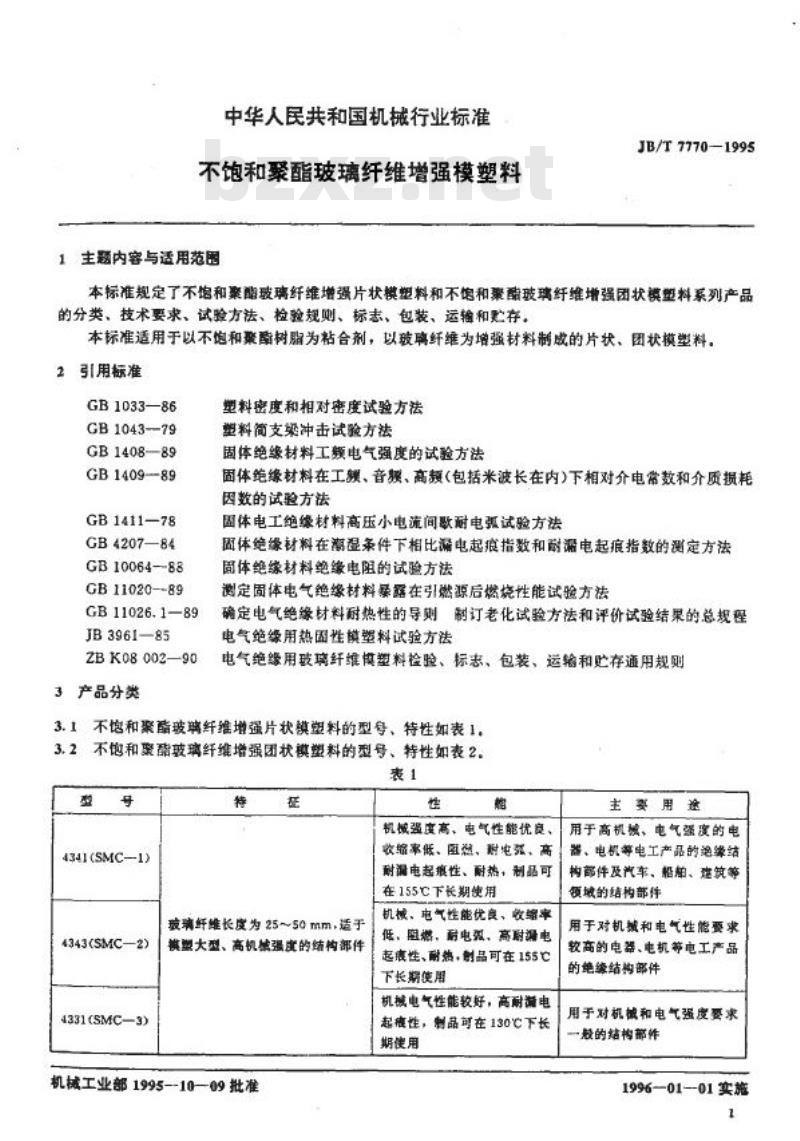

中华人民共和国机械行业标准 不饱和聚酯玻璃纤维增强模塑料 JB/T7770—1995 1 主题内容与适用范围 本标准规定了不饱和聚酯玻璃纤维增强片状模塑料和不饱和聚酯玻璃纤维增强团状模塑料系列产品的分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于以不饱和聚酯树脂为粘合剂，以玻璃纤维为增强材料制成的片状、团状模塑料。 2 引用标准 本标准引用下列标准： GB1033—86 GB1043-79 GB1408—89 GB1409—89 GB1411—78 GB4207—84 GB10064-88 GB11020—89 GB11026.1—89 JB3961—85 ZBK08002—90 3 产品分类 本标准涉及多种相关的试验方法和材料分类，主要包括：塑料密度和相对密度试验方法、塑料简支梁冲击试验方法、固体绝缘材料电气强度的试验方法、固体绝缘材料在不同频率（包括微波长）下相对介电常数和介质损耗因数的试验方法、固体电工绝缘材料高压小电流间歇耐电试验方法、固体绝缘材料在潮湿条件下相比滞电起痕指数和耐湿电起痕指数的测定方法、体积绝缘材料绝缘电阻的试验方法、测定固体电气绝缘材料暴露在引燃源后燃烧性能试验方法、确定电气绝缘材料耐势性的指导原则、制订老化试验方法和评价试验结果的总规程、电气绝缘用热稳定性模塑料试验方法、电气绝缘用玻璃纤维增强模塑料检验、标志、包装、运输和贮存通用规则。 不饱和聚酯玻璃纤维增强片状模塑料的型号和特性如下表1所示： 表1：不饱和聚酯玻璃纤维增强片状模塑料的型号及特性 | 型号 | 特征 | 主要用途 | | :--- | :--- | :--- | | 4341(SMC—1) | 玻璃纤维长度为25~50mm，适于模塑大型、高机械强度的结构部件。机械强度高、电气性能优良、收缩率低、阻燃、耐漏电起痕性、耐热，制品可在155℃下长期使用。 | 用于高机械、电气强度的电器、电机等电工产品的绝缘结构部件及汽车、船舶、建筑等领域的结构部件。| | 4343(SMC—2) | 机械、电气性能优良、收缩率低、阻燃，耐电双、高漏电起痕性、耐热：制品可在155℃下长期使用。 | 用于对机械和电气性能要求较高的电器、电机等电工产品的绝缘结构部件。| | 4331(SMC—3) | 机械电气性能较好，高耐滞电起痕性，制品可在130℃下长期使用。 | 用于对机械和电气强度要求一般的结构部件。| 不饱和聚酯玻璃纤维增强团状模塑料的型号和特性如下表2所示： 表2：不饱和聚酯玻璃纤维增强团状模塑料的型号及特性 | 型号 | 特征 | 主要用途 | | :--- | :--- | :--- | | 4542(DMC—1) | 玻璃纤维长度为3~13mm，适于模塑结构复杂部件。机械强度高、电气性能优良、收缩率低、阻燃、耐热，制品可在155℃下长期使用。 | 用于高机械和电气性能要求高的电器、电机等电工产品的绝缘结构器件。| | 4344(DMC—3) | 机械、电气性能优良、收缩率低、阻燃、耐电双、高漏电起痕性，耐热，制品可在155℃下长期使用。 | 用于对机械和电气性能要求高的电器、电机等电工产品的绝缘结构器件。| | 4332(DMC—3) | 机械电气性能较好，高耐滞电起痕性，制品可在130℃下长期使用。 | 用于对机械和电气性能要求一般的电器、电机等电工产品结构部件。| 4 技术要求 4.1 外观 不饱和聚酯玻璃纤维增强模塑料中不得混有外来杂质。成型后制品表应保持整洁、光滑，无气泡、气孔。 4.2 性能指标 不饱和聚酯玻璃纤维增强模塑料成型后的性能指标按表3的规定。 表3：不饱和聚酯玻璃纤维增强模塑料成型后性能指标 | 序号 | 性能名称 | 单位 | 4341 (SMC-1) | 4343 (SMC-2) | 4331 (SMC-3) | 4342 (DMC-1) | 4344 (DMC-3) | 4332 (DMC-3) | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | 1 | 密度 | g/cm³ | 1.75~1.95 | 1.75~1.95 | 1.75~1.95 | 1.75~1.95 | 1.75~1.95 | 1.75~1.95 | | 2 | 吸水性 | % | ≤0.15 | ≤0.15 | ≤0.15 | ≤0.15 | ≤0.15 | ≤0.15 | | 3 | 模量收缩率 | % | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | | 4 | 热变形温度(℃) | ℃ | 155 | 155 | 130 | 155 | 155 | 130 | | 5 | 冲击强度(简支梁，无缺口) | kJ/m² | >12.0 | >12.0 | >12.0 | >12.0 | >12.0 | >12.0 | | 6 | 绝缘电介质损耗因数 | - | 31.0×10⁻³ | 31.0×10⁻³ | 31.0×10⁻³ | 31.0×10⁻³ | 31.0×10⁻³ | 31.0×10⁻³ | | 7 | 相对介电常数(1MHz) | - | >1.0×10² | >1.0×10² | >1.0×10² | >1.0×10² | >1.0×10² | >1.0×10² | | 8 | 时漏电强度指标(PT) | kV/m | 90 | 90 | 90 | 90 | 90 | 90 | | 9 | 耐热性长期滞电起痕指数 | - | 240 | 240 | 180 | 240 | 240 | 180 | | 10 | 耐湿性长期滞电起痕指数 | - | 60 | 60 | 60 | 60 | 60 | 60 |
