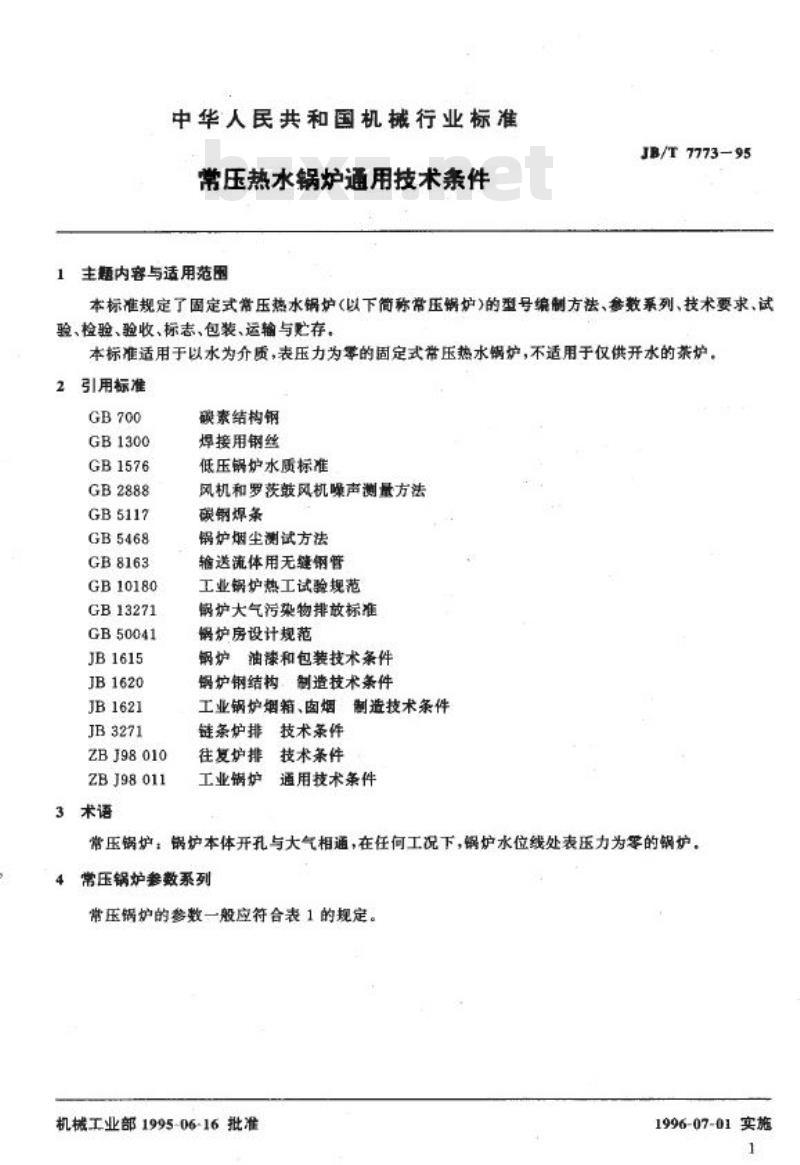

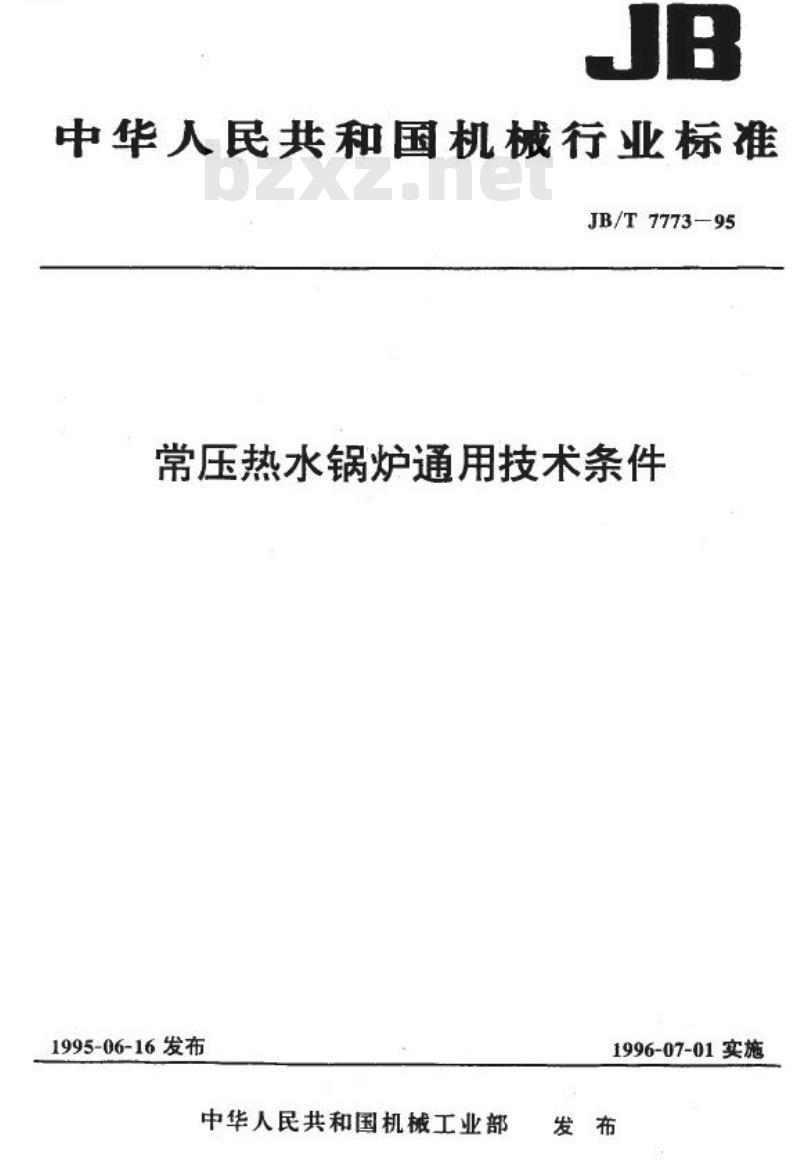

中华人民共和国机械行业标准 JB/T7773—95 常压热水锅炉通用技术条件 发布日期：1995-06-16 实施日期：1996-07-01 主题内容与适用范围 JB/T 7773-95 本标准规定了固定式常压热水锅炉（以下简称常压炉）的型号综制方法、参数系列、技术要求、试验、检验、验收、标志、包装、运输与贮存。本标准适用于以水为介质，表压力为零的固定式常压热水锅炉，不适用于仅供开水的茶炉。 2 引用标准 GB700, GB1300, GB1576, GB2888, GB5117, GB5468, GB8163, GB10180, GB13271, GB50041, JB1615, JB1620, JB1621, JB3271, ZBJ98010, ZBJ98011。 3 术语 通用技术条件：指常压锅炉的通用技术规范。 常压锅炉：锅炉本体开孔与大气相通，在任何工况下，锅炉水位线处表压力为零的锅炉。 常压锅炉参数系列 常压锅炉的参数一般应符合表1的规定。机械工业部于1995-06-16批准，并于1996-07-01实施。 表1 常压锅炉参数系列 | 参数 | 单位 | 额定热功率 | 允许工作压力（表压） | 额定出口水温 | 额定进口水温 | | :--- | :--- | :--- | :--- | :--- | :--- | | 标准值 | | 0.05 - 0.7 | 0.1 - 1.4 | 95 - 70 | 0.2 - 0.35 | | 非推荐值 | | 0.07 - 1.05 | 0.2 - 2.8 | 4.2 - 3.5 | 0.5 - 0.6 | 注：①额定出、进口温度可根据当地大气压力和特殊使用条件进行调整，但应保证其温整为25K。标准出水口参数系指在一个大气压力下的数值。②括号内的参数不推荐使用。 5 型号编制方法 常压锅炉产品型号由三部分组成，各部分之间用短横线相连。设计次序、设计燃料代号、额定进口水温度、额定出口水温度、额定热功率、燃烧设备代号、锅型代号、常压锅炉代号。 5.1 锅型代号 型号的第一部分由常压锅炉代号、钢型代号、燃烧设备代号、额定热功率四段组成。 5.1.1 常压锅炉代号用字母C表示。常压锅炉锅型代号见表2。 表2 常压锅炉锅型代号 | 锅炉总体型式 | 代号 | | 锅炉总体型式 | 代号 | | :--- | :--- | :--- | :--- | :--- | | 立式水管 | LS (立水) | | 单锅简立式 | DL (单立) | | 立式火管 | LH (立火) | | 单锅简织置式 | DZ (单纵) | | 立式热管 | LR (立热) | | 单锅简横置式 | DH (单横) | | 卧式内燃 | WN (卧内) | | 双锅简纵重式 | SZ (双纵) | | 卧式外燃 | WW (卧外) | | 双锅筒横置式 | SH (双横) | 5.1.2 燃烧设备代号见表3。 表3 燃烧设备代号 | 燃烧设备 | 代号 | | | :--- | :--- | :--- | | 围定护排 | G | |此内容来自标准下载网
| 活动手摇炉排 | H | |
| 链条炉排 | L | |
| 往复炉排 | W | |
| 下例炉排 | A | |
| 抽板顶升炉 | c | |
| 室燃炉 | s | |
| 半煤气炉 | B | |

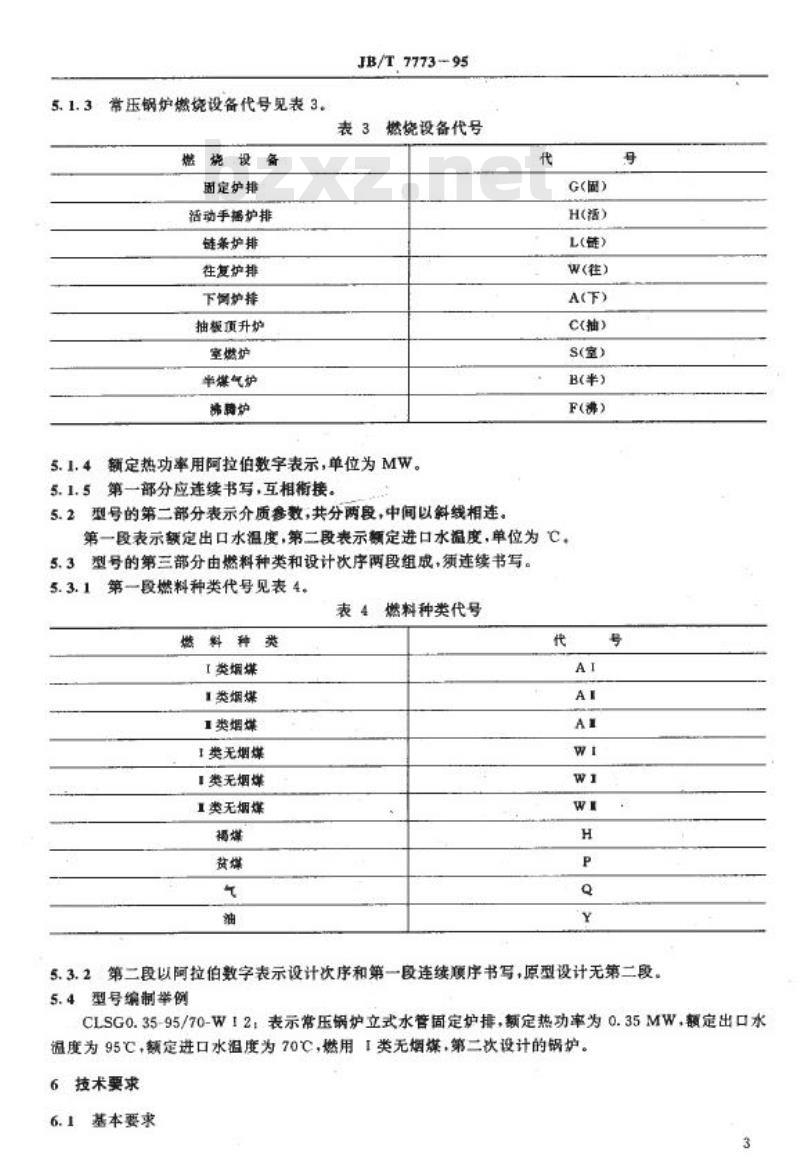

| 锦脚炉 | F | | 5.1.3 额定热功率用阿拉伯数字表示，单位为MW。 5.1.4 第一部分应连续书写，互相衔接。 5.2 型号的第二部分表示介质参数，共分两段，中间以斜线连接。 第一段表示额定出口水温度，第二段表示额定进口水温度，单位为C。 5.3 型号的第三部分由燃料种类和设计次序两段组成，须连续书写。 5.3.1 第一段燃料种类代号见表4。 表4 燃料种类代号 | 燃料种类 | 代号 | | | :--- | :--- | :--- | | 类烟煤 | AI | |
| 1类烟煤 | AI | | | 1类无烟煤 | A | |
| 类无烟煤 | AW | |
| 1类无烟煤 | WI | |
| 褐煤 | WI | |
| 贫煤 | H | |
| 气 | P | |
| 油 | Q | | 5.3.2 第二段以阿拉伯数字表示设计次序，和第一段连续序写。原型设计无第二段。 5.4 型号编制举例 CLSG0.35-95/70-W12：表示常压锅炉立式水管固定炉排，额定热功率为0.35MW，额定出口水温度为95℃，额定进口水温度为70℃，燃用“类无烟煤，第二次设计的锅炉。 6 技术要求 6.1 基本要求 常压锅炉产品应按经规定程序批准的图样和技术文件制造。 6.2 性能 6.2.1 常压锅炉热效率应符合ZBJ98011表1的规定。 6.2.2 常...
