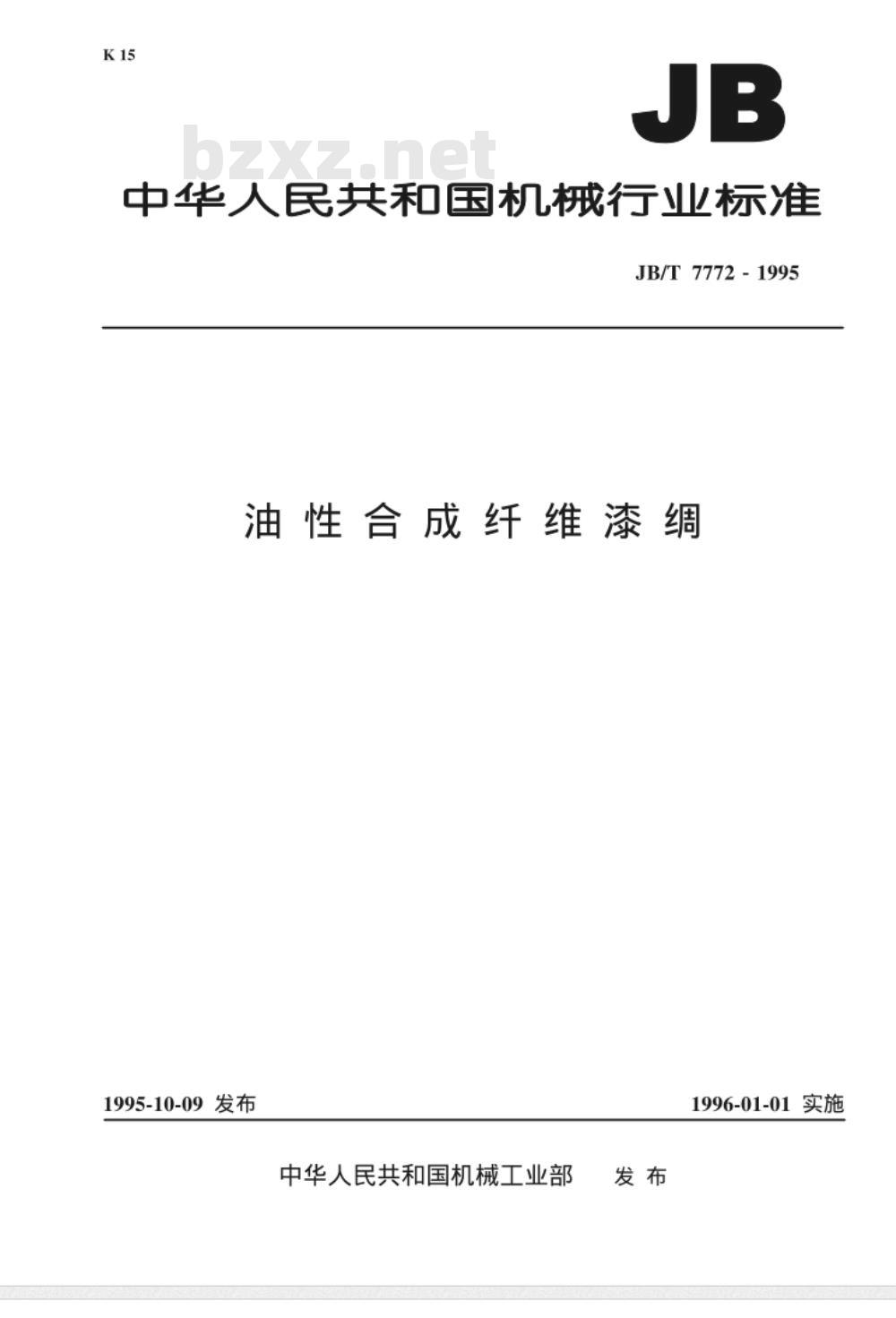

【机械行业标准(JB)】 油性合成纤维漆绸

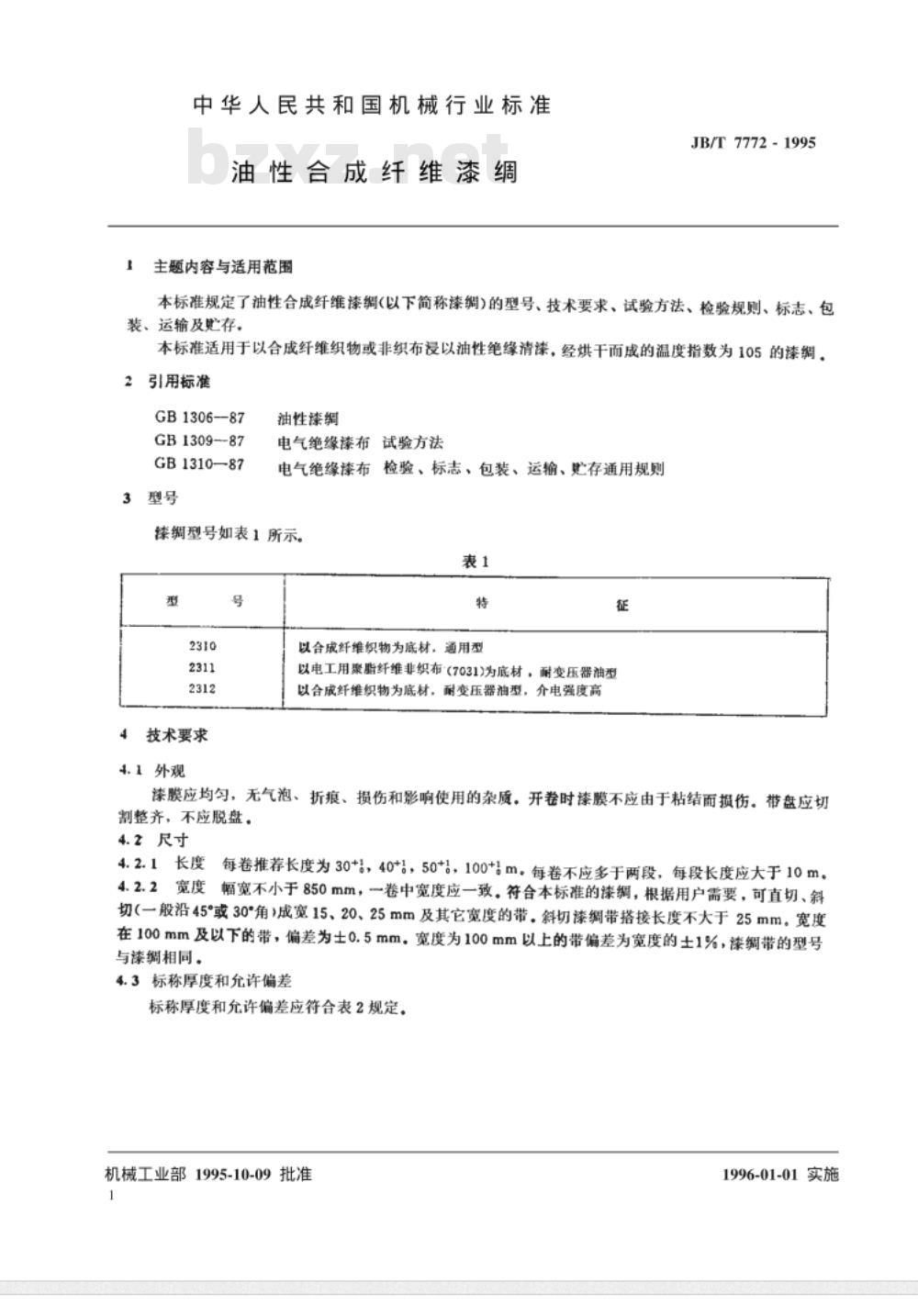

中华人民共和国机械行业标准 JB/T7772-1995 油性合成纤维漆绸 发布于 1995-10-09 实施于 1996-01-01 主题内容与适用范围 本标准规定了油性合成纤维漆绸(以下简称漆绸)的型号、技术要求、试验方法、检验规则、标志、包装和运输。本标准适用于以合成纤维织物或非织布浸以油性绝缘清漆，经烘干而成的温度指数为105的漆绸。 2 引用标准 GB1306-87 GB1309-87 GB1310—87 3 型号 漆绸型号如表1所示。 表1 | 型号 | 2310 | 2311 | 2312 | | :--- | :--- | :--- | :--- | 4 技术要求 4.1 外观 以合成纤维织物为底材，通用型以电工用聚脂纤维非织布(7031)为底材，耐变压器油型以合成纤维织物为底材。漆膜应均匀，无气泡、折痕、损伤和影响使用的杂质。开卷时漆膜不应由于粘结而损伤。带盘应切割整齐，不应脱盘。 4.2 尺寸 4.2.1 长度每卷推荐长度为30m、40m、50m、100m，每卷不应多于两段，每段长度应大于10m。 4.2.2 宽度幅宽不小于850mm，卷中宽度应一致。符合本标准的漆绸，根据用户需要，可直切、斜切（一般沿45°或30°角切成宽15mm、20mm、25mm及其它宽度的带）。斜切漆绸带搭接长度不大于25mm。宽度在100mm及以下的带，偏差为±0.5mm。宽度为100mm以上的带偏差为宽度的±1%。漆绸带的型号与漆绸相同。 4.3 标称厚度和允许偏差 标称厚度和允许偏差应符合表2规定。 表2 | 型号 | 2310 | 2311 | 2312 | | :--- | :--- | :--- | :--- | | 标称厚度 (mm) | 0.08 | 0.10 | 0.12 | 0.15 | | 允许偏差 | ±0.010 | ±0.015 | ±0.020 | 4.4 性能指标 4.4.1 拉伸强度 拉伸强度，N/10mm，不低于表3规定。 表3 | 型号 | 2310 | 2311 | 2312 | | :--- | :--- | :--- | :--- | | 标称厚度 (mm) | 0.08 | 0.10 | 0.12 | 0.15 | | 纵向最小值 | 22 | 24 | 25 | 30 | | 横向最小值 | 26 | 30 | 34 | 38 | 4.4.2 弹性（延伸时的张力） 弹性（延伸时的张力）应符合表4规定。 表4 | 型号 | 2310 | 2311 | 2312 | | :--- | :--- | :--- | :--- | | 标称厚度 (mm) | 0.08 | 0.10 | 0.12 | 0.15 | | 45°向最低值 (N) | 15 | 17 | 18 | 22 | | 45°向最高值 (N) | 16 | 18 | 20 | 22 | | 纵向中值 (N) | 1~8 | 1~9 | 1~10 | 1~14 | | 横向中值 (N) | 10~30 | 15~35 | 20~40 | 25~45 | 漆绸于温度70±2℃下处理24h后，不得层间粘结或漆膜从底材上脱落。 4.4.3 热塑性 热塑性应符合表4规定（注：此处原文档重复引用4.4.2，但内容明显是热塑性测试数据，故将数据整合到表4中，并补充描述）。 表4补充数据 (热塑性) | 型号 | 2310 | 2311 | 2312 | | :--- | :--- | :--- | :--- | | 标称厚度 (mm) | 0.08 | 0.10 | 0.12 | 0.15 | | 标定伸长率 (%) | 6 | 6 | 6 | 5 | | 纵向最低值 (N) | 10 | 12 | 14 | 18 | | 横向最低值 (N) | 10 | 12 | 14 | 18 | 4.4.4 体积电阻率 体积电阻率应符合表5规定。 表5 | 条件 | 室温 | 高温(105±2℃) | | :--- | :--- | :--- | | 室温24h后 | ≥1.0×10⁸ Ω·m | 1.0×10⁸ Ω·m | 4.4.5 收缩率 漆绸于温度105±2℃下处理6h后，型号为2310、2312的收缩度不高于4%，型号为2311的收缩率不高于2%。 4.4.6 油对漆绸的影响 型号为2310、2312的漆膜在145±2℃的45号变压器油中处理18h后，层间不得粘结，漆膜不得从底材上脱落（允许边缘有少量剥落）。 4.4.7 击穿电压 击穿电压应符合表6规定。 表6 | 项 | 序号 | 目 | 标称厚度 (mm) | 室温 | 室温弯折后 | 105±2℃时热处理弯折后 | 受潮24h后延伸6%时 | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | 试验方法 | 2 | 3 | 6 | 3 | 105±2℃时 | 热处理弯折后 | 受潮24h后延伸6%时 | | 5.1 外观 | | | | | | | | | 5.2 尺寸 | | | | | | | |
