【机械行业标准(JB)】 除湿机

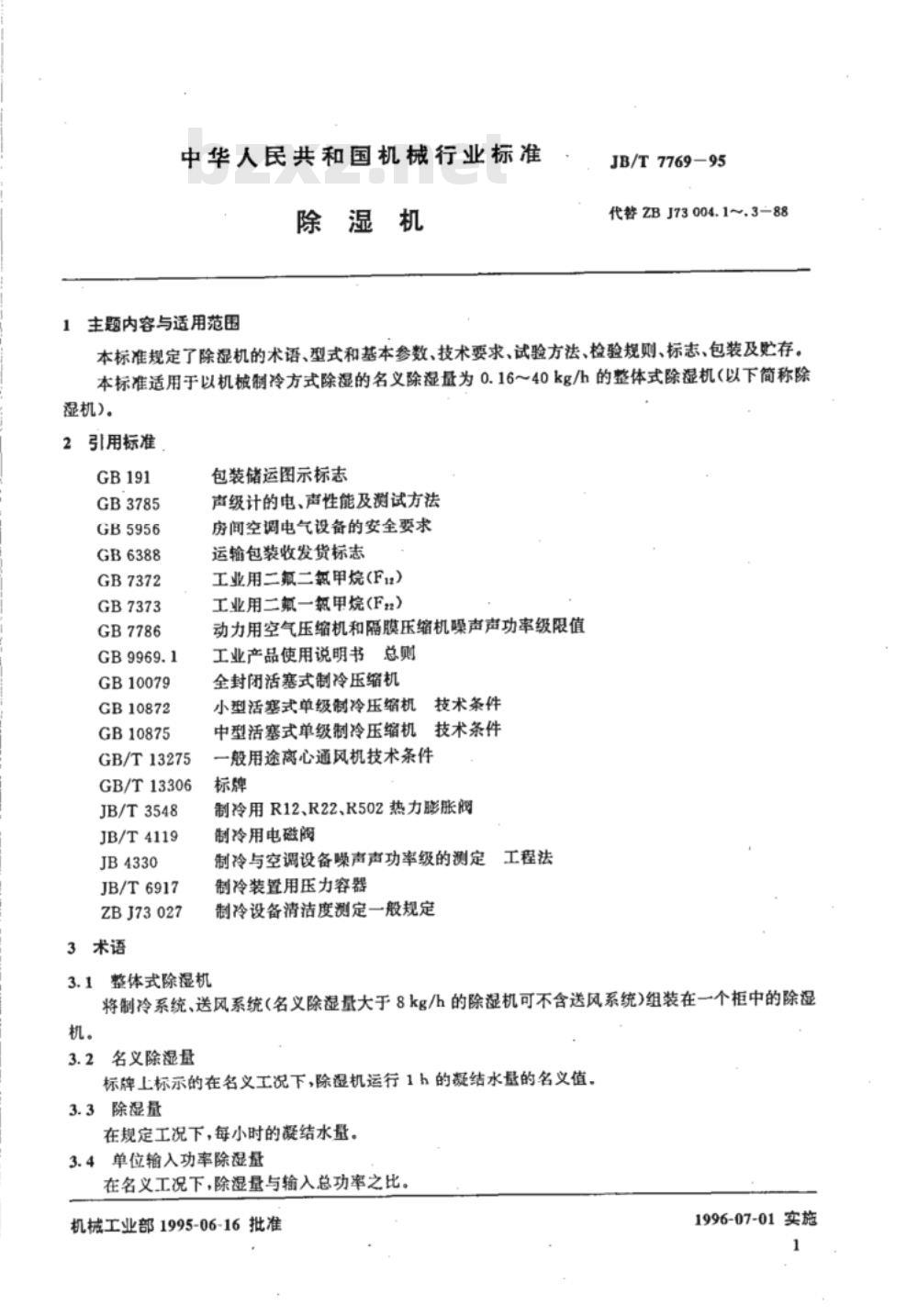

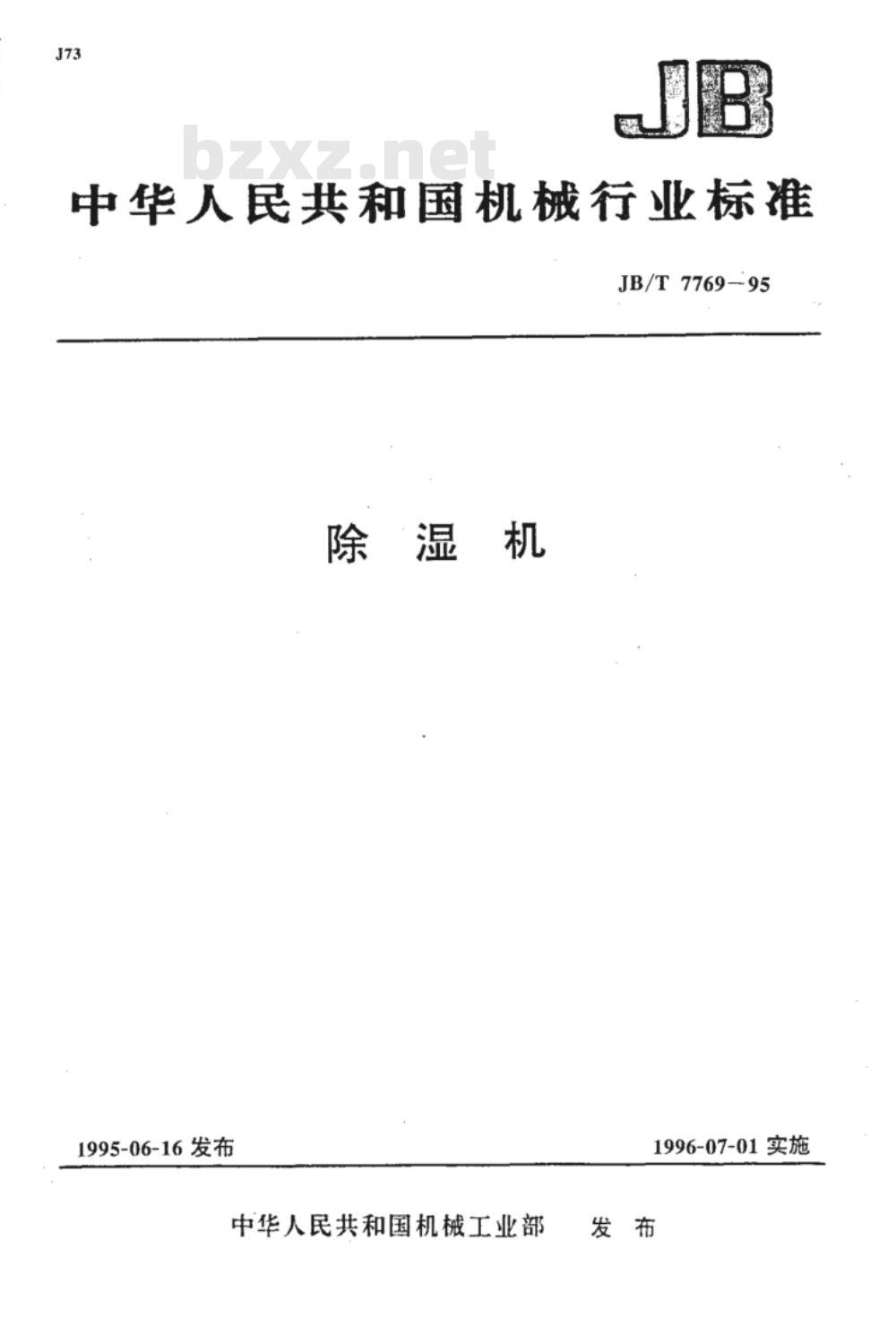

中华人民共和国机械行业标准 JB/T7769-95 除湿机 （发布：1995-06-16；实施：1996-07-01） 主题内容与适用范围 本标准规定了除湿机的术语、型式和基本参数、技术要求、试验方法、检验规则、标志、包装及贮存。本标准适用于以机械制冷方式除湿的名义除湿量为0.16～40kg/h的整体式除湿机（以下简称除湿机）。本标准代替ZBJ73004.1~3-88。 2 引用标准 GB191, GB3785, GB5956, GB6388, GB7372, GB7373, GB7786, GB9969.1, GB10079, GB10872, GB10875, GB/T13275, GB/T13306, JB/T3548, JB/T4119, JB4330, JB/T6917, ZBJ73027。 3 术语 3.1 整体式除湿机：将制冷系统、送风系统（名义除湿量大于8kg/h的除湿机可不含送风系统）组装在一个柜中的除湿机。 3.2 名义除湿量：标牌上标示的在名义工况下，除湿机运行1h的凝结水量的名义值。 3.3 除湿量：在规定工况下，每小时的凝结水量。 3.4 单位输入功率除湿量：在名义工况下，除湿量与输入总功率之比。 3.5 一般型：制冷剂的冷凝热全部被流过风冷冷凝器的空气带走，且出风温度不能调节的除湿机。 3.6 调温型：制冷剂的冷凝热可全部或部分被水冷冷凝器的冷却水带走，且出风温度能进行调节的除湿机。 3.7 自动型：在一般型或调温型的基础上，具有对被调空间的温度或湿度进行自动控制功能的除湿机。 4 型式和基本参数 4.1 型式 4.1.1 除湿机的结构类型按表1规定，包括立式和卧式。 4.1.2 除湿机的功能类型按表2规定，包括一般型和调温型。 4.1.3 除湿机的温度适用类型按表3规定。 表1（结构类型）：立式、卧式 表2（功能类型）：非自动、自动 表3（温度适用类型）： | 类型代号 | 适用温度范围 | | :---: | :---: | | A类 | 18~32℃ | | B类 | 5~32℃ | 4.1.4 型号表示方法：除湿机代号由以下部分组成： - 代号：温度适用类型代号（A或B）。 - 电源相数代号：D为单相，三相不表示。 - 号：名义除湿量，以阿拉伯数字表示，精确到十分位，单位kg/h。 - 功能类型代号：按表2规定表示。 - 结构类型代号：按表1规定表示。 4.1.5 型号示例： a. 名义除湿量为0.40kg/h，立式带风机，一般非自动型，进风温度为5～32℃，单相电源的除湿机型号为：CF0.4BD。 b. 名义除湿量为20kg/h，立式不带风机，调温自动型，进风温度为18～32℃，三相电源的除湿机型号为：CTZ20。 4.2 基本参数 4.2.1 除湿机的名义除湿量应按表4规定的工况确定。 4.2.2 除湿机的名义除湿量应符合表5的规定。 表4（工况）： | 工况 | 干球温度（℃） | 湿球温度（℃） | 名义工况（kg/h） | | :---: | :---: | :---: | :---: | | 1 | 27.0 | 21.2 | 0.16 | | 2 | 20 | 18 | 0.20 | | 3 | 22 | 20 | 0.40 | | 4 | 27.0 | 25 | 1.6 | | 5 | 25 | 25 | 5.0 | | 6 | 28 | 25 | 6.3 | | 7 | 32 | 28 | 8.0 | 表5（除湿量范围）： | 名义除湿量（kg/h） | 0.16 | 0.20 | 0.25 | 0.40 | 0.50 | 0.63 | 0.80 | | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | | 范围 | 1.0 | 1.2 | 1.6 | 2.0 | 2.5 | 3.2 | 4.0 | 5 技术要求 5.1 制造要求：除湿机应符合本标准的要求，并按经规定程序批准的图样和技术文件制造。大气压应为101.325 kPa。 5.2 电源要求：除湿机的电源采用单相电压220V或三相电压380V、50Hz频率的交流电源。 5.3 温度适用范围：除湿机的进风温度应符合表3的规定。调温型除湿机的水冷冷凝器的进水温度应不高于32℃。 5.4 部件要求：除湿机的活塞式制冷...
