【机械行业标准(JB)】 指轮式搂草机 技术条件

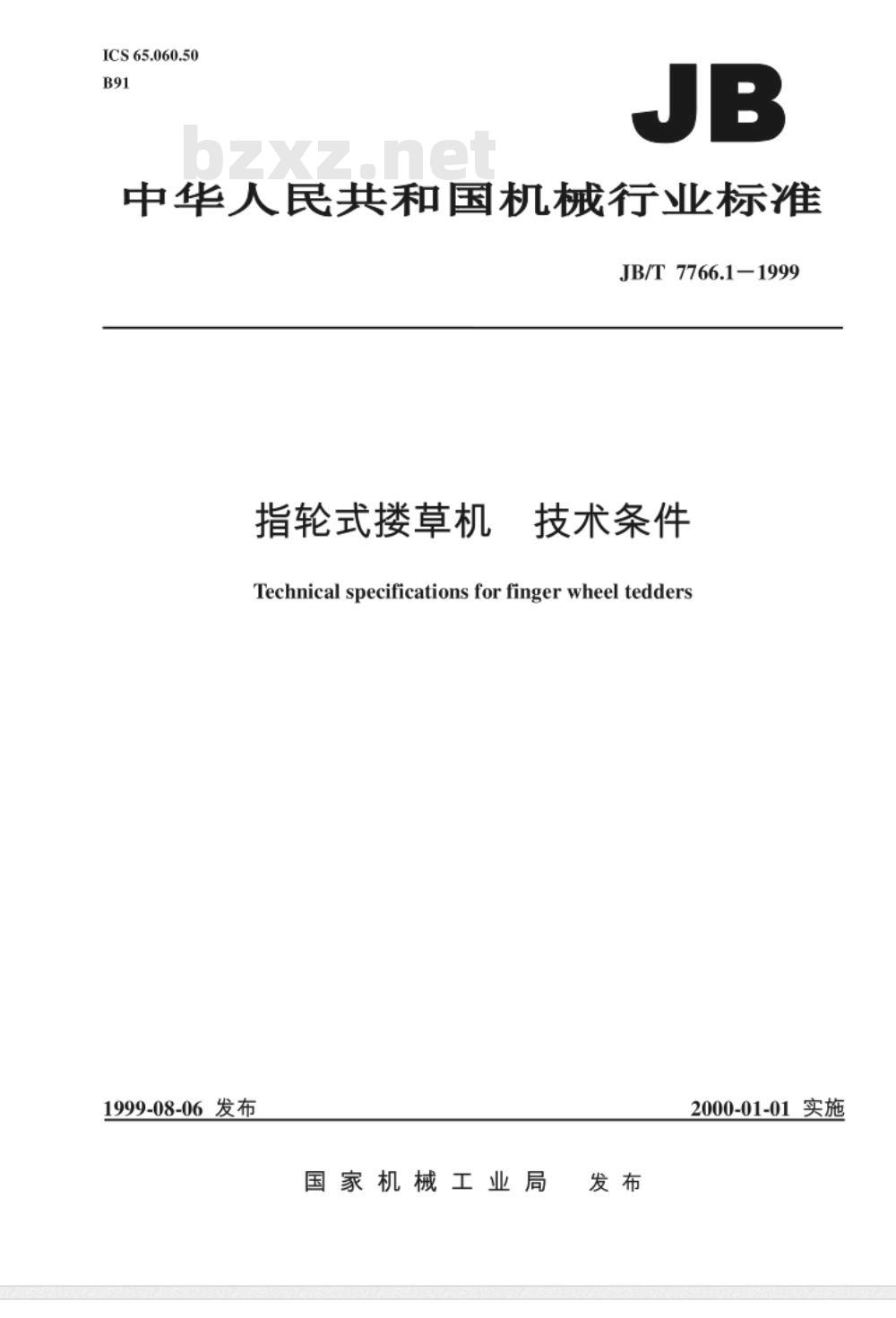

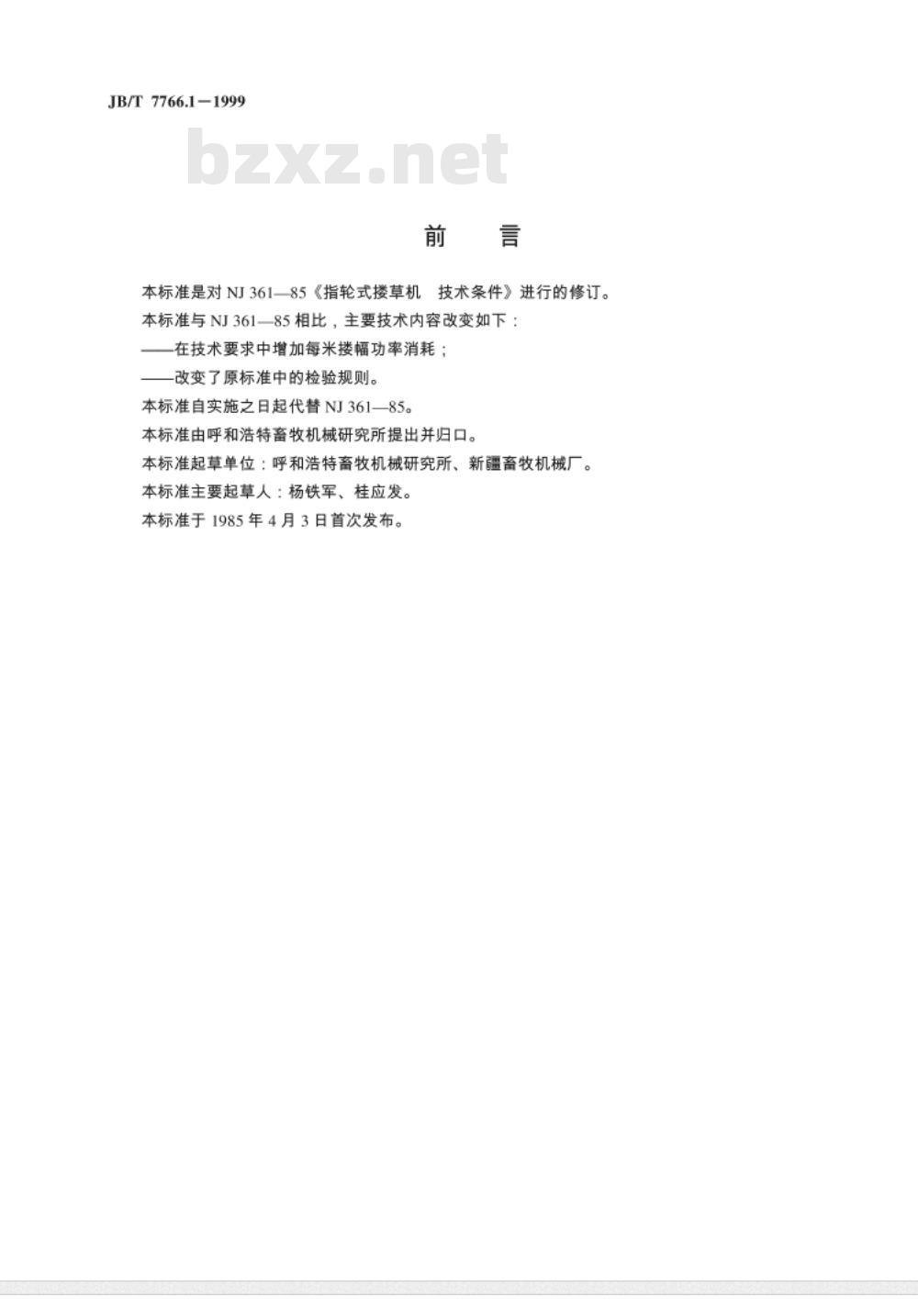

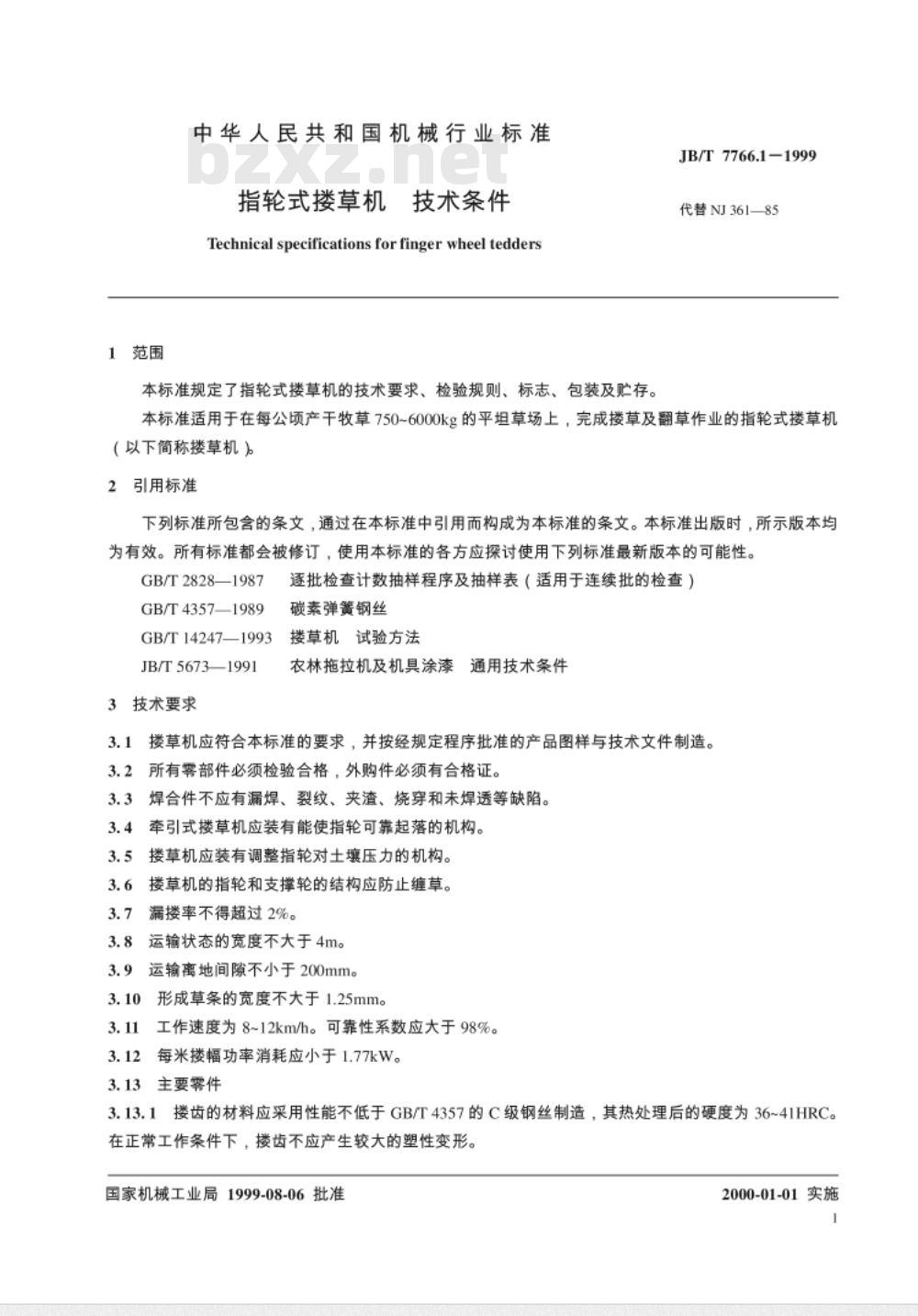

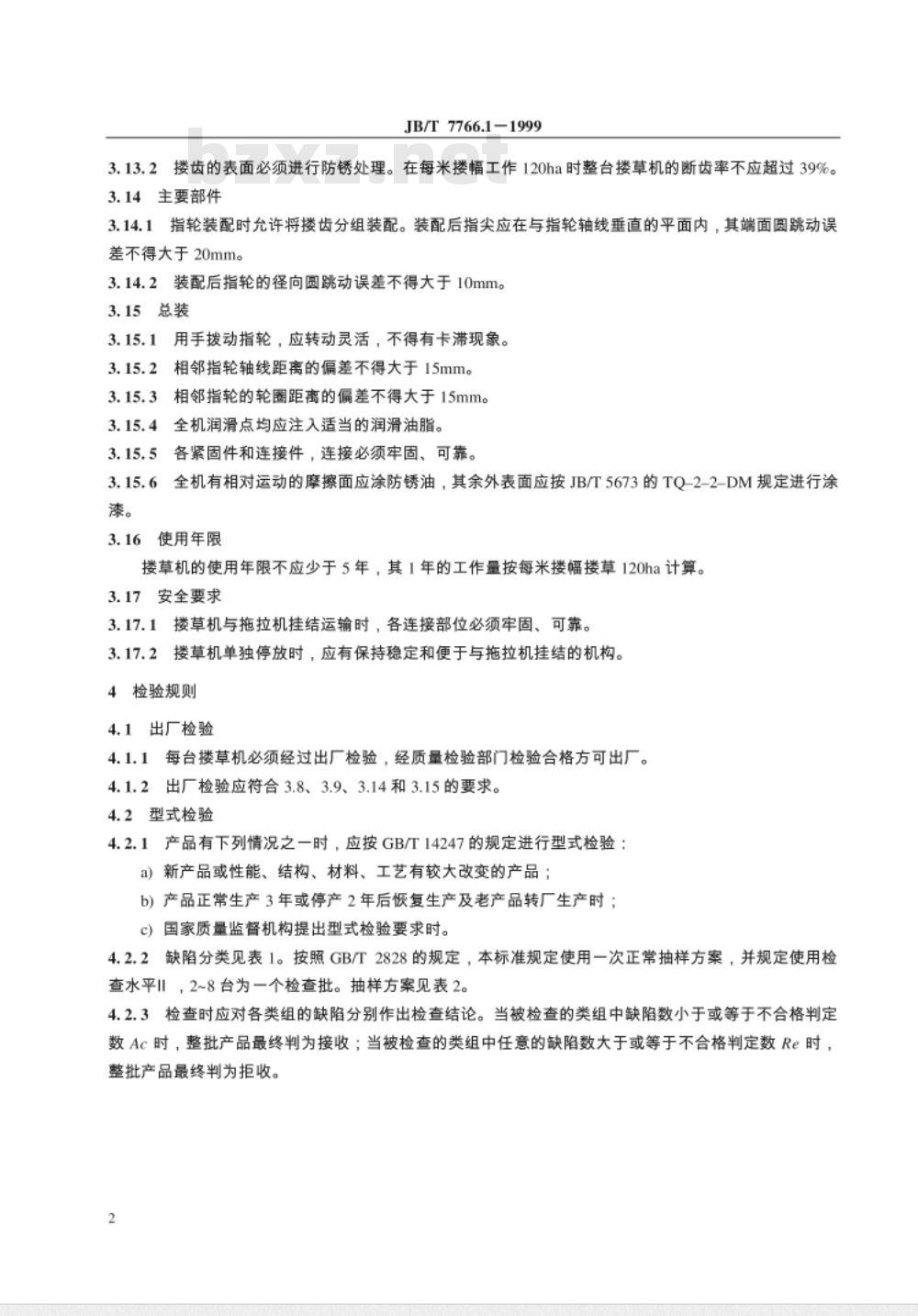

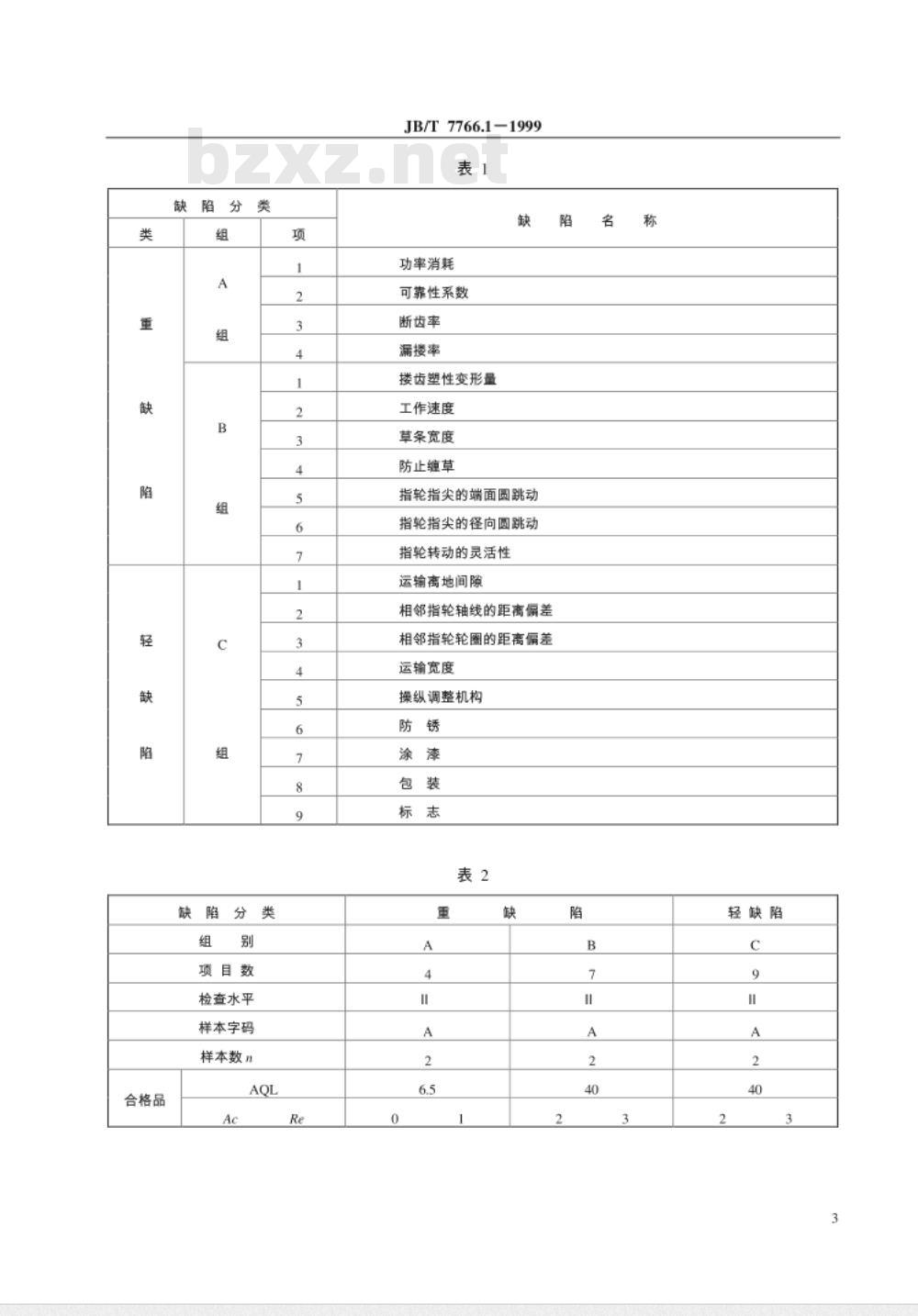

中华人民共和国机械行业标准 JB/T 7766.1-1999 指轮式楼草机技术条件 Technical specifications for finger wheel tedders 前言 本标准是对NJ361—85《指轮式楼草机技术条件》进行的修订。本标准与NJ361—85相比，主要技术内容改变如下：在技术要求中增加了每米楼幅功率消耗，并改变了原标准中的检验规则。 本标准自实施之日起代替NJ361—85。本标准由呼和浩特畜牧机械研究所提出并归口。本标准起草单位：呼和浩特畜牧机械研究所、新疆畜牧机械厂。本标准主要起草人：杨铁军、桂应发。 1 范围 本标准规定了指轮式楼草机的技术要求、检验规则、标志、包装及贮存。本标准适用于在每公顷产干牧草750~6000kg的平坦草场上，完成楼草及翻草作业的指轮式草机（以下简称楼草机）。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性：GB/T2828—1987、GB/T4357—1989、GB/T14247—1993、JB/T5673—1991。 3 技术要求 3.1 楼草机应符合本标准的要求，并按经规定程序批准的产品图样与技术文件制造。 3.2 所有零部件必须检验合格，外购件必须有合格证。 3.3 焊合件不应有漏焊、裂纹、夹渣、烧穿和未焊透等缺陷。 3.4 牵引式楼草机应装有能使指轮可靠起落的机构。 3.5 楼草机应装有调整指轮对土壤压力的机构。 3.6 楼草机的指轮和支撑轮的结构应防止缠草。漏草率不得超过2%。 3.7 运输状态的宽度不大于4m。 3.8 运输离地间隙不小于200mm。 3.9 形成草条的宽度不大于1.25mm。工作速度应为8~12km/h。可靠性系数应大于98%。每米楼幅功率消耗应小于1.77kW。 3.13 主要零件 3.13.1 楼齿的材料应采用性能不低于GB/T4357的C级钢丝制造，其热处理后的硬度为36~41HRC。在正常工作条件下，齿不应产生较大的塑性变形。 3.13.2 楼齿的表面必须进行防锈处理。在每米楼幅工作120ha时，整台楼草机的断齿率不应超过39%。 3.14 主要部件 3.14.1 指轮装配时允许将楼齿分组装配。装配后指尖应在与指轮轴线垂直的平面内，其端面圆跳动误差不得大于20mm。 3.14.2 装配后指轮的径向圆跳动误差不得大于10mm。 3.15 总装 3.15.1 用手拨动指轮，应转动灵活，不得有卡滞现象。 3.15.2 相邻指轮轴线距离的偏差不得大于15mm。相邻指轮的轮圈距离的偏差不得大于15mm。 3.15.3 全机润滑点均应注入适当的润滑油脂。 3.15.4 各紧固件和连接件，连接必须牢固、可靠。 3.15.5 全机有相对运动的摩擦面应涂防锈油，其余外表面应按JB/T5673的TQ-2-2-DM规定进行涂漆。 3.16 使用年限 楼草机的使用年限不应少于5年，其1年的工作量按每米楼幅楼草120ha计算。 3.17 安全要求 3.17.1 楼草机与拖拉机挂接运输时，各连接部位必须牢固、可靠。 3.17.2 楼草机单独停放时，应有保持稳定和便于与拖拉机挂接的机构。 4 检验规则 4.1 出厂检验 4.1.1 每台楼草机必须经过出厂检验，经质量检验部门检验合格方可出厂。 4.1.2 出厂检验应符合3.8、3.9、3.14和3.15的要求。 4.2 型式检验 4.2.1 产品有下列情况之一时，应按GB/T14247的规定进行型式检验：a）新产品或性能、结构、材料、工艺有较大改变的产品；b）产品正常生产3年或停产2年后恢复生产及老产品转厂生产时；c）国家质量监督机构提出型式检验要求时。 4.2.2 缺陷分类见表1。按照GB/T2828的规定，本标准规定使用一次正常抽样方案，并规定使用检查水平，2~8台为一个检查批。抽样方案见表2。 4.2.3 检查时应对各类组的缺陷分别作出检查结论。当被检查的类组中缺陷数小于或等于
