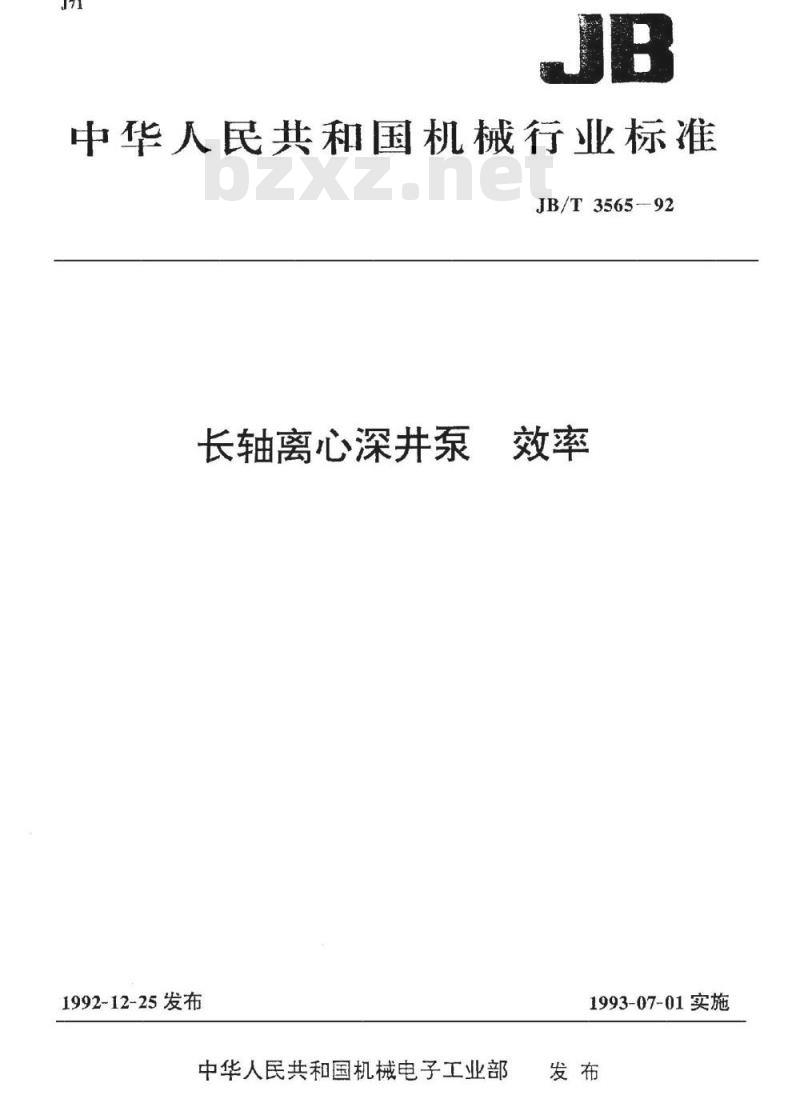

中华人民共和国机械行业标准
JB/T3565-92
长轴离心深井泵
1992-12-25发布
1993-07-01实施此内容来自标准下载网
中华人民共和国机械电子工业部发布

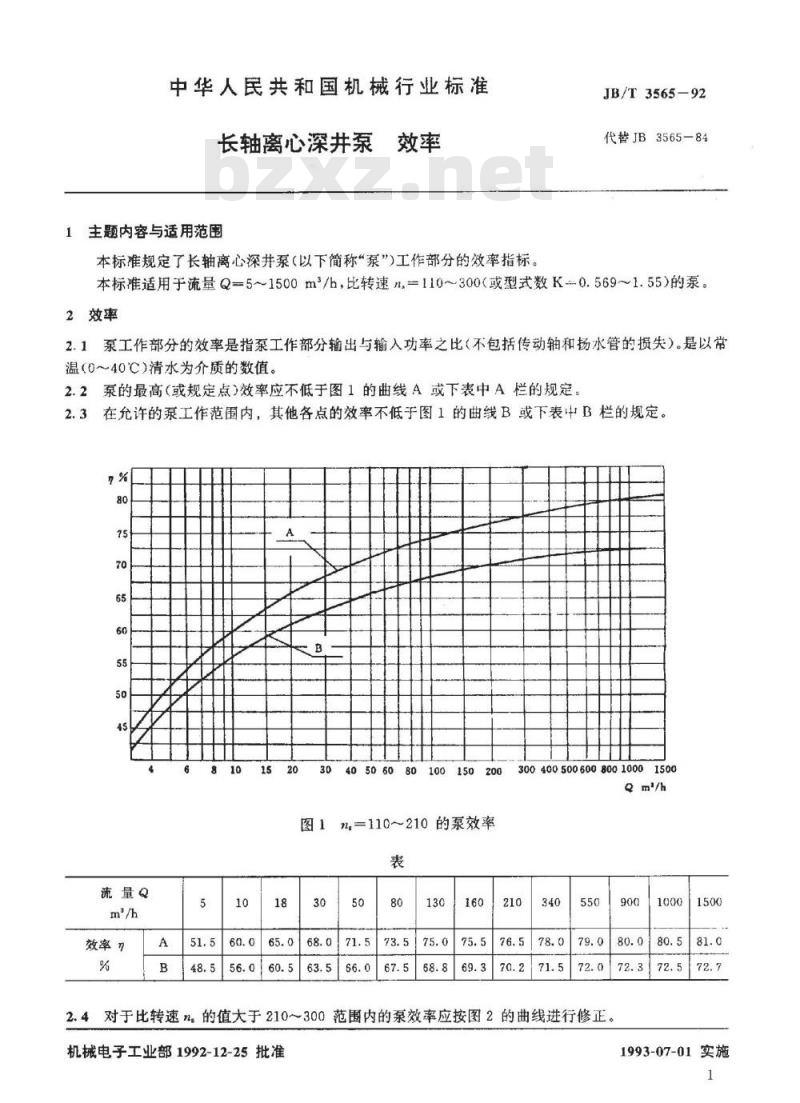

中华人民共和国机械行业标准
长轴离心深井泵效率
主题内容与适用范围
本标准规定了长轴离心深并泵（以下简称“泵”)工作部分的效率指标。JB/T3565-92
代替JB3565-84
本标准适用于流量Q=5～1500m/h，比转速n=110～300（或型式数K0.569~1.55）的泵2效率
2.1泵工作部分的效率是指泵工作部分输出与输入功率之比（不包括传动轴和扬水管的损失）。是以常温（0～40℃）清水为介质的数值。2.2泵的最高（或规定点）效率应不低于图1的曲线A或下表中A栏的规定。2.3在允许的泵工作范围内，其他各点的效率不低于图1的曲线B或下表中B栏的规定。7%
流量Q
405060
80100150200
图1n=110～210的泵效率
30040050060080010001500
2.4对于比转速n，的值大于210～300范围内的泵效率应按图2的曲线进行修正。机械电子工业部1992-12-25批准900
1993-07-01实施

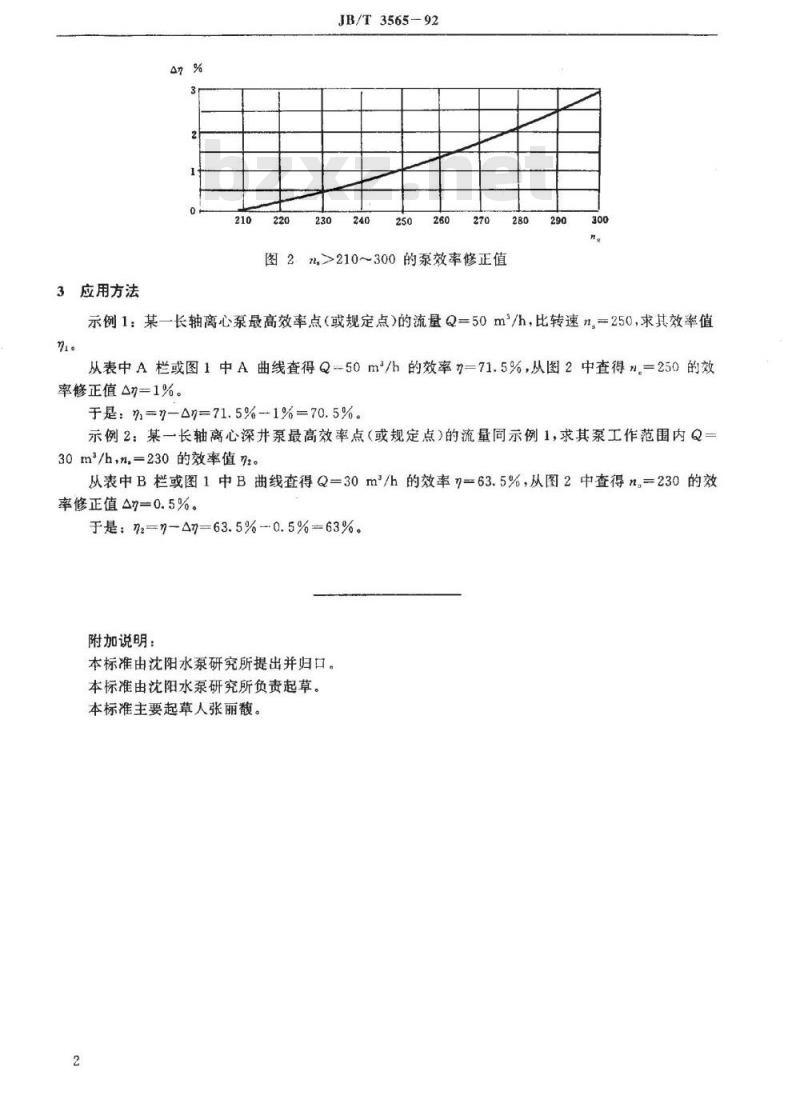

3应用方法
JB/T3565-92
图2>210~300的泵效率修正值
示例1：某一长轴离心泵最高效率点（或规定点）的流量Q=50m/h，比转速n=250，求其效率值ni.
从表中A栏或图1中A曲线查得Q50m/h的效率n=71.5%，从图2中查得n=250的效率修正值An=1%。
于是：m=n—△n=71.5%-1%=70.5%。示例2：某一长轴离心深并泵最高效率点（或规定点）的流量同示例1，求其泵工作范围内Q=30m/h，n，=230的效率值7z。
从表中B栏或图1中B曲线查得Q=30m/h的效率7=63.5%，从图2中查得n=230的效率修正值n=0.5%。
于是：n=-A=63.5%-0.5%=63%。
附加说明：
本标准由沈阳水泵研究所提出并归口。本标准由沈阳水泵研究所负责起草。本标准主要起草人张丽馥。
