【机械行业标准(JB)】 循环货车架空索道 导向轮 技术条件

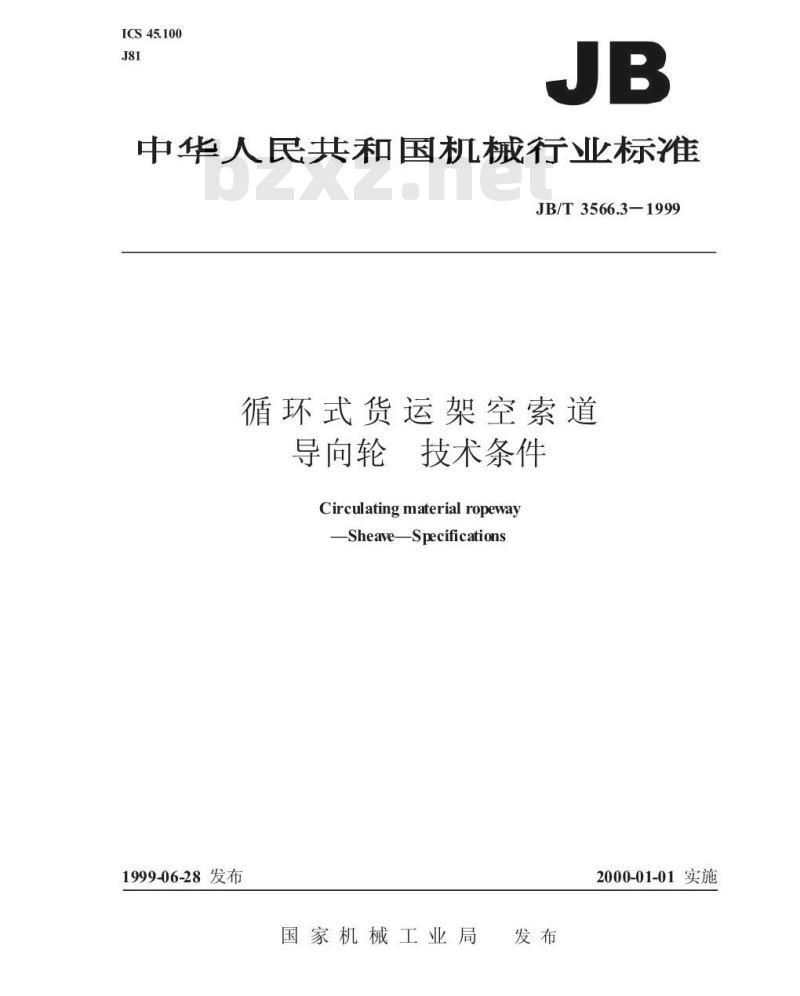

ICS45.100
中华人民共和国机械行业标准
JB/T3566.3-1999
循环式货运架空索道
导向轮
技术条件
Circulating material ropewaySheaveSpecifications
1999-06-28发布
国家机械工业局
2000-01-01实施
JB/T3566.3—1999

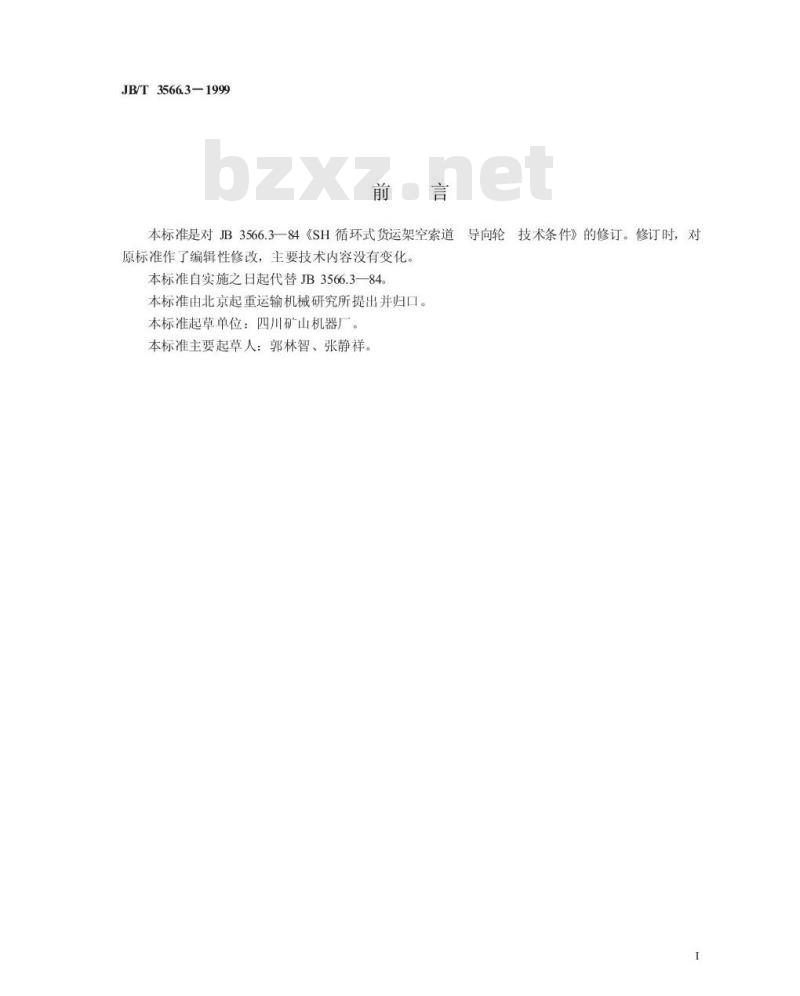

本标准是对JB3566.3一84《SH循环式货运架空索道导向轮技术条件》的修订。修订时，对原标准作了编辑性修改，主要技术内容没有变化。本标准自实施之日起代替JB3566.3—84。本标准由北京起重运输机械研究所提出并归口。本标准起草单位：四川矿山机器厂。本标准主要起草人：郭林智、张静祥。1

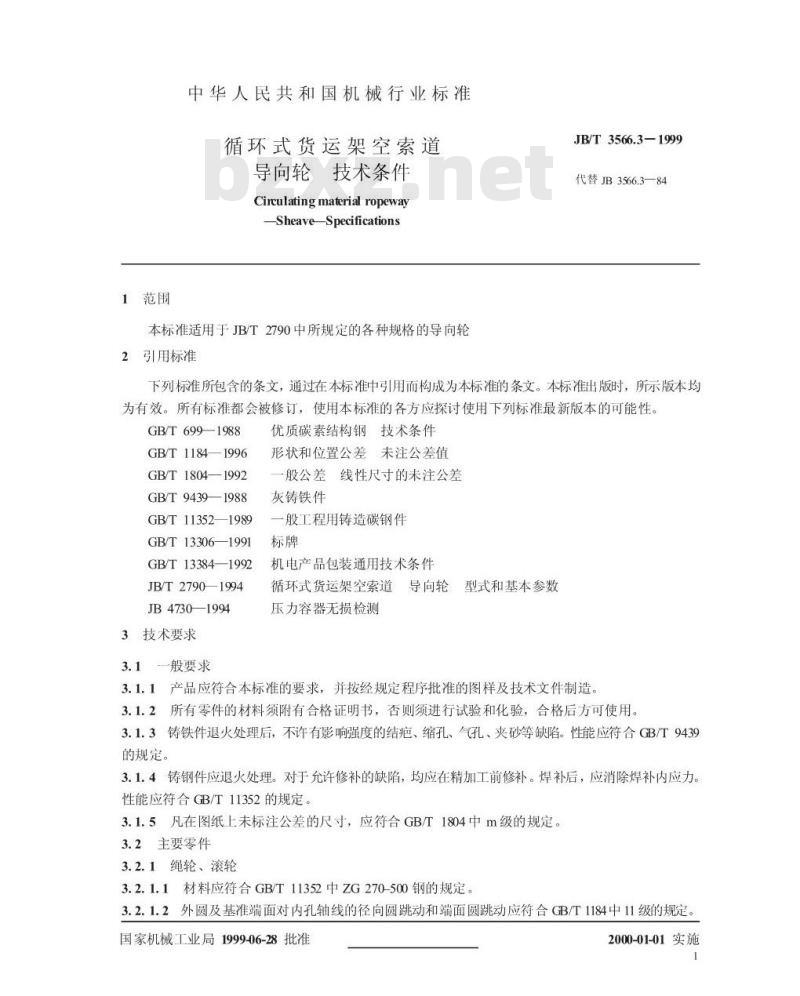

1范围
中华人民共和国机械行业标准
循环式货运架空索道
导向轮技术条件
Circulatingmaterial ropeway
-Sheave-Specifications
本标准适用于JB/T2790中所规定的各种规格的导向轮2引用标准
JB/T3566.3—1999
代替JB3566.3—84
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T699—1988
GB/T1184—1996
GB/T1804—1992
GB/T9439—1988
GB/T11352—1989
GB/T13306—1991
GB/T13384—1992
JB/T2790—1994
JB47301994
3技术要求wwW.bzxz.Net
3.1一般要求
优质碳素结构钢技术条件
形状和位置公差未注公差值
般公差线性尺寸的未注公差
灰铸铁件
一般工程用铸造碳钢件
机电产品包装通用技术条件
循环式货运架空索道导向轮型式和基本参数压力容器无损检测
3.1.1产品应符合本标准的要求，并按经规定程序批准的图样及技术文件制造3.1.2所有零件的材料须附有合格证明书，否则须进行试验和化验，合格后方可使用。3.1.3铸铁件退火处理后，不许有影响强度的结疤、缩孔、气孔、夹砂等缺陷。性能应符合GB/T9439的规定。
3.1.4铸钢件应退火处理。对于允许修补的缺陷，均应在精加工前修补。焊补后，应消除焊补内应力。性能应符合GB/T11352的规定
3.1.5凡在图纸上未标注公差的尺寸，应符合GB/T1804中m级的规定。3.2主要零件
3.2.1绳轮、滚轮
3.2.1.1材料应符合GB/T11352中ZG270-500钢的规定。3.2.1.2外圆及基准端面对内孔轴线的径向圆跳动和端面圆跳动应符合GB/T1184中11级的规定。国家机械工业局1999-06-28批准2000-01-01实施
JB/T3566.3-1999

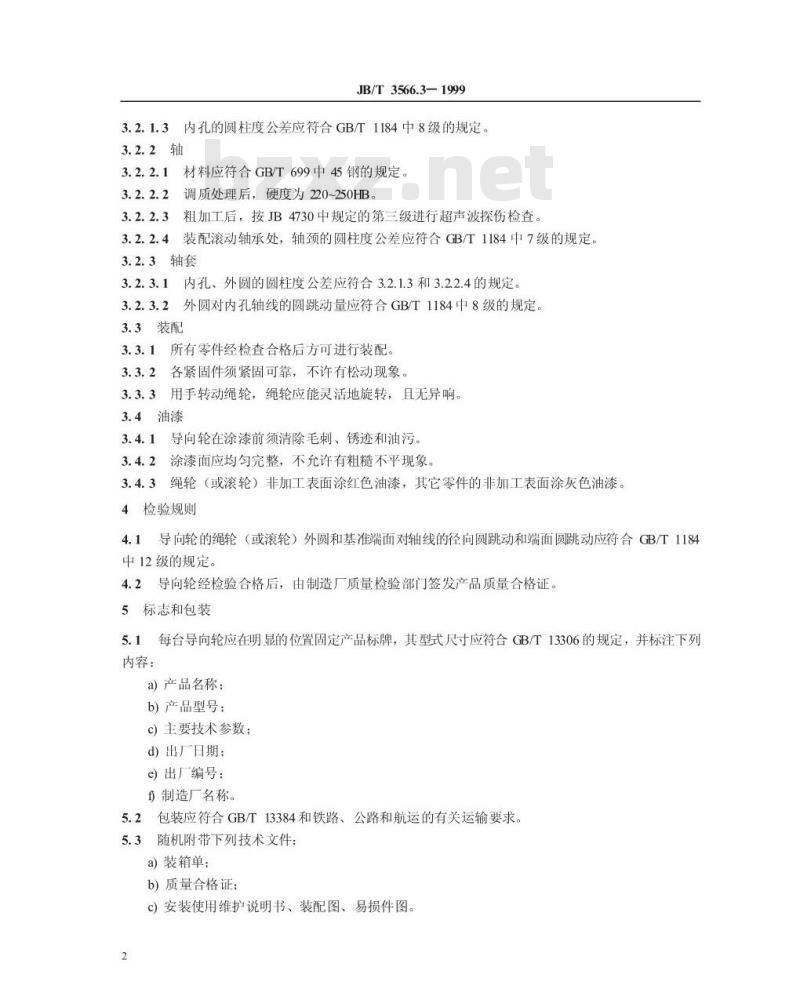

3.2.1.3内孔的圆柱度公差应符合GB/T1184中8级的规定。3.2.2轴
3.2.2.1材料应符合GB/T699中45钢的规定。3.2.2.2调质处理后，硬度为220~250HB。3.2.2.3
粗加工后，按JB4730中规定的第三级进行超声波探伤检查。3.2.2.4装配滚动轴承处，轴颈的圆柱度公差应符合GB/T1184中7级的规定3.2.3轴套
3.2.3.1内孔、外圆的圆柱度公差应符合3.2.1.3和3.2.2.4的规定。3.2.3.2外圆对内孔轴线的圆跳动量应符合GB/T1184中8级的规定。3.3装配
3.3.1所有零件经检查合格后方可进行装配。3.3.2各紧固件须紧固可靠，不许有松动现象。3.3.3用手转动绳轮，绳轮应能灵活地旋转，且无异响。3.4油漆
3.4.1导向轮在涂漆前须清除毛刺、锈迹和油污。3.4.2涂漆面应均匀完整，不允许有粗糙不平现象3.4.3
绳轮（或滚轮）非加工表面涂红色油漆，其它零件的非加工表面涂灰色油漆。4检验规则
4.1导向轮的绳轮（或滚轮）外圆和基准端面对轴线的径向圆跳动和端面圆跳动应符合GB/T1184中12级的规定。
4.2导向轮经检验合格后，由制造厂质量检验部门签发产品质量合格证。5标志和包装
5.1每台导向轮应在明显的位置固定产品标牌，其型式尺寸应符合GB/T13306的规定，并标注下列内容：
a)产品名称；
b）产品型号：
c）主要技术参数：
d)）出厂日期：
e)出厂编号：
f制造厂名称。
5.2包装应符合GB/T13384和铁路、公路和航运的有关运输要求。5.3随机附带下列技术文件：
a)装箱单；
b)质量合格证：
c）安装使用维护说明书、装配图、易损件图2

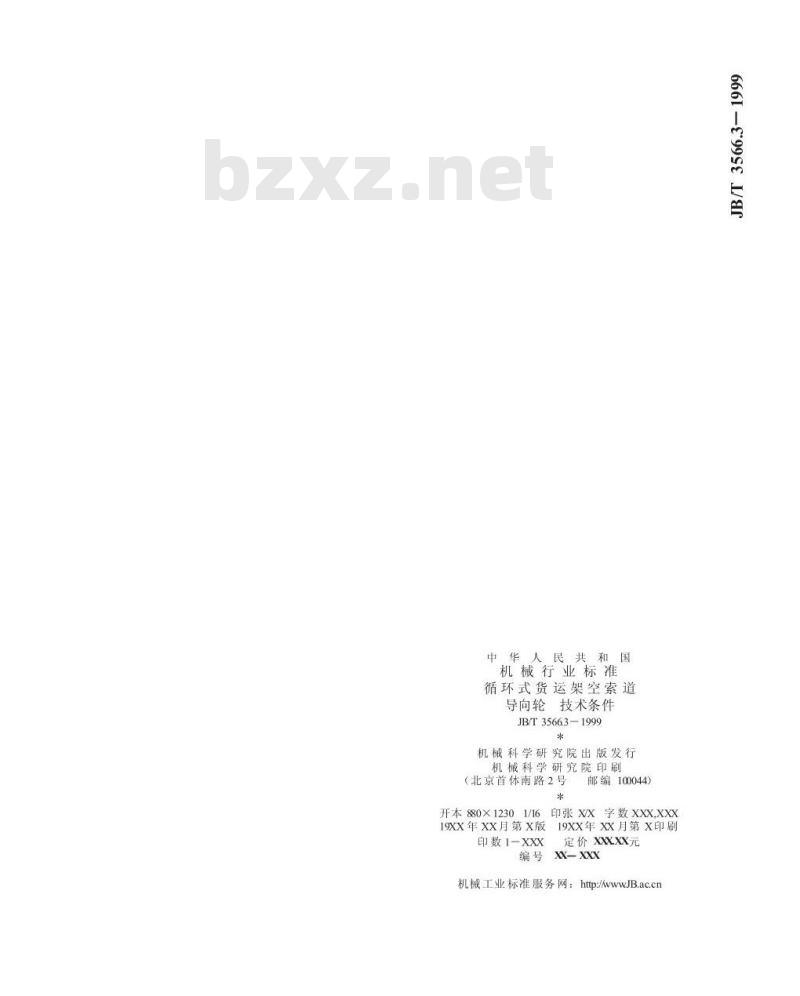

机械行业标准
循环式货运架空索道
导向轮技术条件
JB/T35663—1999
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号邮编100044)*
K字数XXX,XXX
开本880×1230
印张x/X
19XX年XX月第X版
19XX年xX月第印刷
印数1-XXX
定价XXXXX元
XX-XXX
