【机械行业标准(JB)】 循环货车架空索道 牵引索张紧装置 技术条件

ICS45.100
中华人民共和国机械行业标准
JB/T3566.4-1999
循环式货运架空索道
牵引索张紧装置技术条件
Circulating material ropeway-Tension dericeofhaulingropeSpecifications
1999-06-28发布
国家机械工业局
2000-01-01实施
JB/T3566.4—1999

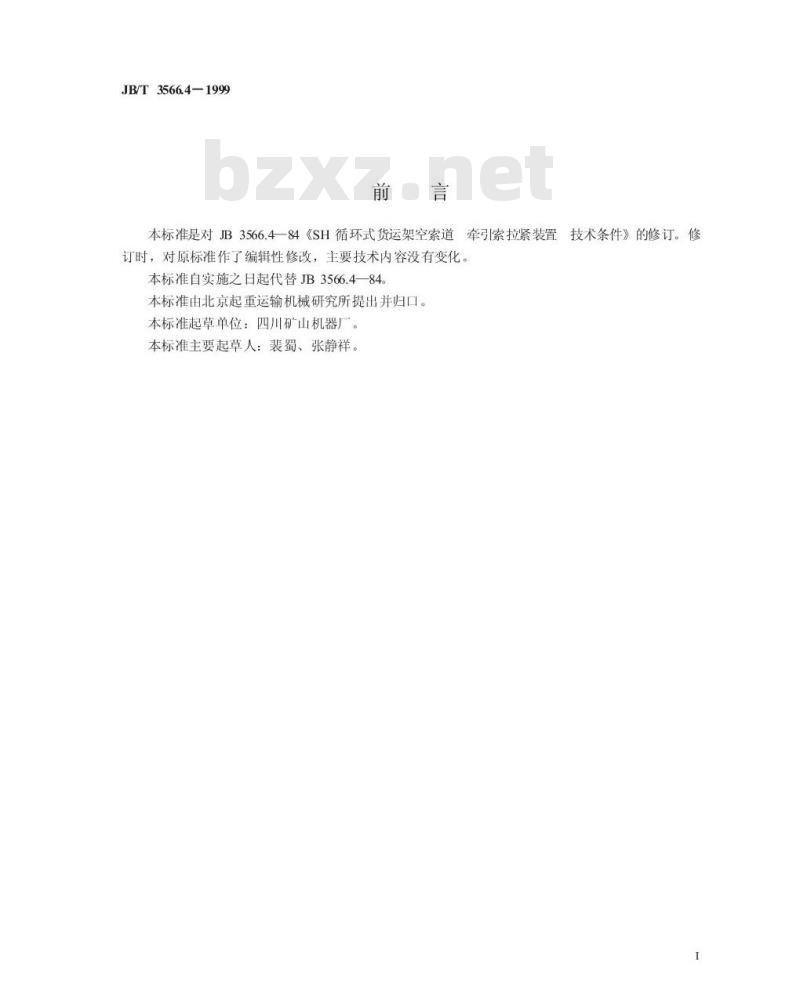

本标准是对JB3566.4一84《SH循环式货运架空索道牵引索拉紧装置技术条件》的修订。修订时，对原标准作了编辑性修改，主要技术内容没有变化本标准自实施之日起代替JB3566.4—84。本标准由北京起重运输机械研究所提出并归口。本标准起草单位：四川矿山机器厂。本标准主要起草人：裴蜀、张静祥。1

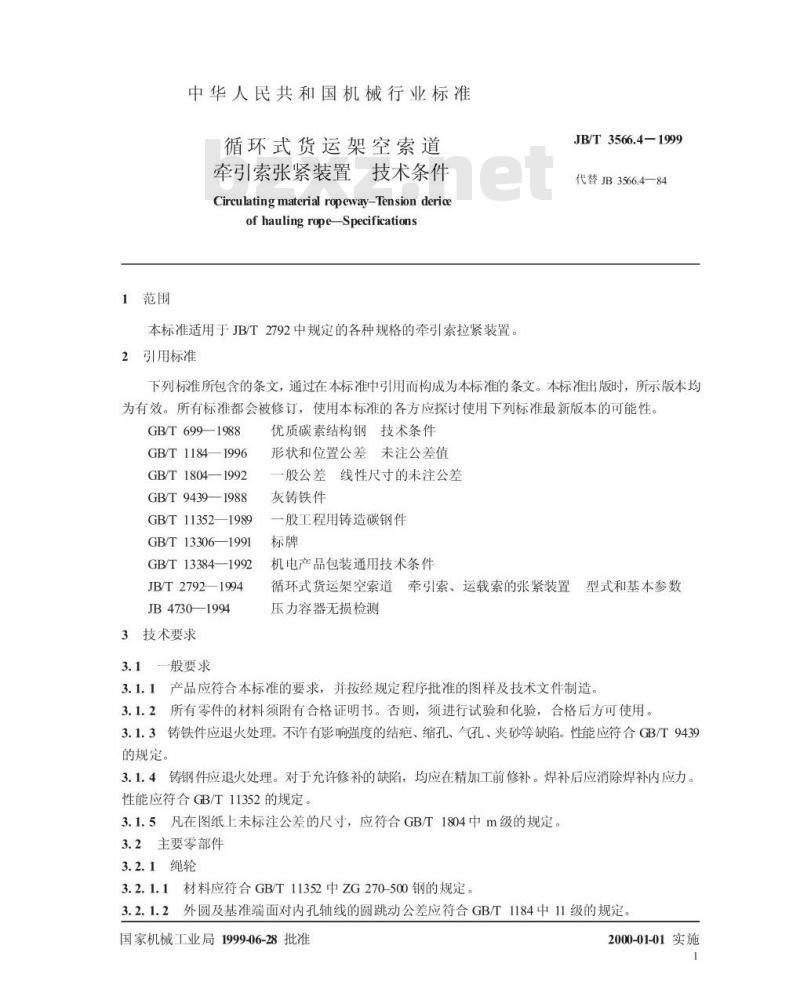

1范围
中华人民共和国机械行业标准
循环式货运架空索道
牵引索张紧装置技术条件
Circulatingmaterial ropeway-Tensiondericeof hauling ropeSpecifications本标准适用于JB/T2792中规定的各种规格的牵引索拉紧装置。2引用标准
JB/T3566.4—1999
代替JB3566.4—84
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T6991988
GB/T1184—1996
GB/T1804—1992
GB/T9439—1988
GB/T11352—1989wwW.bzxz.Net
GB/T13306——1991
GB/T13384—1992
JB/T27921994
JB4730-1994
3技术要求
3.1一般要求
优质碳素结构钢技术条件
形状和位置公差未注公差值
-般公差线性尺寸的未注公差
灰铸铁件
一般工程用铸造碳钢件
机电产品包装通用技术条件
循环式货运架空索道牵引索、运载索的张紧装置型式和基本参数压力容器无损检测
3.1.1产品应符合本标准的要求，并按经规定程序批准的图样及技术文件制造3.1.2所有零件的材料须附有合格证明书。否则，须进行试验和化验，合格后方可使用。3.1.3铸铁件应退火处理。不许有影响强度的结疤、缩孔、气孔、夹砂等缺陷。性能应符合GB/T9439的规定。
3.1.4铸钢件应退火处理。对于允许修补的缺陷，均应在精加工前修补。焊补后应消除焊补内应力。性能应符合GB/T11352的规定
3.1.5凡在图纸上未标注公差的尺寸，应符合GB/T1804中m级的规定。3.2主要零部件
3.2.1绳轮
3.2.1.1材料应符合GB/T11352中ZG270-500钢的规定。3.2.1.2外圆及基准端面对内孔轴线的圆跳动公差应符合GB/T1184中11级的规定国家机械工业局1999-06-28批准2000-01-01实施
JB/T3566.4—1999
3.2.1.3内孔的圆柱度公差应符合GB/T1184中8级的规定。3.2.2绳轮轴
3.2.2.1材料应符合GB/T699中45钢的规定。3.2.2.2应调质处理，硬度为220~250HB。粗加工后按JB4730中规定的第三级进行超声波探伤检查3.2.2.3
3.2.2.4安装滚动轴承处的圆柱度公差应符合GB/T1184中7级的规定。3.2.3车架
焊缝应均匀，不应有裂纹、夹渣等缺陷。3.2. 3.2
组装时，上下拉架与绳轮轴配合孔的同轴度公差应符合GB/T1184中11级的规定。3.3装配
所有零件须经检验合格后才能进行装配。3.3.2
可靠。
各紧固件必须紧固可靠，不许有松动现象。对于剖分式绳轮的铰孔螺栓连接应接触紧密，定位3.3.3
用手转动绳轮，应旋转灵活，无异响。车轮轮距偏差为土1mm。

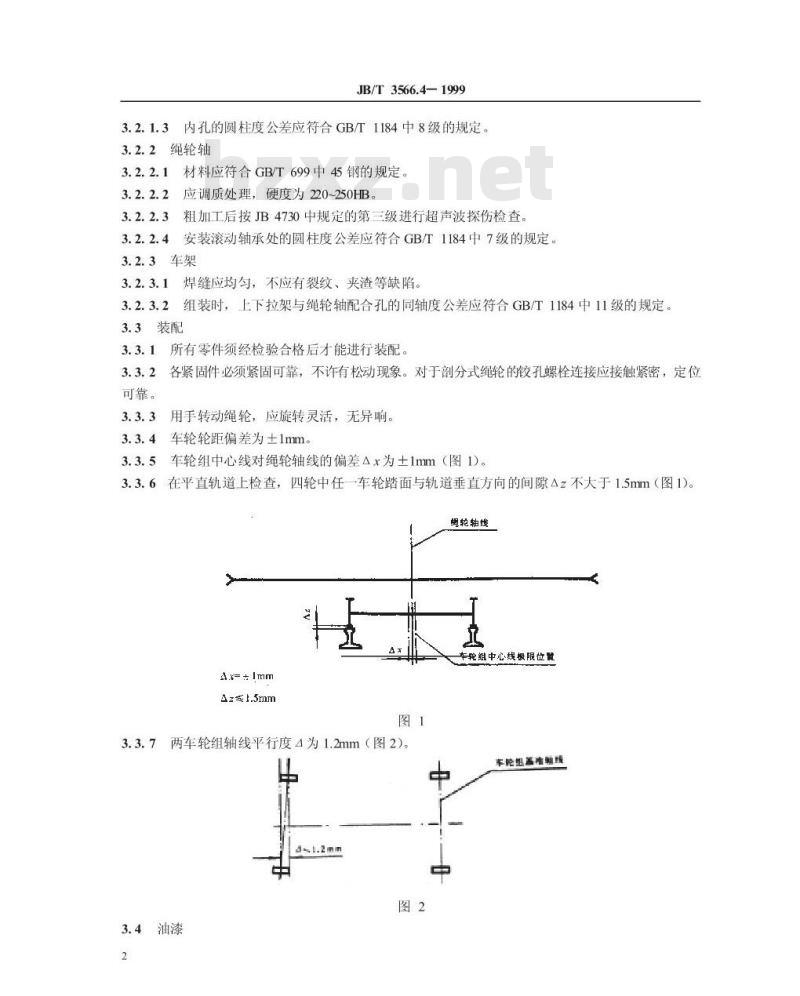

车轮组中心线对绳轮轴线的偏差Ax为土1mm（图1)。3.3.6在平直轨道上检查，四轮中任一车轮踏面与轨道垂直方向的间隙△z不大于1.5mm（图1)。烟轮轴线
车轮组中心线帜限位货
4.x=+ Imm
4z≤1.5mm
3.3.7两车轮组轴线平行度4为1.2mm（图2）。中
3.4油漆
车轮组面准轴线
JB/T3566.4—1999

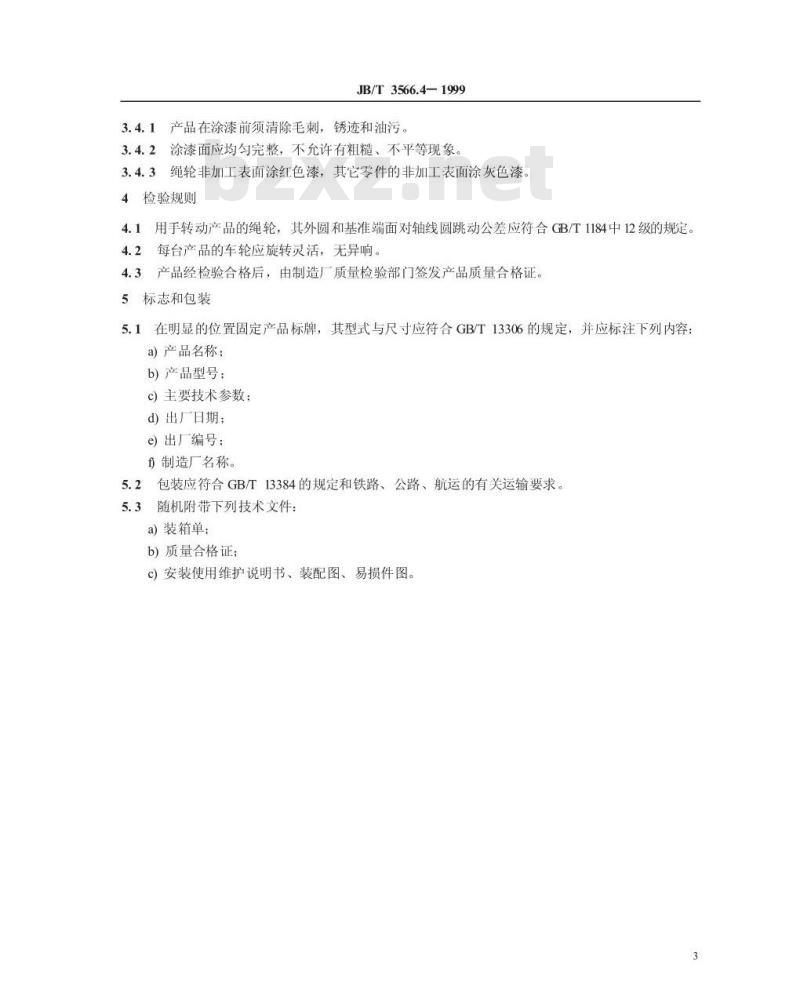

3.4.1产品在涂漆前须清除毛刺，锈迹和油污。3.4.2
涂漆面应均匀完整，不允许有粗糙、不平等现象。绳轮非加工表面涂红色漆，其它零件的非加工表面涂灰色漆，4检验规则
4.1用手转动产品的绳轮，其外圆和基准端面对轴线圆跳动公差应符合GB/T1184中12级的规定。每台产品的车轮应旋转灵活，无异响。4.2
产品经检验合格后，由制造厂质量检验部门签发产品质量合格证。4.3
5标志和包装
5.1在明显的位置固定产品标牌，其型式与尺寸应符合GB/T13306的规定，并应标注下列内容：a)产品名称：
b)产品型号：
）主要技术参数；
d)出厂日期：
e)出厂编号：
f制造厂名称。
包装应符合GB/T13384的规定和铁路、公路、航运的有关运输要求5.2
5.3随机附带下列技术文件：
a)装箱单；
b)质量合格证；
c）安装使用维护说明书、装配图、易损件图3
机械行业标准
循环式货运架空索道
牵引索张紧装置技术条件
JB/T35664—1999
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号邮编100044)*
K字数XXX,XXX
开本880×1230
印张x/X
19XX年XX月第X版
19XX年xX月第印刷
印数1-XXX
定价XXXXX元
XX-XXX
机械工业标准服务网：htp:/kwwwJB.ac.cn6669
