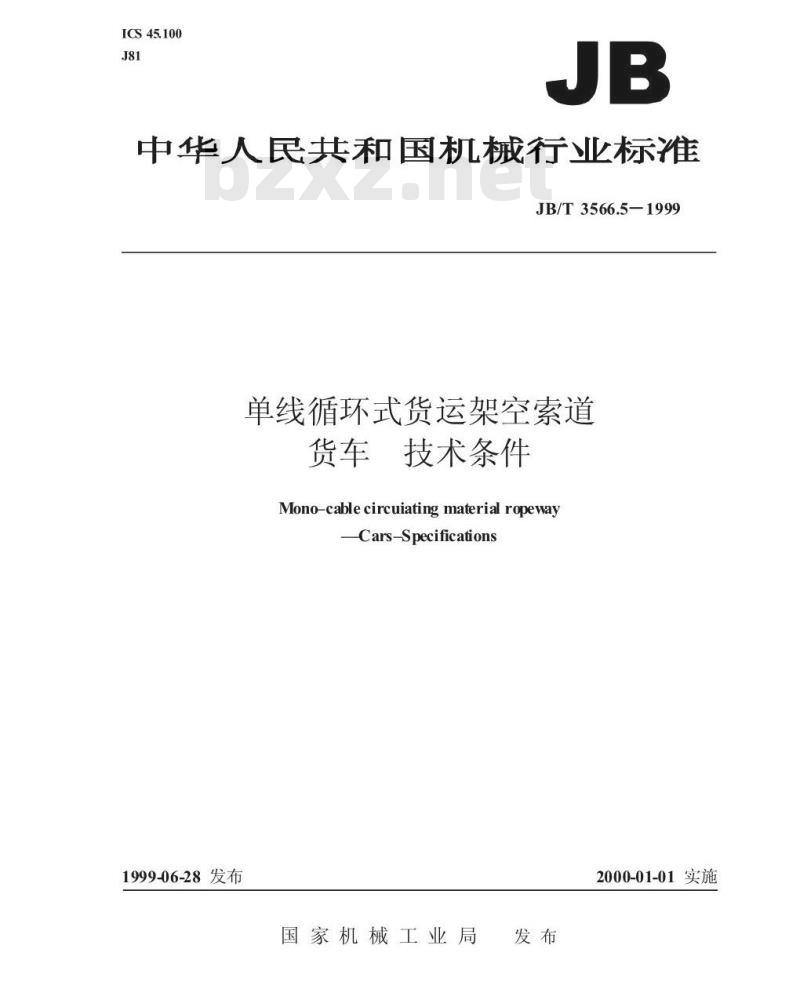

ICS45.100
中华人民共和国机械行业标准
JB/T3566.5—1999
单线循环式货运架空索道
货车?技术条件
Mono-cable circuiating material ropewayCars-Specifications
1999-06-28发布
国家机械工业局
2000-01-01实施
JB/T3566.5—1999
本标准是对JB3566.5一84《SH单线循环式货运架空索道货车技术条件》的修订。修订时，对原标准作了编辑性修改，主要技术内容没有变化本标准自实施之日起代替JB3566.5—84。本标准由北京起重运输机械研究所提出并归口。本标准起草单位：四川矿山机器厂。本标准主要起草人：叶殿昌、张静祥。1bZxz.net

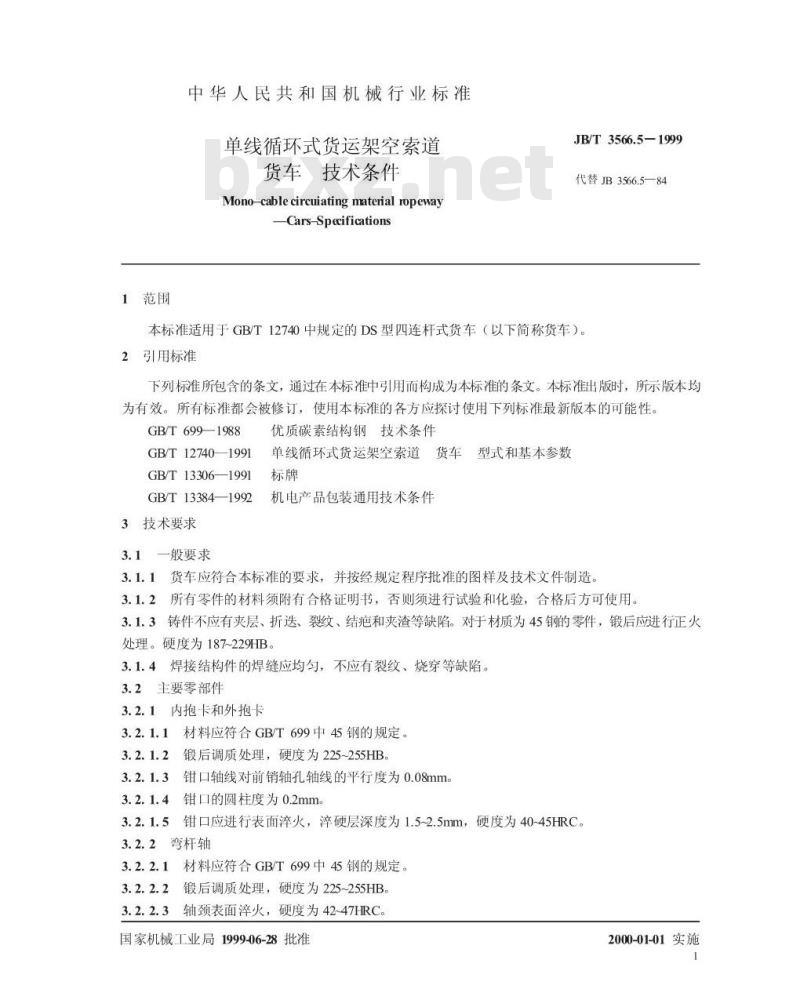

1范围
中华人民共和国机械行业标准
单线循环式货运架空索道
货车技术条件
Mono-cablecircuiating material ropewayCars-Specifications
JB/T3566.5—1999
代替JB3566.5—84
本标准适用于GB/T12740中规定的DS型四连杆式货车（以下简称货车）。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T6991988
GB/T12740—1991
GB/T13306—1991
GB/T13384—1992
3技术要求
3.1一般要求
优质碳素结构钢技术条件
单线循环式货运架空索道货车型式和基本参数标牌
机电产品包装通用技术条件
3.1.1货车应符合本标准的要求，并按经规定程序批准的图样及技术文件制造3.1.2所有零件的材料须附有合格证明书，否则须进行试验和化验，合格后方可使用。3.1.3铸件不应有夹层、折送、裂纹、结疤和夹渣等缺陷。对于材质为45钢的零件，锻后应进行正火处理。硬度为187~229HB。
3.1.4焊接结构件的焊缝应均匀，不应有裂纹、烧穿等缺陷。3.2主要零部件
3.2.1内抱卡和外抱卡
3.2.1.1材料应符合GB/T699中45钢的规定。3.2.1.2
锻后调质处理，硬度为225~255HB。3.2.1.3
钳口轴线对前销轴孔轴线的平行度为0.08mm。钳口的圆柱度为0.2mm。
钳口应进行表面淬火，淬硬层深度为1.5~2.5mm，硬度为40-45HRC。3.2.2弯杆轴
3.2.2.1材料应符合GB/T699中45钢的规定。锻后调质处理，硬度为225~255HB。3.2.2.2
轴颈表面淬火，硬度为42~47HRC。3.2.2.3
国家机械工业局1999-06-28批准2000-01-01实施
JB/T3566.5—1999

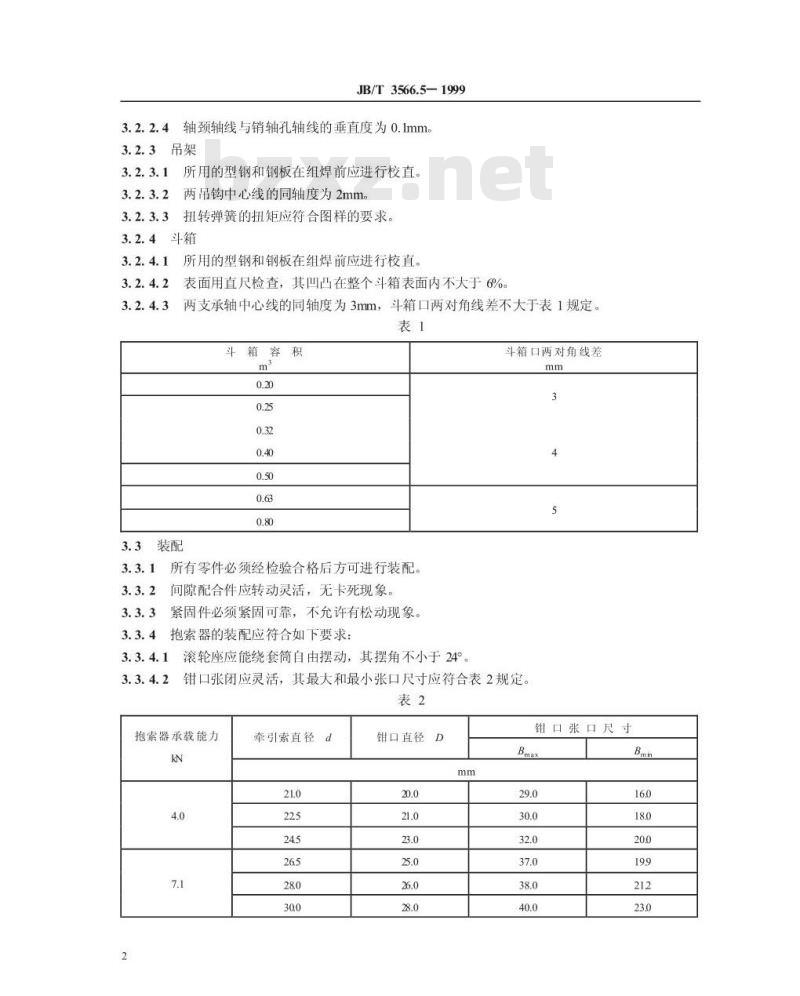

4轴颈轴线与销轴孔轴线的垂直度为0.1mm。3.2.2.4
3.2.3吊架
所用的型钢和钢板在组焊前应进行校直，两吊钩中心线的同轴度为2mm。
扭转弹簧的扭矩应符合图样的要求。3.2.4斗箱
所用的型钢和钢板在组焊前应进行校直。表面用直尺检查，其凹凸在整个斗箱表面内不大于6%两支承轴中心线的同轴度为3mm，斗箱口两对角线差不大于表1规定。表1
斗箱容积
3.3装配
所有零件必须经检验合格后方可进行装配间隙配合件应转动灵活，无卡死现象紧固件必须紧固可靠，不允许有松动现象。4抱索器的装配应符合如下要求：3.3.4
滚轮座应能绕套筒自由摆动，其摆角不小于24°。斗箱口两对角线差
钳口张闭应灵活，其最大和最小张口尺寸应符合表2规定。表2
抱索器承载能力
牵引索直径d
钳口直径D
钳口张口尺寸
抱索器承载能力
牵引索直径d
JB/T 3566.5—1999

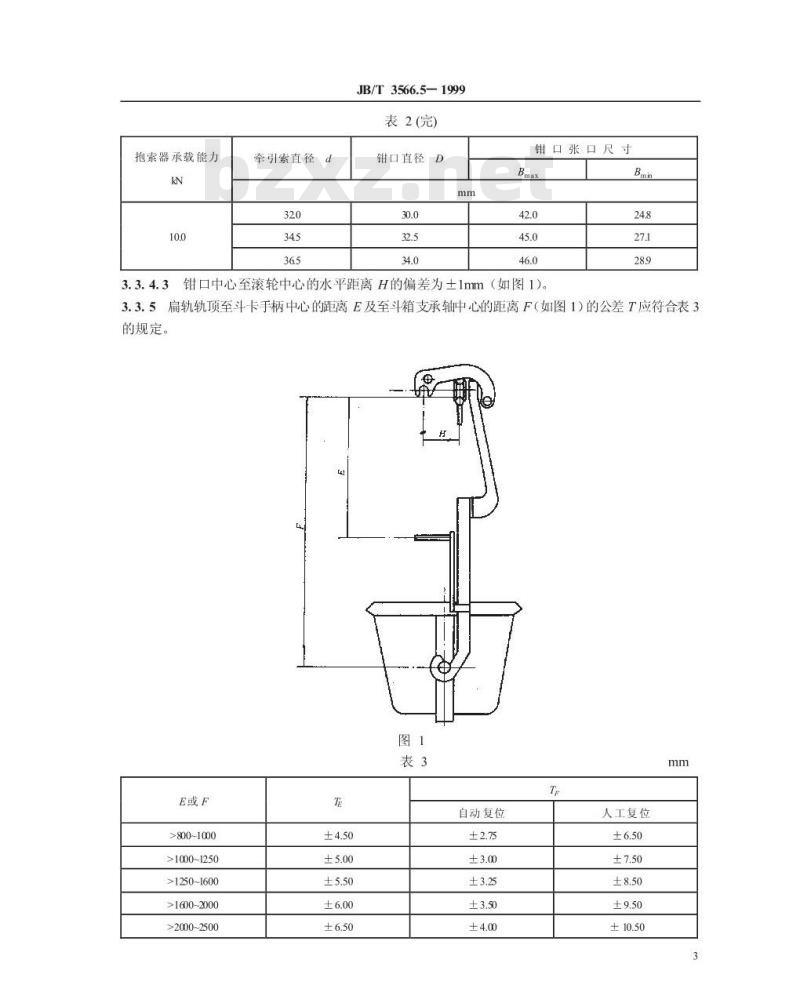

表2(完)
钳口直径D
钳口张口尺寸
3.3.4.3钳口中心至滚轮中心的水平距离H的偏差为土1mm（如图1)。Bmn
3.3.5扁轨轨顶至斗卡手柄中心的距离E及至斗箱支承轴中心的距离F（如图1）的公差T应符合表3的规定。
>800~1000
>1000-1250
>1250-1600
>1600-2000
>2000-2500
自动复位
人工复位
3.4油漆
JB/T3566.5—1999
3.4.1每台货车在涂漆前须清除毛刺、焊渣、锈迹和油污。3.4.2涂漆面应均匀完整，不允许有粗糙不平现象，非配合表面涂草绿色漆，4检验规则
4.1货车的抱索器须逐台进行检验。每批货车须按5%（最少不少于5台）进行抽检，在抽检中若有1台不合格，应抽10%进行检查。若仍有1台不合格时，必须逐台进行检查。4.2每台被抽检的货车应满足下列规定：4.2.1抱索器应符合3.3.4的要求。4.2.2斗卡开斗角允许偏差为土5°。4.2.3斗箱应翻转自如，与吊架无卡滞现象。4.3货车经检验合格后由制造厂质量检验部门签发质量合格证。5标志、包装和运输
5.1每台货车应在明显的位置固定产品标牌，其型式与尺寸应符合GB/T13306的规定，并应标注下列内容：
a)产品名称；
b）产品型号：
c）主要技术参数：
d)出厂日期；
e出厂编号；
f制造厂名称。
5.2抱索器必须用木箱包装，吊架和斗箱可采用裸装5.3包装应符合GB/T13384的规定和铁路、公路、航运的有关运输要求。5.4随机附带下列技术文件：
a)装箱单；
b）质量合格证：
）安装使用维护说明书、装配图、易损件图。4
